Кантилеверская единственная скручивающая машина

Светопроницаемый консольный тип кантилевера (внешний Capstan и Active-Up)

Консольный консоль и внешний Capstan подключены как цельный и вращаются синхронно из однопроизводительного кантилевского отдельного скручивающего машины для светового типа (внешний Capstan и Active-Up). Катушка для захвата оснащена независимым моторным приводом, и он концентрически вращается с кантилевером Stranding. Консольный двигатель Stranding управляет консольной кантилевером и внешней вращающейся частью Capstan, чтобы вращаться синхронно на постоянной скорости; Волезающий двигатель управляет захватывающим шпинделем, чтобы вращаться с переменной скоростью. Внешний Capstan состоит из колесного колеса Capstan и множества шкивов натяжного натяжения. Двигатель управляет колесом Capstan, чтобы вращать, управляя проводами, чтобы продвигаться и скручивать с постоянной линейной скоростью. Когда шкивы натяжного натяжения с несколькими закусками движутся вперед и назад вдоль оси, он выводит сигнал напряжения, чтобы управлять захватывающим шпинделем для регулирования скорости. Разница в скорости образуется из-за постоянной скорости кантилевера и переменной скорости захватывающего шпинделя. Коэффициент разницы в скорости вращения зависит от настройки шага Stranding. Скрученные провода намотаны на катушке мощностью приемного двигателя из-за разницы в скорости. По мере того, как провода накапливаются на катушке от пустого до полного, диаметр постепенно увеличивается. Система управления автоматически настраивает переменную скорость мотора захвата, а дифференциал автоматически переходит к третьей переменной скорости вращения в шпиндель. Так поддерживается производство скрученных проводов на постоянной линии. Эта машина может быть оснащена различными типами вспомогательного оборудования, такими как стойки выплаты, центральные вращающиеся оберточные машины и продольные оберточные машины, чтобы реализовать скручивание различных проводов с внешним диаметром в пределах 10 мм. Он обладает высокой эффективностью производства, низкими разломами, а готовые изделия имеют отличные показатели производительности. Этот тип подходит для подготовки проводов, которые требуют более высокой квалификации производительности.

Расследование +
Предыдущая：Одиночный тип сильного типа с сильным типом сплит
Последующая：Дифференциал скорости поведения типа кантилевер Single Twisting Machine (без шкива Capstan)
Подробности продукта

Компоненты

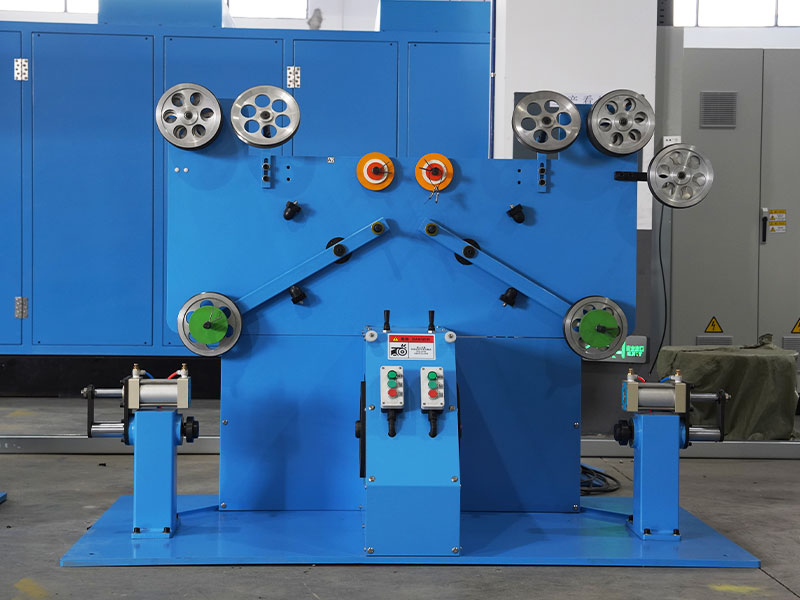

● Выплата
● Концентратор провода
● Постоянное натяжение
● Четырех голов продольная пленка - необязательная
● Центральная вращающаяся пленка - необязательная
● Двойной мульти-ротационный ротационный капстан

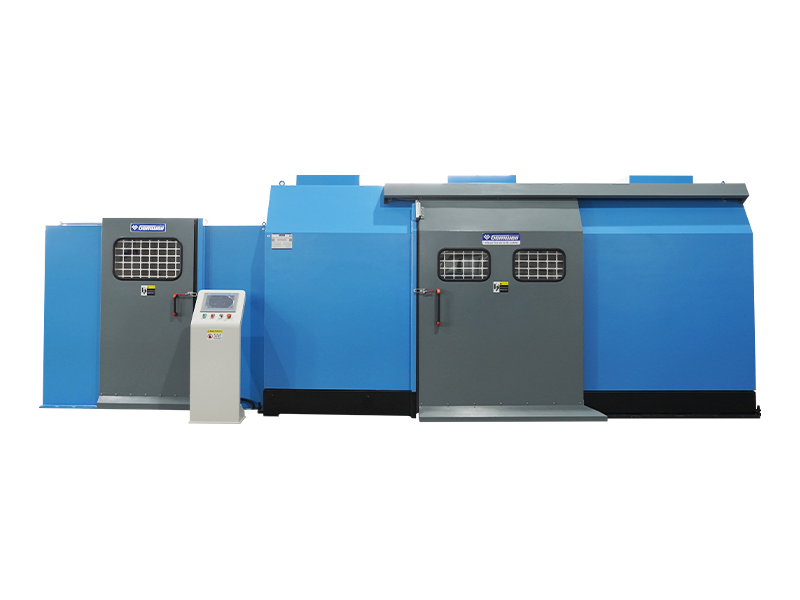

● Светопроницаемый консольный тип кантилевера (внешний Capstan и Active-Up)
● Система управления
● Периферическое вспомогательное оборудование можно настроить


Технические спецификации

Основные технические параметры 800 тип 1000 тип
Подходящий тип провода В основном подходит для UTP, FTP и других многоклетних проводов, также для малых часточастовых проводов, проволоки цепи сопротивления, кабеля управления и других кабелей.
Спецификация основной проволоки Ø1.5-3.0
Внешний диаметр проводного провода Ø4-9
Спецификации выплаты 400-500 400-630
Тип выплаты Он может быть настроен с различными мощными или пассивными подставками, такими как тип вала, тип без вала, тип заднего поворота и т. Д.
Технические характеристики 800x600 1000x750
Внутренняя дыра катушки Ø80 Ø127

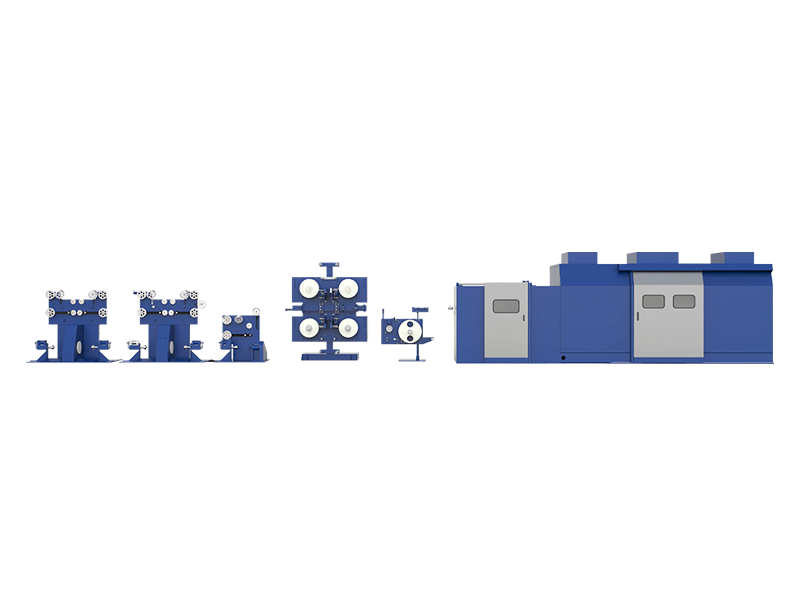

Общая структура машины Возьмите центральную линию однократной основной модели Twist в качестве оси, производственная линия от выплаты до захвата линейно распределена в структуре разделенного типа.
Стренинг умирает Плесень фиксируется в отверстии плесени за концентратором провода, со стандартным внешним диаметром формы 25.
Метод обратного поворота Стандартная конфигурация не имеет обратной функции, но выплата с обратной суммой может быть настроена для достижения без кручения и гибкости во время кабеля.
Свитрие спины Стандартная конфигурация не имеет коэффициента заднего поворота, и продукт имеет внутренние напряжения. Выплата с обратной стороны может быть настроена с обратным соотношением в диапазоне от 0% до 120%
Направление S/Z.
Скорость вращения одной скручивающей машины MAX800RPM MAX700RPM
Диапазон скорости проволоки 30-150
Проволочный скрученный шаг 50-300
Точность высоты тона При работе с постоянной скоростью точность шага находится в пределах ± 1,5 мм. В процессе запуска/остановки точность шага находится в пределах ± 3 мм.
Консольный материал Легкий и низкий уровень сопротивления воздуха алюминиевый сплав Цилиндрическая спиральная структура.
Консольная мощность 30 кВт 45 кВт
Основной двигатель тормоза Гидравлический дисковый тормоз
Тип Capstan Одно колесный капстан с одним из них. Вращающийся корпус и шпиндель проволоки мэйнфрейма непосредственно соединены через гибкую связь шин. Колесо Capstan представляет собой фиксированное колесо, а внешняя мощность двигателя управляет вращением колеса Capstan через механическую структуру. Приводное колесо представляет собой свободное колесо, способное к линейному возвратному движению. Внешний сервопривод передает постоянное натяжение в приводное колесо через механическую трансмиссию.
Диаметр колеса Кэпстана Ø320
Кэпстан власть 7,5 кВт
Мотор натяжного натяжения колеса 3,7 кВт сервопривод

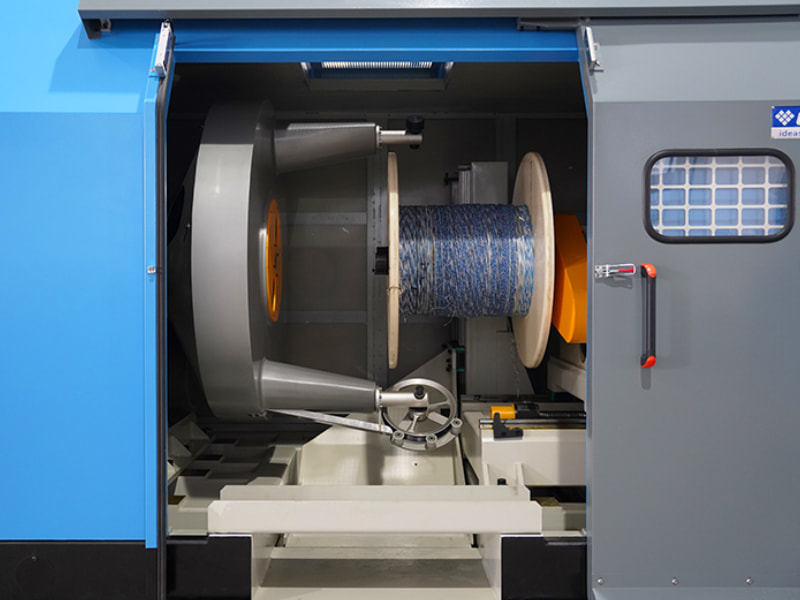

Хозяева роты Гидравлический поддон электрический подъем
Метод сжатия катушек Верхняя катушка с укреплением конусных орехов
Вес нагрузки Max600 кг Max1000 кг
Поглощающая мощность катушки 30 кВт 45 кВт
Установка положения проводной проволоки 1,5 кВт
Обнаружение результатов выплаты материала Аварийный сигнал и автоматическая остановка, когда провод ядра собирается закончить/тревожить, и автоматическая остановка, когда провод сломается.
Тип натяжения выплаты Стандарт заключается в том, чтобы настроить натяжение путем перемещения или добавления/удаления весовых блоков, а также можно настроить для регулировки натяжения с помощью сервопривода.
Тип натяжения захвата Приводное колесо вращающегося капстана и сервопривода натяжения генерируют натяжение через трансмиссию ремня. Приводное колесо выводит сигнал напряжения при тяге с помощью проводного смещения и управления, и отправляет обратную связь скорости пида в перемещении.
Записывающий материал Al, Mylar, хлопчатобумажная лента, нетканая ткань
Внешний диаметр катушки ленты Maxø400
Ширина ленты 5-35 мм
Дыра на катушке 50,8/76 Universal
Ленточная мощность 2,2 кВт
Скорость записи MAX1800RPM
Написание подразделений Стандартный для использования магнитной порошковой муфты можно настроить муфту гистерезиса.
Длина хранения на пленку 400 мм, полоска меняются без разрезания проволоки.
Осмотр поломки полосы Автоматическая остановка, когда полоса будет исчерпана и сломана
Скорость перекрытия 0-50%, настройка программы
Продольные блоки натяжения на пленку Стандартный для использования магнитной порошковой муфты можно настроить муфту гистерезиса.
Продольная пленка пленка Пробирки обмотают другие типы. Могут быть настроены другие типы.
Дисплей напряжения Стандарт без дисплея натяжения. Тип связи цифрового датчика давления, натяжение на растягивании и автоматическое выключение можно настроить.
Управление формулой Пользовательская система управления составами позволяет предоставлять такие данные, как натяжение, температура, внешний диаметр, высота, S/Z, линейное расстояние и барометрическое давление, чтобы подавать в ПЛК, поддерживая сбор данных и импорт для цифрового производства.
Безопасность Автоматическое обнаружение и прогнозирование температуры /вибрации /шума /давления могут быть настроены в соответствии со стандартной конструкцией CE /CSA /UL.
Обнаружение искры Spark Tester может быть настроен.
Стандарты власти Стандарт-3-фаза 380 В/50 Гц, и источник питания может быть настроен для разных стран и регионов.




Особенности продукта

● Эффективная скорость: Одиночный консольный консоль подвергается статическому и динамическому тестированию и калибровке баланса, что приводит к меньшему вибрации и низкому шуму. Основной шпиндель работает на высокой скорости непрерывно, не генерируя тепло, гарантируя эффективную скорость.

● Точный шаг: Внешний вращающийся Capstan управляет несколькими прядями движения проволоки, создавая точный и стабильный шаг перед основной скручивающей машиной. Из -за постоянного нижнего диаметра колеса Кэпстана и отсутствия других мешающих факторов, шаг остается точным и стабильным.

● Стабильное напряжение: Крутящий момент, выведенный сервоприводом, передается на приводное колесо на вращающемся капстане, а натяжение захвата постоянно сохраняется от пустого до полной катушки, так что готовый провод не поврежден из-за размера загруженной катушки.

● Эффективное расположение проводов: Процесс расположения проволоки принимает конструкцию в форме коробки, где катушка проволоки перемещается взад-вперед по прямой линии вместе с коробкой для захвата провода, обеспечивая аккуратно организованное проводное расположение.

● Меньше изгиба: Конструкция ролика Capstan и проволочные колеса применяют большой диаметр, уменьшая изгиб провода и избегая повреждения шага.

● Более легкая эксплуатация: База машины без барьеров, без каких-либо сканистых рампов. Проволочные катушки могут быть напрямую втянуты в машину для загрузки и разгрузки, что делает работу без усилий.

● Разумный: Управление рецептами, обеспечивающие один щелчок рецептов SOP, подготовка к одному щелчке для запуска и активация на один щелчок; предоставляется динамическая обратная связь при повороте скручивания и возврата крутящего момента, обнаружение неисправностей, обнаружение поломки кабеля, метр-кернаус, интеллектуальное управление.

● Легкое обслуживание: Клиенты за пределами Китая могут настроить использование управления автобусом ProFinet, что обеспечивает быструю передачу сигнала и низкоподобного сигнала. Пока есть коммуникационная сеть в любой стране или регионе, можно быстро реализовать удаленные неисправности, устранение неполадок и услуги по техническому обслуживанию.
