Сервоприводная активная обмоточная машина с раздельной подачей

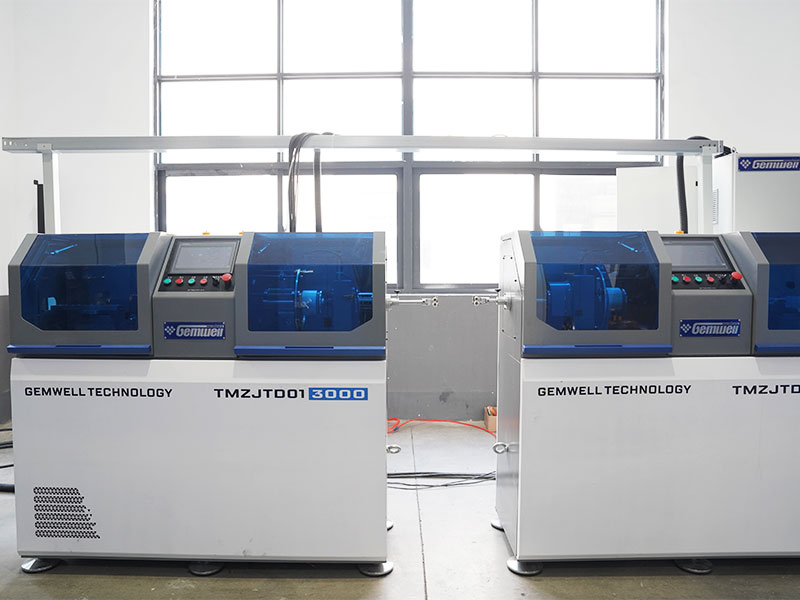

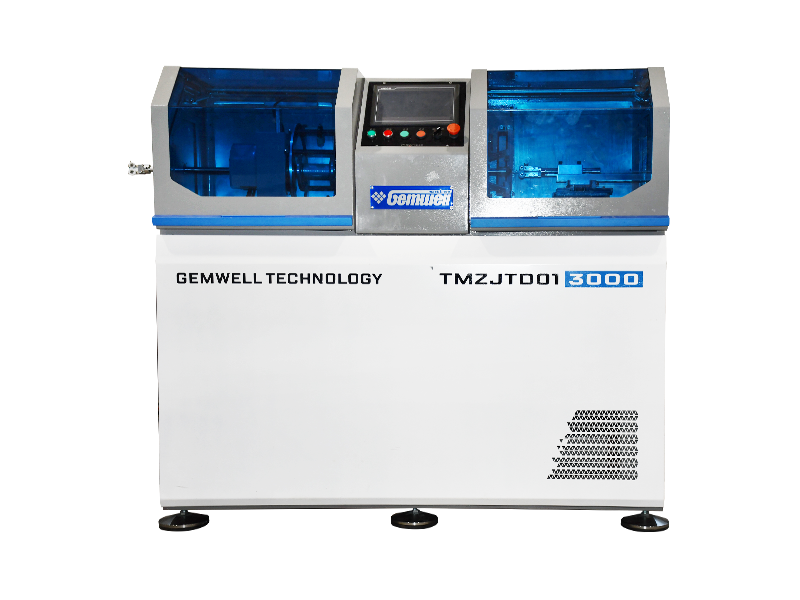

Сервоприводная активная обмоточная машина с раздельной подачей для сверхтонких проводов

Ультра-жареные провода используются в различных областях, таких как мобильные телефоны, ноутбуки, iPad, медицинские, военные, аэрокосмические, микрококсиальные линии и т. Д. Проводы со спецификацией AWG36 или выше имеют характеристики диаметра небольшого проводника, низкой прочности на распределение и узкая ширина обертки. При выполнении обертывания производства и обертыванием материала ленты на внешнюю поверхность материала проводника процесс обертывания требует чрезвычайно низкого натяжения обертывания. Стабильность пленки шага, натяжения ленты, натяжения ядра проволоки значительно способна квалификации кабельного импеданса, ослабления, возврата потерь и некоторых других индексов тестирования. Обертывающие машины с положительной производительностью могут не только производить высококачественную ультрафиновую проволоку, но также обеспечивать более высокую доходность производства, таким образом определяя уровень позиционирования рынка и конкурентоспособность рыночных производителей. За последние 20 лет Gemwell был посвящен исследованию и инновациям оберточных машин. Благодаря непрерывным улучшениям и обновлениям, Gemwell Servo Spit Active Type Caping Machine для ультра-плавного провода стал лучшим выбором для замены традиционных моделей и процессов оберточных машин. Следующая конфигурация предназначена для стандартной настройки двух записных головок. Пользователи могут увеличить или уменьшить количество оберточных головок в соответствии с различными процессами производства кабелей. Технические характеристики и типы захвата, выплаты и Capstan также могут быть настроены и изменены в соответствии с различными спецификациями диаметра провода.

Расследование +
Предыдущая：нет предыдущей статьи
Последующая：Сервоприводная активная обмоточная машина с раздельной подачей для параллельных пар
Подробности продукта

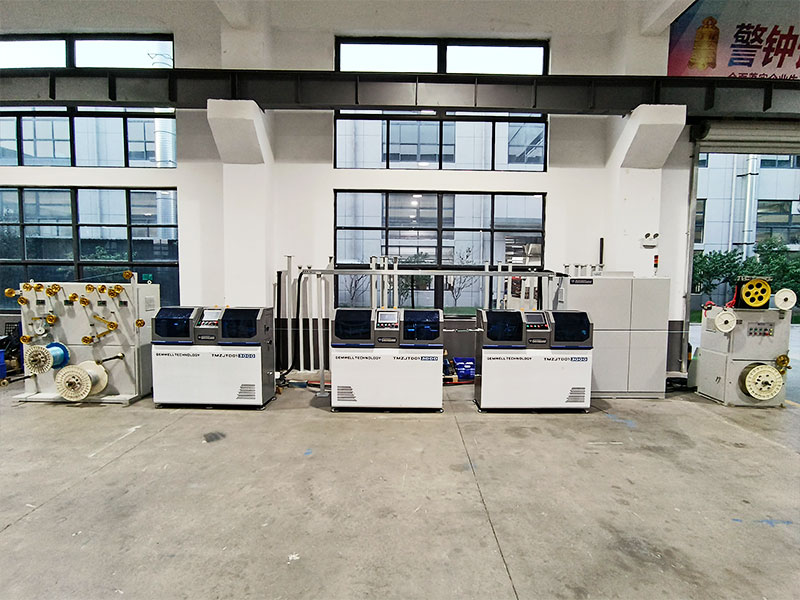

Компоненты

● Ø300 стенд выплаты энергии
● Напряжение подставка
● Тип Spit Active Crapping Machin
● Диаметр диаметра
● Шпит тип активной оберточной машины.
● Диаметр диаметра
● Ø300 типа колеса Кэпстан
● Spark Tester
● Ø300 Тип вала
● Система управления


Технические спецификации

Тип структуры Двойное давление на роликах капстана с пленкой
Подходящий тип провода В основном используется для тонкой коаксиальной линии, тонкой линии сигнала, также может использоваться для тонких высокоскоростных линий передачи, линий управления, специальных кабелей и другой круглой проводной обертывания и оберточной ленты.
Применимые материалы AL, Mylar, медная фольга, PTFE и т. Д.
Применимый диаметр провода Оптимальный диапазон: Ø0,2-1,5 мм
Спецификация продукта Оптимальный диапазон: Ø0,3-2,0 мм
Максимальная скорость MAX2500RPM (без нагрузки), фактическая скорость запуска устанавливается в соответствии с требованиями провода
Диапазон скорости провода 0,5-10 м/мин, диапазон скорости отличается в соответствии с различными типами проводов.
Ленточная катушка внешний диаметр Оптимальный диапазон: Ø100*100
Ширина ленты 1,5-10 мм
Ленточная катушка внутренний диаметр 30 мм
Упаковка шага 0,5-10 мм, настройка программы
Диапазон напряжения 5N-50N/500Г-5000Г
Основная мощность двигателя 3 кВт сервопривода контроллера движения
Ленточная мощность 0,2 кВт сервопривод
Напряжение с обертыванием ленты 1,8 кВт сервопривод
Возьмем силу 400-колесный ленточный трактор, двигатель сервопривода 0,4 кВт
Выплата Двигатель 0,4 кВт
Возьмем силу 0,4 кВт сервопривод
Мощность намоточного смещения 0,4 кВт контроллер движения сервопривода
Длина ленты 1 катушки 3 барабана, не разрезая проволоку при изменении катушки
Инспекция ленты Автоматическое отключение, когда лента будет исчерпан и сломана.
Пленка пленка Внутренняя форма ленты закреплена на центральном кабелепроводе, внешняя форма проволочного колеса закреплена на трубе для хранения ленты. Обе формы расширяются и подвижны.
Точность обертывания ленты Толерантность к высоте: ± 1%, допуск напряжения: ± 1%.
Скорость перекрытия 0-80%, настройка программы
Управление формулой Цифровое производство, натяжение, внешний диаметр, высота, S/Z, расстояние строки, давление воздуха и другие данные могут храниться в ПЛК.
Настройка напряжения Элементы напряжения обертывания/выплаты/захвата/обертывания являются сервоприводами, процесс SOP хранится в PLC.
Безопасность Соответствует стандартам CE, с автоматическим обнаружением и прогнозом температуры/вибрации/шума/давления.




Особенности продукта

● Высокая производительность: Вращающее тело статически сбалансировано и динамически сбалансировано для тестирования и коррекции. При запуске машина имеет небольшую вибрацию и низкий голос. Шпиндель не генерирует тепло во время длительной непрерывной высокоскоростной работы. Он обладает высокой эффективностью производства и экономической эффективностью.

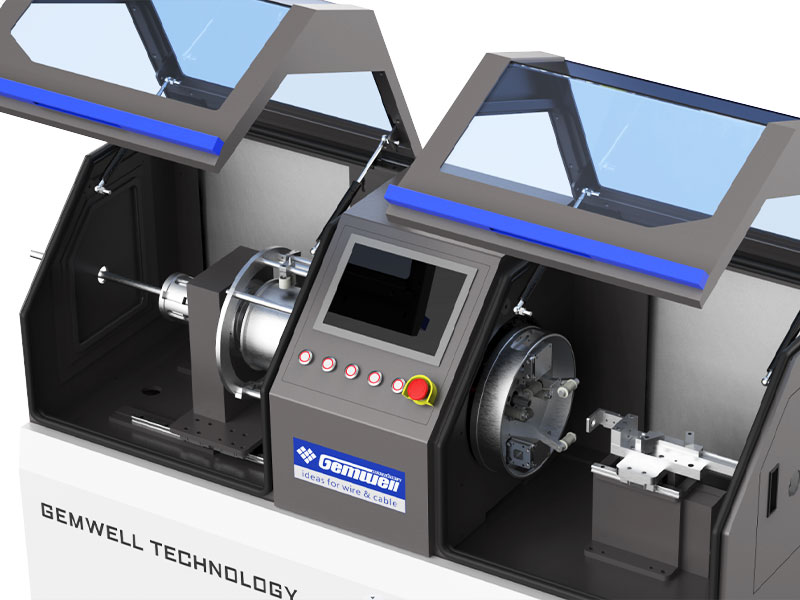

● Стабильное напряжение: Двойной ролик Capstan используется для вытягивания полосы из катушки с равномерной скоростью, чтобы устранить изменения натяжения, вызванные изменениями наружного диаметра подноса ленты. Обертывающее натяжение достигается путем управления внешним диаметром готового кабеля, то есть чем больше натяжение, тем меньше внешний диаметр; Чем меньше натяжение, тем больше наружный диаметр. После двухколесного ролика Capstan, лента проходит только через два гильдных ролика, которые очень близки к центральной оси вращения, которая будет обернута непосредственно на проволоке. Следовательно, могут быть устранены различные влиятельные факторы, такие как центробежная сила и устойчивость к ветру, что приводит к стабильному напряжению.

● Точный шаг: Принимая главный Capstan в качестве теста движения, главный Capstan и каждая вращающаяся рама применяют контроллер движения сервопривода для точного взаимосвязанного управления движением, чтобы на любой скорости можно было получить точную оберточную шаг.

● Экономия труда: Устройство зажима установлено на входном конце каждой оберточной головки. Сила зажима может быть отрегулирована без повреждения провода; Провод может быть снят в обратном направлении; Управление режимами конфигурации, поиск формулы SOP на один клик, подготовка к запускам на один клик и старт на один щелчок; Остановитесь и выключите, когда лента сломана/закончена/измеряется, интеллектуально контролирует, сохраняет рабочую силу.

● Низкая скорость отказов: Нет коллекционного кольца, нет углеродной кисти, за исключением обычной замены изношенных деталей - руководящий кассету, низкую частоту отказов.

Легкое обслуживание: Использование управления шиной Profinet, быстрая передача сигнала, низкая интерференция, дистанционное обнаружение неисправностей. Устранение неполадок и технического обслуживания доступны независимо от того, что машина находится в любой стране мира, если есть сеть связи, тогда могут быть предоставлены быстрые услуги удаленного технического обслуживания.
