Машина для скручивания клеток На кабельном заводе оборудование выполняет одну работу: оно снимает отдельные провода с вращающихся бобин и укладывает их вокруг общей оси в круглую устойчивую прядь. Эта жила становится проводником или пучком жил, который позже проходит через изоляцию, ленту и оболочку, поэтому любая возникшая здесь неисправность проходит вместе с кабелем на всех последующих этапах. В этой статье рассматривается, как работает процесс скрутки, как рассчитать длину скрутки и размер матрицы, чем отличается вращающаяся клетка от планетарной схемы и что покупатели должны подтвердить перед заказом. Он основан на опыте компании Gemwell Electrical Technology Co., Ltd, поставщика проводного и кабельного оборудования, основанного в 2005 году и занимающегося проектированием, производством и продажей оборудования более чем в 40 странах.

Как машина для скручивания клеток формирует прядь

Компания Gemwell Electrical Technology Co., Ltd называет стабильность качества и точность производства одними из своих основных обязательств, а на скруточной линии эти две идеи сводятся к простым вещам: равномерное натяжение каждой проволоки, устойчивое вращение и фиксирующая матрица, которая остается верной. Прежде чем перейти к каким-либо числам, полезно увидеть, где каждое из них находится на машине.

Путь провода короткий. Одиночные проволоки покидают свои бобины во вращающейся клетке, встречаются на закрывающей матрице, протягиваются тяговым устройством и наматываются на намоточный механизм. На каждом этапе есть одна работа, и каждая проявляется непосредственно в готовой цепочке:

• Платежная клетка: удерживает шпульки и поворачивает вокруг оси пряди. Количество шпуль и размер шпульки определяют, сколько проводов вы можете проложить и как долго продлится пробег до перезагрузки.
• Закрытие штампа: точка, где провода встречаются и принимают окончательную круглую форму. Слишком большая матрица оставляет незакрепленными внешние провода, а слишком маленькая - забивает поверхность.
• Отправление: устанавливает скорость линии. Вместе со скоростью клетки он фиксирует длину свивки.
• Прием: наматывает готовую прядь с натяжением, соответствующим тяге.
• Контроль натяжения шпульки: из-за неравномерного натяжения прядь наклоняется, перекручивается или раскрывается после выхода из матрицы.

Количество проволоки в концентрической пряди также соответствует фиксированному шаблону, что помогает при планировании расположения шпуль для каждого слоя. Центральный провод окружен 6 проводами в первом слое, 12 — во втором и 18 — в третьем, поэтому общее количество быстро растет: 7 проводов в один слой, 37 в три слоя, 91 в пять слоев. .

Таблица 1: Общее количество проводов в концентрической пряди по количеству слоев вокруг центральной проволоки, рассчитанное на основе геометрии соприкасающихся круглых проводов.

Длина укладки, скорость лески и размер матрицы: цифры, лежащие в основе настройки

Отработка длины раскладки

При использовании вращающейся клетки один полный оборот клетки укладывает проволоку один раз вокруг оси пряди. Это упрощает расчет настройки, поскольку длина свивки равна скорости лески, деленной на скорость клетки.

Длина свивки (мм) = скорость лески (мм в минуту), деленная на скорость клетки (об/мин).

Возьмем линию, идущую со скоростью 20 м/мин, это 20 000 мм/мин. При 200 об/мин длина свивки составляет 100 мм . Чтобы обрезать ее до 50 мм, вы можете поднять клетку до 400 об/мин при той же скорости лески или удерживать 200 об/мин и замедлить скорость лески до 10 м/мин. Диаграмма 2 показывает, как быстро укорачивается длина лежа по мере увеличения скорости клетки.

Диаграмма 2: Длина свивки при фиксированной скорости лески 20 м/мин для различных скоростей клети, рассчитанная по приведенной выше формуле.

Поскольку длина свивки напрямую зависит от скорости линии и скорости клети, это первое, о чем следует договориться при выборе линии с командой разработчиков компании Gemwell Electrical Technology Co., Ltd, технический персонал которой, начиная с проектирования и заканчивая производством, имеет 26-летний опыт работы в производстве проволок и кабелей.

Оценка размера матрицы

Запирающая матрица должна соответствовать диаметру пряди, и первая оценка проста. Для круглых проводов, проложенных в контакт, наружный диаметр равен (2n 1), умноженный на диаметр одного провода , где n — количество слоев вокруг центральной проволоки. С проволокой 0,5 мм и 3 слоями это дает 7 раз 0,5 мм или 3,5 мм. Настоящие пряди ложатся немного по-другому, когда в игру вступают натяжение и длина укладки, поэтому рассматривайте фигуру как отправную точку для испытания на матрице, а не как окончательный размер.

Диаграмма 3: Идеальный внешний диаметр жилы, кратный диаметру отдельной проволоки (d) для 1–5 слоев, рассчитанный для круглых проволок, находящихся в контакте до уплотнения.

Вращающаяся клетка или планетарная скрутка: выбор компоновки

Основное различие заключается в том, что происходит с каждым проводом при формировании жилы. В конструкции с вращающейся клеткой катушки перемещаются внутри клетки и вращаются вместе с ней, поэтому каждая проволока подвергается одному витку скручивания за скрутку. Многие проводники справляются с этим без проблем, а машина остается механически простой и может работать быстро. Планетарная схема удерживает каждую бобину в подставке, сохраняющей ее ориентацию, поэтому проволока укладывается без скручивания. Для тонких или чувствительных к скручиванию проводов часто требуется более мягкий путь.

Диаграмма 4: Относительное сравнение двух макетов по шкале от 1 до 5. Это иллюстративное руководство основано на общей конструкции машины, а не на данных измеренных испытаний.

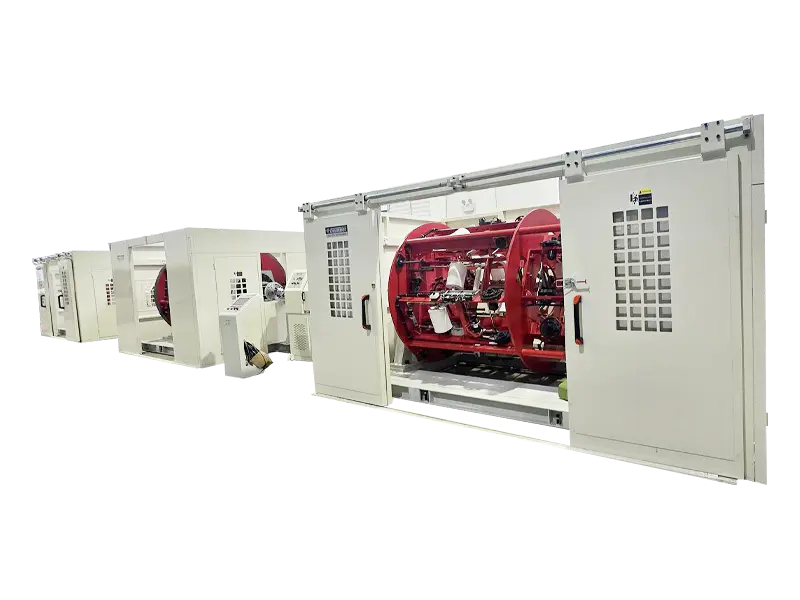

Машина для скручивания клеток Варианты в нашем ассортименте включают высокоскоростную планетарную скруточную линию AI с активной отдачей, которая покрывает планетарный маршрут для покупателей, которые в ней нуждаются.

Помимо самой компоновки, мы стремимся оставаться рядом с мировыми производителями высококачественных кабелей и проводов для передачи информации, при этом постоянные инновации лежат в основе нашего роста. Мы рассматриваем овладение процессами экструзии, скручивания, обмотки и укладки кабеля как основу, а инструменты цифрового интеллекта для измерения, связи, регулировки и автоматизации на линии — как путь к дальнейшему развитию. Цель — помочь клиентам сделать больше с меньшими затратами : лучшее использование мощности линии, стабильное качество продукции и поддержка при разработке новых конструкций продукции или обработке новых материалов.

Этот подход применим к каждой скруточной линии, построенной компанией Gemwell Electrical Technology Co., Ltd, независимо от используемой схемы.

Пробные запуски, калибровка и поддержка после поставки

Gemwell Electrical Technology Co., Ltd подвергает каждую машину тщательному тестированию и калибровке, которая требует целая неделя перед отправкой, поэтому стабильность и производительность проверяются до того, как машина доберется до вашего этажа.

Поддержка не заканчивается у дверей завода. Мы обязуемся 24-часовой ответ к любой проблеме, с которой сталкивается клиент при использовании наших машин, и каждая машина имеет гарантия качества один год с пожизненной сервисной поддержкой. На крутильной линии небольшой сдвиг в натяжении или скорости может проявиться задолго до остановки производства, поэтому быстрый ответ производителя имеет значение.

С каким бы поставщиком вы ни разговаривали, четкое задание ускоряет составление предложения и позволяет избежать переделок. В таблице 1 указано, что нужно иметь наготове.
