Кантилеверская единственная скручивающая машина

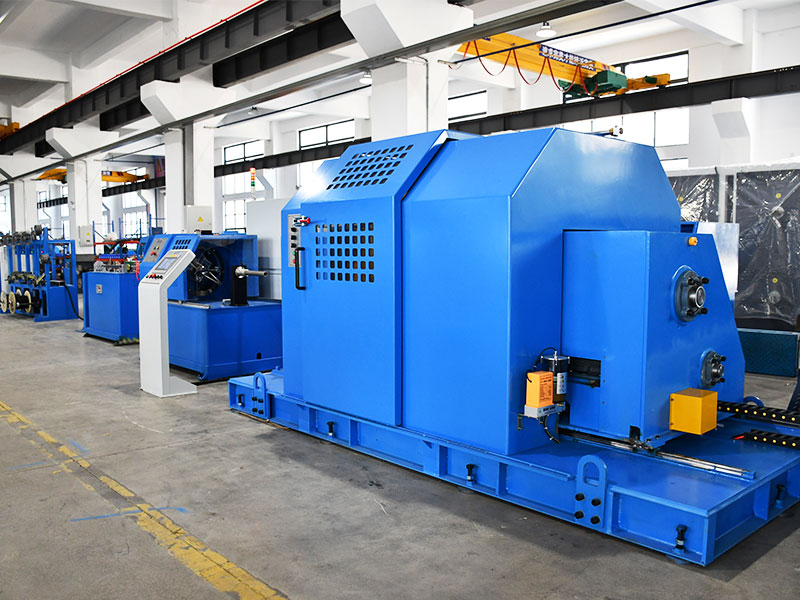

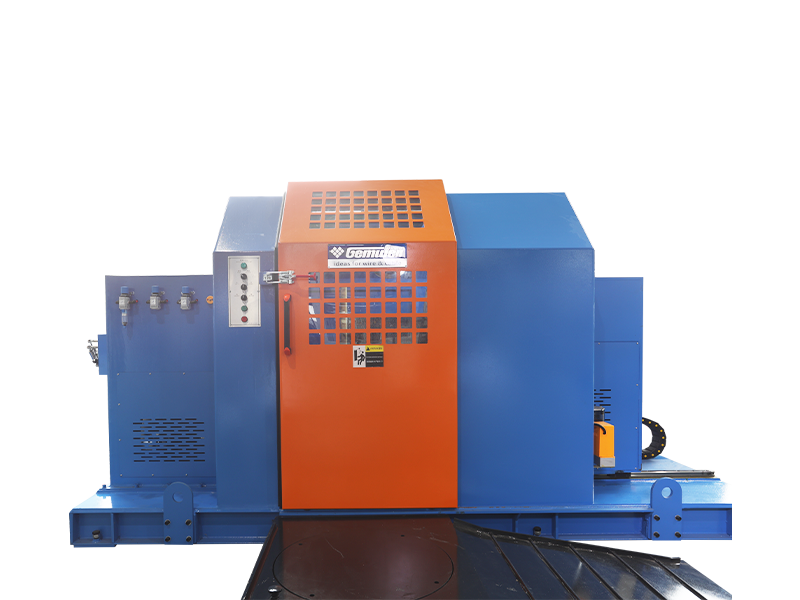

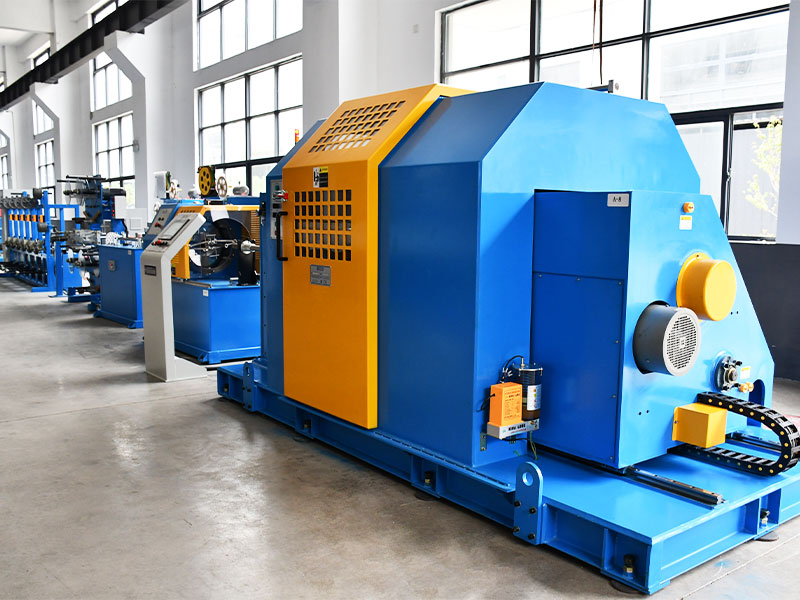

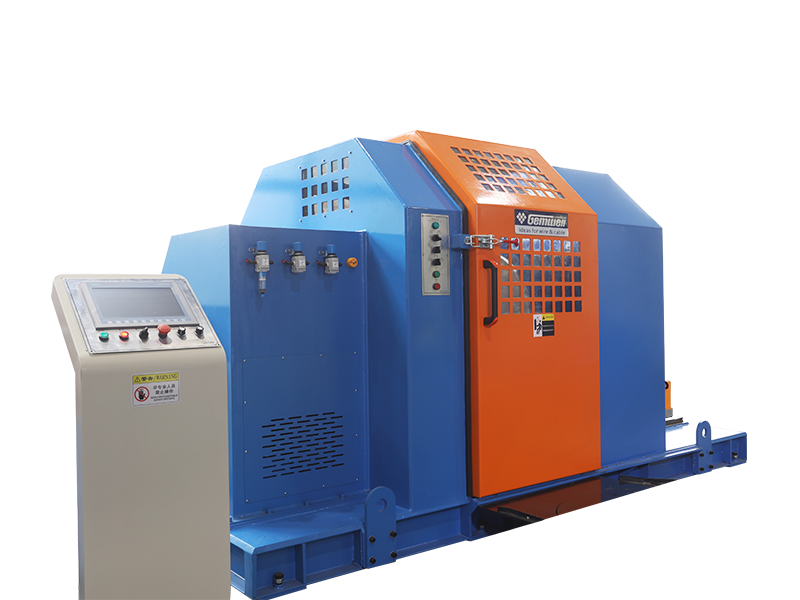

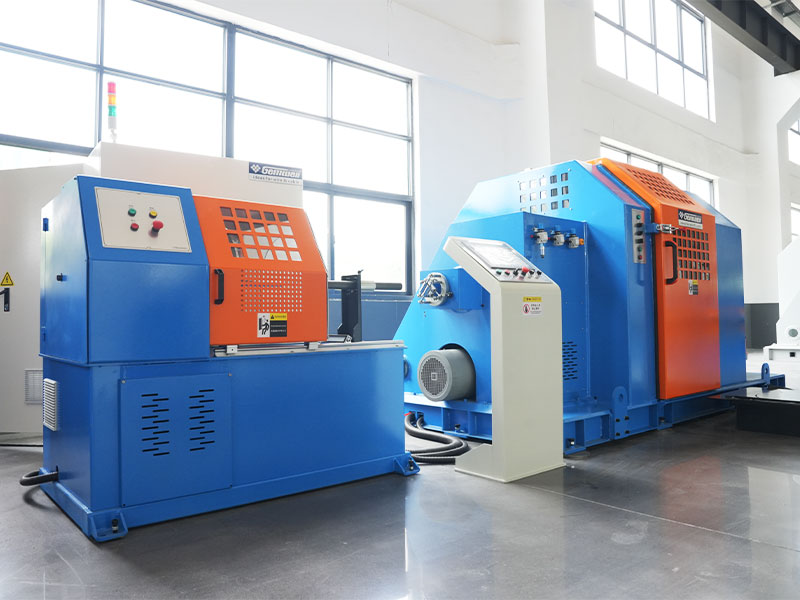

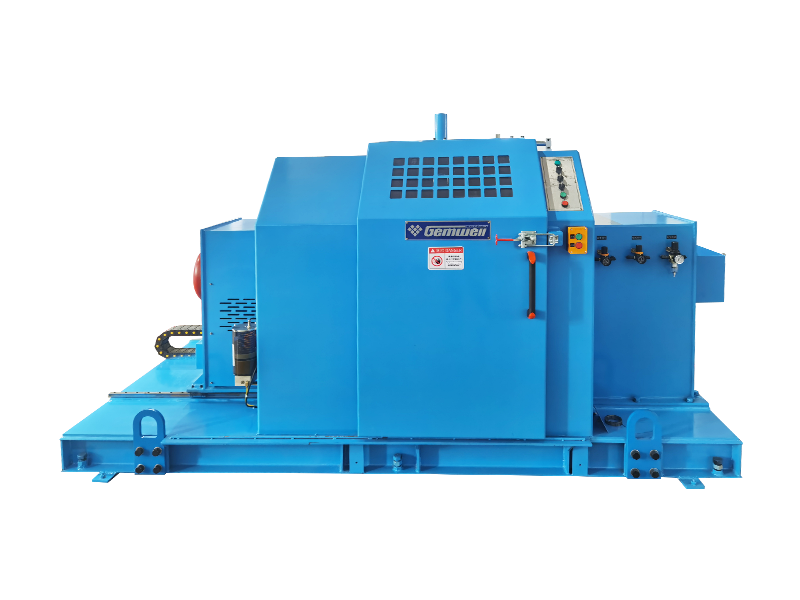

Дифференциал скорости поведения типа кантилевер Single Twisting Machine (без шкива Capstan)

Дифференциал скорости консольной консольной машины типа (без шкива Capstan) имеет механический поворот между кантилевером Stranding Confiting и поступлением через вал трансмиссии и дифференциал. Консольный двигатель Stranding управляет консольной консольной кантри и дифференциалом, чтобы вращать синхронно с постоянной скоростью, передавая первую постоянную скорость в дифференциал; Двигатель на конце захвата передает вторую переменную скорость в дифференциал с переменной скоростью. Первая постоянная скорость и вторая переменная скорость синтезируются в третью переменную скорость, чтобы привести в шпиндель повернуть и взять проволоку. Разница скорости вращения формируется между постоянной скоростью вращения кантилевера Stranding и переменной скоростью вращения захватывающего шпинделя. Коэффициент разницы в скорости вращения зависит от настройки шага Stranding. Скрученные провода намотаны на катушке из -за разницы в скорости. По мере того, как провода накапливаются на катушке от пустого до полного, диаметр постепенно увеличивается. Система управления автоматически настраивает вторую переменную скорость двигателя для захвата веретена, а дифференциал автоматически переходит к третьей скорости вращения переменной в шпинделе. Так поддерживается производство скрученных проводов на постоянной линии. Эта машина может быть оснащена различными типами вспомогательного оборудования, такими как стойки выплаты, центральные вращающие лентные машины и продольные ленточные машины, чтобы реализовать скручивание различных проводов с внешним диаметром в пределах 25 мм в кабели. Он обладает высокой эффективностью производства, низкой ошибкой и высокой стоимостью.

Расследование +
Предыдущая：Светопроницаемый консольный тип кантилевера (внешний Capstan и Active-Up)
Последующая：нет последующей статьи
Подробности продукта

Компоненты

● Выплата

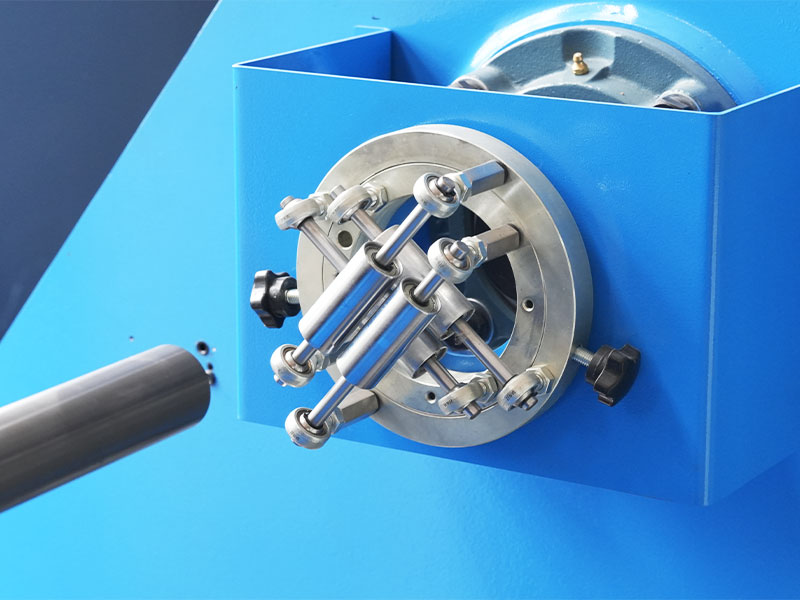

● Концентратор провода
● Постоянное натяжение

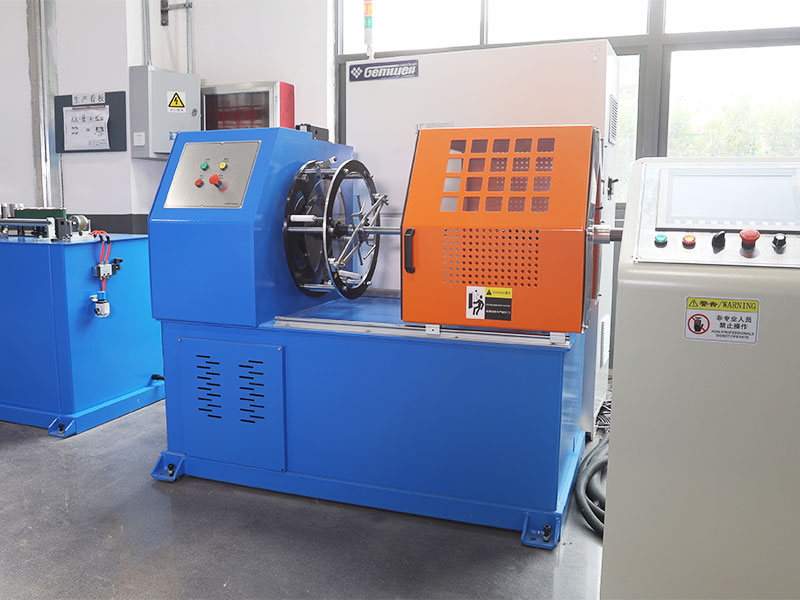

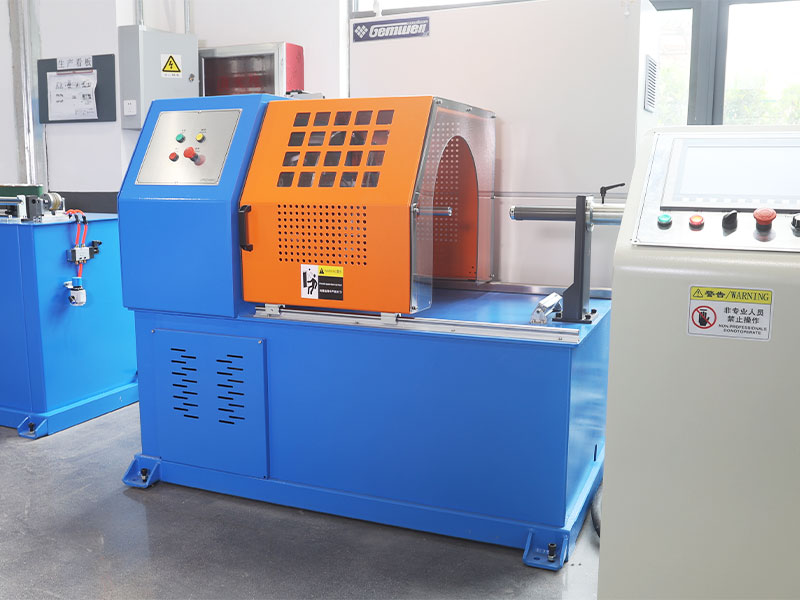

● Центральная вращающаяся пленка - необязательная
● Дифференциал скорости поведения типа кантилевер Single Twisting Machine (без шкива Capstan)
● Система управления
● Периферическое вспомогательное оборудование можно настроить


Технические спецификации

Основные технические параметры 630 тип 800 тип 1000 тип 1250 тип
Подходящий тип провода Машина подходит для скручивания и кабеля мульти-мягких ядра, включая высокочастотные провода, кабели данных, компьютерные кабели и шнуры питания.
Спецификация основной проволоки Ø0.8-3.0 Ø1,5-4,0 Ø2.0-6.0 Ø3.5-8.0
Внешний диаметр проводного провода Ø3-8 Ø5-12 Ø7-18 Ø10-25
Спецификации выплаты 400-500 400-630 400-630 630-800
Тип выплаты Он может быть настроен с различными мощными или пассивными подставками, такими как тип вала, тип без вала, тип заднего поворота и т. Д.
Технические характеристики 630x475 800x600 1000x750 1250x950
Внутренняя дыра катушки Ø80 Ø80 Ø127 Ø127
Общая структура машины Возьмите центральную линию основной модели единственного поворота в качестве оси, производственная линия от выплаты до захвата линейно распределена в структуре разделенного типа.
Стренинг умирает Плесень фиксируется в отверстии плесени за концентратором провода, со стандартным внешним диаметром формы 25.
Метод обратного поворота Стандартная конфигурация не имеет функции обратной связи, но выплата обратной связи может быть настроена для достижения без крушения и гибкости во время кабеля.
Свитрие спины Стандартная конфигурация не имеет коэффициента заднего поворота, и продукт имеет внутренние напряжения. Оплата с обратной стороны может быть настроена с обратным соотношением в диапазоне от 0% до 100%
Направление S/Z.
Скорость вращения одной скручивающей машины MAX900RPM MAX750RPM MAX600RPM MAX400RPM
Диапазон скорости провода 20-100 20-100 20-100 20-100
Проволочный скрученный шаг 20-120 30-180 40-250 50-350
Точность высоты тона При работе с постоянной скоростью точность шага находится в пределах ± 2,5 мм. В процессе запуска/остановки точность высоты тона находится в пределах ± 4 мм.
Консольный материал Легкая и низкая конструкция для сопротивления воздуха. Стальная конструкция труб.
Консольная мощность 7,5 кВт 11 кВт 22 кВт 30 кВт
Основной двигатель тормоза Пневматический дисковый тормоз Гидравлический дисковый тормоз
Тип Capstan Не существует вращающегося колеса Capstan внутри или снаружи. Вместо этого проволока динамически взят из накопленного диаметра на катушке. Энкодер обнаруживает скорость линии машины и обеспечивает управление обратной связью скорости ПИД на двигатель.
Диаметр колеса Кэпстана Нет
Кэпстан власть Нет
Хозяева роты Гидравлический поддон электрический подъем
Метод сжатия катушек Верхняя катушка с укреплением конусных орехов
Вес нагрузки Max400 кг Max600 кг Max1000 кг MAX1500KG
Поглощающая мощность катушки 2,2 кВт ＋ дифференциал 3,7 кВт ＋ дифференциал 5,5 кВт ＋ дифференциал 7,5 кВт ＋ дифференциал
Установка положения проводной проволоки 0,75 кВт 2,2 кВт
Обнаружение результатов выплаты материала Аварийный сигнал и автоматическая остановка, когда провод ядра собирается закончить/тревожить, и автоматическая остановка, когда провод сломается.

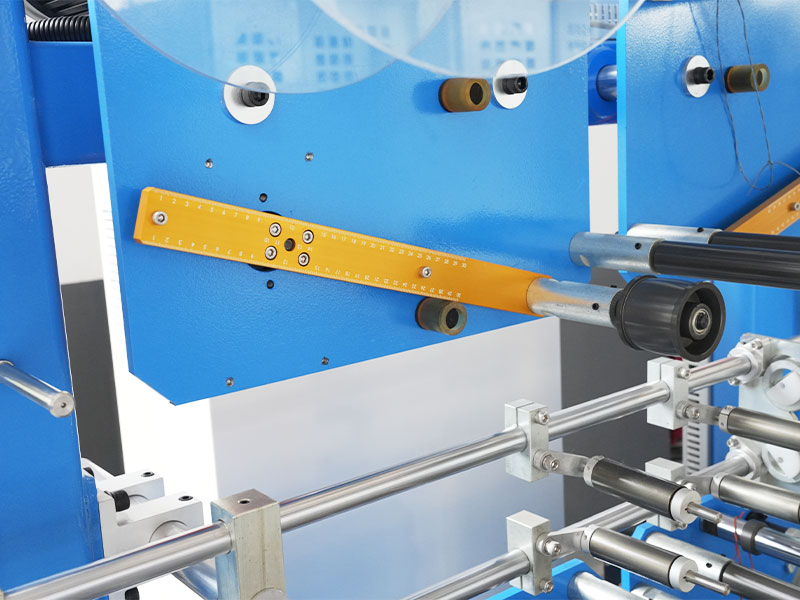

Тип натяжения выплаты Стандарт заключается в том, чтобы настроить натяжение путем перемещения или добавления/удаления весовых блоков, а также можно настроить для регулировки натяжения с помощью сервопривода.
Тип натяжения захвата В разделе «Прием» нет механизма установления напряжения. Вместо этого натяжение кабельной сборки после скручивания достигается путем установления натяжения каждой барабаны.
Записывающий материал Al, Mylar, хлопчатобумажная лента, нетканая ткань
Внешний диаметр катушки ленты Ø350 Ø450
Ширина ленты 5-30 мм 8-40 мм
Дыра на катушке 50,8/76 Universal
Ленточная мощность 2,2 кВт 3,7 кВт
Скорость записи MAX1800RPM MAX1500RPM
Написание подразделений Стандартный для использования магнитной порошковой муфты можно настроить муфту гистерезиса.
Длина хранения на пленку 400 мм, полоска меняются без разрезания проволоки.
Осмотр поломки полосы Автоматическая остановка, когда полоса будет исчерпана и сломана
Скорость перекрытия 0-50%, настройка программы
Продольные блоки натяжения на пленку Стандартный для использования магнитной порошковой муфты можно настроить муфту гистерезиса.
Продольная пленка пленка Пробирки обмотают другие типы. Могут быть настроены другие типы.
Дисплей напряжения Стандарт без дисплея натяжения. Тип связи цифрового датчика давления, натяжение на растягивании и автоматическое выключение можно настроить.
Управление формулой Пользовательская система управления составами позволяет предоставлять такие данные, как натяжение, температура, внешний диаметр, высота, S/Z, линейное расстояние и барометрическое давление, чтобы подавать в ПЛК, поддерживая сбор данных и импорт для цифрового производства.
Безопасность Автоматическое обнаружение и прогнозирование температуры /вибрации /шума /давления могут быть настроены в соответствии со стандартной конструкцией CE /CSA /UL.
Обнаружение искры Spark Tester может быть настроен.
Стандарты власти Стандарт-3-фаза 380 В/50 Гц, и источник питания может быть настроен для разных стран и регионов.




Особенности продукта

● Эффективная скорость: Одиночный консольный консоль подвергается статическому и динамическому тестированию и калибровке баланса, что приводит к меньшему вибрации и низкому шуму. Основной шпиндель работает на высокой скорости непрерывно, не генерируя тепло, гарантируя эффективную скорость.

● Широкие приложения: Идеальное оборудование для высокоскоростного скручивания различных основных проводов, предпочтительного выбора для скручивания и оберточной ленты.

● Эффективное расположение проводов: Процесс расположения проволоки принимает конструкцию в форме коробки, где катушка проволоки перемещается взад-вперед по прямой линии вместе с коробкой для захвата провода, обеспечивая аккуратно организованное проводное расположение.

● Разумный: Управление рецептами, позволяя получить один щелчок рецептов SOP, подготовка к одному щелчке для запуска и активация в один щелчок; Предусмотрено динамическая обратная связь по поводу поворота и возврата крутящего момента, обнаружение неисправностей, обнаружение разрыва кабеля, интеллектуальное управление измерительными измерителями.

● Легкое обслуживание: Клиенты за пределами Китая могут настроить использование управления автобусом ProFinet, что обеспечивает быструю передачу сигнала и низкоподобного сигнала. Пока есть коммуникационная сеть в любой стране или регионе, можно быстро реализовать удаленные неисправности, устранение неполадок и услуги по техническому обслуживанию.
