Трехсервная активная обмоточная машина для проводов

Трехсервная активная обмоточная машина для параллельных пар сигнальных проводов

Центральная вращающаяся обертывание является ключевой процедурой в процессе производства провода для передачи данных разъема порта Ethernet. Обернутый материал обернут вокруг двух изолированных проводов ядра и заземляющего провода в параллельной конструкции на высокоскоростной работающей пленкой машине. Стабильность процесса обертывания влияет на тестирование квалификации импеданса, ослабления, эхо -потери, перекрестных помех и других показателей готовой проволоки шины. Обертывающие машины с желательной производительностью могут не только производить высокоскоростные провода передачи с более высокими уровнями частоты, но и достигать более высоких доходности производства, таким образом определяя уровень позиционирования рынка и конкурентоспособность рыночных производителей. Gemwell сосредоточился на технических исследованиях, разработке и инновациях оберточных машин с тех пор, как он был создан 20 лет назад. После непрерывного улучшения и обновления, тройная пленка Gemwell Three Servos Active Type для параллельного парного сигнального провода теперь стала идеальным выбором многих авторитетных компаний в области высокоскоростной передачи сигналов. Технические характеристики могут быть настроены. Следующая конфигурация - это обычная конфигурация трех оберточных головок. Пользователи могут увеличить количество оберточных головок в соответствии с различными спецификациями кабельного изготовления. В зависимости от разнообразия диаметров проволоки, спецификаций и типов поглощения, выплаты и машин Capstan также могут быть настроены и изменены.

Расследование +
Предыдущая：Трехсервная активная обмоточная машина для фазостабильных кабелей
Последующая：нет последующей статьи
Подробности продукта

Компоненты

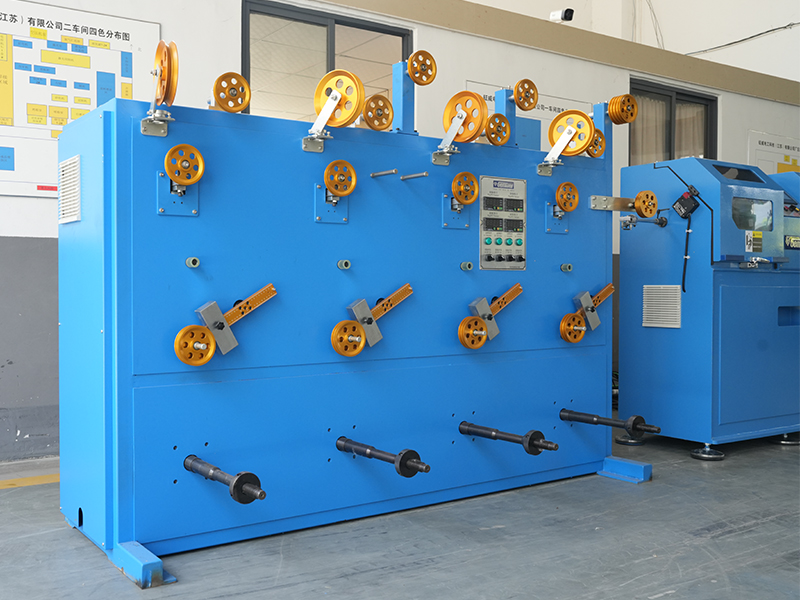

● Ø500 Размоточная стойка для силовых жил
● Ø300 Размоточная стойка для силовых медных проводов

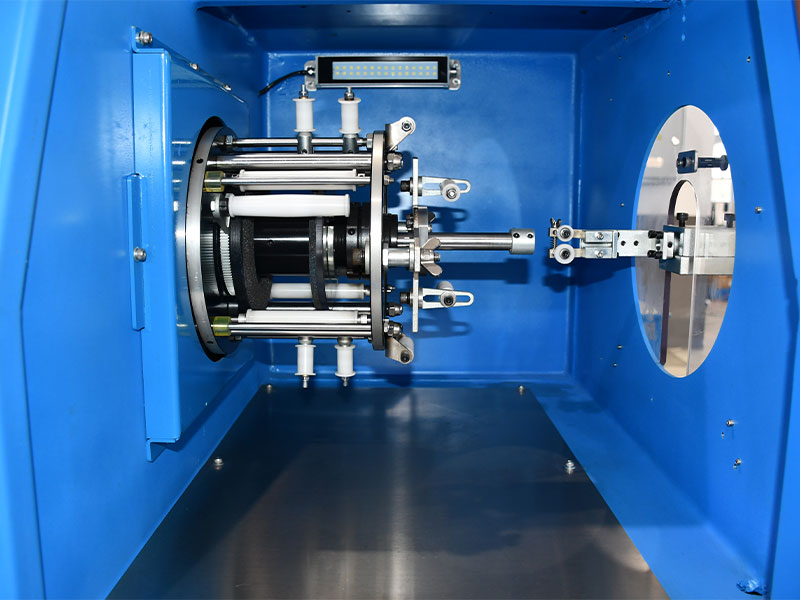

● Головка обмотки трехсервной машины для силовых кабелей
● Машина для продольной обмотки силовых кабелей
● Трехсервиновая оберточная машина для записания головки 2
● Трехсервиновая оберточная машина для записания головки 3
● Телескопическая духовка
● Пневматическая принудительная охлаждающая трубка
● Кабестан ременного типа Ø400 мм
● Приемные барабаны с приводным валом Ø500 мм
● Измеритель диаметра
● Струйный принтер
● Система управления


Технические спецификации

Тип структуры Три контроллера движения сервопривода Активный тип
Подходящий тип провода В основном используется для мини-SAS, высокоскоростные параллельные пара линий передачи сигналов QSFP, также для линий данных, линий управления, специальных кабелей и других обертывания проводов.
Применимые материалы AL, Mylar, медная фольга, PTFE и т. Д.
Применимый диаметр провода Оптимальный диапазон: Ø0,4-1,5 мм
Спецификация продукта Оптимальный диапазон: Ø0,5*1,0-1,6*3,2 мм
Максимальная скорость MAX2500RPM (без нагрузки), фактическая скорость запуска устанавливается в соответствии с требованиями провода
Диапазон скорости проволоки 1-25 м/мин, диапазон скорости отличается в соответствии с типом провода.
Ленточная катушка внешний диаметр Оптимальный диапазон: О.Д. Ø180*Высота 100
Ширина ленты 1,5-15 мм
Ленточная катушка внутренний диаметр 30/50,8/76 Universal
Упаковка шага 3-30 мм, настройка программы
Диапазон напряжения 1N-30N/100G-3000G
Основная мощность двигателя 3 кВт сервопримогатель
Ленточная мощность 1,8 кВт сервопривод
Напряжение с обертыванием ленты 1,3 кВт сервопривод
Возьмем силу 0,4 кВт сервоприводный двигатель
Выплата Двигатель 0,4 кВт
Возьмем силу 0,8 кВт серво -моторного крутящего момента обмотка, танцовщица без натяжения
Мощность намоточного смещения 0,4 кВт контроллер движения сервопривода
Длина ленты 1 катушки 3 барабана, не разрезая проволоку при изменении катушки
Инспекция ленты Автоматическое отключение, когда лента будет исчерпан и сломана.
Формующий узел обмотки ленты Внутренняя форма ленты закреплена на центральном кабелепроводе, внешняя форма проволочного колеса закреплена на трубе для хранения ленты. Обе формы расширяются и подвижны.
Точность обмотки ленты Толерантность к высоте: ± 1%, допуск напряжения: ± 1%.
Коэффициент перекрытия 0-80%, настройка программы
Управление формулой Цифровое производство, натяжение, внешний диаметр, высота, S/Z, расстояние строки, давление воздуха и другие данные могут храниться в ПЛК.

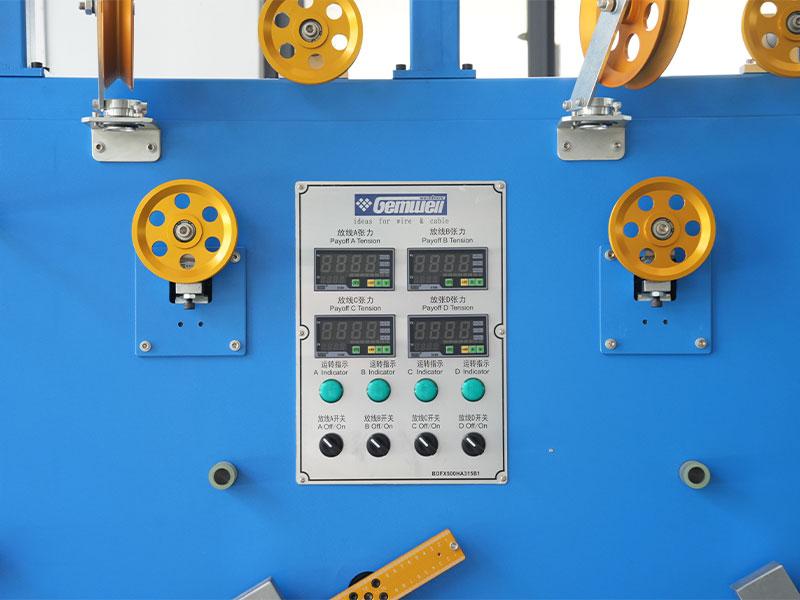

Настройка напряжения Элементы напряжения оберточной ленты/выплаты/поглощения/обертывания являются сервоприводами, процесс SOP хранится в PLC.
Безопасность Соответствует стандартам CE, с автоматическим обнаружением и прогнозом температуры/вибрации/шума/давления.




Особенности продукта

● Высокая производительность: Вращающее тело статически сбалансировано и динамически сбалансировано для тестирования и коррекции. При запуске машина имеет небольшую вибрацию и низкий голос. Шпиндель не генерирует тепло во время длительной непрерывной высокоскоростной работы. Он обладает высокой эффективностью производства и экономической эффективностью.

● Стабильное напряжение: Три сервопривода обеспечивают мощность соответственно для точного управления движением вращающейся рамы, подноса для материала ленты и танцора натяжения.

Различные влиятельные факторы, такие как изменения в катушке материала или диаметра прокладки и сопротивление ветра, устранены, что приводит к стабильному натяжению.

● Точный шаг: Принимая главный Capstan в качестве теста движения, основной Capstan и каждая вращающаяся рама применяет контроллер движения сервопривода для точного взаимосвязанного управления движением, чтобы можно было получить точный оберточный шаг на любой скорости.

● Экономия труда: Устройство зажима установлено на входном конце каждой оберточной головки. Сила зажима может быть отрегулирована без повреждения провода; Провод может быть снят в обратном направлении; Управление режимами конфигурации, поиск формулы SOP на один клик, подготовка к запускам на один клик и старт на один щелчок; Остановитесь и выключите, когда лента сломана/закончена/измеряется, интеллектуально контролирует, сохраняет рабочую силу.

● Низкая скорость отказов: Нет коллекционного кольца, нет углеродной кисти, за исключением регулярной замены изношенных частей руководящего ролика ленты, низкая частота отказов.

● Легкое обслуживание: Использование управления шиной Profinet, быстрая передача сигнала, низкая интерференция, дистанционное обнаружение неисправностей. Устранение неполадок и технического обслуживания доступны независимо от того, находится ли машина в любой стране в мире, если есть сеть связи, то могут быть предоставлены быстрые услуги удаленного обслуживания.

Связанные продукты
  • 0

    Время создания

  • 0

    Здание здания (м²)

  • 0

    Количество сотрудников

  • 0+

    Интеллектуальная собственность

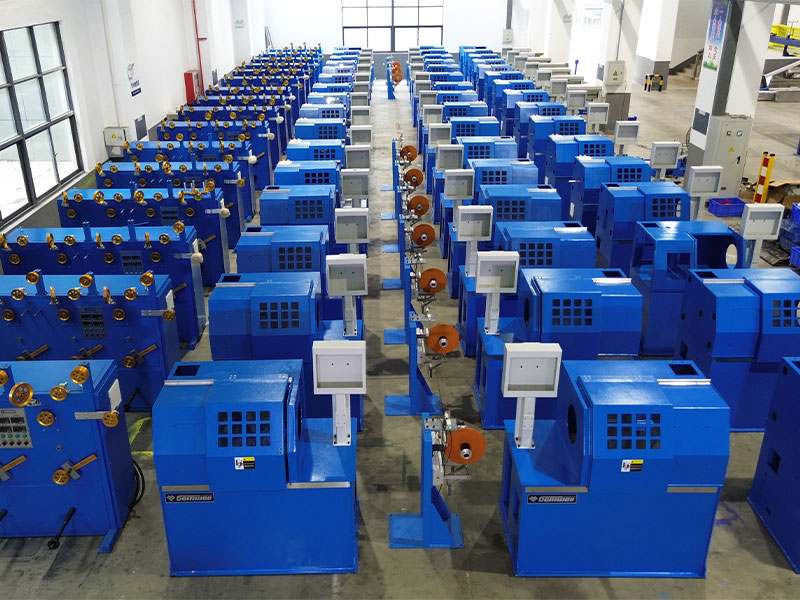

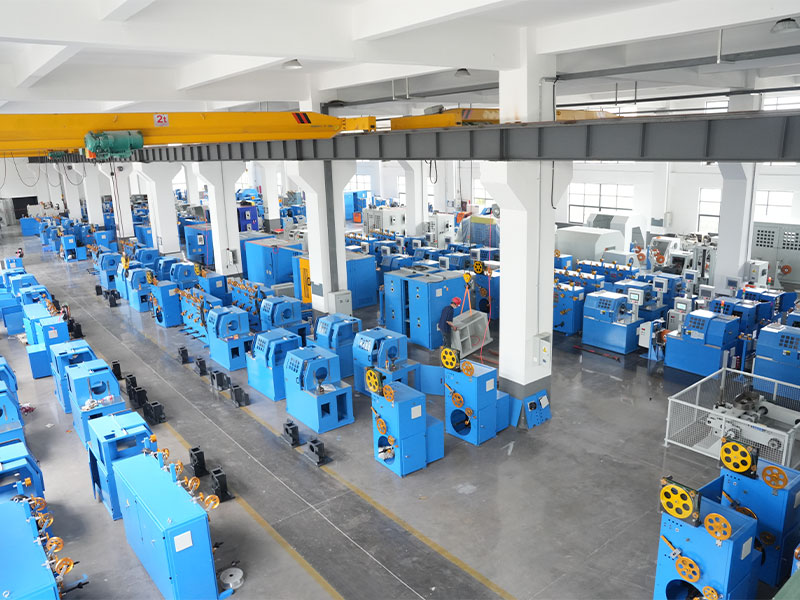

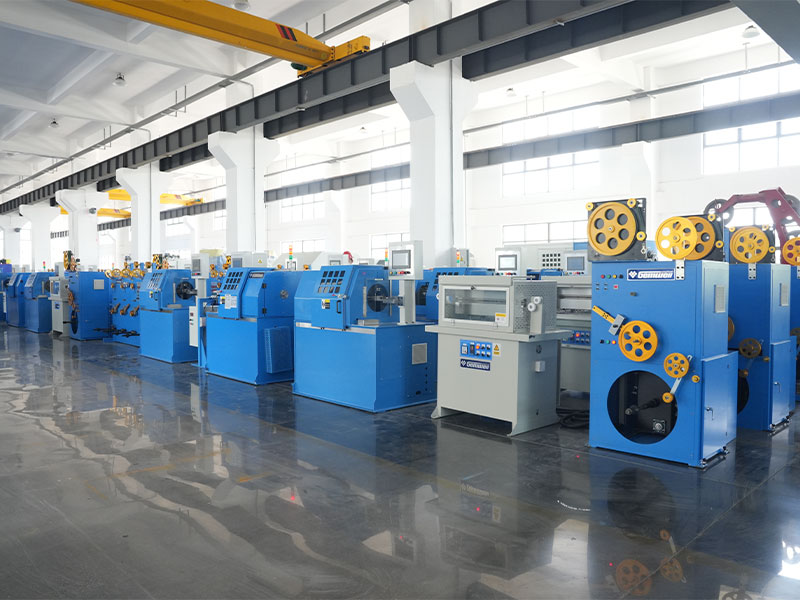

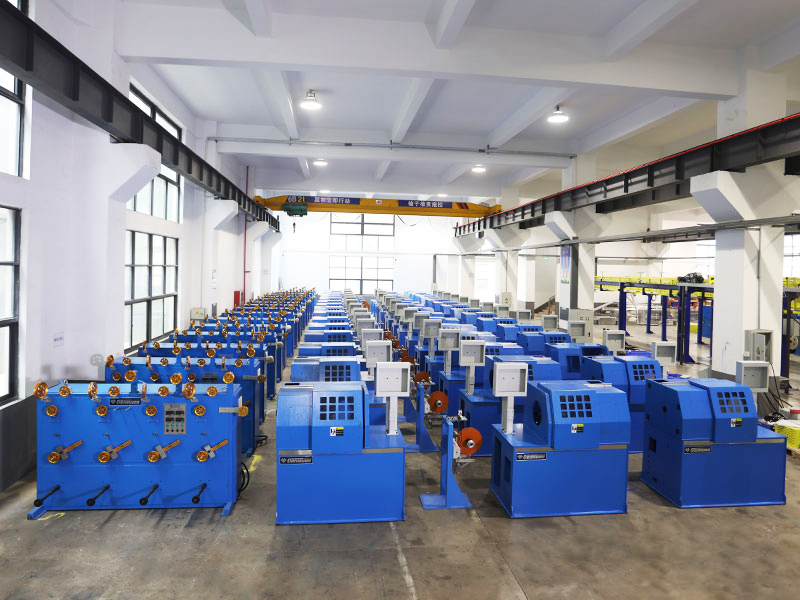

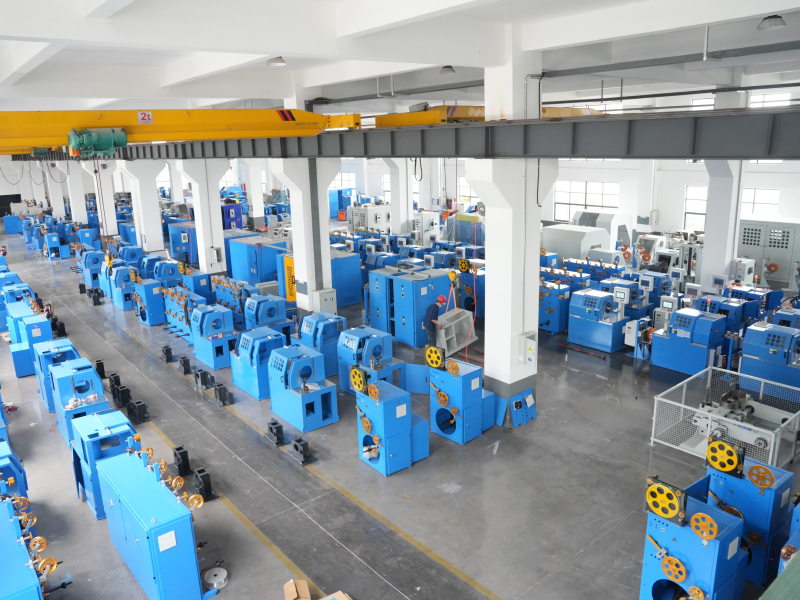

Зрелая фабрика, на которую вы можете рассчитывать
