Трехсервная активная обмоточная машина для проводов

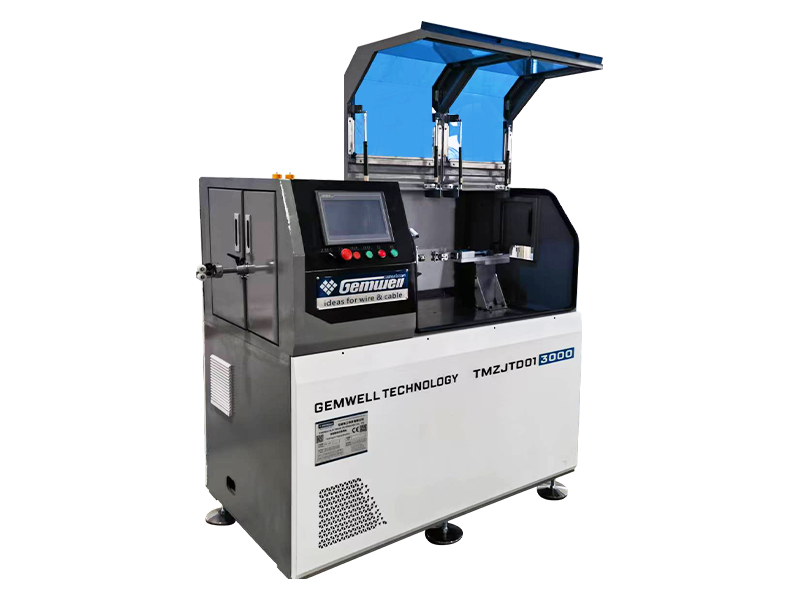

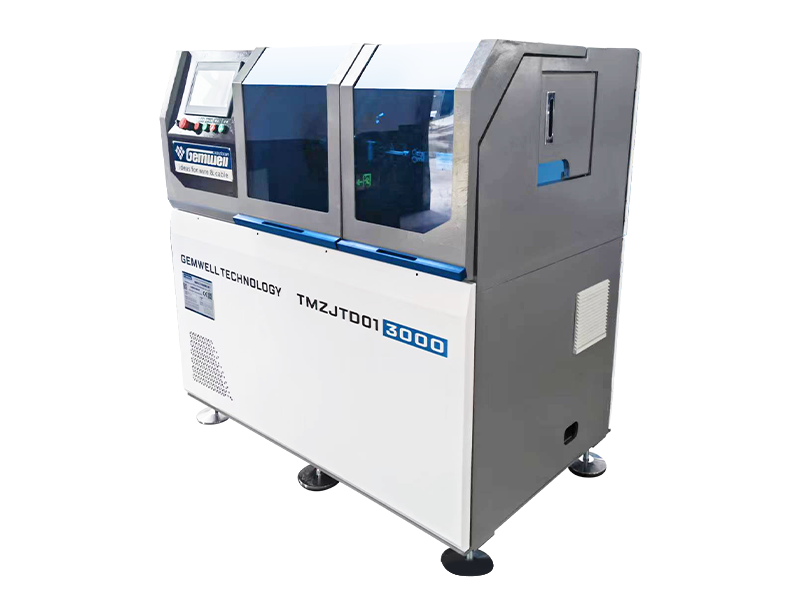

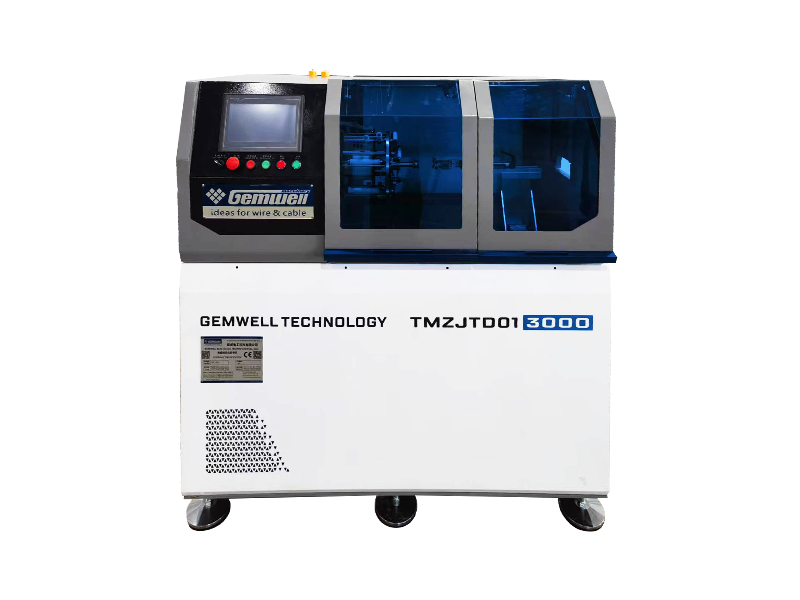

Трехсервная активная обмоточная машина для сверхтонких проводов

Ультра-жареные провода используются в различных областях, таких как мобильные телефоны, ноутбуки, iPad, медицинские, военные, аэрокосмические, микрококсиальные линии и т. Д. Проводы со спецификацией AWG36 или выше имеют характеристики диаметра небольшого проводника, низкой прочности на распределение и узкая ширина обертки. При выполнении обертывания производства и обертыванием материала ленты на внешнюю поверхность материала проводника процесс обертывания требует чрезвычайно низкого натяжения обертывания. Стабильность пленки шага, натяжения ленты, натяжения ядра проволоки значительно способна квалификации кабельного импеданса, ослабления, возврата потерь и некоторых других индексов тестирования. Обертывающие машины с желательной производительностью могут не только производить высококачественную ультралепую проволоку, но также достигать более высокой доходности производства, таким образом определяя уровень позиционирования рынка и конкурентоспособность рыночных производителей. За последние 20 лет Gemwell был посвящен исследованию и инновациям оберточных машин. Благодаря непрерывным улучшениям и обновлениям, Gemwell Three Servos Active Type Active Type Machine для Ultra-Fine Wire появилась в качестве лучшего выбора для замены моделей и процессов традиционных оберточных машин. Следующая конфигурация предназначена для стандартной настройки двух записных головок. Пользователи могут увеличить или уменьшить количество оберточных головок в соответствии с различными процессами производства кабелей. Технические характеристики и типы захвата, выплаты и Capstan также могут быть настроены и изменены в соответствии с различными спецификациями диаметра провода.

Расследование +
Предыдущая：нет предыдущей статьи
Последующая：Трехсервная активная обмоточная машина для кабелей передачи данных в энергетике
Подробности продукта

Компоненты

● Ø300 стенд выплаты энергии

● Напряжение подставка

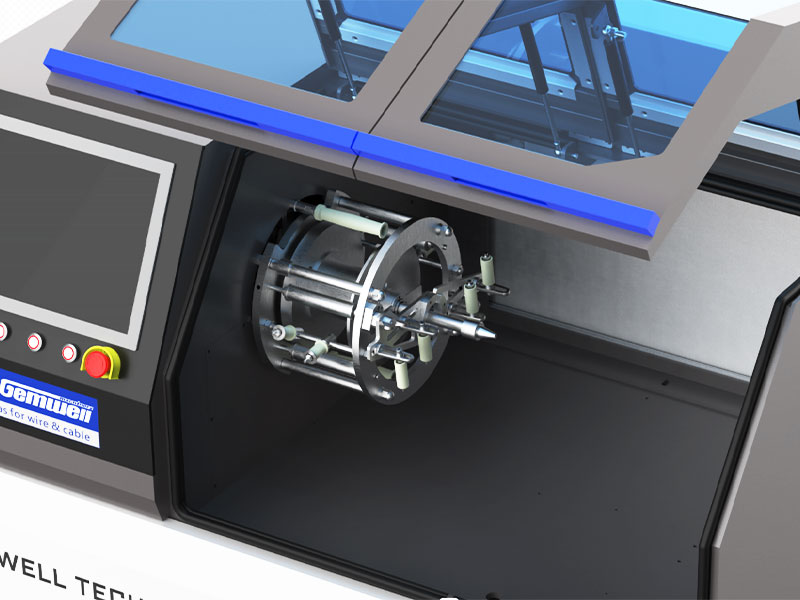

● Трехсервиновая оберточная машина для закрепления головки 1

● Трехсервиновая оберточная машина для записания головки 2

● Ø300 типа колеса Кэпстан

● Spark Tester

● Ø300 Тип вала
● Система управления


Технические спецификации

Тип структуры Три контроллера движения сервопривода Активный тип
Подходящий тип провода Подходит для высокоскоростной линии передачи, коаксиальных линий, линий управления, специальных кабелей и другой круглой проводной обмотки и обмотанной ленты.
Применимые материалы Al, Mylar, медная фольга, PTFE и т. Д.
Применимый диаметр провода Оптимальный диапазон: Ø0,2-1,5 мм
Спецификация продукта Оптимальный диапазон: Ø0,3-2,0 мм
Максимальная скорость MAX2500RPM (без нагрузки), фактическая скорость запуска устанавливается в соответствии с требованиями провода
Диапазон скорости провода 0,5-10 м/мин, диапазон скорости отличается в соответствии с типом провода.
Ленточная катушка внешний диаметр Оптимальный диапазон: Ø100*100
Ширина ленты 1,5-15 мм
Ленточная катушка внутренний диаметр 25.4
Упаковка шага 0,5-10 мм, настройка программы
Диапазон напряжения 0,5N-30N/50G-3000G
Основная мощность двигателя 1,8 кВт сервопримогатель
Ленточная мощность 1,3 кВт сервопривод
Напряжение с обертыванием ленты 0,4 кВт сервопривод
Возьмем силу 400 -й колесный ремень типа Capstan, 0,4 кВт двигатель сервопривода
Выплата Двигатель 0,4 кВт
Возьмем силу 0,8 кВт сервопривод
Мощность намоточного смещения 0,4 кВт контроллер движения сервопривода
Длина ленты 300 мм, без разрезания провода при изменении катушки
Инспекция ленты Автоматическое отключение, когда лента будет исчерпан и сломана.
Пленка пленка Внутренняя форма ленты закреплена на центральном кабелепроводе, внешняя форма проволочного колеса закреплена на трубе для хранения ленты. Обе формы расширяются и подвижны.
Точность обертывания ленты Толерантность к высоте: ± 1%, допуск напряжения: ± 1%.
Скорость перекрытия 0-80%, настройка программы
Управление формулой Цифровое производство, натяжение, внешний диаметр, высота, S/Z, расстояние строки, давление воздуха и другие данные могут храниться в ПЛК.
Настройка напряжения Элементы напряжения оберточной ленты/выплаты/поглощения/обертывания являются сервоприводами, процесс SOP хранится в PLC.
Безопасность Соответствует стандарту CE, с автоматическим обнаружением и прогнозом температуры/вибрации/шума/давления.




Особенности продукта

● Высокая производительность: Вращающее тело статически сбалансировано и динамически сбалансировано для тестирования и коррекции. При запуске машина имеет небольшую вибрацию и низкий голос. Шпиндель не генерирует тепло во время длительной непрерывной высокоскоростной работы. Он обладает высокой эффективностью производства и экономической эффективностью.

● Стабильное напряжение: Три сервопривода обеспечивают мощность соответственно для точного управления движением вращающейся рамы, подноса для материала ленты и танцора натяжения.

Различные влиятельные факторы, такие как изменения в диаметре матричной катушки или диаметра прокладки и устойчивость к ветре, что приводит к стабильному натяжению.

● Точный шаг: Принимая главный Capstan в качестве теста движения, основной Capstan и каждая вращающаяся рама применяет контроллер движения сервопривода для точного взаимосвязанного управления движением, чтобы можно было получить точный оберточный шаг на любой скорости.

● Экономия труда: Устройство зажима установлено на входном конце каждой оберточной головки. Сила зажима может быть отрегулирована без повреждения провода; Провод может быть снят в обратном направлении; Управление режимами конфигурации, поиск формулы SOP на один клик, подготовка к запускам на один клик и старт на один щелчок; Остановитесь и выключите, когда лента сломана/закончена/измеряется, интеллектуально контролирует, сохраняет рабочую силу.

● Низкая скорость отказов: Нет коллекционного кольца, нет углеродной кисти, за исключением обычной замены изношенных деталей - руководящий кассету, низкую частоту отказов.

● Легкое обслуживание: Использование управления шиной Profinet, быстрая передача сигнала, низкая интерференция, дистанционное обнаружение неисправностей. Устранение неполадок и технического обслуживания доступны независимо от того, что машина находится в любой стране мира, если есть сеть связи, тогда могут быть предоставлены быстрые услуги удаленного технического обслуживания.
