Сервоприводная активная обмоточная машина с раздельной подачей

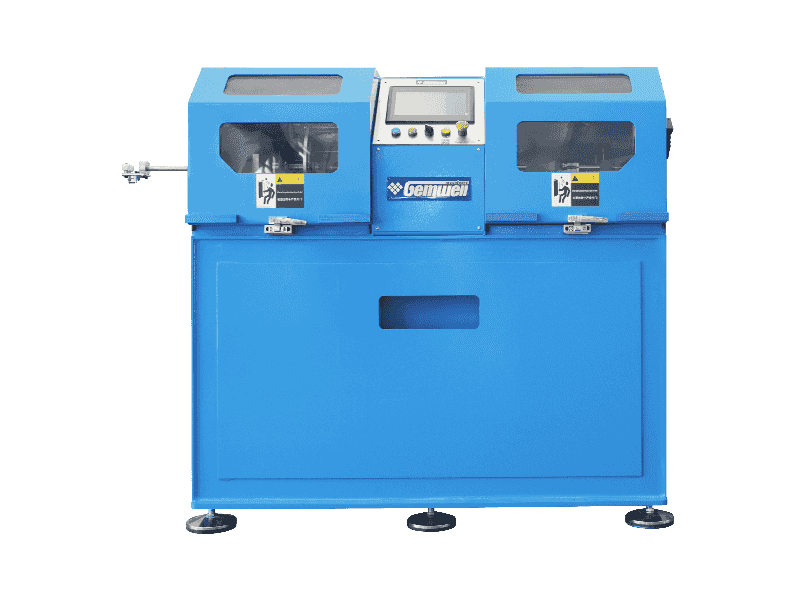

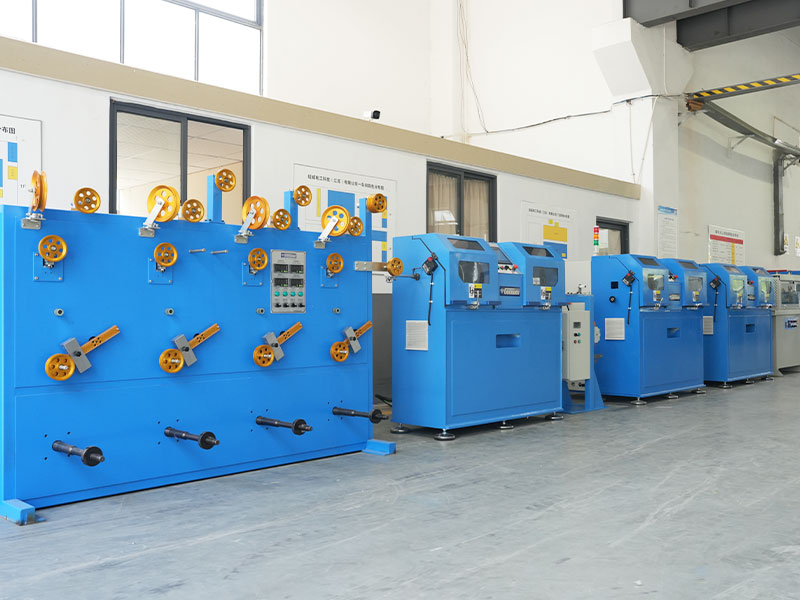

Машина для намотки ленты активного типа с сервоприводом для параллельной пары сигнальных проводов

С популяризацией 5G, Интернета вещей, искусственного интеллекта, мобильных устройств на новой энергии, VR/AR, центров обработки данных и т. д. спрос на высокоскоростные кабели передачи данных быстро вырос, предвещая наступление новой эры цифровой экономики. Следовательно, наблюдается значительный рост строительства крупномасштабных центров обработки данных и спрос на порты Ethernet с высокой пропускной способностью со стороны поставщиков облачных технологий, такие как 100GbE, 200GbE, 400GbE и даже 800GbE в будущем. Чтобы облегчить передачу данных между сетевыми коммутаторами и другими сетевыми устройствами (такими как серверы или медиаконвертеры) с помощью этих широкополосных портов Ethernet, появились кабельные разъемы, такие как SAS, Mini-SAS, SFP, SFP, SFP28 и QSFP. Центральная ротационная обмотка — это ключевая процедура в процессе производства проводов для проводов для передачи данных разъема порта Ethernet. Оберточный материал наматывается вокруг двух изолированных жил и заземляющего провода в параллельной конструкции на высокоскоростной ленточной машине. Стабильность процесса намотки напрямую влияет на импеданс, затухание, обратные потери, перекрестные помехи и другие показатели конечного кабельного изделия. Высокопроизводительная оберточная машина не только позволяет производить высокоскоростные кабели передачи данных более высокой частоты, но и повышает производительность производства, тем самым определяя позиционирование на рынке и конкурентоспособность производителей кабелей. Последние 20 лет компания GEMWELL занимается исследованиями и инновациями в области упаковочных машин. Благодаря постоянным усовершенствованиям и модернизациям, машина для намотки на пленку активного типа GEMWELL Servo Spit для сигнальных проводов с параллельными парами стала лучшим выбором для процесса обмотки многих ведущих компаний в области кабелей для высокоскоростной передачи сигналов. Следующая конфигурация предназначена для стандартной установки с тремя ленточными головками. Пользователи могут увеличивать или уменьшать количество ленточных головок в соответствии с различными процессами. Характеристики и типы приемного устройства, отводящего устройства и ведущего вала также могут быть настроены в зависимости от характеристик диаметра.

Расследование +
Предыдущая：Сервоприводная активная обмоточная машина с раздельной подачей для сверхтонких проводов
Последующая：нет последующей статьи
Подробности продукта

КОМПОНЕНТЫ

● Отжимная стойка для силовой проволоки Ø500 2 шт.
● Отводящая стойка силового медного провода Ø300 2 шт.
● Активная упаковочная машина косового типа, ленточная головка 1 1 шт.
● Машина для продольной упаковки 1 шт.
● Активная упаковочная машина косового типа, ленточная головка 2 1 шт.
● Активная упаковочная машина косового типа, ленточная головка 3 1 шт.
● Телескопическая духовка 1 шт.
● Пневматическая трубка принудительного охлаждения 1 шт.
● Ременный шпиль с силовым колесом Ø400 1 шт.
● Приемная машина с приводным валом Ø500 1 шт.
● Датчик диаметра 1 шт.
● Струйный принтер 1 шт.
● Система управления 1 шт.


ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ

Тип структуры Двухколесная прижимная роликовая оберточная машина с постоянным натяжением и активной оберточной машиной (Патент № CN114649118A)
Подходящий тип провода В основном используется для высокоскоростных параллельных пар линий передачи сигналов MINI-SAS, QSFP, а также для линий передачи данных, линий управления, специальных кабелей и другой обмотки проводов.
Применимые материалы АЛ, МАЙЛАР, МЕДНАЯ ФОЛЬГА, ПТФЭ и т. д.
Применимый диаметр проволоки Оптимальный диапазон: 0,2-1,5 мм.
Спецификация продукта Оптимальный диапазон: 0,25*0,50-1,6*3,0 мм.
Максимальная скорость МАКС.3500 об/мин (без нагрузки), фактическая скорость запуска устанавливается в соответствии с требованиями к проводу.
Диапазон скоростей проволоки 1-25 м/мин, диапазон скорости зависит от типа проволоки.
Внешний диаметр катушки с лентой Оптимальный диапазон: Ø180*100
Ширина ленты 1,5-15 мм
Внутренний диаметр катушки с лентой 30/50,8/76 универсальный
Упаковочный шаг 2-30 мм, настройка программы
Диапазон натяжения 1Н-30Н/100г-3000г
Мощность главного двигателя Серводвигатель мощностью 4,4 кВт
Мощность ленты Серводвигатель 0,2 кВт
Натяжение упаковочной ленты Серводвигатель 1,8 кВт
Приёмная мощность Сервопривод мощностью 0,4 кВт
Окупаемость Мотор-редуктор мощностью 0,4 кВт
Приёмная мощность Серводвигатель 0,4 кВт
Мощность смещения обмотки Сервоконтроллер движения 0,4 кВт
Длина ленты 1 катушка 3 катушки, без обрезки проволоки при смене катушки
Проверка ленты Автоматическое отключение, когда лента подходит к концу и порвется.

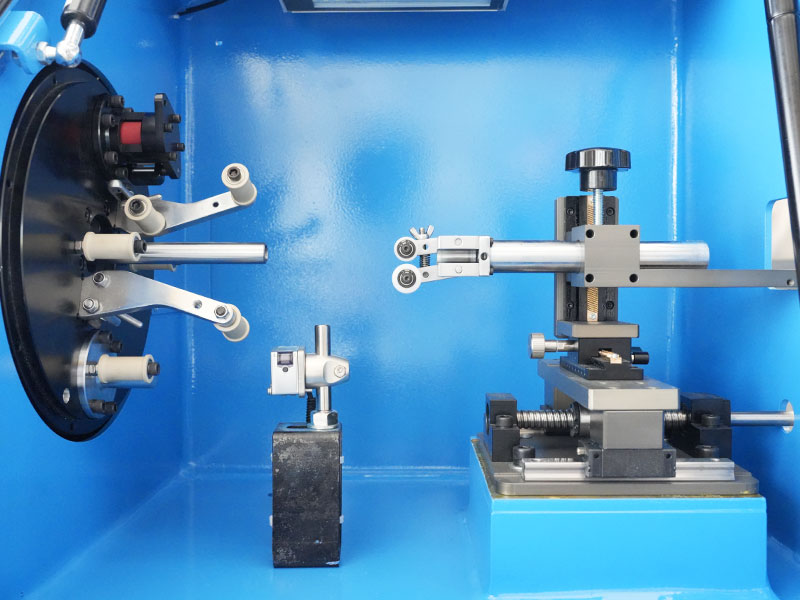

Форма для обмотки ленты Внутренняя форма ленты закреплена на центральном канале, внешняя форма направляющего колеса проволоки закреплена на трубке для хранения ленты. Обе формы являются выдвижными и подвижными.
Точность обмотки ленты Допуск по шагу: ± 1%, допуск на натяжение: ± 1%.
Коэффициент перекрытия 0-80%, настройка программы
Формула управления Цифровое производство, натяжение, внешний диаметр, шаг, S/Z, расстояние между рядами, давление воздуха и другие данные могут храниться в ПЛК.
Настройка натяжения Натяжные элементы упаковочной ленты/отвода/приема/обмотки представляют собой серводвигатели, процесс SOP хранится в ПЛК.
Защита безопасности Соответствует стандартам CE, с автоматическим обнаружением и прогнозированием температуры/вибрации/шума/давления.




ОСОБЕННОСТИ ПРОДУКТА

● Высокая производительность: Вращающийся корпус статически сбалансирован и динамически сбалансирован для тестирования и коррекции. При работе машина имеет небольшую вибрацию и тихий голос. Шпиндель не выделяет тепла во время длительной непрерывной работы на высокой скорости. Он имеет высокую эффективность производства и экономическую эффективность.

● Стабильное напряжение: Двухколесный приводной ролик используется для вытягивания ленты из катушки с одинаковой скоростью, чтобы исключить изменения натяжения, вызванные изменениями внешнего диаметра лотка для ленты. Натяжение намотки достигается за счет контроля наружного диаметра готового троса, то есть чем больше натяжение, тем меньше наружный диаметр; чем меньше натяжение, тем больше внешний диаметр. После двухколесного ведущего ролика лента проходит только через два направляющих ролика, которые расположены очень близко к центральной оси вращения, и наматывается непосредственно на проволоку. Таким образом, можно устранить различные влияющие факторы, такие как центробежная сила и сопротивление ветра, что приводит к стабильному натяжению.

● Точный шаг: Принимая основной шпиль в качестве эталона движения, главный шпиль и каждая вращающаяся рама используют сервоконтроллер движения для точного взаимосвязанного управления движением, чтобы можно было получить точный шаг обмотки на любой скорости.

● Экономия труда: На входном конце проволоки каждой намоточной головки установлено зажимное устройство. Силу зажима можно регулировать, не повреждая проволоку; провод можно выводить в обратном направлении; Управление режимом конфигурации, получение формулы SOP в один клик, подготовка к запуску в один клик и запуск в один клик; Остановка и выключение, когда лента разорвана/закончена/отмерена, интеллектуальное управление, экономия рабочей силы.

● Низкая частота отказов: нет коллекторного кольца, нет угольной щетки, за исключением регулярной замены изнашиваемых деталей - ролика, направляющего ленту, низкий уровень отказов.

● Простота обслуживания: Использование управления шиной Profinet, быстрая передача сигнала, низкий уровень помех, кабель дистанционного обнаружения неисправностей. Устранение неполадок и техническое обслуживание доступны независимо от того, находится ли машина в любой стране мира, при наличии сети связи можно обеспечить быстрое удаленное обслуживание.
