Шиволочка натяжения гистерезиса типа

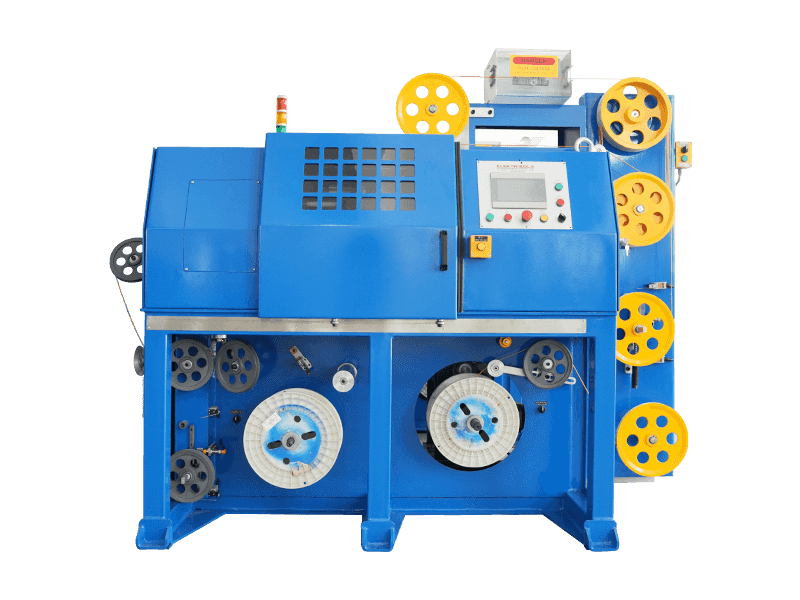

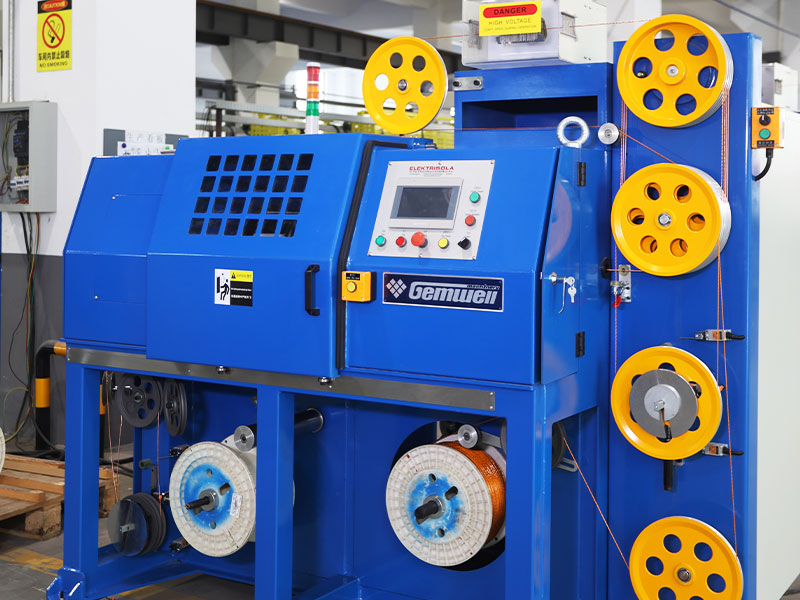

Управляющая шпинговая машина для натяжения гистерезиса для провода LITZ

Слово «Litz» происходит от немецкого "Litzendraht". Высокочастотный провод LITZ изготовлен из нескольких нитей взаимно изолированных отдельных проводов. Он имеет хорошую гибкость и работает с частотой между 10 кГц до 5 МГц. Типичные применения включают в себя: EV (электромобиль), OBC (встроенный зарядное устройство), преобразователь DC/DC, SMP (переключение источника питания), беспроводная зарядка, зарядка, трансформатор, частотный преобразователь, двигатель, связь и ИТ-оборудование, ультразвуковое оборудование, оборудование для сонара, радиооборудование, индукционное нагрев и т. Д. Корской причиной этих потерь является эффект кожи и эффект близости, которые преодолеваются с использованием извращенной структуры высокочастотных проводов LITZ. С добавлением дополнительной изоляции, покрывая проволоку LITZ, используя изоляционную пленку, она может подходить для применений, которые требуют высокого напряжения разбивки и могут выдерживать высокое изгиб и механическое напряжение. Выбирая соответствующую комбинацию пакетного материала пленочного пакета, количества и перекрытия, оберточные слои проволочных лент LITZ перекрывались друг на друга для достижения соответствующей толщины изоляции, тем самым улучшая прочность на диэлектрик, напряжение разрушения, теплостойкость и гибкость. Чтобы предотвратить отсоединение пленки во время или после производственного процесса, самоклеящие пленки могут также использоваться для обертывания проволочного ядра для удовлетворения указанного расстояния ползучий. С момента своего создания 20 лет назад Gemwell предоставил более 100 комплектов производственных линий оберточных машин всемирно известному производителю проволоки LITZ в Германии. Провод Litz поступает от оберточных машин Gemwell, а Gemwell является лидером в упаковке Litz Wire. Следующая конфигурация машины для пленки типа натяжения гистерезиса для провода LIT является обычной конфигурацией двух оберточных головок. Пользователи могут увеличить или уменьшить количество оберточных головок в соответствии с различными процессами производства кабелей. В зависимости от спецификаций диаметра провода, характеристики и типы машин, выплат и Capstan также могут быть настроены и изменены.

Расследование +
PREV：Управляющая шпионная машина типа гистерезиса для высокочастотного провода
NEXT：Управляющая шпинговая машина для натяжения гистерезиса для провода слюды
Продукт Подробности

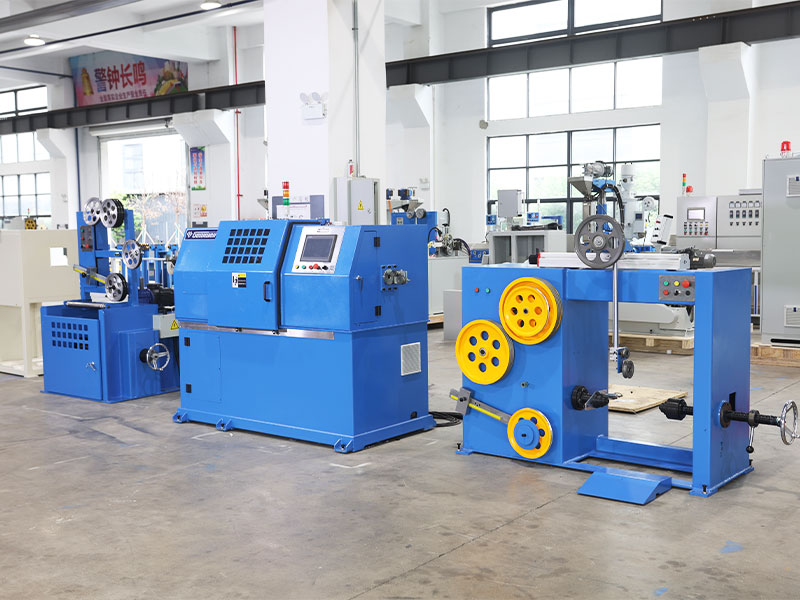

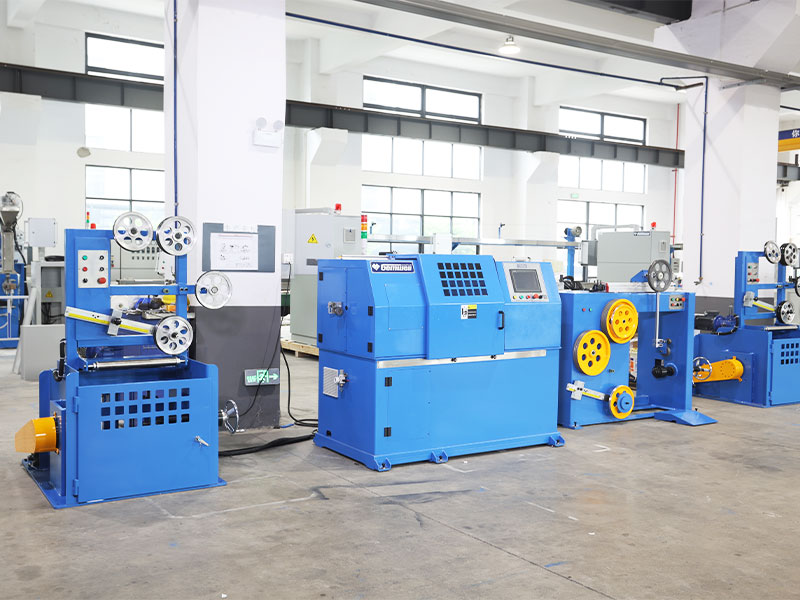

Компоненты

Ø400 стенд выплаты энергии 1
Напряжение подставка 1
Тип гистерезиса Тип типа слюдной пленки 1
Тип гистерезиса тип типа слюдной пленки 1
Ø300 Двойной колесный капстан 1
Напряжение подставка 1

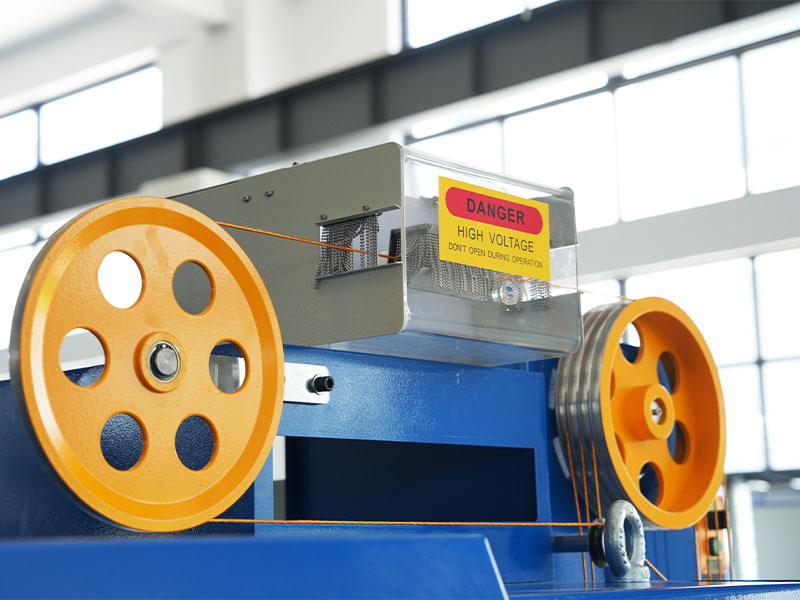

Spark Tester 1
Ø400 Тип вала 1
Система управления 1


Технические спецификации

Тип структуры Вертикальный или горизонтальный гистерезис тип типа проводной обертывания LITZ
Подходящий тип провода Подходит для проволоки LITZ и другой оберточной ленточной машины.
Применимые материалы PI/SPI, PET/SPET, PEN/SPEN и т. Д.
Применимый диаметр провода Одно ядер: 0,040-0,700 мм, 0,2-3,0 мм после борьбы, за пределами этого диапазона необходимо разработать и настроить отдельно.
Спецификация продукта Ø0.4-4,0 мм после обертывания, за пределами этого диапазона необходимо разработать и настроить отдельно.
Максимальная скорость MAX2200RPM (без нагрузки), фактическая скорость запуска устанавливается в соответствии с требованиями провода
Диапазон скорости провода 5-50 м/мин, диапазон скорости отличается в соответствии с различными типами проводов.
Ленточная катушка внешний диаметр Оптимальный диапазон: Ø260*200
Ширина ленты 5-20 мм
Ленточная катушка внутренний диаметр 50,8/76 в целом
Упаковка шага 3-30 мм, настройка программы
Диапазон напряжения 5N-50N/500G-5000G
Основная мощность двигателя 3 кВт сервопривода контроллера движения
Ленточная мощность Пассивная выплата ленты, нет питания
Напряжение с обертыванием ленты 3NM Гистерезис сцепление
Возьмем силу 0,4 кВт сервопривод
Выплата Двигатель 0,4 кВт
Возьмем силу Двигатель 0,4 кВт
Мощность намоточного смещения 0,4 кВт контроллер движения сервопривода
Длина ленты 1 катушки 3 барабана, не разрезая проволоку при изменении катушки
Инспекция ленты Автоматическое отключение, когда лента будет исчерпан и сломана.
Пленка пленка Внутренняя форма ленты закреплена на центральном кабелепроводе, внешняя форма проволочного колеса закреплена на трубе для хранения ленты. Обе формы расширяются и подвижны.
Точность обертывания ленты Толерантность к высоте: ± 2%, допуск напряжения: ± 5%.
Скорость перекрытия 0-80%, настройка программы
Управление формулой Цифровое производство, натяжение, обеспечение хранения температуры, внешнего диаметра, высоты, S/Z, расстояния строки, давления воздуха и других данных в ПЛК.
Настройка напряжения Элементы напряжения обертывания/выплаты/захвата/обертывания являются сервоприводами, процесс SOP хранится в PLC.
Безопасность Соответствует стандартам CE, с автоматическим обнаружением и прогнозом температуры/вибрации/шума/давления.




Особенности продукта

● Высокая производительность: Вращающее тело статически сбалансировано и динамически сбалансировано для тестирования и коррекции. При запуске машина имеет небольшую вибрацию и низкий голос. Шпиндель не генерирует тепло во время длительной непрерывной высокоскоростной работы. Он обладает высокой эффективностью производства и экономической эффективностью.

● Стабильное напряжение: Ротор гистерезиса разрезает магнитное поле, образуя натяжение без механического трения. Он оснащен автоматической функцией дегейсирования и вентилятором охлаждения для обеспечения стабильного натяжения.

● Точный шаг: Принимая главный Capstan в качестве теста движения, главный Capstan и каждая вращающаяся рама применяют контроллер движения сервопривода для точного взаимосвязанного управления движением, чтобы на любой скорости можно было получить точную оберточную шаг.

● Экономия труда: Устройство зажима установлено на входном конце каждой оберточной головки. Сила зажима может быть отрегулирована без повреждения провода; Провод может быть снят в обратном направлении; Управление режимами конфигурации, поиск формулы SOP на один клик, подготовка к запускам на один клик и старт на один щелчок; Остановитесь и выключите, когда лента сломана/закончена/измеряется, интеллектуально контролирует, сохраняет рабочую силу.

● Низкая скорость отказов: Нет коллекционного кольца, нет углеродной кисти, за исключением обычной замены изношенных деталей - руководящий кассету, низкую частоту отказов.

● Легкое обслуживание: Использование управления шиной Profinet, быстрая передача сигнала, низкая интерференция, дистанционное обнаружение неисправностей. Устранение неполадок и технического обслуживания доступны независимо от того, что машина находится в любой стране мира, если есть сеть связи, тогда могут быть предоставлены быстрые услуги удаленного технического обслуживания.
