Обмоточная машина с гистерезисным контролем натяжения

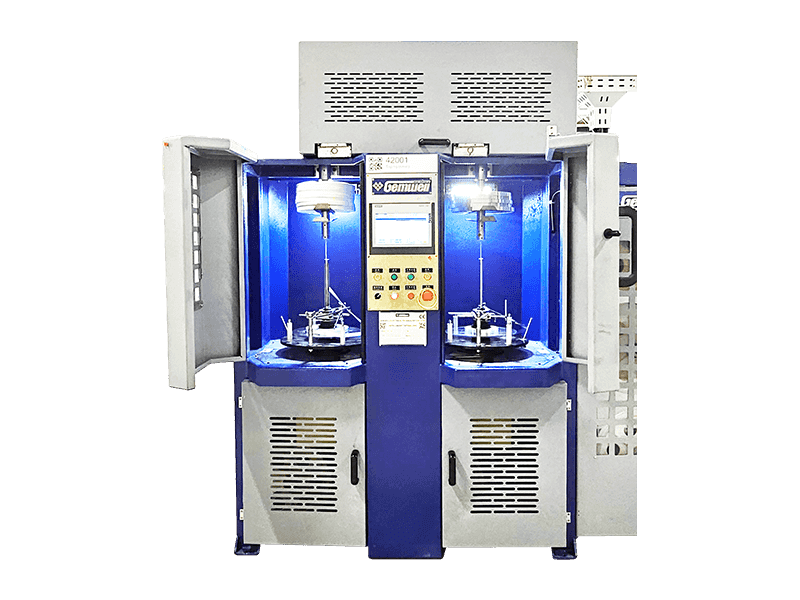

Обмоточная машина с гистерезисным натяжением для высокочастотных проводов

Высокочастотные кабели в основном используются для передачи сигналов данных. Частота передачи обычно выше 400 м. Они обычно используются в области потребительской электроники, такой как HDMI, USB, DVI и другие кабели. Чтобы уменьшить помехи, высокочастотные кабели, как правило, используют щиты для окружения проводников и ядра, чтобы не затронуть их внешние электромагнитные поля и интерференционные сигналы. Это также предотвращает распространение электромагнитных полей и сигналов интерференции. Два изолированных провода ядра и заземляющий проволоку собираются вместе через оберточную машину, и в то же время слой алюминиевой ленты и слой самоклеящейся полиэфирной миларной ленты используются для их обертывания и стабилизации структуры обернутой ядра. Важно сохранить собственные характеристики провода, такие как импеданс, разница в задержке, ослабление и другие параметры. Обертывающая машина с желательной производительностью может не только производить высокоскоростные провода передачи с более высокими уровнями частоты, а также достигать более высоких доходов от производства, таким образом определяя эшелон по позиционированию рынка и конкурентоспособность рыночных производителей. В первые дни создания завода Гемвелл сосредоточился на высокочастотной технологии обертывания проволоки и инновации независимой машины для натяжения гистерезиса с ЧПУ, хорошо прокомментированной клиентами. Гемюэлл Гистерезис натяжного натяжного типа машины для пленки для высокой проволоки Frequncy является высококачественным выбором для высокочастотного процесса обертывания проводов. Следующая конфигурация - это обычная конфигурация двух оберточных головок. Пользователи могут настроить конфигурацию в соответствии с различными процессами производства кабелей, увеличить или уменьшить количество оберточных головок. В соответствии с различными спецификациями диаметра провода, спецификации и типы машин для захвата, выплаты и Capstan также могут быть настроены и изменены. .

Расследование +
Предыдущая：нет предыдущей статьи
Последующая：Обмоточная машина с гистерезисным натяжением для литцендрата
Подробности продукта

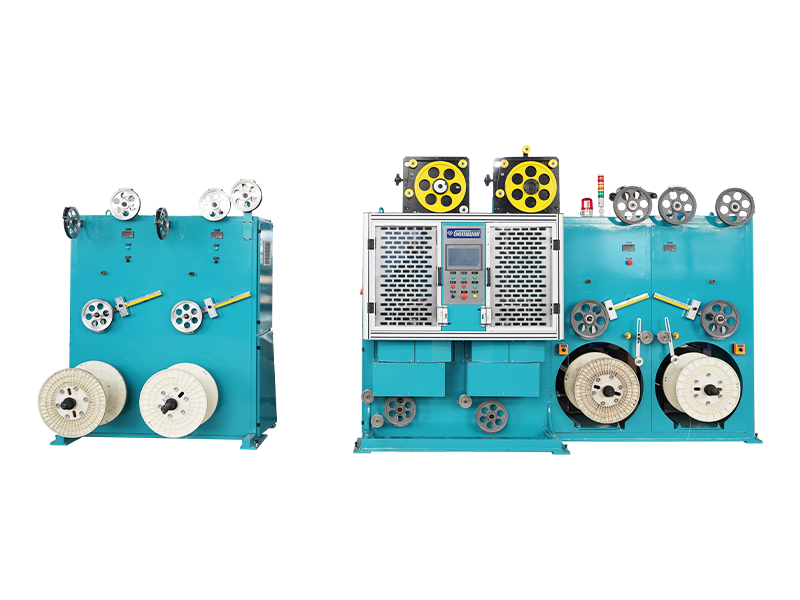

Компоненты

● Ø500 подставка для выплаты проводов
● Ø300 Медной подставка для выплат
● Высокочастотная оберточная обертка натяжного типа гистерезиса 1
● Высокочастотная оберточная оберточная машина натяжного типа гистерезиса 2
● Телескопическая духовка
● Ø300 типа колеса Кэпстан
● Ø500 типа шарика
● Чернильный принтер
● Система управления

Технические спецификации

Тип структуры Вертикальный или горизонтальный гистерезис тип типа высокочастотный проводной оберток
Подходящий тип провода В основном используется для HDMI, USB и других высокочастотных кабельных сигналов, также может быть применена к другим потребностям для экранирующей проводной обертывания и оберточной ленты.
Применимые материалы AL, Mylar, медная фольга, PTFE и т. Д.
Применимый диаметр провода Оптимальный диапазон: Ø0,4-1,5 мм
Спецификация продукта Оптимальный диапазон: Ø0,5*1,0-1,6*3,2 мм
Максимальная скорость MAX2200RPM (без нагрузки), фактическая скорость запуска устанавливается в соответствии с требованиями провода
Диапазон скорости провода 1-25 м/мин
Ленточная катушка внешний диаметр Ленточная катушка: Ø300
Ширина ленты 5-20 мм
Ленточная катушка внутренний диаметр 50,8/76 Universal
Упаковка шага 3-30 мм, настройка программы
Диапазон напряжения 3N-30N/300G-3000G
Основная мощность двигателя 3 кВт сервопривода контроллера движения
Ленточная мощность Пассивная выплата ленты, нет питания
Напряжение с обертыванием ленты 1 -нм гистерезис сцепление
Возьмем силу 0,4 кВт сервопривод
Выплата Двигатель 0,4 кВт
Возьмем силу Двигатель 0,4 кВт
Мощность намоточного смещения 0,4 кВт контроллер движения сервопривода
Длина ленты 1 катушки 3 барабана, не разрезая проволоку при изменении катушки
Инспекция ленты Автоматическое отключение, когда лента будет исчерпан и сломана.
Пленка пленка Внутренняя форма ленты закреплена на центральном кабелепроводе, внешняя форма проволочного колеса закреплена на трубе для хранения ленты. Обе формы расширяются и подвижны.
Точность обертывания ленты Толерантность к высоте: ± 2%, допуск напряжения: ± 5%.
Скорость перекрытия 0-80%, настройка программы
Управление формулой Цифровое производство, натяжение, обеспечение хранения температуры, внешнего диаметра, высоты, S/Z, расстояния строки, давления воздуха и других данных в ПЛК.
Настройка напряжения Элементы напряжения обертывания/выплаты/захвата/обертывания являются сервоприводами, процесс SOP хранится в PLC.
Безопасность Соответствует стандарту CE, с автоматическим обнаружением и прогнозом температуры/вибрации/шума/давления.




Особенности продукта

● Высокая производительность: Вращающее тело статически сбалансировано и динамически сбалансировано для тестирования и коррекции. При запуске машина имеет небольшую вибрацию и низкий голос. Шпиндель не генерирует тепло во время длительной непрерывной высокоскоростной работы. Он обладает высокой эффективностью производства и экономической эффективностью.

● Стабильное напряжение: Ротор гистерезиса разрезает магнитное поле, образуя натяжение без механического трения. Он оснащен автоматической функцией дегейсирования и вентилятором охлаждения для обеспечения стабильного натяжения.

● Точный шаг: Принимая главный Capstan в качестве теста движения, главный Capstan и каждая вращающаяся рама применяют контроллер движения сервопривода для точного взаимосвязанного управления движением, чтобы на любой скорости можно было получить точную оберточную шаг.

● Экономия труда: Устройство зажима установлено на входном конце каждой оберточной головки. Сила зажима может быть отрегулирована без повреждения провода; Провод может быть снят в обратном направлении; Управление режимами конфигурации, поиск формулы SOP на один клик, подготовка к запускам на один клик и старт на один щелчок; Остановитесь и выключите, когда лента сломана/закончена/измеряется, интеллектуально контролирует, сохраняет рабочую силу.

● Низкая скорость отказов: Нет коллекционного кольца, нет углеродной кисти, за исключением обычной замены изношенных деталей - руководящий кассету, низкую частоту отказов.

● Легкое обслуживание: Использование управления шиной Profinet, быстрая передача сигнала, низкая интерференция, дистанционное обнаружение неисправностей. Устранение неполадок и технического обслуживания доступны независимо от того, что машина находится в любой стране мира, если есть сеть связи, тогда могут быть предоставлены быстрые услуги удаленного технического обслуживания.
