Трехсервная активная обмоточная машина для проводов

Трехсервная активная обмоточная машина для кабелей передачи данных в энергетике

В последние годы новые энергетические транспортные средства были разработаны сильно, что было уважаемо значительно увеличить долю электронных устройств внутри автомобилей. Эта тенденция позволила добавить больше функций, таких как управление двигателями, системы ABS, подушки безопасности безопасности, интеллект ИИ и мультимедийная электроника, тем самым повышая безопасность, комфорт, интеллект, энергоэффективность, надежность и удобство автомобилей, одновременно снижая выбросы. В ответ на эту тенденцию в системе шины устанавливаются растущие требования для обеспечения надежной передачи данных связи между разнообразным диапазоном контрольных единиц. В частности, безопасность систем, контролируемых через систему шин, такие как сеть области контроллера (CAN) или FlexRay, имеет решающее значение и должна соответствовать высокой спецификации электромагнитной совместимости. В качестве основного носителя сигналов, провода соединения автомобильных данных требуют более высокой производительности: более быстрые скорости трасспии данных, детерминированная латентность и допуск разломов. Автомобильные провода данных используют структуру записи витой пары, позволяя быстрому скорости передачи данных (Can Bus: 1 MBIT/S; шина FlexRay: 10 Мбит/с) с детерминированной задержкой и высокой надежностью. Из -за толщины и твердости экранирующего материала для автомобильных проводов данных сложно выполнить процесс обертывания, что требует использования оберточной машины со стабильной и желательной производительностью. С более чем 20-летним опытом самостоятельного производства, Gemwell сосредоточился на разработке и инновациях оберточных машин. Благодаря непрерывному улучшению и обновлению, тройка Gemwell Three Servos Active Type Active Type Machine для нового кабеля CATA стала лучшим выбором для многих авторитетных компаний в новой отрасли энергетических данных. Следующая конфигурация предназначена для стандартной настройки с помощью одной записи, пользователи могут увеличить количество оберточных головок на основе различных процессов. Технические характеристики и типы воспитания, выплаты и Capstan также могут быть настроены в соответствии с различными требованиями диаметра провода.

Расследование +
Предыдущая：Трехсервная активная обмоточная машина для сверхтонких проводов
Последующая：Трехсервная активная обмоточная машина для фазостабильных кабелей
Подробности продукта

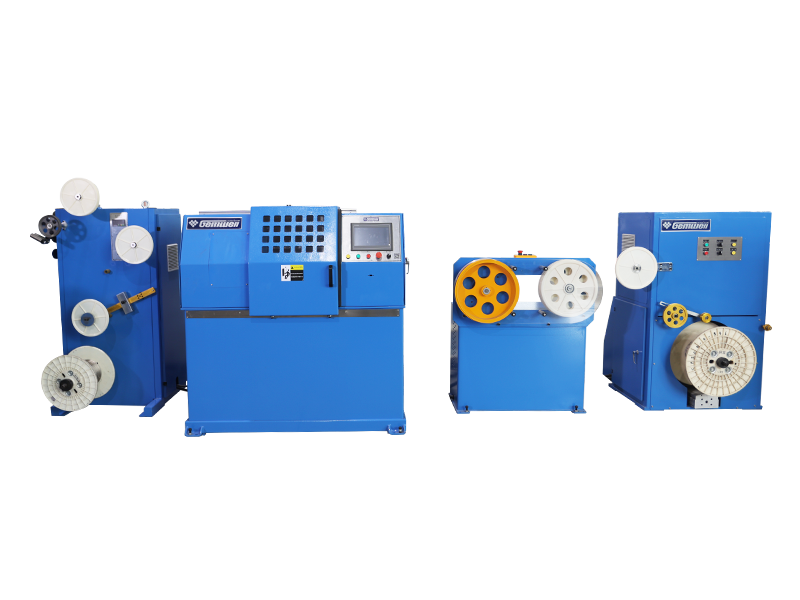

Компоненты

● Ø630 стенд выплаты энергии
● Напряжение подставка
● Трехсерво
● Ø400 Двойной колесный капстан
● Ø630 Машина для захвата
● Система управления


Технические спецификации

Тип структуры Три контроллера движения сервопривода Активный тип
Подходящий тип провода В основном используется в новых линиях передачи данных Automotive Wire, также для линий управления, специальных кабелей и другой круглой проводной обертывания и оберточной ленты.
Применимые материалы Алюминий, майлар, медная фольга, тефлон, полиимид и т.д..
Применимый диаметр провода Оптимальный диапазон: Ø0,8-4 мм
Спецификация продукта Оптимальный диапазон: Ø1.0-5 мм
Максимальная скорость MAX2000RPM (без нагрузки), фактическая скорость запуска устанавливается в соответствии с требованиями провода
Диапазон скорости проволоки 1-15 м/мин, диапазон скорости отличается в соответствии с типом провода.
Ленточная катушка внешний диаметр Обернутый поворот используется как для листа, так и для осевого типа, О.Д. Ø300*Высота 120
Ширина ленты 3-30 мм
Ленточная катушка внутренний диаметр 50,8/76 Универсальный
Упаковка шага 1-30 мм, настройка программы
Диапазон напряжения 0,5N-30N/500G-10000G
Основная мощность двигателя 3 кВт сервопримогатель
Ленточная мощность 1,8 кВт сервопривод
Напряжение с обертыванием ленты 1,8 кВт сервопривод
Возьмем силу 0,4 кВт сервоприводный двигатель
Выплата Двигатель 0,75 кВт
Возьмем силу 1,3 кВт серво -моторного крутящего момента обмотка, танцовщица без натяжения
Мощность намоточного смещения 0,4 кВт контроллер движения сервопривода
Длина ленты 400 мм, без разрезания провода при изменении катушки
Инспекция ленты Автоматическое отключение, когда лента будет исчерпан и сломана.
Пленка пленка Внутренняя форма ленты закреплена на центральном кабелепроводе, внешняя форма проволочного колеса закреплена на трубе для хранения ленты. Обе формы расширяются и подвижны.
Точность обертывания ленты Толерантность к высоте: ± 1%, допуск напряжения: ± 1%.
Скорость перекрытия 0-80%, настройка программы
Управление формулой Цифровое производство, натяжение, внешний диаметр, высота, S/Z, расстояние строки, давление воздуха и другие данные могут храниться в ПЛК.
Настройка напряжения Элементы напряжения оберточной ленты/выплаты/поглощения/обертывания являются сервоприводами, процесс SOP хранится в PLC.
Безопасность Соответствует стандартам CE, с автоматическим обнаружением и прогнозом температуры/вибрации/шума/давления.




Особенности продукта

● Высокая производительность: Вращающее тело статически сбалансировано и динамически сбалансировано для тестирования и коррекции. При запуске машина имеет небольшую вибрацию и низкий голос. Шпиндель не генерирует тепло во время длительной непрерывной высокоскоростной работы. Он обладает высокой эффективностью производства и экономической эффективностью.

● Стабильное напряжение: Три сервопривода обеспечивают мощность соответственно для точного управления движением вращающейся рамы, подноса для материала ленты и танцора натяжения.

Различные влиятельные факторы, такие как изменения в диаметре матричной катушки или диаметра прокладки и устойчивость к ветре, что приводит к стабильному натяжению.

● Точный шаг: Принимая главный Capstan в качестве теста движения, основной Capstan и каждая вращающаяся рама применяет контроллер движения сервопривода для точного взаимосвязанного управления движением, чтобы можно было получить точный оберточный шаг на любой скорости.

● Экономия труда: Устройство зажима установлено на входном конце каждой оберточной головки. Сила зажима может быть отрегулирована без повреждения провода; Провод может быть снят в обратном направлении; Управление режимами конфигурации, поиск формулы SOP на один клик, подготовка к запускам на один клик и старт на один щелчок; Остановитесь и выключите, когда лента сломана/закончена/измеряется, интеллектуально контролирует, сохраняет рабочую силу.

● Низкая скорость отказов: Нет коллекционного кольца, нет углеродной кисти, за исключением обычной замены изношенных деталей - руководящий кассету, низкую частоту отказов.

● Легкое обслуживание: Использование управления шиной Profinet, быстрая передача сигнала, низкая интерференция, дистанционное обнаружение неисправностей. Устранение неполадок и технического обслуживания доступны независимо от того, что машина находится в любой стране мира, если есть сеть связи, тогда могут быть предоставлены быстрые услуги удаленного технического обслуживания.
