Механизм экструзионной оболочки проволоки и кабеля

Силиконовая оболочка линия

Силиконовая линия экструзии оболочки-это нестандартное оборудование с настройкой. Основная модель машины, как правило, 50-120 мм. Он подходит для высокотемпературного силиконового перекрестного проволочного излучения. Температура кремниевой экструзии низкая. Эструдированный материал не имеет механической прочности. После облучения в высокотемпературном спекании, внутренние молекулы резинового материала сшивают и затвердевают. Склад сшитого слоя оболочки обладает высокой эластичностью, высокотемпературной сопротивлением, устойчивостью к трению и другим свойствам. Экструдер с ножкой имеет следующие характеристики: непрерывная и стабильная экструзия материала с помощью винта, достаточное охлаждение трубки для питания материала без нагревания, гладкого кормления без застоя, удобной и быстрой регулировки отклонений головки машины, энергосберегающего и теплоизоляющегося в сглаживании, без гладких, без гладких на поверхности, без гладких, без гладких, без гладких, без гладких, без гладких, без гладких, и гладких, без гладких, без гладких на поверхности, без гладкого на поверхности, без гладкого, и гладкого наземного руля, без гладкого, без гладкого наземного пласта и гладкого наземного руля, без гладкого на поверхности, без гладкого наземного пласта и гладкого на поверхности. Провод, стабильный диаметр провода и толерантность, устойчивое натяжение выплаты и взлета, изменение роликов и выплат без остановки машины, сохраняет структуру трудовой работы и красивую проблему сбора проводов и т. Д. У разных пользователей будут разные потребности при заказе этой машины. Наша компания может поддерживать персонализированную настройку в соответствии с потребностями пользователей. С точки зрения аппаратного обеспечения, мы можем предоставить различные модели и основные бренды аксессуаров для пользователей на выбор. С точки зрения программного обеспечения для электрического управления, мы также можем предоставить экономичные и практические или наиболее наиболее продвинутые методы электрического управления. Из -за различных общих конфигураций цена этой машины также сильно различается. Следовательно, основным фактором, который определяет цену этой машины, является позиционирование уровня конфигурации продукта пользователя. Кроме того, поскольку этот продукт представляет собой нестандартное индивидуальное оборудование с небольшим количеством производства, требуется более длительный период для проектирования, производства, установки и цикла отладки. Пользователи должны зарезервировать достаточные циклы закупок для достижения идеальной доставки продукта.

Расследование +
Предыдущая：нет предыдущей статьи
Последующая：LSZH/XLPE/TPE/TPU Extrusion Line
Подробности продукта

Компоненты

● Напряжение подставка
● Выплата
● Выпрямление стенда
● Подогреватель

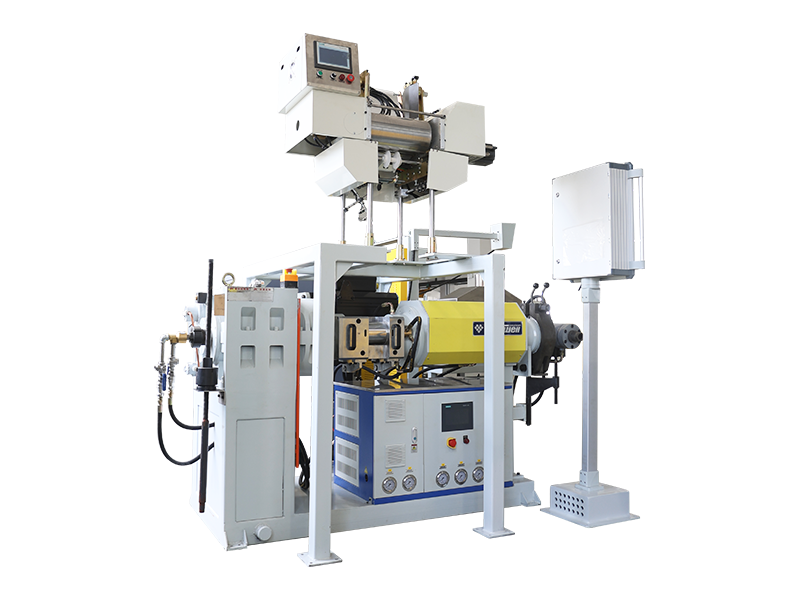

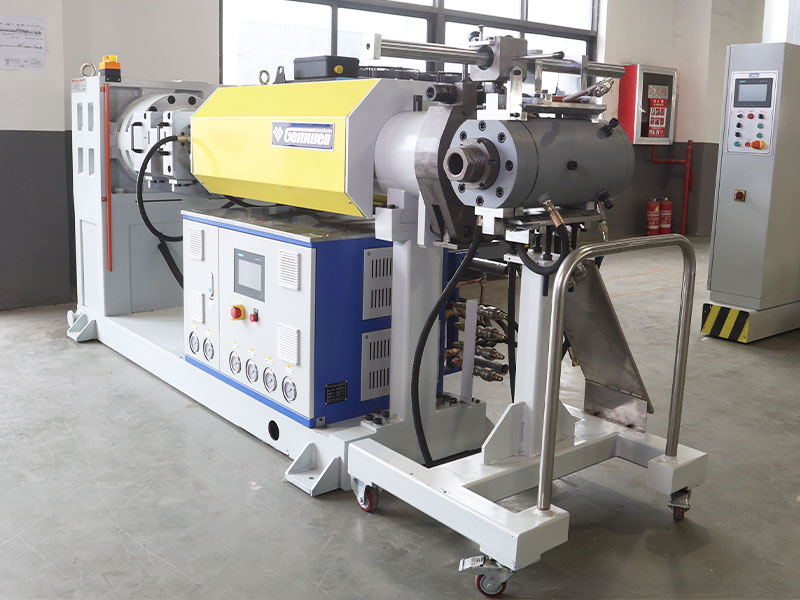

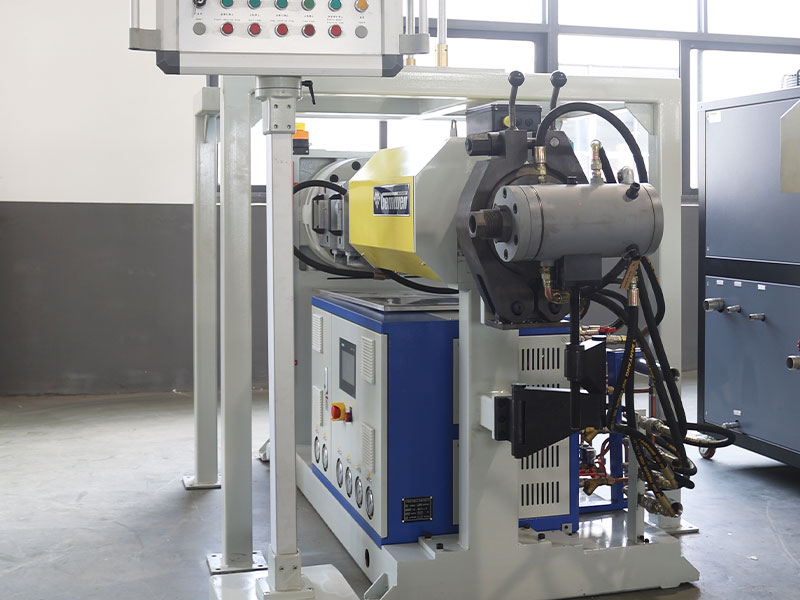

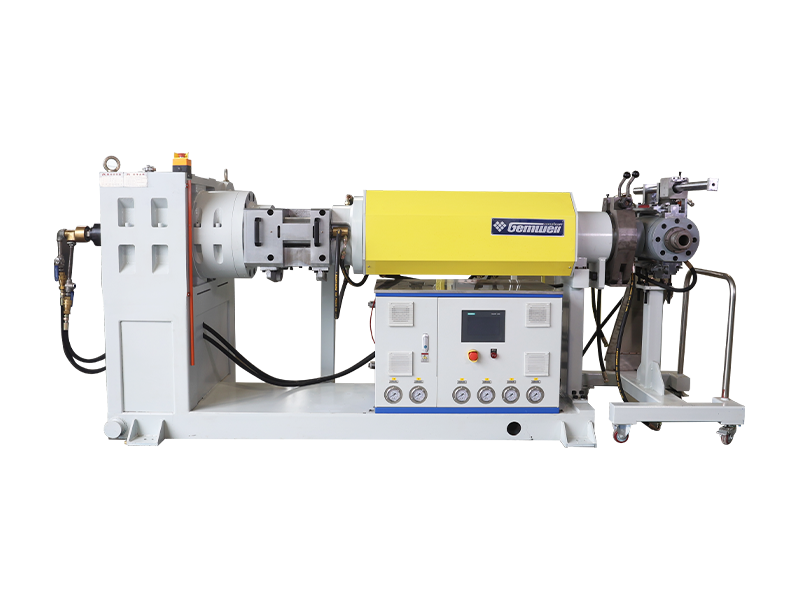

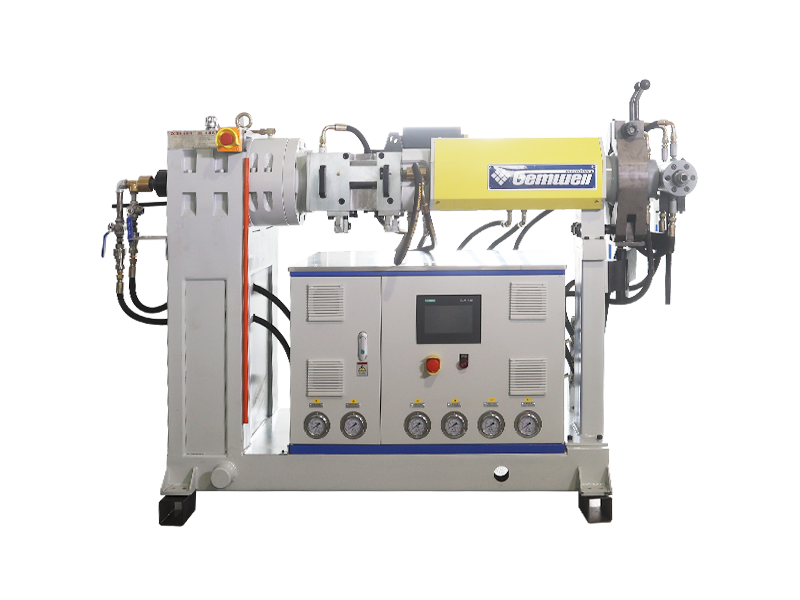

● Главный экструдер
● Экструдерная голова
● Система циркулирующего водяного охлаждения
● Перкуссионная печь
● Спекающая духовка
● Охлаждающая вода
● Принтер
● Воздушное сопло
● Капстан
● Подставка для накопления проводов
● Счетчик метра
● Лазерный диаметр
● Промышленная частотная искра тестера
● Занимать
● Электричество управление ящиком

Технические спецификации

Основные технические параметры 65 Тип 90 тип 120 тип
Подходящие типы проводов Подходит для кабеля данных, компьютерного кабеля, высокочастотного кабеля, кабеля с электрическим питанием, шнура питания и другого провода, чтобы быть изданной оболочкой.
Яркий диапазон Ø1.2-6 мм Ø2.5-12 мм Ø6-22 мм
Закончен внешний диаметр Ø2.5-7 мм Ø3.5-14 мм Ø8-25 мм
Диапазон скорости провода 10-200 м/мин 10-200 м/мин 10-200 м/мин
Машинная структура Возьмите головку экструдера в качестве центральной оси, все детали от выплаты до захвата линейно распределены. Стандартная линия экструзии имеет центр высоты 1 метра и общей длины 20-25 метров
Тип выплаты проводов Без валата подставка для выплаты, электрическая подъем. Тип мощности выплаты может быть настроен, чтобы быть активным или пассивным, а также может быть настроен тип подставки для выплаты, например, тип типа вала/тип портала.
Спецификация катушки выплаты Ø500/Ø630 Ø630/Ø800/Ø1000/Ø1250 Ø800/Ø1000/Ø1250/1600
Выплата 3,7 кВт моторная коробка передач 5,5 кВт моторная коробка передач
Тип напряжения Рама натяжения вертикального слайда, настраиваемая в других стилях Рама натяжения рычага вала, настраиваемая в других стилях
Выпрямление стенда Стенд для выпрямления с пяти колесами, внешний диаметр выпрямления проводника-Ø100, оснащен инструментом.

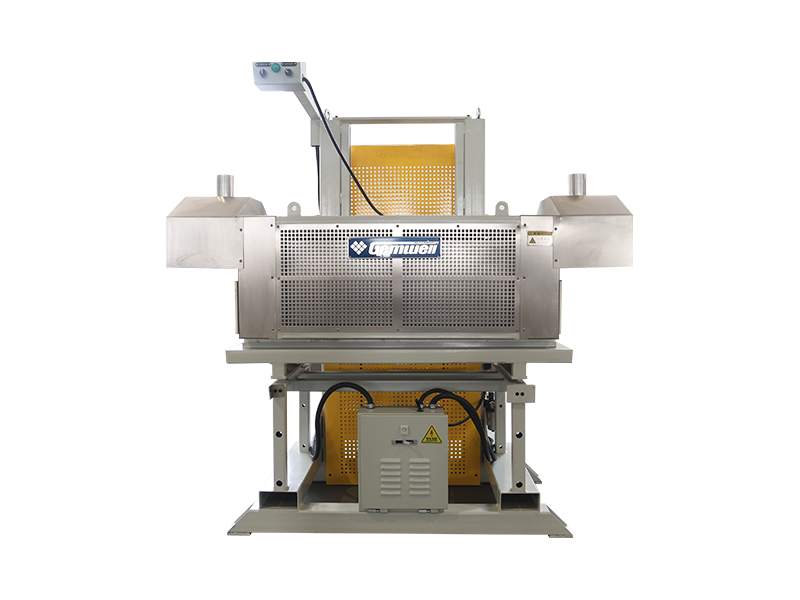

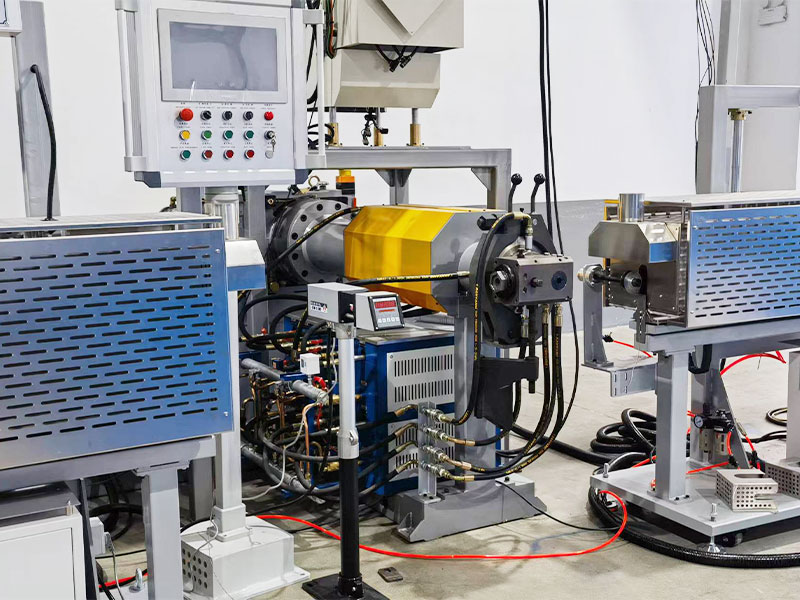

Подогреватель Электрический вертикальный подъемный тип сушка, нагревательная трубка из нержавеющей стали, нагревательная мощность 24 кВт, способная достигать температуры от комнатной температуры до максимума 800 градусов менее чем за 5 минут, длину 1 метра, оснащенные температурным модулем температуры в типе связи, алюминовым изоляционным слоем и изоляционным накрытием из внешней стали. Он используется для сушки и предварительного нагревания поверхности проволоки ядра или проводника, предотвращая выпуклость поверхности во время последующих циклов нагрева, и может быть настроен с инфракрасными нагревательными трубками.
Вывод материала экструдера 70 кг/ч 200 кг/ч 300 кг/ч

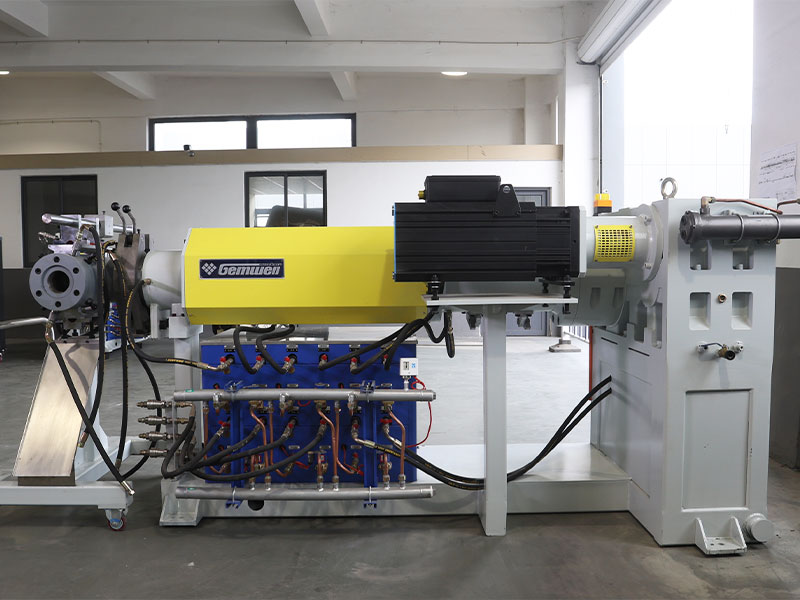

Сила экструдера 22 кВт 37 кВт 55 кВт

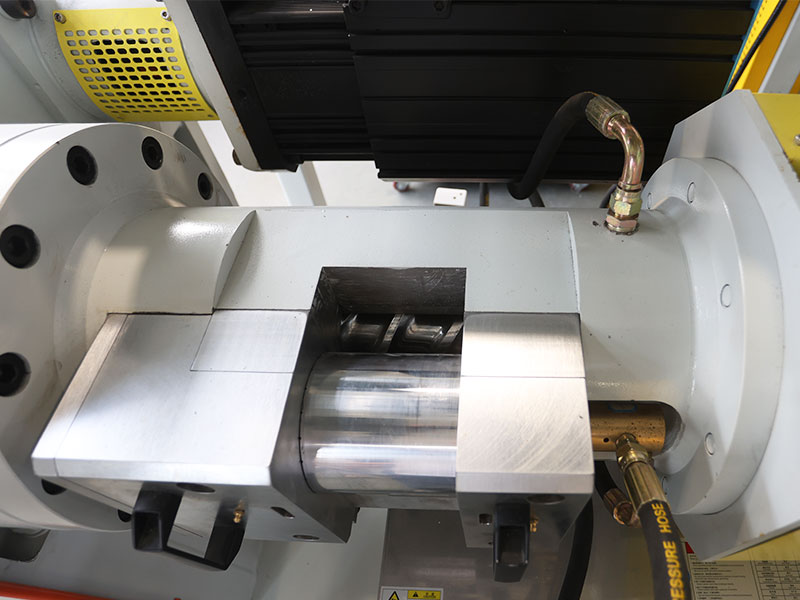

Винт параметр L/D: 14: 1, коэффициент сжатия: 1,6
Контроль температуры Hopper1 ＋ Корпус экструдера2 ＋ extruder neck1 ＋ extruder head1 ＋ vint1
Охлаждение бункера Внешняя спиральная водяная куртка ствола находится в водяном охлаждении, а внутренний винт также охлаждается водяным охлаждением. Хоппер охлаждается циркулирующей водой, а температура контролируется независимо с помощью охлаждающего блока, чтобы поддерживать постоянную температуру.

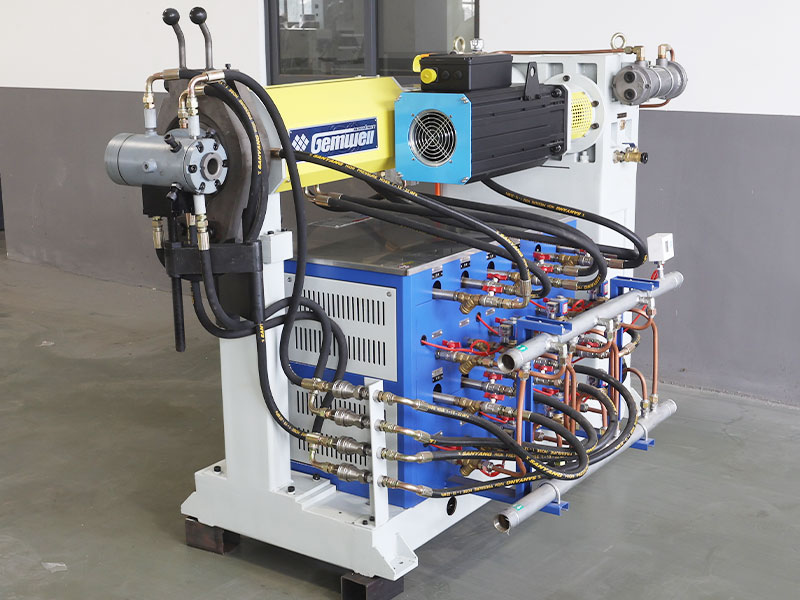

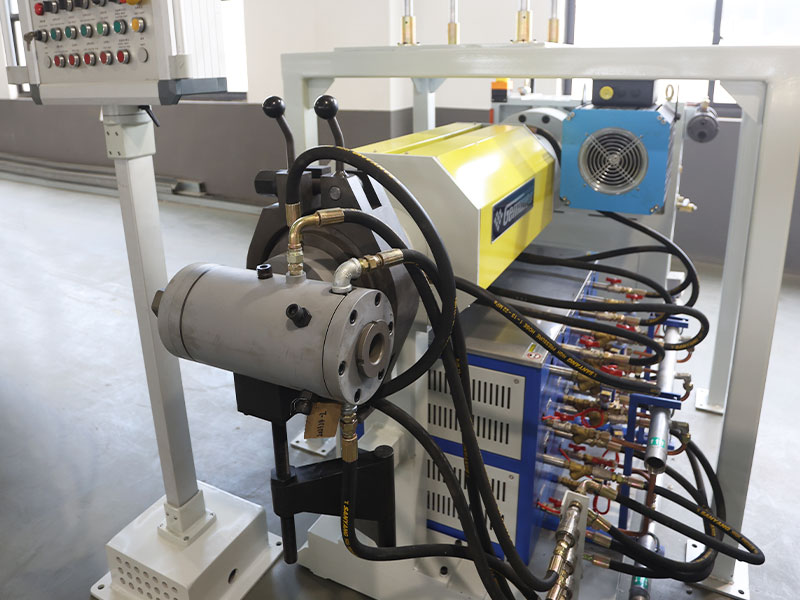

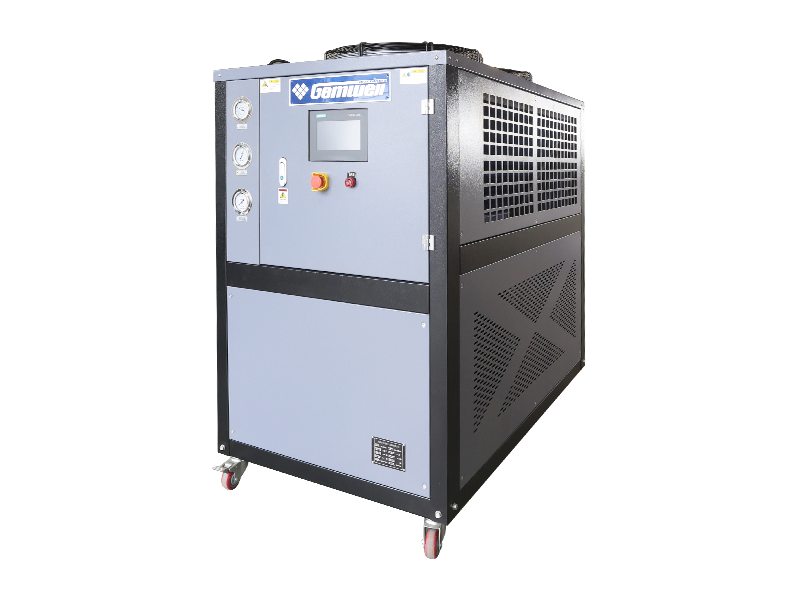

Система циркулирующего водяного охлаждения Каждая секция оснащена независимым водяным охлаждением, с водой, накачанной водяной насосом. Когда установленная температура превышается, поставляется холодная вода, а горячая вода возвращается к чиллеру для охлаждения, чтобы поддерживать постоянную температуру.
Сотовая тарелка Машина изготовлена ​​из нержавеющей стали 316 без гальванизации. Он имеет внутреннюю структуру потока, с отверстиями потока, взаимосвязанными патчами без мертвых углов. Сосовая тарелка и фланцевые запечатаны запечатаны коническим герметиком, чтобы предотвратить утечку.

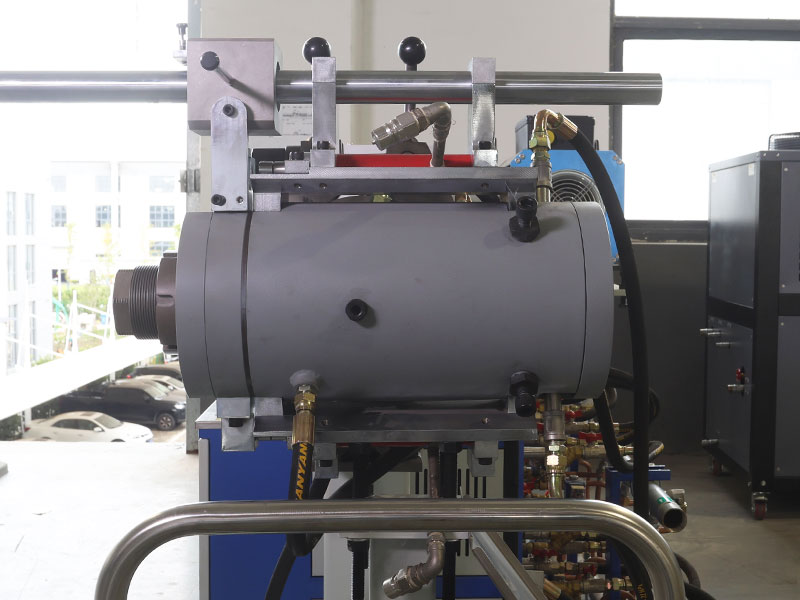

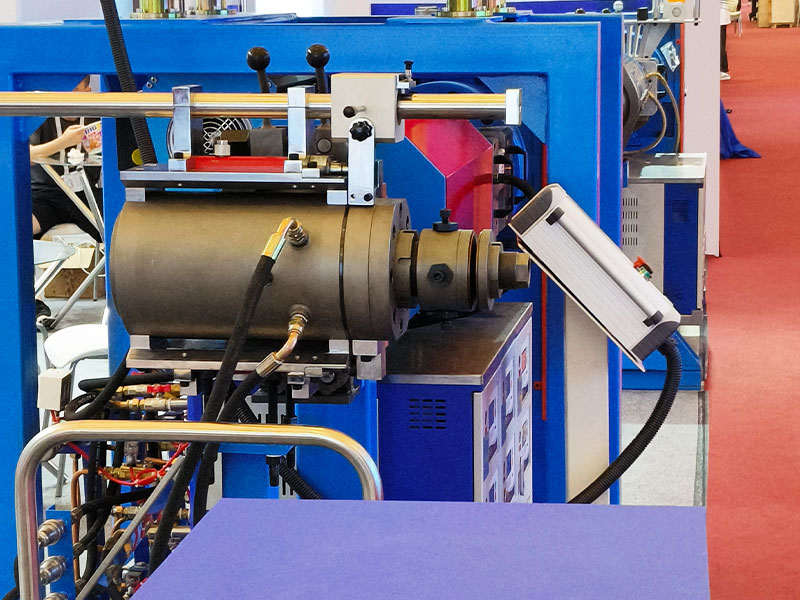

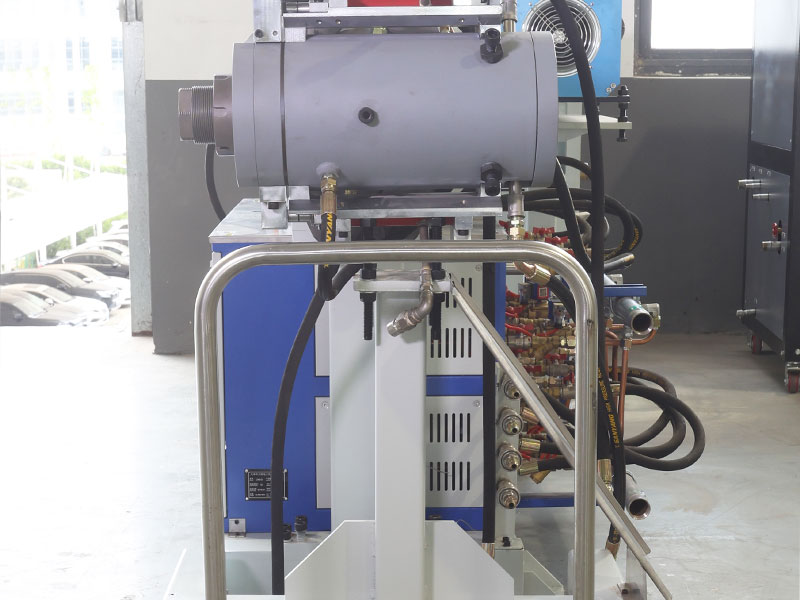

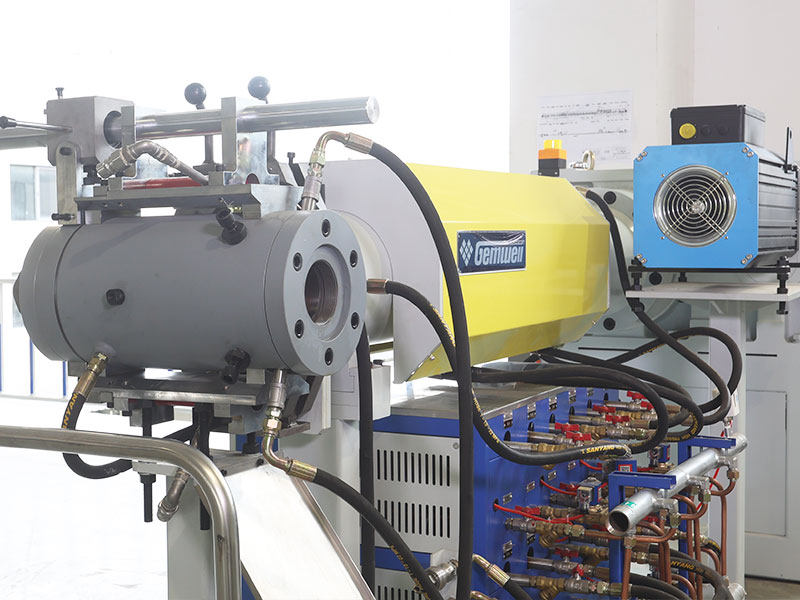

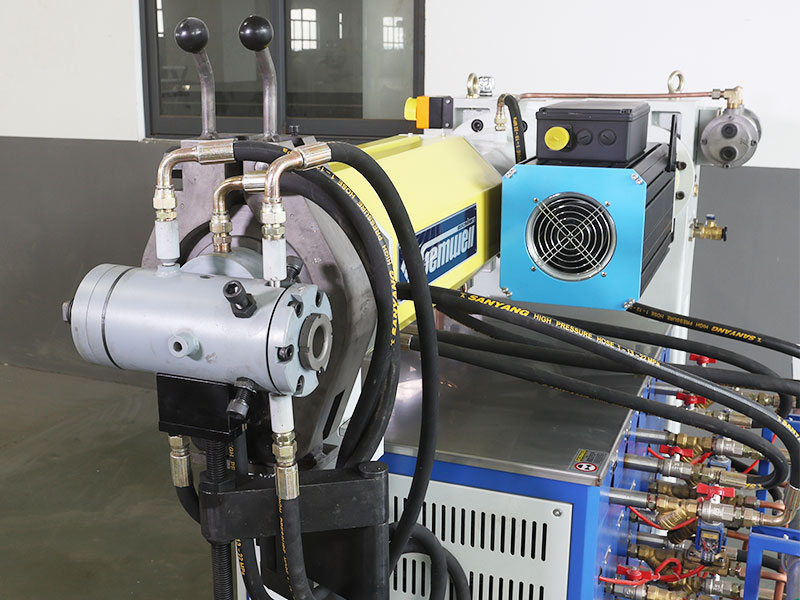

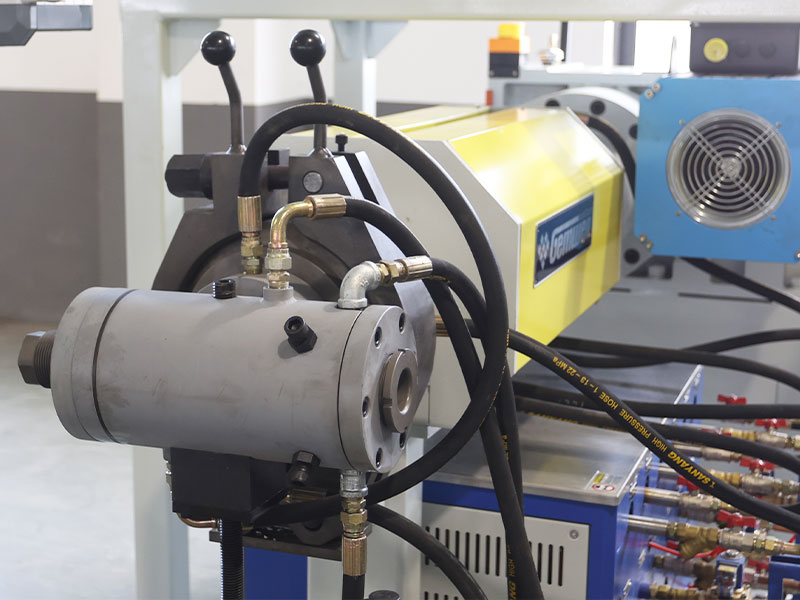

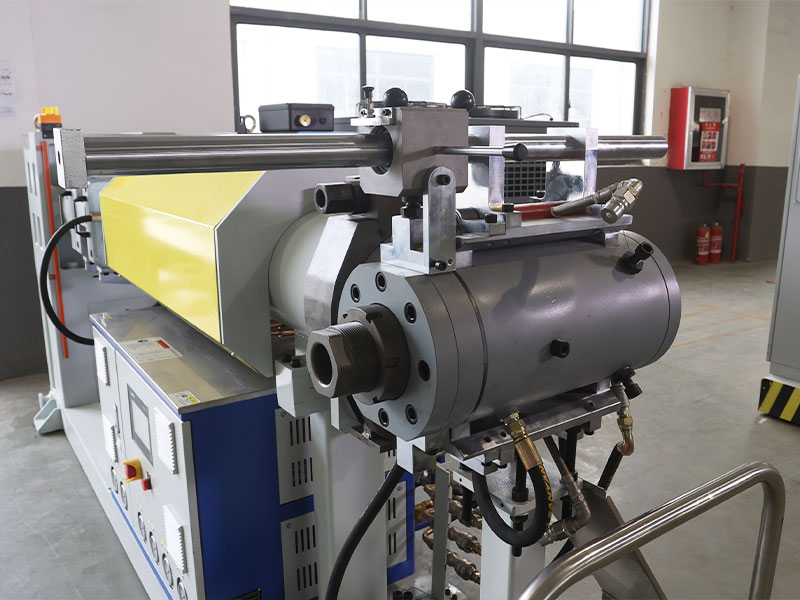

Тип головы Регулируемая головка машины с водой. Спецификация Хоппера настроена в зависимости от диаметра провода. Он может быть спроектирован с однослойными/двойными структурами/одноэлектростанциями/двойным инъекцией. Он также может быть настроен на автопентарирующий тип головки экструдера.
Главный бренд Голова машины сделана в Китае и может быть настроена на другие бренды, такие как Eurotek, Unitek, Eurocab и Microdia

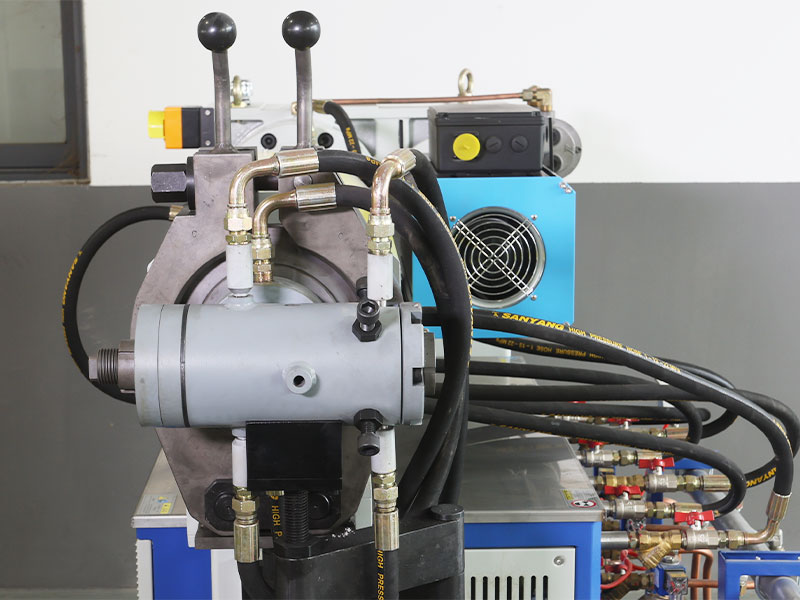

Головной зажим Существует две половинки зажима для головки машины, с двумя наборами вверх и вниз винтных стержней синхронизированных. Можно включить односторонний ключ, а другие типы зажимов для головных машин могут быть настроены.
Уровень высоты головы Принимая двойную конструкцию штифта с фланцем на фланце, уровень высоты головы остается неизменным в течение длительного времени.

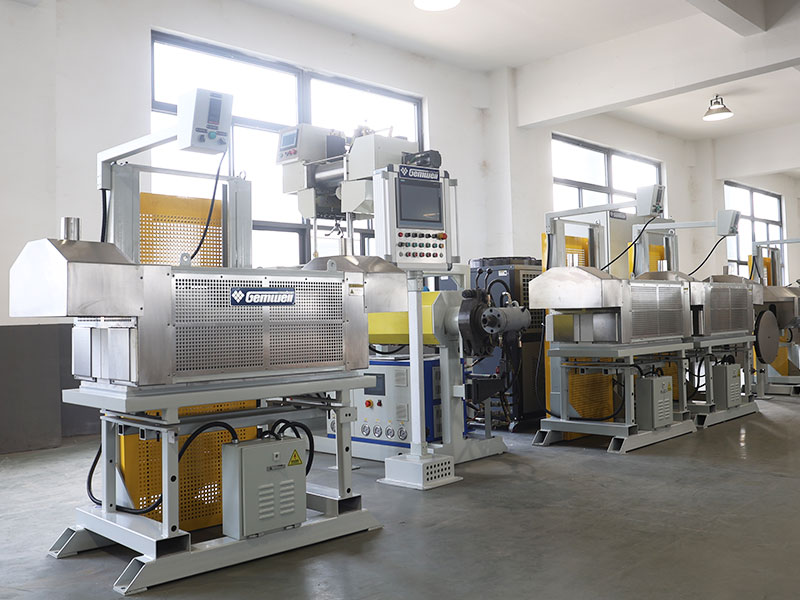

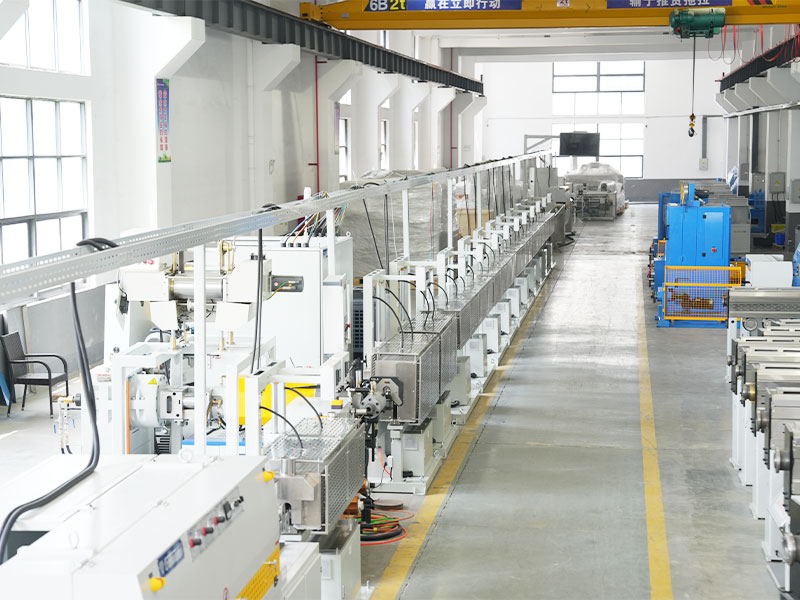

Перкуссионная печь Электрическая вертикальная сушка подъемника, инфракрасные нагревающие трубки, с нагревательной мощностью 24 кВт. Требуется не более 5 минут, чтобы достичь самой высокой температуры 800 градусов от комнатной температуры. Он имеет длину 1 метра. Оснащенный модулем температуры связи и управлением SCR, он оснащен изоляционным слоем силиката оксида и внешней тепловой изоляционной крышкой из нержавеющей стали. Он используется для быстрого формирования кабельных поверхностей после экструзии, защиты защиты от царапин и повреждений, вызванных последующими вспомогательными направляющими колесами.

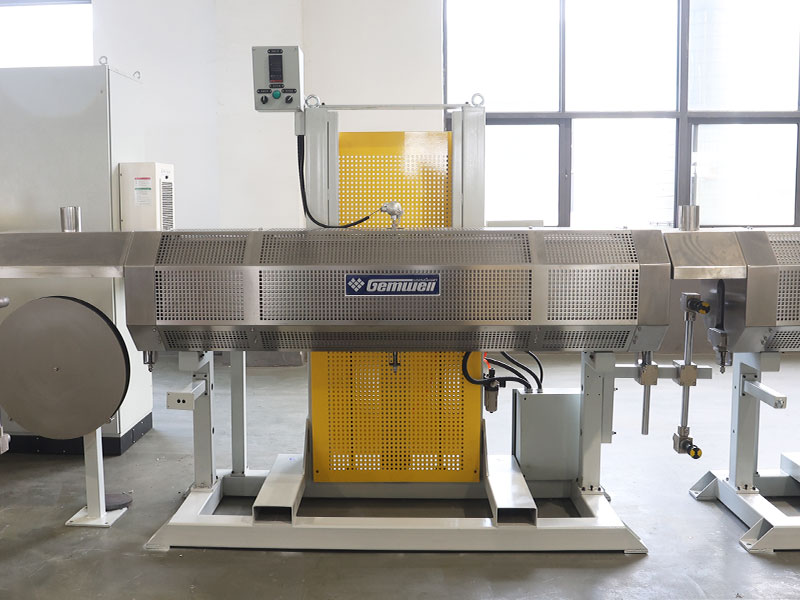

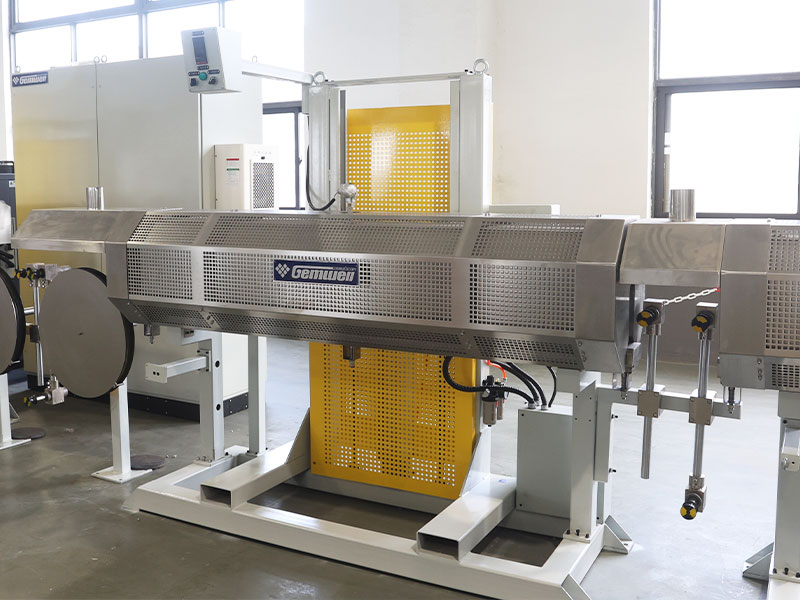

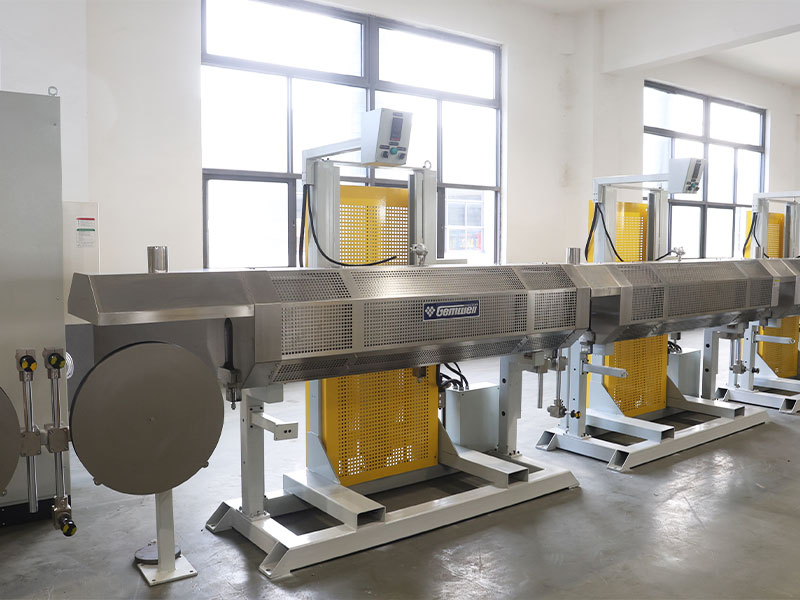

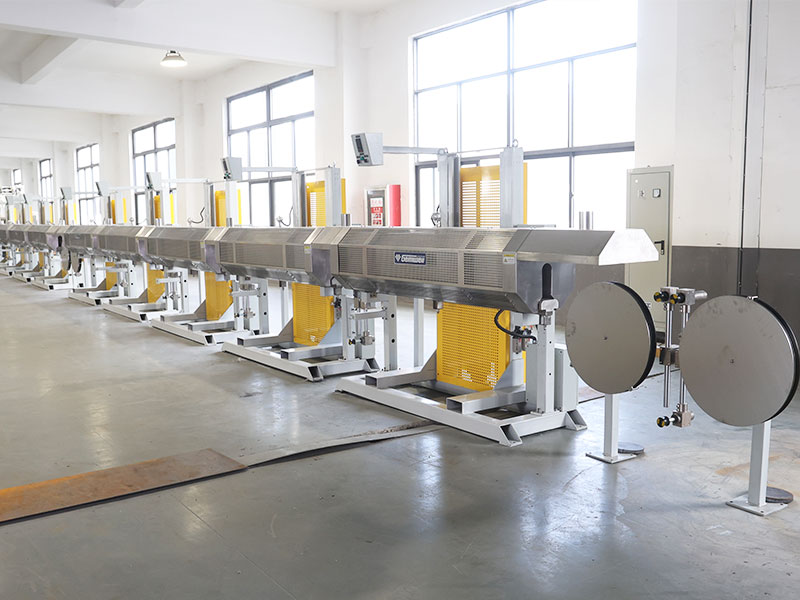

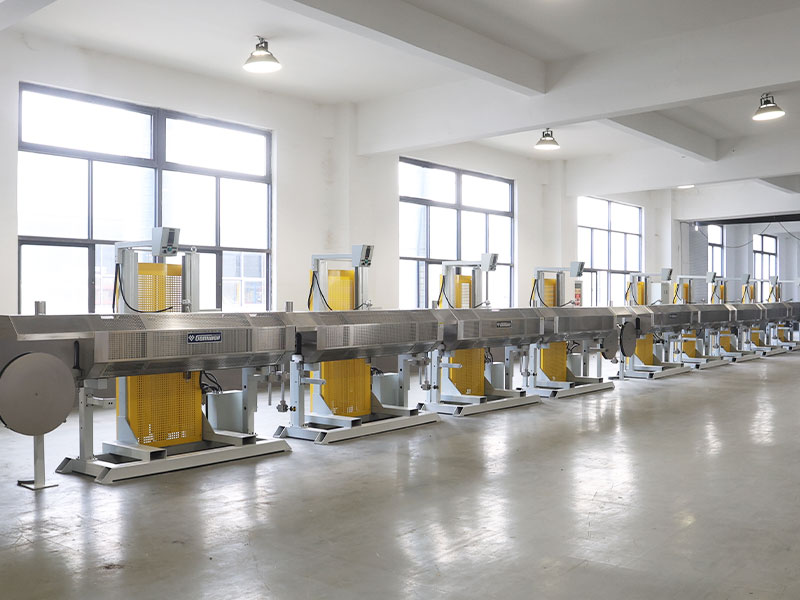

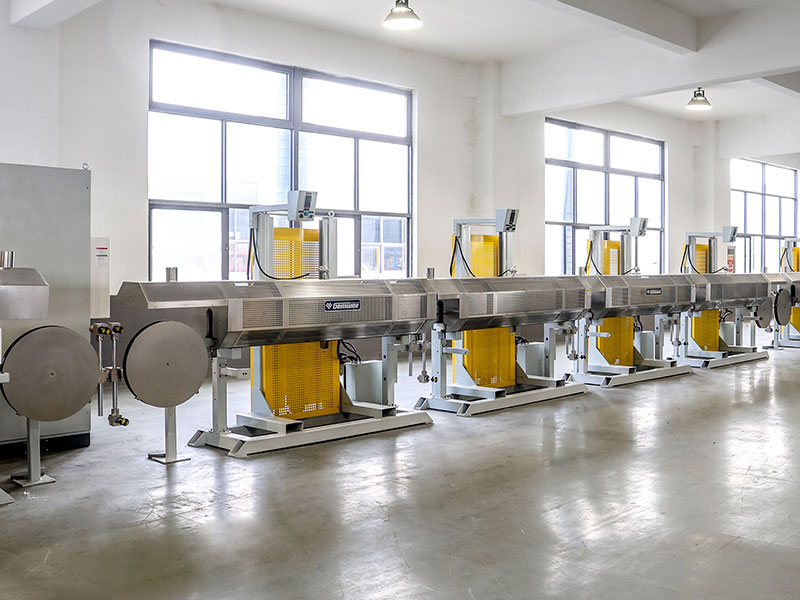

Спекающая духовка Электрическая вертикальная сушильная печь, нагревающие трубки из нержавеющей стали, с нагревательной мощностью 12 кВт. Требуется не более 5 минут, чтобы достичь самой высокой температуры на 600 градусов от комнатной температуры. Он сегментирован на 2-метровые секции. Оснащенный модулем температуры связи и управлением SCR, он оснащен изоляционным слоем силиката оксида и внешней тепловой изоляционной крышкой из нержавеющей стали. Вход и выход духовки оснащены регулируемыми перегородами для уменьшения потери тепла. Кабели проходят через среднее положение духовки.
Принтер Струйный принтер типа электрического перемешивания может быть настроен с другими стилями печати или дополнительным устройством для разведения капель.

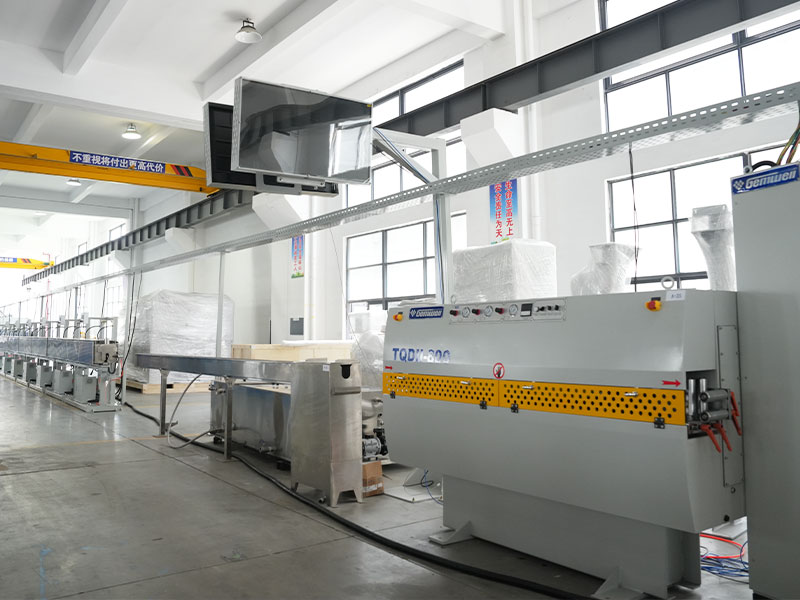

Охлаждающая вода 10-метровый однослойный U-образный резервуар для воды включает в себя циркулирующее водяное охлаждение. Изготовленный из материала SUS304, он может быть настроен в виде двухслойного U-образного резервуара для воды или с индивидуальной длиной.
Насаждающая насадка воздуха высокого давления Флип-тип воздушного сопла, изготовленная из материала POM, оснащена двухступенчатой ​​конструкцией выдувания. Он устанавливается в резервуаре для охлаждающей воды и Capstan, а другие виды воздушных сопла могут быть настроены.
Тип Capstan Двухколесный Кэпстан Caterpillar Capstan
Диаметр колеса Кэпстана Ø500 двойной тип Ø600 двойной тип 800 кг Caterpillar Capstan
Кэпстан власть 3,7 кВт серво -моторная коробка передач 5,5 кВт сервоприводы Gearbo
Подставка для накопления проволоки Горизонтальная натяжная подставка для накопления проволоки, общая длина 12 метров, 10 канавок 9 канавки на колесе для хранения проволоки, общее хранилище провода 180 метров, настраиваемые настройки магнитного порошкового сцепления, вертикальные или другие типы.
Диаметр колеса проволоки Ø300, Спецификация диаметра колеса может быть настроена Ø400, Спецификация диаметра колеса может быть настроена Ø550, спецификация диаметра колеса может быть настроена
Счетчик метра Счетчики измерителя типа давления, окружность колеса 500 мм, обнаружение энкодера, коэффициент коррекции регулируемого метра и другие типы счетчиков счетчиков настраиваемы.

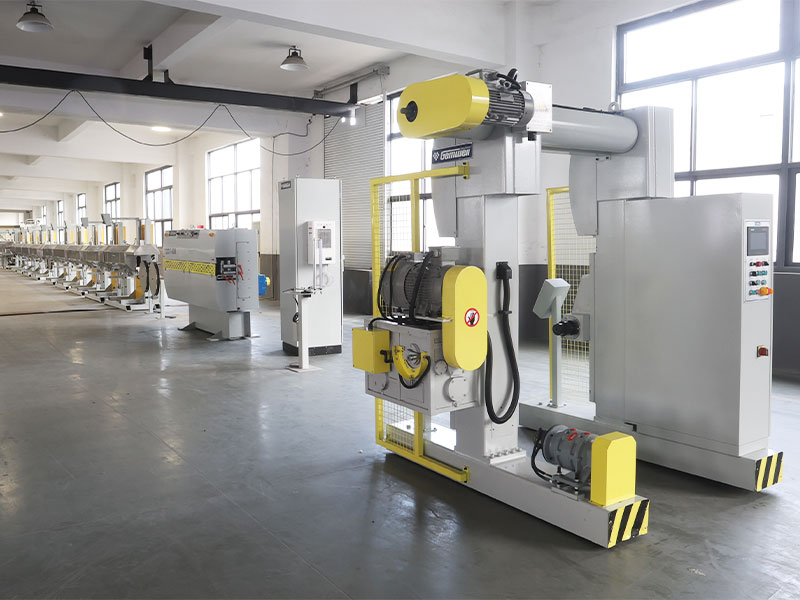

Тип захвата Получение проволоки без вала, электрическое подъем, другие типы настраиваются. Тип земли портала, другие типы настраиваются.
Спецификации захвата Ø500/Ø630 Ø630/Ø800/Ø1000/Ø1250 Ø800/Ø1000/Ø1250/1600
Возьмем силу 3,7 кВт моторная коробка передач 5,5 кВт моторная коробка передач
Лазерный диаметр Можно настроить точность измерения диаметра с одной осевой диаметром, измерение точности 0,001, такие как другие бренды, такие как Sikora/Zumbach/Proton/Takikawa.
Промышленная частотная искра тестера Сделано в китайском языке с высоким напряжением тестирования Spark-Spark, диапазон напряжений 0-15 кВ, настраиваемые другие бренды, такие как Clinton/Sikora/Proton
Управление электрической коробкой Экологически чистый флажок-сражающий, покрытый краской, электрический шкаф Victor, Weinview 10 ”HMI, Siemens PLC, Scheider Switcheres, RKC-контроллер.
Валовая власть 280 кВт 320 кВт 350 кВт


Необязательные элементы настройки

Фронт Капстан Ø500 может быть настроен на передний капстан двойного колеса Ø600 может быть настроен на передний капстан для двойного колеса Ø800 кг, передний капстан Caterpillar может быть настроен

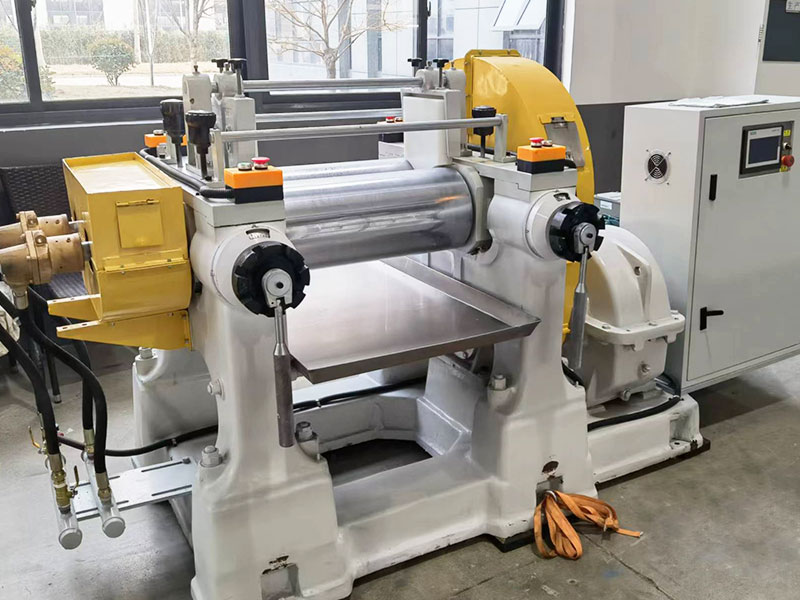

Открытый резиновый миксер Открытый резиновый миксер может быть настроен

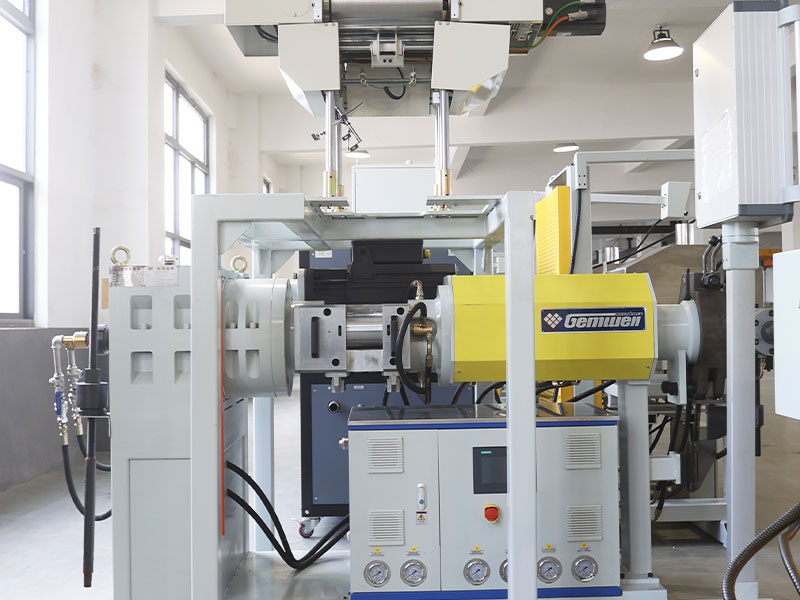

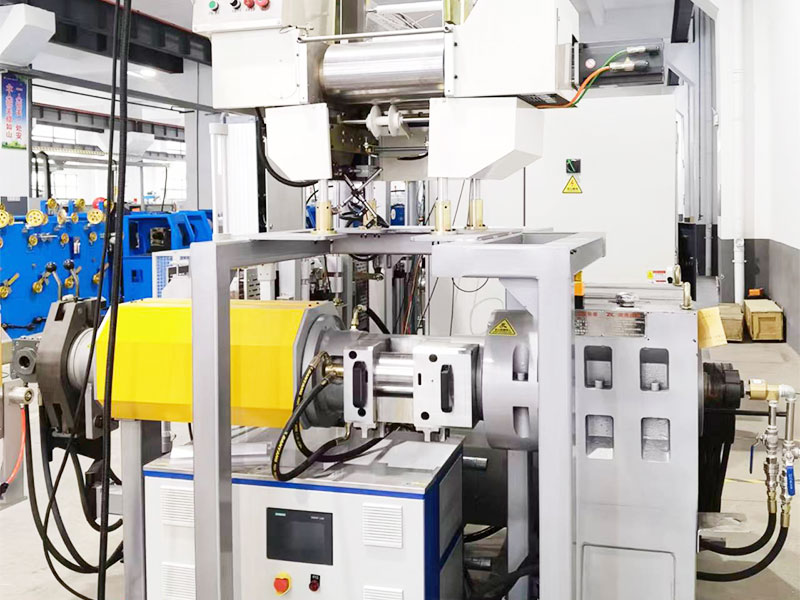

Автоматическая резиновая кормление Можно настроить автоматическую резиновую кормовую машину и установить над бункером для кормления основной машины, сэкономив ручной работы.
Экструиторы для экструзии инъекционного/внутреннего слоя/экструзия наружного слоя Можно настроить экструзионные машины для инъекции, экструзии внутреннего слоя или экструзии наружного слоя с предпочтительной V-образной платой.
Обнаружение давления Давление Датчик или взрывозащитный защитный клапан может быть добавлен в фланцевую пластину головки машины.
Вакуумный экстрактор Вакуумные устройства могут быть добавлены на входную нагрузку машины.
Силовая машина Настраиваемый вариант для добавления порошковой машины с электрическим перемешиванием или электростатической экологически чистой порошковой машины.
Проводная резка машина Настраиваемая опция для добавления машины для вырезания проводов.
Намоточная тарелка Настраиваемые параметры, чтобы добавить простую или быстрое намоточное пластину.
Машина из спирали Настраиваемая опция для добавления машины для покрытия.
Сушильная машина для воздушного насоса Настраиваемая опция для добавления воздушного насоса.
Комковой детектор Настраиваемая опция для добавления функций обнаружения комки в измерительный инструмент на диаметра китайских брендов или настройка других брендов, таких как Sikora/Zumbach/Proton/Takikawa.
Струйный принтер Imaje/Kgk/Leibinger настраивается.
Измерение эксцентричности Бета/Sikora/Zumbach/Proton/Takikawa настраивается.
Висящая электронная плата дисплея Настраиваемая опция для добавления двухстороннего светодиодного электронного экрана или других типов.
Интеллектуальная система управления рецептами Настраиваемая опция для добавления интеллектуальной системы управления формулами, хранения данных, таких как натяжение проволоки, температура предварительного нагрева, внешний диаметр экструзии, расстояние между проволоками и давление воздуха в ПЛК. Используя режим связи Profinet Bus, поддержка сбора и импорта данных MES, доступ к производству в один клик к производству, старт в один клик и реализация цифрового интеллектуального производства.
Периферийное вспомогательное оборудование Поддержка настройки дополнительного периферийного вспомогательного оборудования или специальной индивидуальной линии экструзии.
Электрическая проводка 2,5-метровая верхняя кабельная кабельная подставка, воздушные трубы, сигнальные провода и кабель питания, расположенные с изоляциями, входной отверстие из верхней части коробки электрического управления, настраиваемые альтернативные методы.
Правила безопасности и стандарты Производится в соответствии с китайскими стандартами безопасности CCC, настраиваемых в соответствии со стандартами безопасности CE/CSA/UL.
Стандарты питания 3-фаза 380 В/50 Гц, настраиваемый для различных напряжений и частот в различных странах и регионах.




Особенности продукта

● Быстрая резьба: Просто нажмите кнопку, чтобы поднять нагревательную камеру. Камера печи опускается до герметизации и нагревается после резки провода.

● Проектирование утечки: Уникальные конструкции герметизации и позиционирования гарантируют, что фланец не протекает материал, а уровень высоты экструзионной головки остается стабильным даже для долгосрочного использования.

● Защита от неисправностей: Оснащено с помощью неисправной функции для нагревательной духовки. В случае частичного повреждения нагревательных элементов, вызывая падение температуры, оборудование будет звучать только тревогу, снизить скорость работы и продолжать обеспечивать нормальное производство кабелей длинной длины.

● Эффективно и экологически чисто: Вход и выход духовки оснащены регулируемыми перегородами для уменьшения потери тепла. Кроме того, вход и выход духовки оснащены вентиляционными отверстиями для поддержания чистой производственной среды.

● Разумный: Интеллектуальная система управления формулами может быть настраиваемой. Он имеет доступ к однокачественной форме к формуле SOP, подготовку стартапа в один щелчок, запуск на один щелчок и Smart Control.

● Легкое обслуживание: Клиенты за пределами Китая могут настроить использование системы управления шиной Profinet, которая обеспечивает быструю и низкую передачу сигнала. Пока есть коммуникационная сеть в любой стране или регионе, можно быстро реализовать удаленные неисправности, устранение неполадок и услуги по техническому обслуживанию.
