Механизм экструзионной оболочки проволоки и кабеля

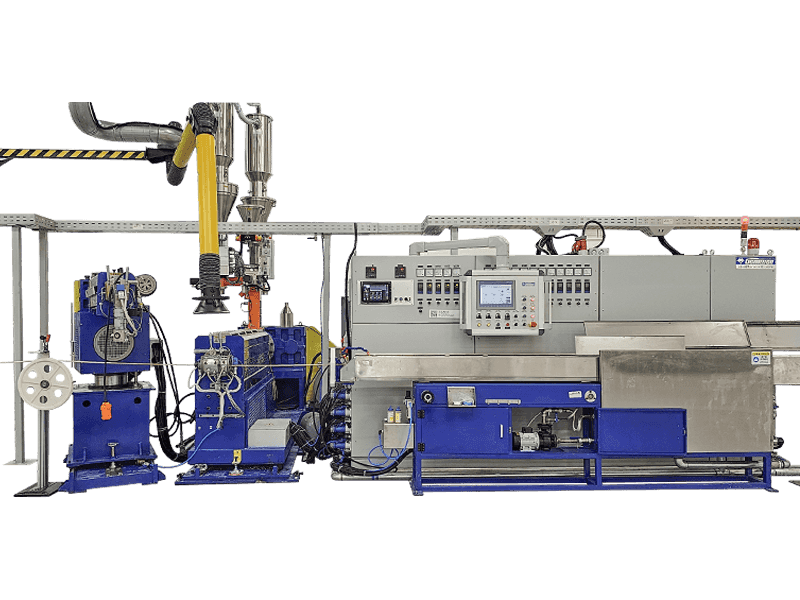

ПВХ/PE/PP/PU Extrusion Extrusion Cable

ПЭМ/PP/PP/PU Extrusion Cable-это нестандартное оборудование с настройкой. Основная модель машины, как правило, составляет 70-150 мм, которая обычно используется в методах производства экструзии проволоки и кабельной оболочки. Экструдированный материал имеет низкую вязкость, хорошую текучесть и низкую сопротивление, легко пластифицируется и образуется. Отличный экструдер оболочки имеет следующие характеристики: равномерная пластизация винта, точная контроль температуры, удобство, легкая регулировка на отклонении головки машины, гладкая поверхность оболочки без литьевых следов, гладкое направляющее колесо без повреждения проволоки, устойчивого диаметра проволоки, устойчивости к устойчивости и натяжению пособия, смены оттапления и выплаты, не останавливая машину, сохранение трудовой конструкции, и красивая проводная оболочка. Разные пользователи будут иметь разные потребности при заказе этой машины. Наша компания может поддерживать персонализированную настройку в соответствии с потребностями пользователей. С точки зрения аппаратного обеспечения, мы можем предоставить различные модели и основные бренды аксессуаров для пользователей на выбор. С точки зрения программного обеспечения для электрического управления, мы также можем предоставить экономические и практические или наиболее продвинутые методы электрического управления. Из -за различных общих конфигураций цена этой машины также сильно различается. Следовательно, основным фактором, который определяет цену этой машины, является позиционирование уровня конфигурации продукта пользователя. Кроме того, поскольку этот продукт представляет собой нестандартное индивидуальное оборудование с небольшим количеством производства, требуется более длительный период для проектирования, производства, установки и цикла отладки. Пользователи должны зарезервировать достаточные циклы закупок для достижения желаемой доставки продукта.

Расследование +
Предыдущая：LSZH/XLPE/TPE/TPU Extrusion Line
Последующая：нет последующей статьи
Подробности продукта

Компоненты

● Выплата
● Напряжение подставка
● Выпрямление стенда

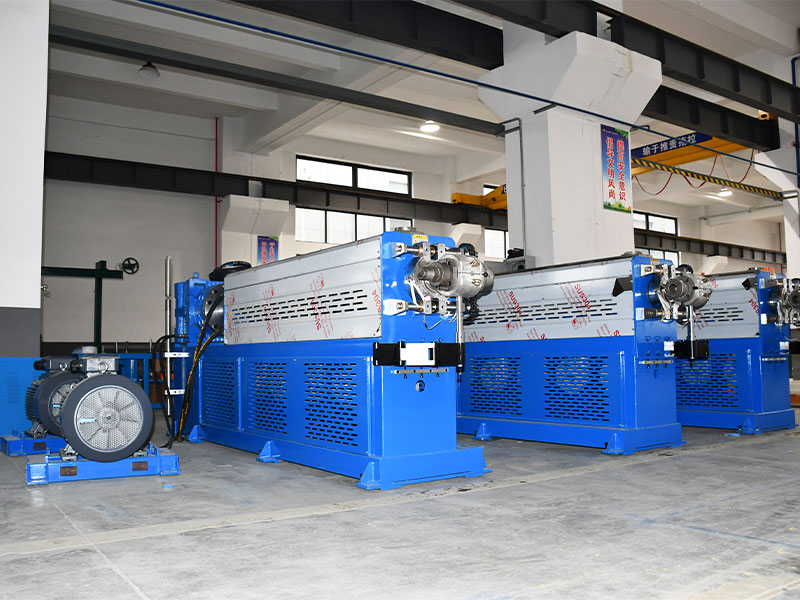

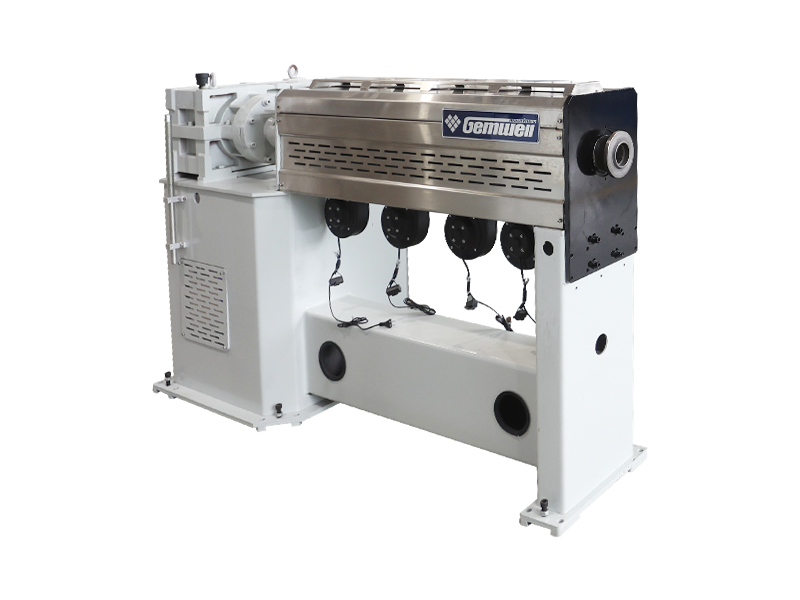

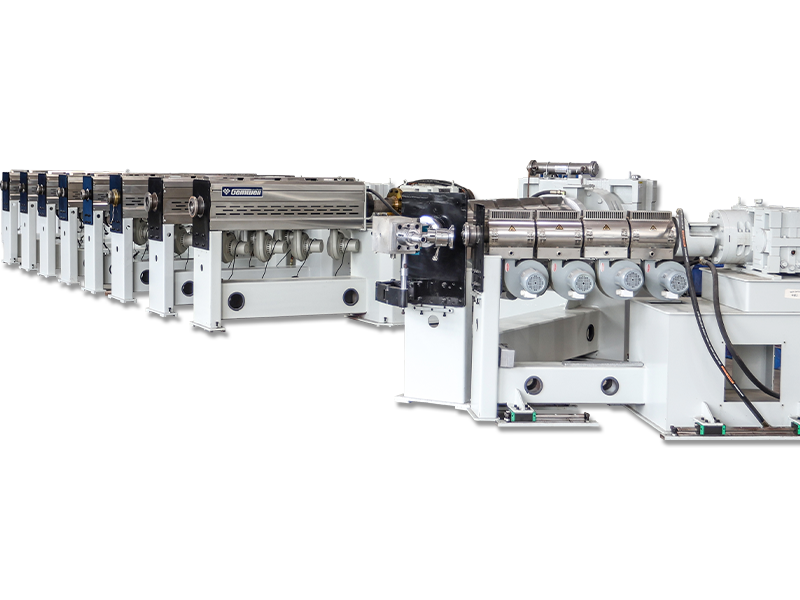

● Главный экструдер
● Экструдерная голова
● Материальная сушильная машина
● Подвижный рывок
● Принтер
● Охлаждающая вода
● Воздушное сопло
● Капстан
● Подставка для накопления проводов
● Счетчик метра
● Лазерный диаметр
● Промышленная частотная искра тестера
● Занимать
● Электричество управление ящиком

Технические спецификации

Основные технические параметры 70 тип 80 Тип 90 тип 100 тип 120 тип 150 тип
Подходящие типы проводов Подходит для кабеля данных, компьютерного кабеля, высокочастотного кабеля, электрического кабеля, шнура питания и другого провода, экструдированной оболочкой.
Яркий диапазон Ø2-8 мм Ø3-10 мм Ø5-14 мм Ø8-16 мм Ø16-36 мм Ø30-60 мм
Закончен внешний диаметр Ø3-10 мм Ø4-12 мм Ø6-16 мм Ø10-20 мм Ø18-40 мм Ø35-65 мм
Диапазон скорости провода 30-200 м/мин 20-150 м/мин 10-80 м/мин
Машинная структура Возьмите головку экструдера в качестве центральной оси, все детали от выплаты до захвата линейно распределены. Стандартная линия экструзии имеет центр высоты 1 метра и общей длины 30-40 метров
Тип выплаты проводов Без валата подставка для выплаты, электрическая подъем. Тип мощности выплаты может быть настроен, чтобы быть активным или пассивным, а также может быть настроен тип подставки для выплаты, например, тип типа вала/тип портала.
Спецификация катушки выплаты Ø500/Ø630/Ø800/Ø1000/Ø1250 Ø1000/Ø1250/Ø1600/Ø2000/Ø2500
Выплата 3,7 кВт двигатель передачи 5,5 кВт моторная коробка передач
Тип натяжения выплаты Рама рама натяжного натяжения вертикальной железной дороги или натяжение натяжения вала, настраиваемая в других стилях Рама натяжения рычага вала, настраиваемая в других стилях

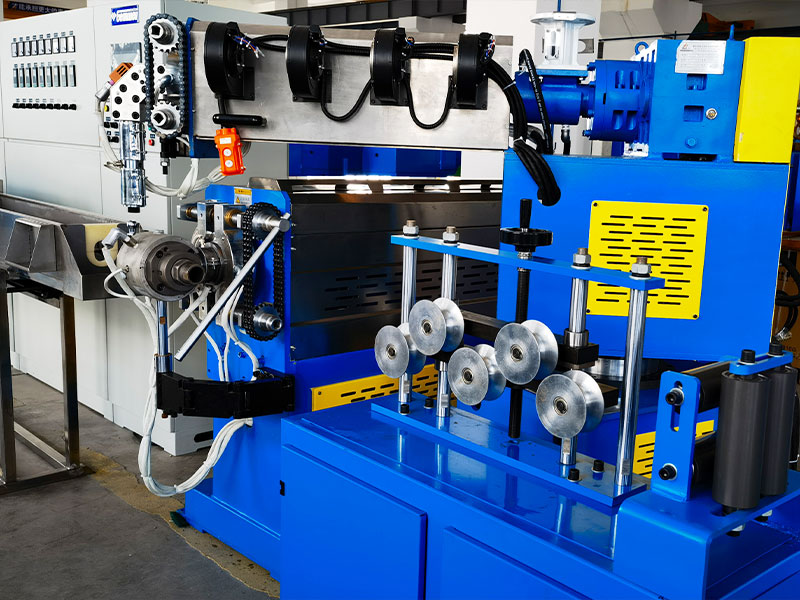

Выпрямляющая рама Пятиколесная подставка для выпрямления проводника, внешний диаметр выпрямления проводника-Ø100, оснащен ящик для инструментов.
Вывод экструдера клей 130 кг/ч 150 кг/ч 220 кг/ч 270 кг/ч 380 кг/ч 560 кг/ч
Сила экструдера 30 кВт 37 кВт 45 кВт 55 кВт 75 кВт 132 кВт
Винт параметр L/D: 26: 1 ， Коэффициент сжатия: ПВХ 2.7 Двойной резьбовой винт/PE 3.2 ОДИН ПИНТ/ПП. 3.2 ОДИН ПИНТ/PU 3.2 ОДИН ПИНТ ПРИМЕНЕНИЯ
Тип отопления Тело экструдера изготовлено из литой алюминиевой нагревательной катушки, шея экструдера изготовлена ​​из катушки для медной кожи, а головка экструдера изготовлена ​​из литой алюминиевой нагревательной пластины. Зажим/кубик с экструдером изготовлен из кварцевой нагревательной пластины.
Контроль температуры Тело экстрадера 4 экструдер зажима 1 шея экструдера 1 головка экструдера 1 умирает 1. Тело экструдера 5 экструдер зажима 1 шея экструдера 1 головка экструдера 1 Die 1. Тело экструдера 6 экструдер зажима 1 Вытяжка.
Нагревающая сила 18 кВт 22 кВт 27 кВт 32 кВт 40 кВт 60 кВт
Охлаждение ствола Четырехступенчатый центробежный вентилятор Пятиступенчатый центробежный вентилятор Шестиступенчатый центробежный вентилятор
Материальная сушильная машина 50 кг 100 кг 150 кг
Сотовая тарелка Машина изготовлена ​​из нержавеющей стали 316 без гальванизации. Он имеет внутреннюю структуру потока, с отверстиями потока, взаимосвязанными патчами без мертвых углов. Сосовая тарелка и фланцевые запечатаны запечатаны коническим герметиком, чтобы предотвратить утечку.
Тип головы Регулируемая головка машины, спецификация бункера настроена в соответствии с диаметром провода. Он может быть спроектирован с помощью одного/двойного слоя. Он также может быть настроен к типу головки экструдирования автоцентрирования.
Главный бренд Глава машины сделана в Китае и может быть настроена на другие бренды, такие как Eurotek, Unitek, Eurocab и Microdia
Головной зажим Существует две половинки зажима для головки машины, с двумя наборами вверх и вниз винтных стержней синхронно. Можно включить односторонний ключ, а другие типы зажимов для головных машин могут быть настроены.
Уровень головы Принимая двойную конструкцию штифта с фланцем на фланце, уровень высоты головы остается неизменным в течение длительного времени.
Подвижный рывок Обычный проточный резервуар, без циркуляционного резервуара, изготовленный из материала SUS304, малый резервуар стандартная длина составляет 1250 мм, можно настроить постоянный тип температуры.
Принтер Электрическое перемешивание принтера чернил, другие типы печати или добавление устройства для впрыска для разбавителя капельницы можно настроить.

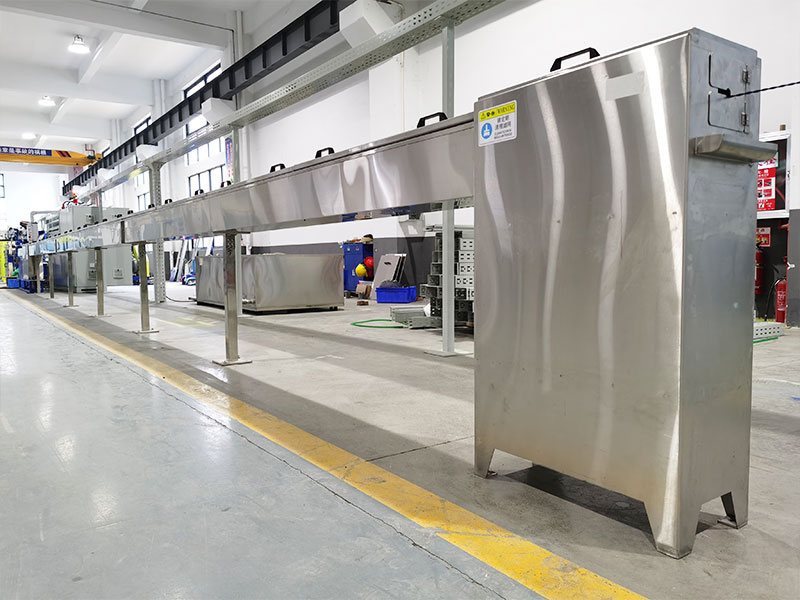

Резервуар для водяного охлаждения 10-метровый монослой U-образный резервуар, циклическое водяное охлаждение, интегрированный материал SUS304, двойной бак или длина бака или длину бака.
Высокий сог для высокого давления Открытый воздушный сопло, с материалом для Mabine Pom и двойной конструкцией воздуха, расположенной в подвижном баке, охлаждающем баке, Capstan. Другие виды воздушных сопла могут быть настроены.
Тип Capstan Анодное алюминиевое колесо двойное колесо капстан Caterpillar Capstan
Диаметр колеса Кэпстана Ø500 двухколесный Ø600 двухколесный, может быть настроен с 800 колесами или другими типами 4 пары цилиндров, 800 кг 5 пары цилиндров, 1200 кг
Кэпстан власть 3,7 кВт серво -моторная коробка передач 5,5 кВт серво -моторная коробка передач

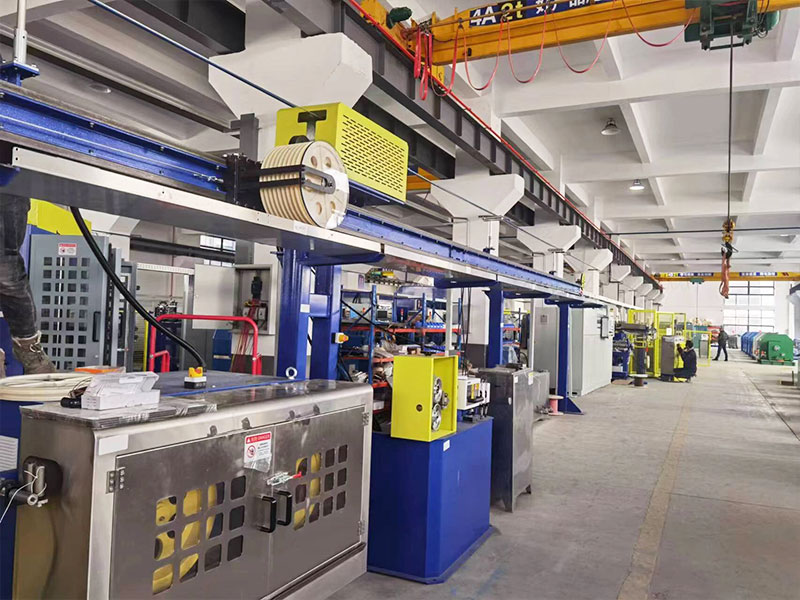

Подставка для накопления проволоки Горизонтальная натяжная подставка для накопления проволоки, общая длина 12 метров, 10 канавок 9 канавков на колесе для хранения проволоки, общее хранилище проволоки 200 метров, настраиваемые настройки магнитного порошкового сцепления, вертикальные или другие типы. Нет
Диаметр колеса проволоки Ø300, Спецификация диаметра колеса может быть настроена Ø400, Спецификация диаметра колеса может быть настроена Нет
Счетчик метра Счетчик метра типа давления, окружность измерителя колес 500 мм, обнаружение энкодера, регулируемый коэффициент коррекции метра, настраиваемые другие типы счетчиков счетчиков. Caterpillar Capstan с функцией подсчета счетчиков можно настроить другие модели.
Тип захвата Занятия без вала, электрический подъем, провод винтовых стержней, другие типы настраиваются. Конечная осевая основа, режим затягивания крутящего момента, можно настроить другие типы.
Спецификации захвата Ø500/Ø630/Ø800/Ø1000/Ø1250 Ø1000/Ø1250/Ø1600/Ø2000/Ø2500
Возьмем силу 3,7 кВт двигатель передачи 5,5 кВт двигатель ＋ коробка передач
Лазерный диаметр Можно настроить точность измерения диаметра с одной осевой диаметром, измерение точности 0,001, такие как другие бренды, такие как Sikora/Zumbach/Proton/Takikawa.
Промышленная частотная искра тестера Сделано в китайском языке с высоким напряжением тестирования Spark-Spark, диапазон напряжений 0-15 кВ, настраиваемые другие бренды, такие как Clinton/Sikora/Proton
Управление электрической коробкой Экологически чистые пламени, сдерживаемая краска, электрический шкаф Victor, Weinview 10 ”HMI, Siemens PLC, Scheider Switcheres, контроллер температуры RKC, марки двигателя и частотного преобразователя.
Валовая власть 60 кВт 72 кВт 80 кВт 95 кВт 130 кВт 200 кВт


Необязательные элементы настройки

Фронт Капстан Ø500 может быть настроен на передний капстан двойного колеса Ø600 может быть настроен на передний капстан для двойного колеса Ø800 кг, передний капстан Caterpillar может быть настроен
Инъекционная машина Инъекционная машина настраивается, горизонтальная литьевая машина для инъекции предпочтительнее экструзии оболочки.
Внутренний/внешний слой экструдер Внутренний/внешний слой экструдер может быть настроен с предпочтительной V-образным макетом.
Обнаружение давления Давление Датчик или взрывозащитный защитный клапан может быть добавлен в фланцевую пластину головки машины.
Вакуумный экстрактор Вакуумные устройства могут быть добавлены на входную нагрузку машины.
Спиральный цвет мастер -пакетный миксер Спиральный мастер -пакетный миксер настраивается.
Силовая машина Настраиваемый вариант для добавления порошковой машины с электрическим перемешиванием или электростатической экологически чистой порошковой машины.
Проводная резка машина Проводная машина настраивается.
Намоточная тарелка Настраиваемые параметры, чтобы добавить простую или быстрое намоточное пластину.
8-ти типа машины для покрытия 8 типов настраиваемых настраиваемых машин.
Автоматическая машина/машина с обертыванием Автоматическая машина/оберточная машина настраивается.
Воздушный насос дует сушилка Настраиваемая сушилка для воздушного насоса настраивается.
Комковой детектор Настраиваемая опция для добавления функций обнаружения комки в измерительный инструмент на диаметра китайских брендов или настройка других брендов, таких как Sikora/Zumbach/Proton/Takikawa.
Струйный принтер Imaje/Kgk/Leibinger настраивается.
Измерение эксцентричности Бета/Sikora/Zumbach/Proton/Takikawa настраивается.
Водяной чиллер Водный чиллер настраивается, а резервуар имеет межслойную изоляционную структуру.
Висящая электронная плата дисплея Настраиваемая опция для добавления двухстороннего светодиодного электронного экрана или других типов.
Интеллектуальная система управления рецептами Настраиваемая опция для добавления интеллектуальной системы управления формулами, хранения данных, таких как натяжение проволоки, температура предварительного нагрева, внешний диаметр экструзии, расстояние между проволоками и давление воздуха в ПЛК. В режиме связи шины он поддерживает сбор и импорт данных MES, доступ к производственному процессу, стартап в один клик и достигает цифрового интеллектуального производства.
Периферийное вспомогательное оборудование Поддержка настройки дополнительного периферийного вспомогательного оборудования или специальной индивидуальной линии экструзии.
Электрическая проводка 2,5-метровая верхняя кабельная кабельная подставка, воздушные трубы, сигнальные провода и кабель питания, расположенные с изоляциями, входной отверстие из верхней части коробки электрического управления, настраиваемые альтернативные методы.
Правила безопасности и стандарты Производится в соответствии с китайскими стандартами безопасности CCC, настраиваемых в соответствии со стандартами безопасности CE/CSA/UL.
Стандарты питания 3-фаза 380 В/50 Гц, настраиваемый для различных напряжений и частот в различных странах и регионах.




Особенности продукта

● Высокая добыча добычи: Винт-оптимизированный дизайн, устойчивый к износу, непринимающую, хром без падения, без безклений, быстрая изменение цвета, высокая скорость линии, высокий добыча.

● Широкий спектр приложений: В зависимости от типа материалов, он может быть оснащен соответствующим винтом экструдера, который может обеспечить однопоточный тип градиента, тип разделения с двойным потоком BM и другие типы винтов.

● Проектирование утечки: Уникальные конструкции герметизации и позиционирования гарантируют, что фланец не протекает материал, а уровень высоты экструзионной головки остается стабильным даже для долгосрочного использования.

● Точный контроль температуры: ± 1 ℃.

● Разумный: Интеллектуальная система управления формулами может быть настраиваемой. Он имеет доступ к формуле SOP, подготовку к стартапу с одним щелчком, запуск на один щелчок и Smart Control.

● Легкое обслуживание: Клиенты за пределами Китая могут настроить использование системы управления шиной Profinet, которая обеспечивает быструю и низкую передачу сигнала. Пока есть коммуникационная сеть в любой стране или регионе, можно быстро реализовать удаленные неисправности, устранение неполадок и услуги по техническому обслуживанию.
