Кантилеверская единственная скручивающая машина

Одиночный тип сильного типа с сильным типом сплит

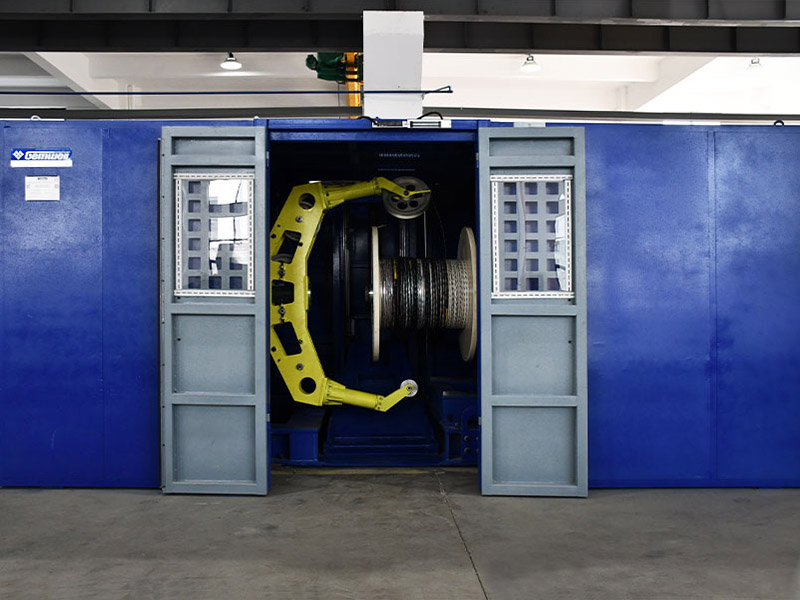

Консольный консоль отделен от внешнего капстана сильной конфилевой машины с сильным типом сильного типа (внешний Capstan и крутящий момент). Эти два механически поворачиваются и вращаются синхронно. Катушка для захвата оснащена крутящим моментальным двигателем и концентрически вращается с кантилевером Stranding. Консольный двигатель Stranding управляет консольной кантилевером и внешней вращающейся частью Capstan, чтобы вращаться синхронно на постоянной скорости; Волезающий двигатель управляет катушкой для повертки и свернут проволоку с переменной скоростью. Внешний Capstan состоит из колесного колеса Capstan и множества шкивов натяжного натяжения. Двигатель управляет колесом Capstan, чтобы вращать, управляя проводами, чтобы продвигаться и скручивать с постоянной линейной скоростью. Разница в скорости образуется из-за постоянной скорости кантилевера и переменной скорости захватывающего шпинделя. Коэффициент разницы в скорости вращения зависит от настройки шага Stranding. Скрученные провода намотаны на катушке мощностью приемного двигателя из-за разницы в скорости. По мере того, как провода накапливаются на катушке от пустого до полного, диаметр постепенно увеличивается. Система управления автоматически настраивает переменную скорость мотора захвата, а дифференциал автоматически переходит к третьей переменной скорости вращения в шпиндель. Так поддерживается производство скрученных проводов на постоянной линии. Эта машина может быть оснащена различными типами вспомогательного оборудования, такими как стойки выплаты, центральные вращающиеся оберточные машины и продольные оберточные машины, чтобы реализовать скручивание различных проводов с внешним диаметром в пределах 10-30 мм. Он обладает высокой эффективностью производства, низкими разломами, а готовые изделия имеют отличные показатели производительности. Этот тип подходит для подготовки проводов, которые требуют более высокой квалификации производительности.

Расследование +
Предыдущая：нет предыдущей статьи

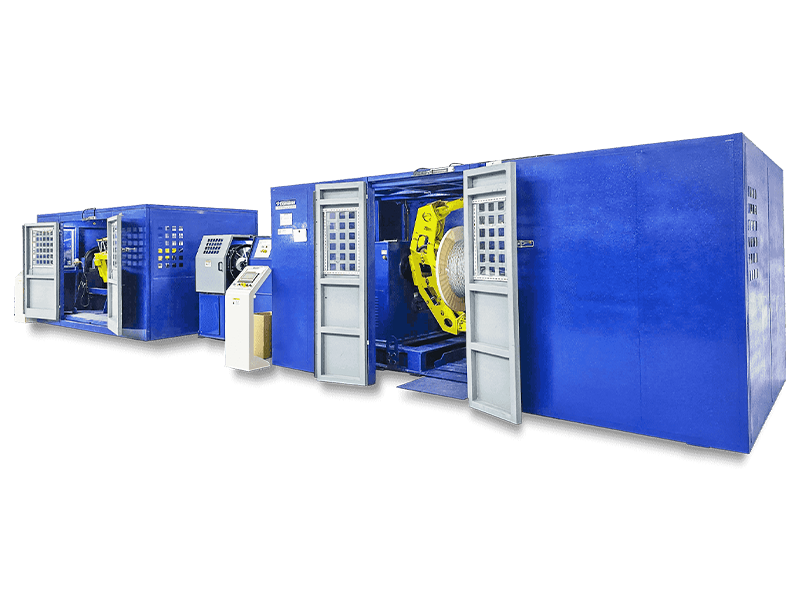

Последующая：Светопроницаемый консольный тип кантилевера (внешний Capstan и Active-Up)
Подробности продукта

Компоненты

● Выплата

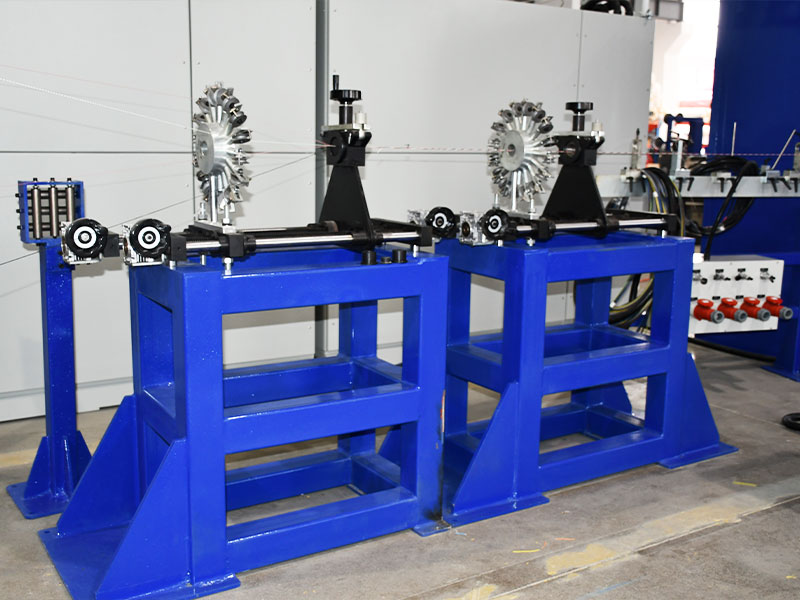

● Концентратор провода
● Постоянное натяжение
● Двойной мульти-ротационный ротационный капстан
● Центральная вращающаяся пленка - необязательная
● Одиночный тип сильного типа с сильным типом сплит

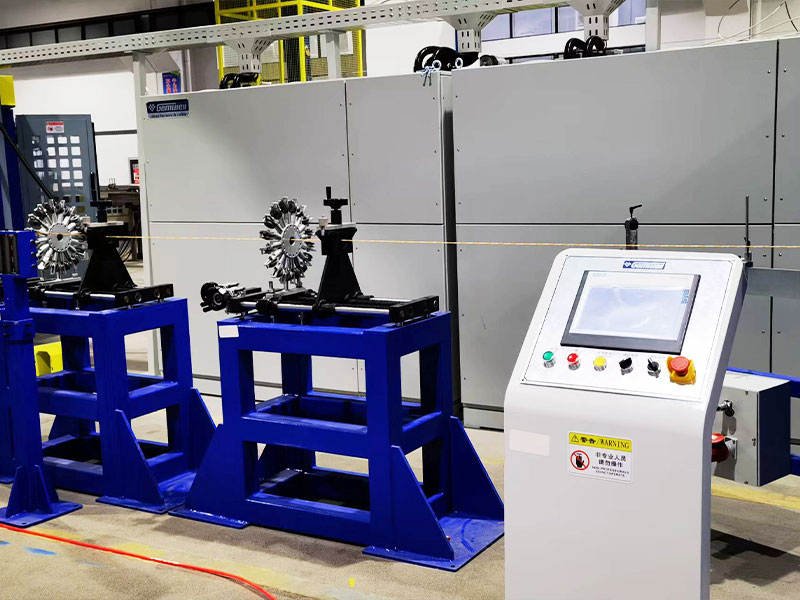

● Система управления
● Периферическое вспомогательное оборудование можно настроить


Технические спецификации

Основные технические параметры 630 тип 800 тип 1000type 1250 тип
Подходящий тип провода Он подходит для перетаскивания цепного кабеля, кабеля управления, кабеля питания, кабеля обработки данных, шнура питания и других многофункциональных проводов в кабелях большого размера.
Спецификация основной проволоки Ø0.8-3.0 Ø1,5-4,0 Ø2.0-6.0 Ø3.5-8.0
Внешний диаметр проводного провода Ø3-8 Ø5-12 Ø7-18 Ø10-25
Спецификации выплаты 400-500 400-630 400-630 630-1000
Тип выплаты Он может быть настроен с различными мощными или пассивными подставками, такими как тип вала, тип без вала, тип заднего поворота и т. Д.
Технические характеристики 630x475 800x600 1000x750 1250x950
Внутренняя дыра катушки Ø80 Ø127
Общая структура машины Возьмите центральную линию однократной основной модели Twist в качестве оси, производственная линия от выплаты до захвата линейно распределена в структуре разделенного типа.
Стренинг умирает Плесень фиксируется в отверстии плесени за концентратором провода, со стандартным внешним диаметром формы 25.
Метод обратного поворота Стандартная конфигурация включает в себя управляемую мощность или пассивную машину выплаты задних поворотов, которая может достичь выплаты задних поворотов и гибкого формирования кабеля. Другие виды стоек выплаты также могут быть настроены.
Свитрие спины 0-120%
Направление S/Z.
Скорость вращения одной скручивающей машины MAX600RPM MAX500RPM MAX400RPM MAX320RPM
Диапазон скорости проволоки 20-80 20-80 20-80 20-80
Проволочный скрученный шаг 20-120 30-180 40-250 50-350
Точность высоты тона При работе с постоянной скоростью точность шага находится в пределах ± 1,5 мм. В процессе запуска/остановки точность шага находится в пределах ± 3 мм.

Консольный материал Легкая и низкая конструкция для сопротивления воздуха. Стальная конструкция труб.
Консольная мощность 18,5 кВт 30 кВт 45 кВт 55 кВт
Основной двигатель тормоза Пневматический дисковый тормоз Гидравлический дисковый тормоз
Тип Capstan Внешний Capstan представляет собой двухколесную вращающуюся систему Capstan с приводным колесом, проводя провод через кумулятивный диаметр динамического обмотки катушки для захвата. И энкодер обнаруживает скорость линии всей машины, обеспечивая обратную связь с скоростью PID на мотор.

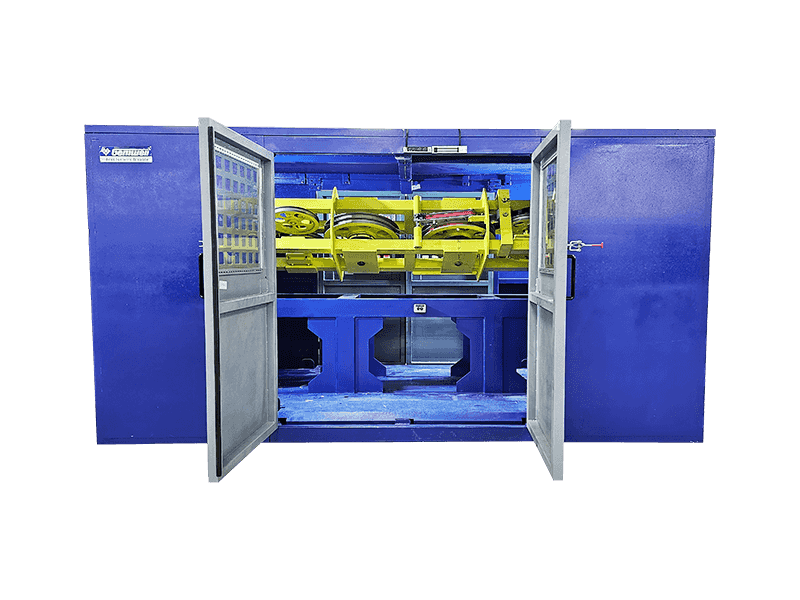

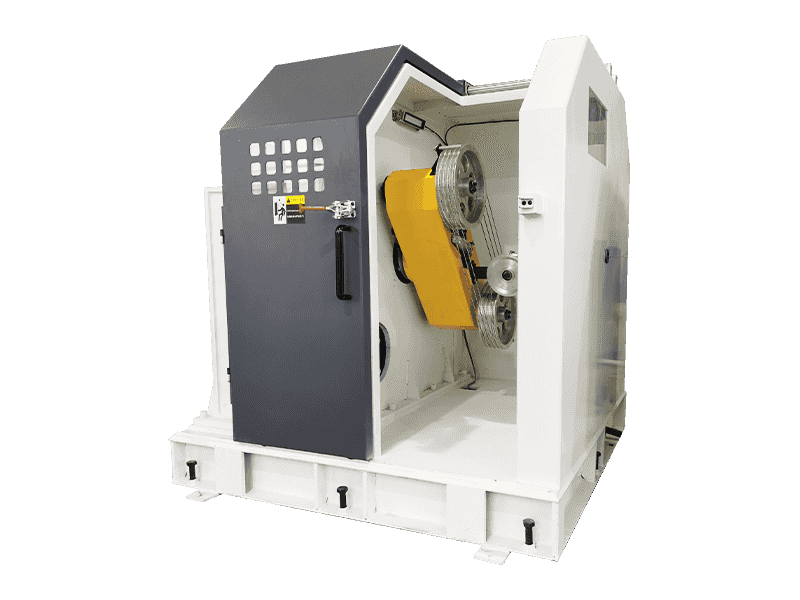

Тип Capstan Вращающийся капстан расположен перед главным твистером, отделенным от основного блока. Вращающийся корпус управляется независимым двигателем. Он имеет многоотборную систему двойного колеса Capstan, с колесом Capstan в качестве фиксированного колеса. Внешний двигатель приводит колесо Capstan, чтобы повернуть через механическую структуру. Приводное колесо - это свободное колесо, которое может иметь линейное возвратное смещение. Внешний сервопривод передает постоянное натяжение в приводное колесо через механическую трансмиссию. Когда управляемое колесо тянет проволоку, он выводит сигнал напряжения, обеспечивая управление обратной связью с крутящим моментом PID на двигатель для захвата.
Диаметр колеса Кэпстана Ø250 Ø350 Ø500 Ø700
Кэпстан власть 3,7 кВт 5,5 кВт 22 кВт 30 кВт
Мотор натяжного натяжения колеса 3,7 кВт сервопривод 5,5 кВт сервопривод 7,5 кВт сервопривод 11 кВт сервопривод
Хозяева роты Гидравлическое электрическое подъемник и катушка для захвата не имеют барьера для доступа в мэйнфрейм.
Метод сжатия катушек Верхняя катушка с укреплением конусных орехов
Вес нагрузки Max400 кг Max600 кг Max1000 кг MAX1500KG
Поглощающая мощность катушки Режим крутящего момента 11 кВт Режим крутящего момента 15 кВт Режим крутящего момента 22 кВт Режим крутящего момента 37 кВт
Установка положения проводной проволоки 1,5 кВт
Обнаружение результатов выплаты материала Аварийный сигнал и автоматическая остановка, когда провод ядра собирается закончить/тревожить, и автоматическая остановка, когда провод сломается.
Тип натяжения выплаты Стандарт заключается в том, чтобы настроить натяжение путем перемещения или добавления/удаления весовых блоков, а также можно настроить для регулировки натяжения с помощью сервопривода.
Тип натяжения захвата Регулируя крутящий момент поглощающего двигателя, чтобы установить натяжение провода, крутящий момент двигателя автоматически отслеживает с увеличением намоткой проволоки, обеспечивая динамически постоянное натяжение во время поступления провода.
Записывающий материал Al, Mylar, хлопчатобумажная лента, нетканая ткань
Внешний диаметр катушки ленты Ø350 Ø450
Ширина ленты 5-30 мм 8-40 мм
Отверстие катушки 50,8/76 Universal
Ленточная мощность 2,2 кВт 3,7 кВт
Скорость записи MAX1800RPM MAX1500RPM
Написание подразделений Стандартный для использования магнитной порошковой муфты можно настроить муфту гистерезиса.
Длина хранения на пленку 400 мм, полоска меняются без разрезания проволоки.
Осмотр поломки полосы Автоматическая остановка, когда полоса будет исчерпана и сломана
Скорость перекрытия 0-50%, настройка программы
Продольные блоки натяжения на пленку Стандартный для использования магнитной порошковой муфты можно настроить муфту гистерезиса.
Продольная пленка пленка Пробирки обмотают другие типы. Могут быть настроены другие типы.
Дисплей напряжения Стандарт без дисплея натяжения. Тип связи цифрового датчика давления, натяжение на растягивании и автоматическое выключение можно настроить.
Управление формулой Пользовательская система управления составами позволяет предоставлять такие данные, как натяжение, температура, внешний диаметр, высота, S/Z, линейное расстояние и барометрическое давление, чтобы подавать в ПЛК, поддерживая сбор данных и импорт для цифрового производства.
Безопасность Автоматическое обнаружение и прогнозирование температуры /вибрации /шума /давления могут быть настроены в соответствии со стандартной конструкцией CE /CSA /UL.
Обнаружение искры Spark Tester может быть настроен.
Стандарты власти Стандарт-3-фаза 380 В/50 Гц, и источник питания может быть настроен для разных стран и регионов.




Особенности продукта

● Эффективная скорость: Одиночный консольный консоль подвергается статическому и динамическому тестированию и калибровке баланса, что приводит к меньшему вибрации и низкому шуму. Основной шпиндель работает на высокой скорости непрерывно, не генерируя тепло, гарантируя эффективную скорость.

● Точный шаг: Внешний вращающийся Capstan управляет несколькими прядями движения проволоки, создавая точный и стабильный шаг перед основной скручивающей машиной.

Из -за постоянного нижнего диаметра колеса Кэпстана и отсутствия других мешающих факторов, шаг остается точным и стабильным.

● Эффективное расположение проводов: Процесс расположения проволоки принимает конструкцию в форме коробки, где катушка проволоки перемещается взад-вперед по прямой линии вместе с коробкой для захвата провода, обеспечивая аккуратно организованное проводное расположение.

● Меньше изгиба: Конструкция ролика Capstan и проволочные колеса применяют большой диаметр, уменьшая изгиб провода и избегая повреждения шага.

● Более легкая эксплуатация: База машины без барьеров, без каких-либо сканистых рампов. Проволочные катушки могут быть напрямую втянуты в машину для загрузки и разгрузки, что делает работу без усилий.

● Разумный: Управление рецептами, обеспечивающие один щелчок рецептов SOP, подготовка к одному щелчке для запуска и активация на один щелчок; предоставляется динамическая обратная связь при повороте скручивания и возврата крутящего момента, обнаружение неисправностей, обнаружение поломки кабеля, метр-кернаус, интеллектуальное управление.

● Легкое обслуживание: Клиенты за пределами Китая могут настроить использование управления автобусом ProFinet, что обеспечивает быструю передачу сигнала и низкоподобного сигнала. Пока есть коммуникационная сеть в любой стране или регионе, можно быстро реализовать удаленные неисправности, устранение неполадок и услуги по техническому обслуживанию.

Связанные продукты
  • 0

    Время создания

  • 0

    Здание здания (м²)

  • 0

    Количество сотрудников

  • 0+

    Интеллектуальная собственность

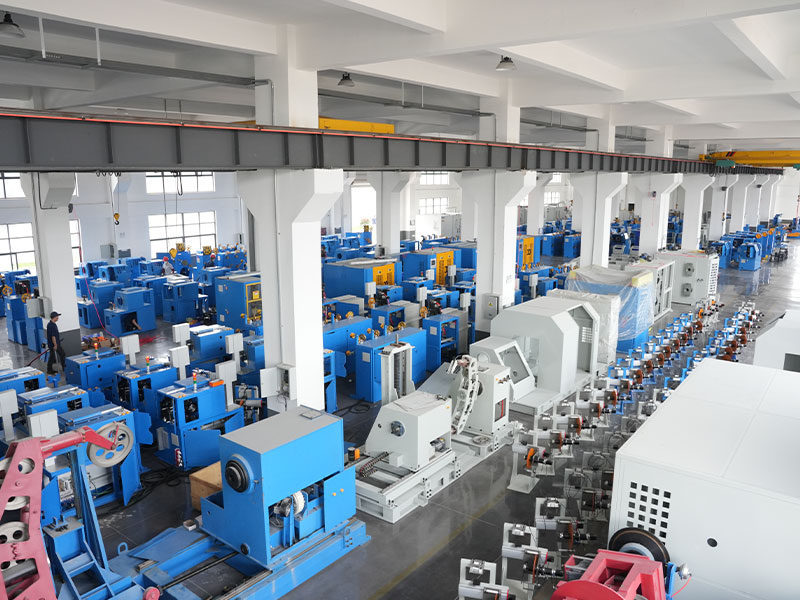

Зрелая фабрика, на которую вы можете рассчитывать
