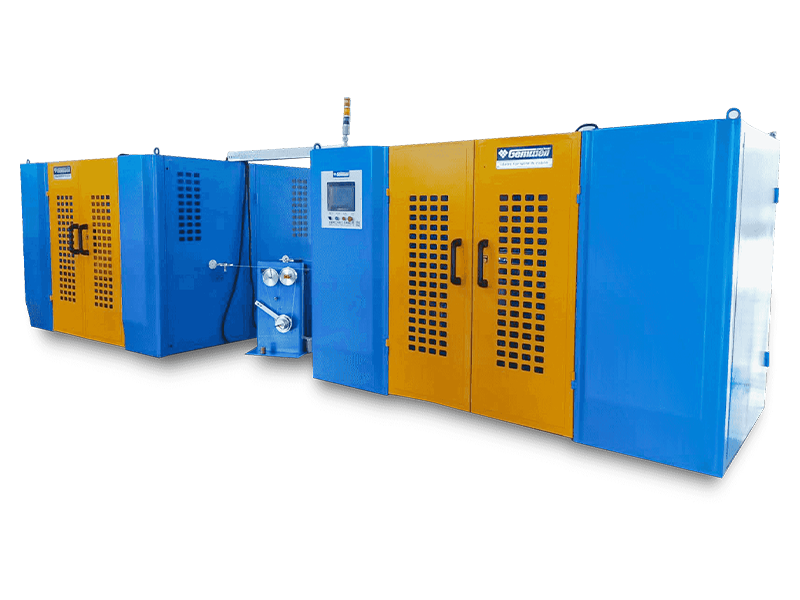

Проводная скручивающая машина

(Двойные ядра + заземляющая проволока + продольная обертка)

Количество головок стоек для выплат может быть расширено и настроено. Когда заземляющие провода добавляются в два или более ядер сигнальных проводов для скручивания пары с помощью свободного внутреннего напряжения загиздания, и когда металлические или неметаллические ленты добавляются для центра вращающейся вращения или продольной обертывания, обычно рекомендуется использовать один метод скручивания. По сравнению с методом двойного скручивания метод единственного скручивания имеет более низкую эффективность производства, но он может получить лучший внешний вид и электрические характеристики качества обертывания ленты. Этот единственный блок скручивания специально разработан для производственной линии (пары скручивающей заземляющей проволочной ленты). Единый скручивающий блок принимает встроенную структуру Capstan. Колесо Capstan установлено на консольном колебании. Двигатель Capstan и кантилеверский двигатель контролируются механическим и электрическим взаимосвязанным механизмом, синхронной работой и, тем самым, достигая беспрепятственного управления электронным шагом высокого уровня. Точность высоты высоты находится близко к одному десятичному месту, которое можно установить в цифровом виде и работать стабильно и точно. Партия по выплате и продольная оберточная часть применяют интегрированный централизованный дизайн, чтобы сэкономить пространство. Катушка для захвата принимает контроллер движения сервопривода в структуре расположения вала, которая не повреждает готовый провод и делает расположение точным и красивым.

Расследование +
Предыдущая：нет предыдущей статьи
Последующая：(Двойные ядра задний поворот + заземляющий проволока + центральная вращающаяся обертка)
Подробности продукта

Компоненты

● Ø400 Интегрированный вал активный подставка для выплаты 3 единицы
● Постоянное натяжение продольной пленки 2 блок
● Концентратор провода 1 блок
● Центр вращающаяся пленка - дополнительная 2 -й блок
● Телескопическая печь 1 единица

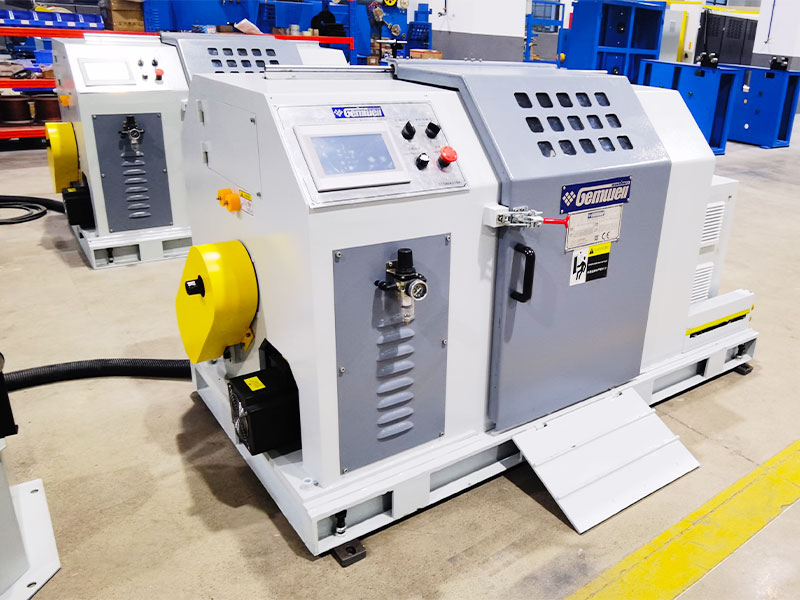

● Ø400 Консольная отдельная скручиваемая машина 1 блок
● Система управления 1 блок
● Периферийное вспомогательное оборудование может быть настроено.


Технические спецификации

Структура выплаты Стандарт представляет собой 3-х головную подставку для активной выплаты вала с 2 головками для выплаты ядра и 1 головки для выплаты медного провода. Другие типы выплат могут быть настроены.
Взаимная структура Стандартом является одноразовая скручивающая машина Ø400 с заземленным валом. Ø500 тип приема может быть настроена.
Общая структура машины Расположение вдоль центральной линии единого поворотного мэйнфрейма, расположенного от выплаты до зачисления соответственно с разделенной структурой
Подходящий тип провода Он подходит для пары скручивания высокочастотных проводов, таких как HDMI, USB3.1, USB4.0 и кабель LAN, а также кабели данных и электронные кабели (2-я ядра заземляющие проволочные или продольные обертывания)
Спецификация основной проволоки Диапазон: Ø0,6-1,8 мм, за пределами этого диапазона, можно настроить
Внешний диаметр проводного провода Диапазон: Ø1,3-4,0 мм, за пределами этого диапазона можно настроить.
Стренинг умирает Стандартный внешний диаметр формы составляет 25 мм.
Метод обратного поворота Нет
Свитрие спины Нет
Направление S/Z.
Скорость ротации выплаты MAX1000RPM (без нагрузки), фактическая рабочая скорость может быть установлена ​​в соответствии со спецификациями провода.
Скорость записи MAX2000RPM (без нагрузки), фактическая рабочая скорость может быть установлена ​​в соответствии с шириной ремня и спецификациями провода.
Диапазон скорости проволоки Формула для расчета скорости провода: одноразовая машина Speed ​​x шаг/1000 = м/мин, с максимальной скоростью 50 м/мин.
Проволочный скрученный шаг Оптимальный диапазон для шага составляет 10,0-50,0 мм, с точностью до одного десятичного места, непрерывно регулируемого без ступеней, выбранных на сенсорном экране.
Точность высоты тона Во время постоянного производства скорости точность шага составляет ± 0,4 мм, а во время процессов запуска/остановки точность шага составляет ± 0,6 мм.
Кантелевер Материал Легкая конструкция прямоугольной стальной трубки с низким сопротивлением воздуха
Кантелеверская сила 3,7 кВт сервопривод.
Торможение хозяина
Пневматический дисковый тормоз.

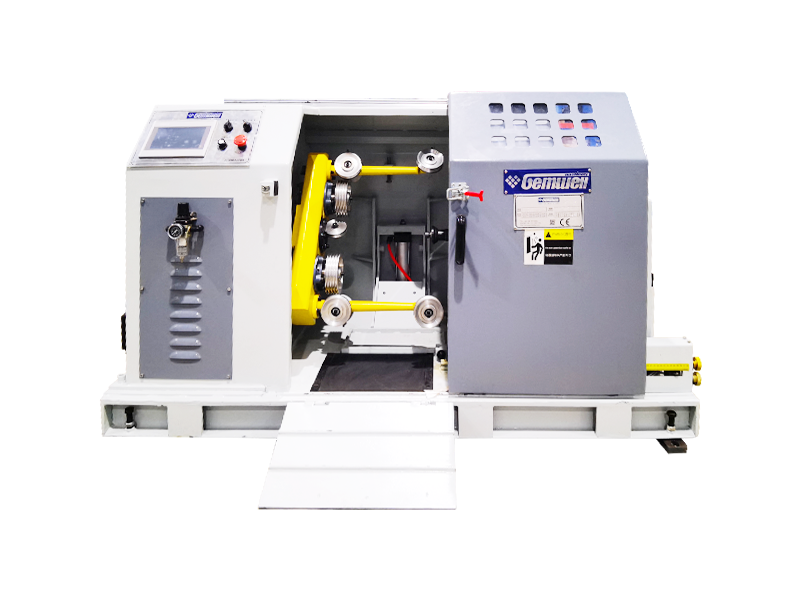

Тип Capstan Кэпстан с двойным колесом оснащен на кантилевере на одноразовом мэйнфрейме.
Диаметр колеса Кэпстана Ø159 Проводное колесо Capstan с 4 канавками.
Кэпстан власть 1,8 кВт сервопривод
Спецификация выплаты Ø400 Инструментальные колеса ABS. 500 выплат могут быть настроены.
Спецификация поступления Ø400 Инструментальные колеса ABS. Можно настроить 500 выплат, с максимальной скоростью при 800 об / мин.
Внутренняя яма катушки Стандартный размер составляет Ø56 мм, с настройкой, доступной для других размеров отверстий.

Катушка веретена Искусственная выплата, электрическая подъемная катушка
Метод сжатия катушек Катушка с затяжкой конусной гайки
Вес нагрузки Max200 кг
Выплата барабана Двигатель 0,4 кВт
Поглощающая мощность катушки Режим натяжения крутящего момента на растяжение моторного момента 1,3 кВт
Установка положения проводной проволоки Тип строки заземления, 0,75 кВт
Выявление отдачи на выявление Аварийный сигнал и автоматическая остановка, когда провод ядра собирается закончить/тревожить, и автоматическая остановка, когда провод сломается.
Тип напряжения Рычаг вала Активная выплата, подвижный и регулируемый вес для регулировки натяжения, управление пидом на скорости выплаты. Занятие натяжения крутящего момента может быть настроено в сервопривод для управления натяжением.
Диапазон натяжения выплаты 3N-40N/0,3 кг-4 кг/300G-4000G
Диапазон натяжения захвата 8N-50N/0,8 кг-5 кг/800G-5000G
Точность напряжения ± 25 г
Записывающий материал Al, Mylar, медная фольга, ptfe, pi
Внешний диаметр катушки ленты Стандартный материал для прокладки, OD Ø300, Доступен индивидуальный вал.
Ширина ленты 3-20 мм
Дыра на катушке 50,8/76
Ленточная мощность 1,8 кВт сервопривод
Натяжение на пленку 1 -нм гистерезис сцепление
Длина хранения на пленку 400 мм, полоска меняются без разрезания проволоки.
Осмотр поломки полосы Автоматическая остановка, когда лента будет исчерпан и сломана
Скорость перекрытия 0-50%, настройка программы
Продольные блоки натяжения на пленку 1 -нм магнитный порошок тормоза
Продольная пленка пленка Стандарт - это бесшовная трубчатая бумажная трубка, также можно настроить другие виды продольных оберточных форм

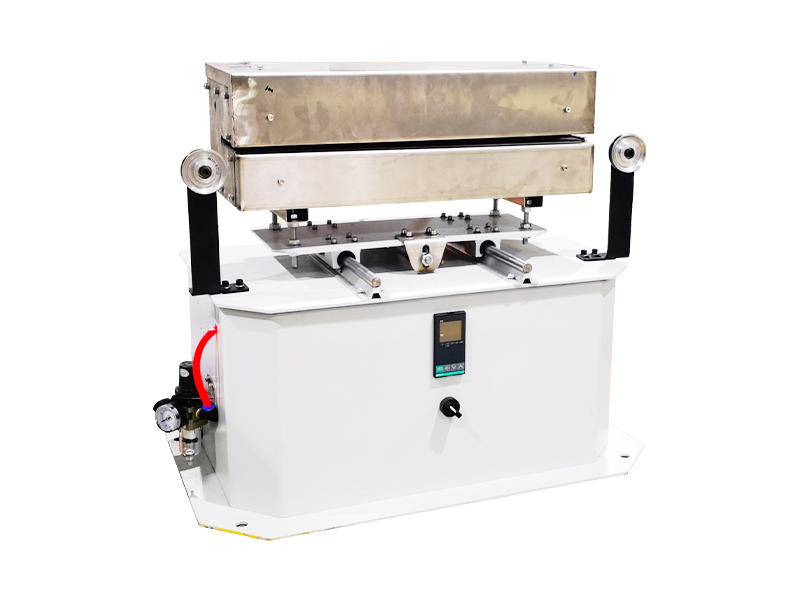

Параметры духовки Телескопическая термостатическая духовка, отодвиньтесь при остановке, чтобы не выпекать проволоку и перейти к выпечке провода при запуске.
Дисплей напряжения Тип связи цифрового датчика давления дисплея, тревога на растяжение и автоматическое выключение.
Обнаружение искры Может быть настроен, чтобы добавить тестер Spark
Управление формулой Пользовательская система управления составами позволяет таким данным, как натяжение, температура, внешний диаметр, высота, S/Z, дистанция обмотки проволоки и барометрическое давление, которые должны быть поданы в ПЛК, поддерживая сбор данных и импорт для цифрового производства.
Безопасность Автоматическое обнаружение и прогнозирование температуры /вибрации /шума /давления могут быть настроены в соответствии со стандартной конструкцией CE /CSA /UL.
Стандарты власти Стандарт состоит из 3-фазовой 380 В/50 Гц, и источник питания может быть настроен для разных стран и регионов.




Особенности продукта

● Быстрая скорость: Вращающийся угол на угла наступает статически сбалансирован и динамически сбалансирован для тестирования и коррекции. Он имеет небольшую вибрацию и низкий шум. Шпиндель не генерирует тепло во время долгосрочной непрерывной работы, а скорость вращения шпинделя быстра.

● Эксклюзивное использование: Подходит для высокоскоростного скручивания различных проволочных сердечков, это предпочтительное оборудование для пары скручивающейся ленты.

● Высокое качество: Консольная конструкция с колесом Capstan вращается с постоянной скоростью, обеспечивая стабильный провод и высокое качество.

● Меньше изгиба: Шкивы и направляющие ролики разработаны с большими диаметрами, чтобы уменьшить изгиб провода, избегая повреждения шага.

● Точный шаг: Мир исключительно «механизм точной передачи внешней мощности и внутреннего капстана» использует сложную механическую передачу для передачи мощности двигателя за пределами скрученного лука в колесо Капстана внутри. Установка основного Кэпстана в качестве контроля движения, используйте контроллеры движения сервоприводов как для скручивающего лука, так и для основного Capstan, чтобы провести точное управление движением цепи и получить точный шаг на любой скорости.

● Эффективное расположение проводов: Процесс расположения проволоки принимает конструкцию в форме коробки, где катушка проволоки перемещается вперед и назад по прямой линии вместе с ящиком для хранения проводов, обеспечивая аккуратно организованное расположение.

● Контроль устойчивого натяжения: Натяжение провода контролируется системой крутящего момента сервопривода, поддерживая постоянное натяжение при переходе с пустого на полную катушку.

● Разумный: Управление рецептами, поиск рецептов SOP в одном клике, подготовка к стартапу с одним щелчком, старт на один щелчок; Динамическая обратная связь скручивающего шага, коэффициента скручивания задней части, обнаружение/обнаружение/остановку отключения разлома при достижении счетчика, интеллектуальная панель управления

● Легкое обслуживание : Клиенты за пределами Китая могут настроить для получения управления автобусом Profinet, что обеспечивает быструю передачу сигнала и низкие помехи. Устранение неполадок и технического обслуживания доступны независимо от местоположения машины в любой стране или регионе по всему миру, если есть сеть связи, а затем можно быстро предоставить услуги по обнаружению неисправностей, устранению неисправностей и техническом обслуживании. .
