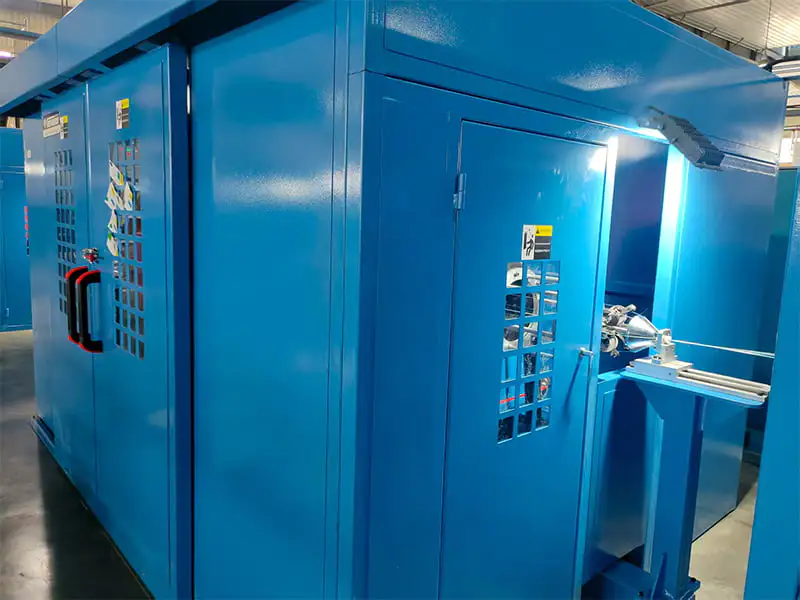

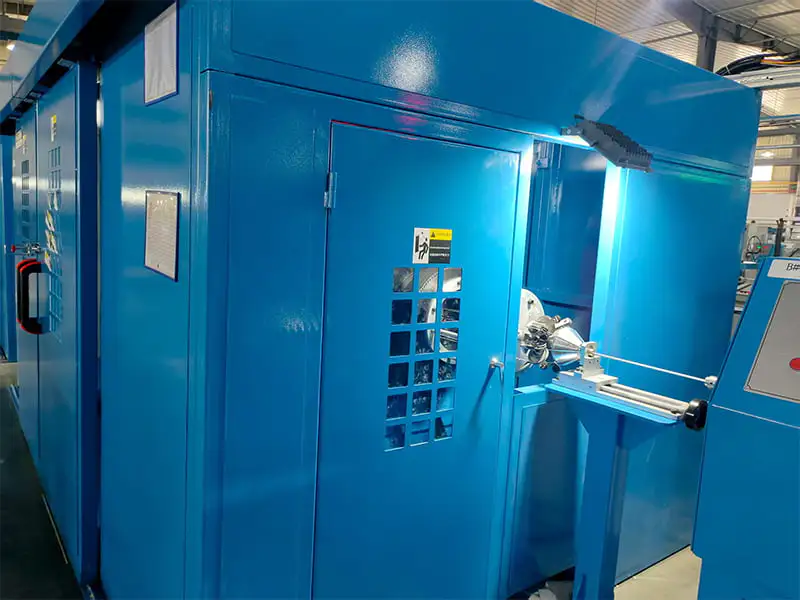

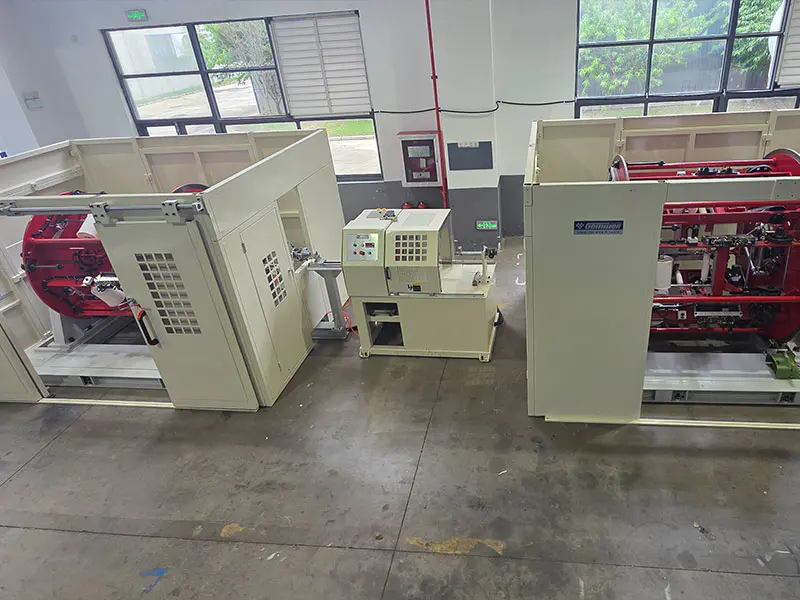

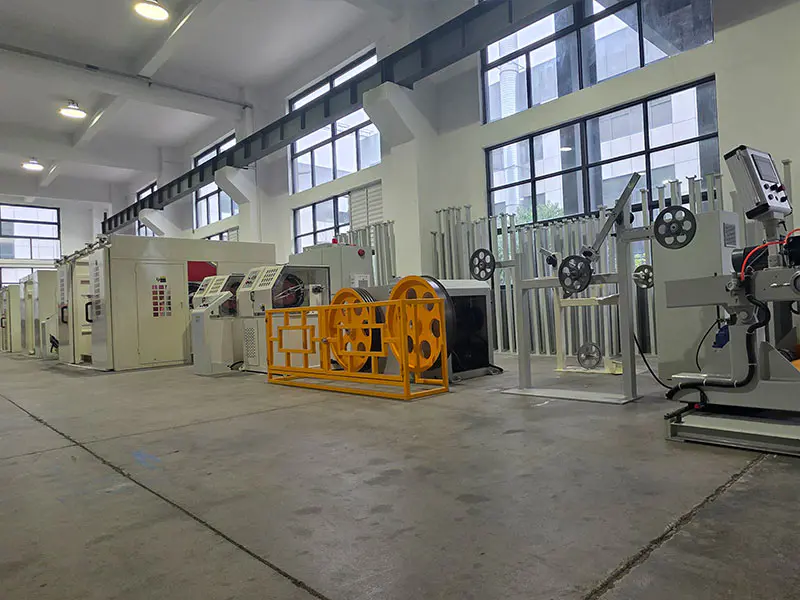

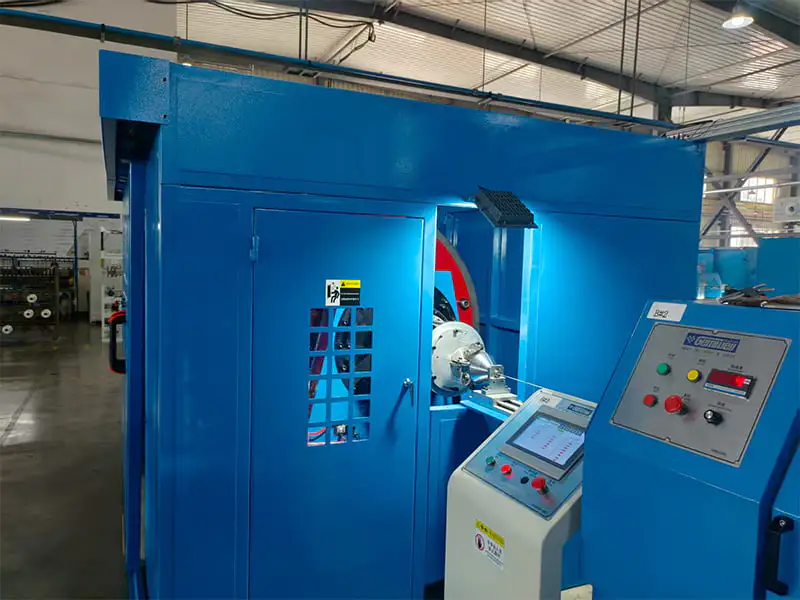

Планетарная линия скрутки высокоскоростного кабеля Ai с активной отдачей

КОМПОНЕНТЫ

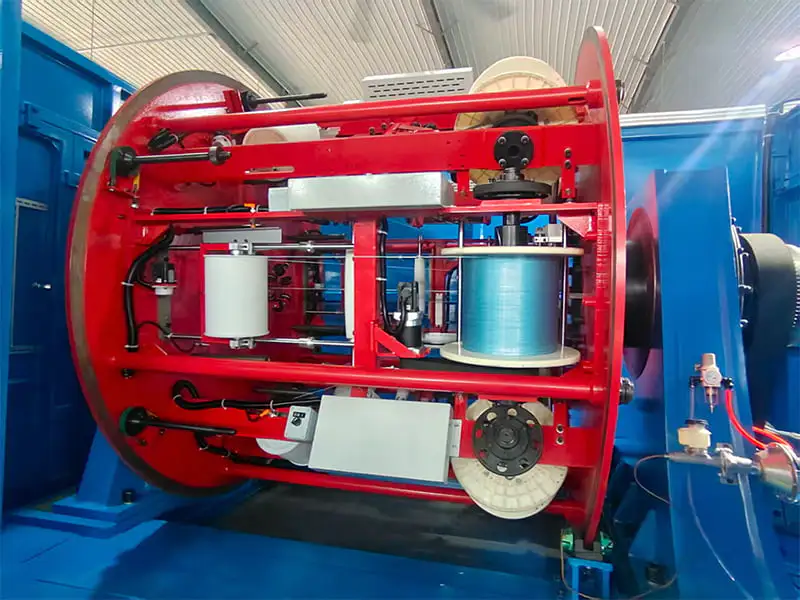

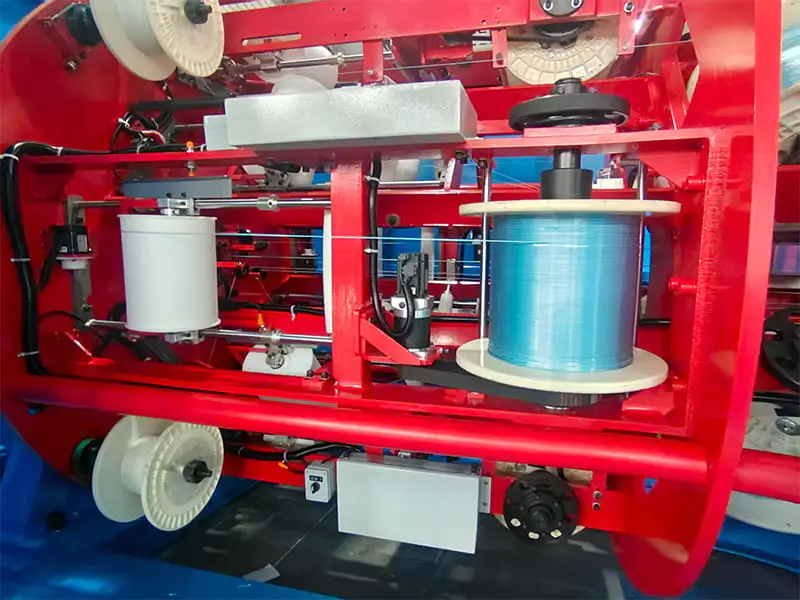

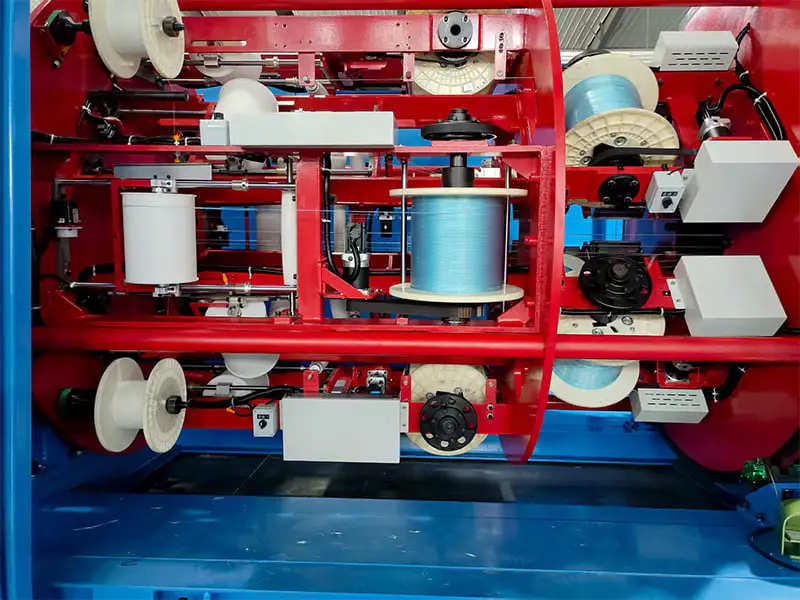

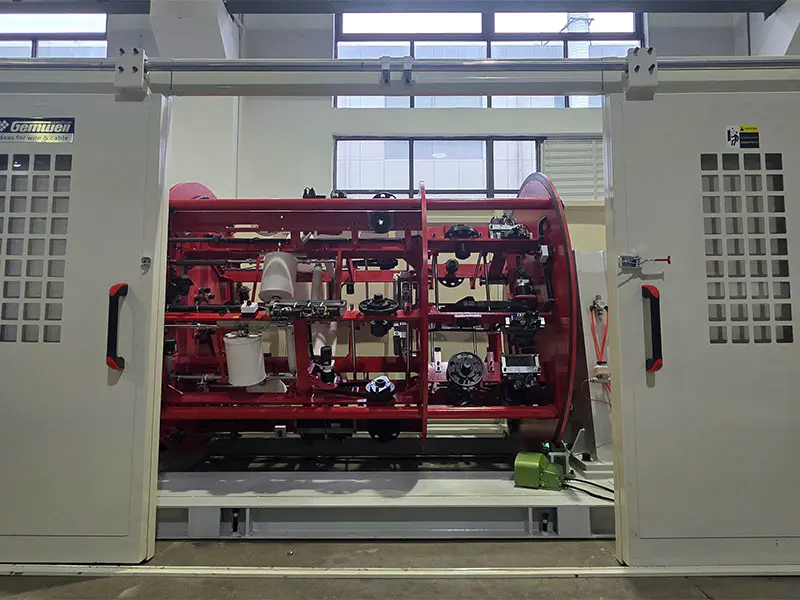

● Планетарная выплата с 4 головками
● Центральная ленточная машина
● Планетарная выплата с 6 головами
● Центральная ленточная машина
● 8-головная планетарная выплата
● Центральная ленточная машина
● Кабестан с двумя колесами
● Безвальный приемный механизм с перемещением катушки
● Электрический шкаф с ЧПУ

Особенности продукта:

Учитывая строгие требования к целостности сигнала в высокоскоростных соединениях 112G/224G PAM4 в вычислительных кластерах AI и центрах обработки данных, высокоскоростные кабели ЦАП (такие как QSFP-DD/OSFP) в настоящее время сталкиваются с серьезными производственными проблемами, включая колебания импеданса, обратные потери и механическую усталость, вызванную плотной прокладкой кабелей.
Планетарная скрутка высокоскоростного кабеля с активной отдачей AI представляет собой специализированное оборудование массового производства, разработанное специально для решения вышеупомянутых проблем, связанных с передачей высокочастотных сигналов. Его основные преимущества воплощены в следующих трех измерениях.

● Динамический контроль натяжения для обеспечения стабильных электрических характеристик:
В системе используется прецизионная отдача с сервоприводом для реализации динамической отдачи с постоянным натяжением для нескольких параллельных кабелей во время высокоскоростной прокладки кабелей. Минимизируя колебания натяжения, он эффективно предотвращает микроскопическую растягивающую деформацию изоляционного слоя, тем самым гарантируя, что характеристическое сопротивление и перекос задержки готовых кабелей строго соответствуют стандартам высокочастотной передачи.
● Специализированный конусный локатор. Скрутка для устранения болевых точек плоских кабелей, препятствующих переворачиванию:
Учитывая физические характеристики плоского кабеля (Twinax), который склонен к скручиванию и смещению (предотвращает переворачивание) во время скрутки, машина оснащена специально разработанным челноком для конусной скрутки. Эта скрутка постепенно направляет кабели перед точкой скрутки, предотвращая переворачивание и обеспечивая равномерное и параллельное напряжение вдоль кабеля. В результате это эффективно устраняет концентрацию физических напряжений, которая в противном случае могла бы возникнуть в результате деформации кромок.

● Устранение структурных внутренних напряжений во время прокладки кабеля:
Это позволяет готовым кабелям обладать повышенной устойчивостью к изгибу и усталостному разрушению в стесненных условиях с высокой плотностью прокладки изгибов, типичных для центров обработки данных, тем самым значительно продлевая срок службы их физических конструкций при длительной эксплуатации.

Технические характеристики
