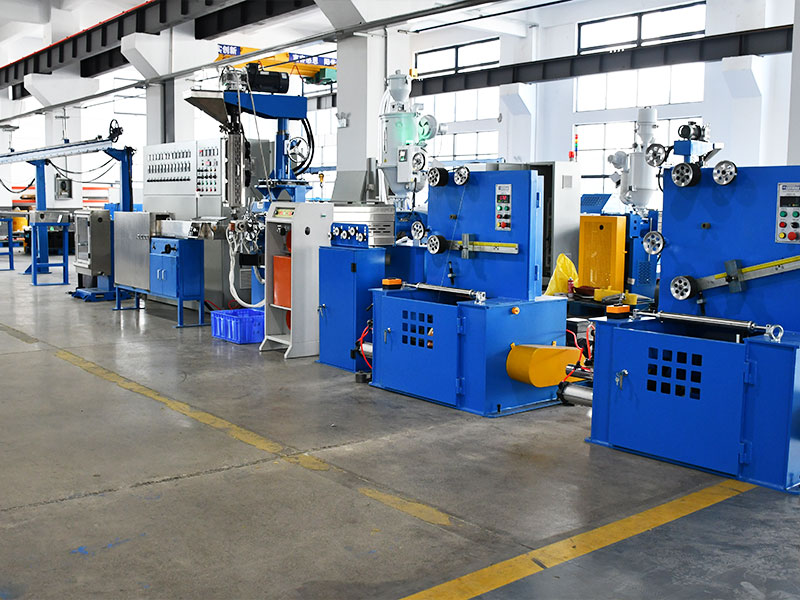

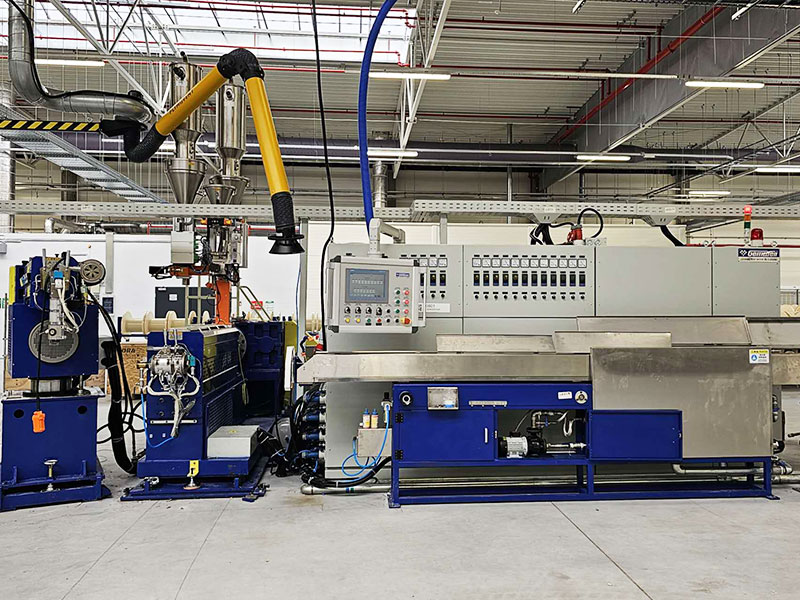

Линия экструзии изоляции для одножильных проводов

Экструзионная линия для изоляции жилы кабеля из ПВХ/ПЭ/ПП/ПУ

ПВХ/PE/PP/PU Core Eosulation Extrusion Line-это нестандартное оборудование с настройкой. Основная модель машины, как правило, 30-65 мм. Он подходит для экструзии твердостного ядра электронных проводов, сигнальных проводов и других проводов. Температура экструзии средней до низкой температуры. Это основное оборудование для экструзионного излучения в отрасли. Желаемый экструдер с изоляцией сердечника имеет следующие характеристики: однородная пластификация винта, точный контроль температуры, высокая концентричность головки машины, устойчивость к диаметру стабильной проволоки, стабильная выплата и натяжение захвата и высокая общая эффективность производства машины. Разные пользователи будут иметь разные потребности при заказе этой машины. Наша компания может поддерживать персонализированную настройку в соответствии с потребностями пользователей. С точки зрения аппаратного обеспечения, мы можем предоставить различные модели и основные бренды аксессуаров для пользователей на выбор. С точки зрения программного обеспечения для электрического управления, мы также можем предоставить экономические и практические или передовые методы электрического управления. Из -за различных общих конфигураций цена этой машины также сильно различается. Следовательно, основным фактором, который определяет цену этой машины, является позиционирование уровня конфигурации продукта пользователя. Кроме того, поскольку этот продукт представляет собой нестандартное индивидуальное оборудование с небольшим производством лотов, требуется более длительный период для проектирования, производства, установки и отладки. Пользователи должны зарезервировать достаточные циклы закупок для достижения желаемой доставки продукта.

Расследование +
Предыдущая：Экструзионная линия для изоляции жилы кабеля из БГГ/СПЭ/ТЭП/ТПУ
Последующая：нет последующей статьи
Подробности продукта

Компоненты

● Окупная стойка
● Выпрямитель

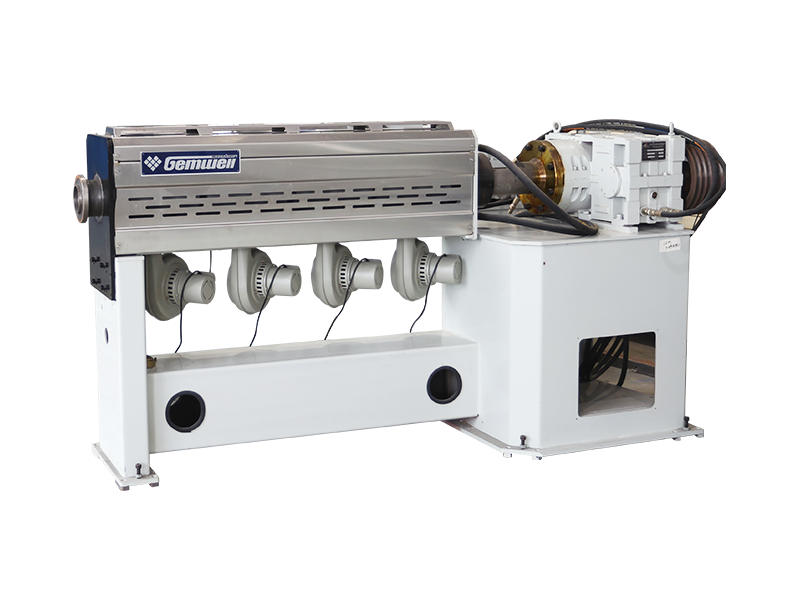

● Главный экструдер
● Экструдерная голова
● Материальная сушильная машина
● Подвижный водост по постоянной температуре
● Резервуар для охлаждающей воды
● Насадка для продувки воздуха
● Капстан
● Подставка для накопления проводов
● Счетчик метра
● Лазерный диаметр
● Высокочастотный искровый тестер
● Принимать
● Электричество управление ящиком
● Ниже приведены пользовательские опции
● Предварительный нагреватель
● Инъекционная машина
● Принтер
● Сбросный клапан с материала BYPASS
● Вакуумное устройство
● Кормление бункерной сушилки
● Комковой детектор
● Водные электростатические конденсаторы
● Эксцентричный датчик
● Электронный рекламный щит
● Другое периферическое вспомогательное оборудование может быть настроено и добавлено.


Технические спецификации

Основные технические параметры 30 25 тип 35 25 Тип 40 30 тип 45 35 Тип 50 35 Тип 60 40 Тип 70 40 Тип 80 40 Тип
Подходящий тип провода Подходит для высокочастотного провода, кабеля обработки данных, электронного провода UL, проводки здания BV/BVR, шнура питания, автомобильного провода и других проводов проводника медного провода Сплошная изоляция изоляция.
Диапазон проводников для стандарта США AWG36-26 AWG34-22 AWG32-20 AWG30-18 AWG28-14 AWG26-10 AWG18-5 AWG12-2
Диапазон диаметра проводника Ø0.13-0,40 мм Ø0.16-0,65 мм Ø0.20-0,81 мм Ø0,25-1,02 мм Ø0,32-1,63 мм Ø0.40-2,59 мм 1,02-4,62 мм Ø2.05-6,54 мм
Диапазон площади проводника 0,01-0,15 м 0,02-0,35M㎡ 0,03-0,75M㎡ 0,1-1,5 м 0,2-2,5 м 0,5-6,0 м 1-16M㎡ 3.5-35M㎡
Экструзия внешнего диаметра Ø0,3-1,0 мм Ø0.4-1,3 мм Ø0,5-1,8 мм Ø0,7-2,3 мм Ø0,8-2,8 мм Ø1.2-3,8 мм Ø1,8-6,0 мм Ø3.0-8,0 мм
Диапазон скорости проволоки 20-200 м/мин 40-400 м/мин
Машинная структура Возьмет головку экструдера в качестве центральной оси, все детали от выплаты до захвата линейно распределены. Стандартная линия экструзии имеет центр высоты 1 метра и общей длины 20-25 метров

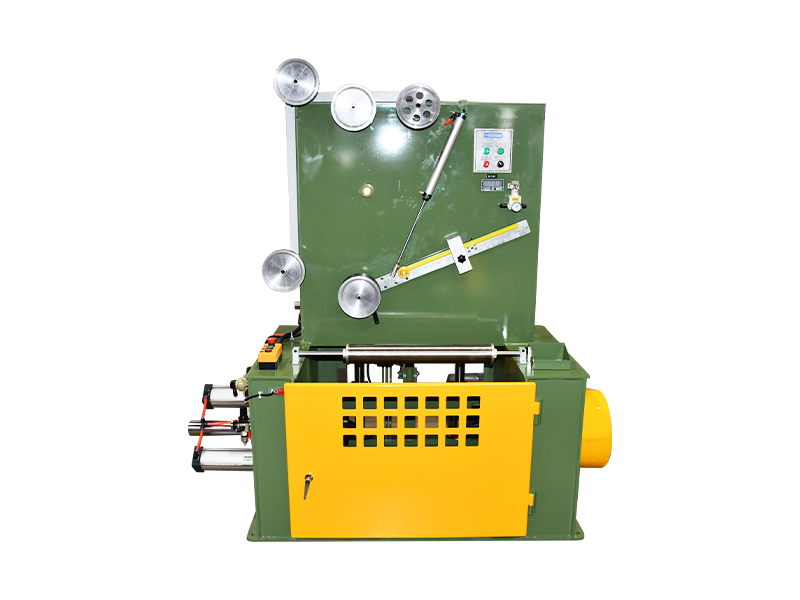

Тип выплаты Бесваловая активная подставка для окупаемости, электрический подъем, пневматическая затяжка, другие типы, такие как выплата флаера, выплата типа вала, выплата типа трения и другая активная или пассивная подставка для окупа также могут быть настроены.
Спецификации выплаты Ø200/300 Ø300/Ø400/Ø500 Ø500/Ø630/Ø800
Окупаемая мощность 3,7 кВт 5,5 кВт 7,5 кВт
Тип натяжения выплаты Переместит или добавление/удаление противовеса для регулировки натяжения, а также можно настроить для настройки натяжения сервоприводом.
Выпрямление стенда Стенд для выпрямления 5-колесного проводника, колесо выпрямляющего проводника-это Ø60, одиночная канавка, с ящиком для инструментов и может быть настроен.
Тип предварительного нагревателя Предварительный нагреватель проводника для медных проводов, предварительный нагреватель горячего воздуха в закрытой печи или в качестве предварительного нагревателя прямого типа может быть настроен.
Мощность предварительного нагревателя проводника 3KVA 5 кВА 8 кВА 10 кВА
Вывод материала экструдера 20 кг/ч 30 кг/ч 40 кг/ч 50 кг/ч 60 кг/ч 90 кг/ч 130 кг/ч 150 кг/ч
Мощность экструдера 7,5 кВт 11 кВт 15 кВт 22 кВт 30 кВт 37 кВт
Параметры винта L/D:28:1, степень сжатия: ПВХ 2,7 винт с двойной резьбой/PE 3.2 однорезной винт/PP 3.2 однорезной винт/PU 3.2 однорезной винт Соотношение L/D составляет 26:1, а материал винта - 38CrMoAlA, сделанный в Китае и может быть настроен.
Тип отопления Литые алюминиевые нагревательные кольца для корпуса, медные нагревательные кольца для грифа, кварцевые нагревательные трубки для зажимов/головок/матриц головки экструдера.
Контроль температуры Корпус3+зажим1+шея1+голова1+штамп1 Корпус4+зажим1+шея1+голова1+штамп1
Мощность нагрева 4 кВт 6 кВт 8 кВт 9 кВт 10 кВт 14 кВт 18 кВт 22 кВт
Охлаждение ствола 3-секционный центробежный вентилятор 4-секционный центробежный вентилятор
Кормление бункерной сушилки 12 кг 25 кг 50 кг
Сотовая тарелка Машина изготовлена из нержавеющей стали 316 без гальванического покрытия. Он имеет внутреннюю управляемую проточную структуру с проточными отверстиями, соединенными между собой фасками без мертвых углов. Сотовая пластина и фланек запечатаны конисным герметиком для предотвращения утечки.
Тип головы Автоматическая центрируя головка экструдера типа U7, равномерное движение внешнего бегунка с глубоким канавкой низкого давления, может быть настроено с помощью различных структур, таких как однослойный/двойной слой/одинъекционная полоса/двойные инъекционные полосы и т. д., регулируемый и другой тип (автоматическое центрирование + микрорегулируемый) также может быть настроен.
Марка головки Глава машины сделана в Китае и может быть настроена на другие бренды, такие как Eurotek, Unitek, Eurocab и Microdia
Зажим головы Существует две половинки зажима для головки машины, с двумя наборами вверх и вниз винтных стержней синхронно. Можно включить односторонний ключ, а другие типы зажимов для головных машин могут быть настроены.
Выравнивание головы Приняв конструкцию с двойным штифтом с фланем головки, уровень высоты головки остается неизменным в течение длительного времени.

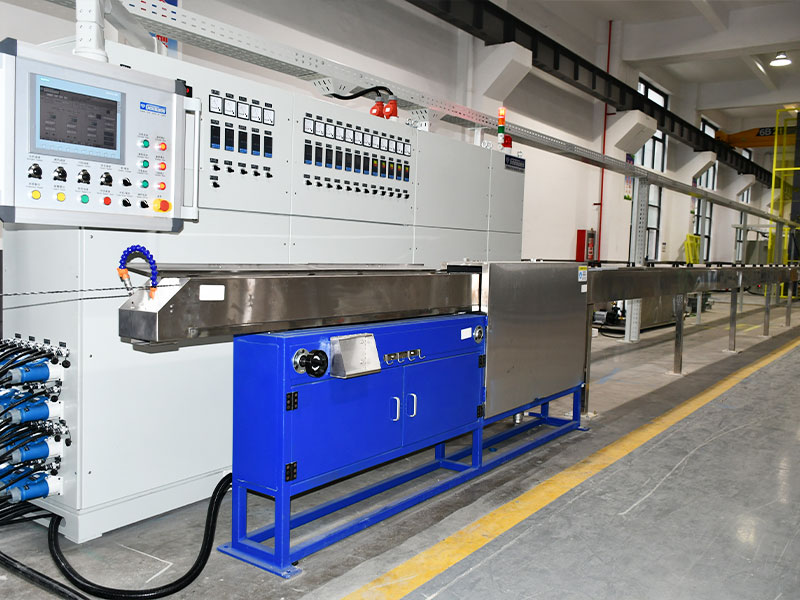

Передвижной лоток Подвижный желоб с постоянной температурой, самоциркуляционный температурный резервуар. Он оснащен двумя нагревательными трубами мощностью 9 кВт, а весь резервуар изготовлен из материала SUS304. Стандартная длина небольшого резервуара составляет 1250 мм, и доступны варианты настройки.

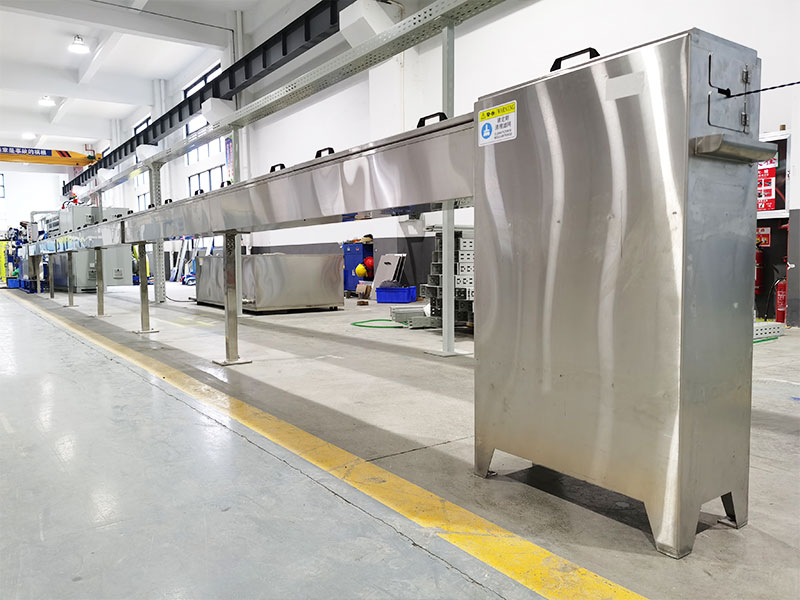

Резервуар для охлаждающей воды 5 метров однослойный U-образный бак 10 метров однослойный u-образный резервуар, циркулирующая система охлаждения воды, без киллера для воды. Весь бак изготовлен из материала SUS304. Двойные U-образные или W-образные резервуары доступны для настройки.
Высоконапорная воздушная форсунка Опрокидывающаяся форсунка обдува, материал POM, двойная система обдува, устанавливается в подвижный водяной резервуар, охлаждающий водяной резервуар, кабестан; другие типы форсунок обдува могут быть изготовлены на заказ.
Тип кабестана Одно колесное ремень типа 3 канавки Облегчённый титановый износостойкий нержавеющий двухшкивный кабестан Анодный алюминий двойной колесный капстан
Диаметр колеса кабестана Ø375 Титановый сплав тип двойного колеса Ø500 тип двойного колеса
Мощность кабестана 3.7 Сервомотор 3,7 Серво -маотор ＋ коробка передач
Накопительно-натяжное устройство для проволоки Накопительно-натяжная стойка для проволоки с наклонной конструкцией, общей длиной 12 метров, стальная пластинчатая направляющая, облегченная беговая тележка, 10 канавок + 9 канавок на накопительном барабане, общая емкость накопления проволоки 200 метров, сервоприводный натяжитель. Возможно изготовление других типов по индивидуальным требованиям
Диаметр накопительного барабана для проволоки Ø100 Ø150, диаметр колеса можно настроить Ø180, диаметр колеса можно настроить Ø250, диаметр колеса можно настроить
Счетчик метра Руководящий счетчик типа колеса с метром окружности колес 400 мм. Он использует энкодер для обнаружения и обеспечивает тонкую регулировку коэффициента коррекции счетчика. Другие типы устройств счета метров доступны. Счетчик измерителя ролика под давлением, с 500 -миллиметровым метром окружности колес.
Приемное устройство Двухголовочное шпиндельное приемное устройство, автоматическая смена рулонов или другие бесшпиндельные приемные машины могут быть изготовлены на заказ.   Двухголовочное бесшпиндельное тип:Электрический подъем, пневматическое затягивание.
Спецификация приемной катушки Ø200/300/Ø400 Ø300/Ø400/Ø500 Ø400/Ø500/Ø630 Ø500/Ø630/Ø800
Мощность приемного устройства 2,2 кВт 3,7 кВт 5,5 кВт
Укладка проволоки на приемную катушку 0,4 кВт сервоприводный двигатель для проводной

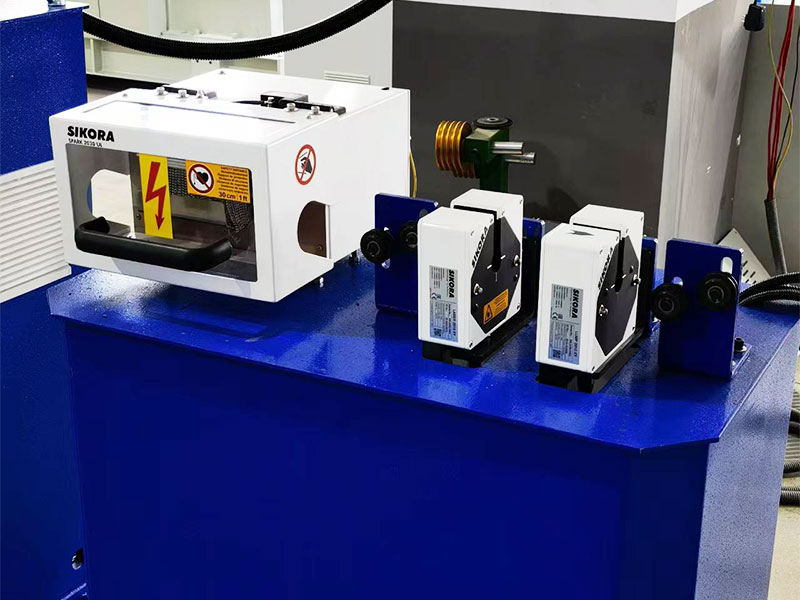

Лазерный измеритель диаметра Одноосевой измеритель диаметра производства Китай, точность измерения 0.001, возможна адаптация под другие бренды: SIKORA/ZUMBACH/PROTON/TAKIKAWA.
Высокочастотный искровой тестер  Высокочастотный искровой тестер производства Китай, напряжение 0-15 кВ, возможна адаптация под другие бренды: CLINTON/SIKORA/PROTON.
Электричество управление ящиком Экологичный электрошкаф VICTOR с огнезащитным покрытием, HMI-панель WEINVIEW 10", контроллер SIEMENS PLC, коммутаторы SCHNEIDER, регулятор температуры RKC. Бренды двигателя и частотного преобразователя могут быть изменены по требованию.
Общая мощность 38 кВт 50 кВт 65 кВт 68 кВт 73 кВт 85 кВт 100 кВт 125 кВт


Дополнительные индивидуальные элементы

Устройство капля Capstan Шпиль для экструзии изоляции жилы (без устройства сброса проволоки) - возможна доработка с добавлением данного устройства.
Тест на давление Датчики давления или взрывобезопасные предохранительные клапаны могут быть установлены на фланце головки по индивидуальному заказу.
Принтер Чернильные принтеры или другие типы могут быть настроены.
Вакуумный экстрактор Извлечение вакуума на линии впускного отверстия может быть настроена.
Сушилка Высокоэффективная сушилка может быть настроена, когда машина находится в высокоскоростной экструзии.
Комковой детектор Опция кастомизации: добавление функции обнаружения комков к измерительному прибору в китайских калибраторах диаметра, или адаптация под другие бренды: SIKORA/ZUMBACH/PROTON/TAKIKAWA.
Влагомер статической ёмкости Возможна адаптация под бренды BETA/SIKORA/ZUMBACH/PROTON/TAKIKAWA.
Эксцентричный датчик Измельчивание эксцентричности, такая как бета/Sikora/Zumbach/Proton/Takikawa, может быть настроена.
Чиллер Чиллер или бак с изолированным слоем можно настроить.
Подвесная электронная панель Светодиодные двойные электронные экраны или другие типы поддерживаются.
Интеллектуальная система управления формулами Можно настроить интеллектуальные системы управления формулировкой, а также такие данные, как натяжение поглощения, натяжение линии хранения, температура предварительного нагрева, контроль температуры хоста, диаметр экструзии, расстояние в строке, значения давления воздуха будут подаваться в ПЛК. Он использует режим связи шины Profinet, поддержку сбора и импорта данных MES, процесс производства с одним ключом, стартап с одним ключом и обеспечивает цифровые интеллектуальные продукты.
Периферийное вспомогательное оборудование Другие периферийные аксессуары или специальные настройки для всей машины могут быть настроены.
Электрическая проводка 2,5-метровая верхняя кабельная кабельная подставка, воздушные трубы, сигнальные провода и кабель питания, расположенные с изоляциями, вход в верхнюю часть вершины Электрический ящик управления, настраиваемые альтернативные методы.
Правила безопасности Стандарт Производится в соответствии со стандартами безопасности китайских CCC и настраиваемым для соответствия стандартам безопасности CE/CSA/UL.
Стандарты питания 3-фаза 380 В/50 Гц источник питания с настраиваемым напряжением и частотой для разных стран и регионов.




Особенности продукта

● Высокая производственная производительность: Винт-оптимизированный дизайн, устойчивый к износу, непринимающую, хром без падения, без безклений, быстрая изменение цвета, высокая скорость линии, высокий добыча.

● Широкий спектр приложений: В зависимости от типа материалов, он может быть оснащен соответствующим винтом экструдера, который может обеспечить однопоточный тип градиента, тип разделения с двойным потоком BM и другие типы винтов.

● Проектирование утечки: Уникальные конструкции герметизации и позиционирования гарантируют, что фланец не протекает материал, а уровень высоты экструзионной головки остается стабильным даже для долгосрочного использования.

● Высокое качество: Концентричность наших изолированных проволочных продуктов колеблется от 93% до 97%, а внешний диаметр имеет допуск ± 0,003.

● Точный контроль температуры: в пределах ± 1 ℃.

● Интеллектуальный контроль: Мы предоставляем настраиваемые интеллектуальные системы управления, которые позволяют получить доступ к однокачественным клике к формулам SOP, подготовку и запуск машины с одним щелчком, а также интеллектуальную работу.

● Легкое обслуживание: Клиенты за пределами Китая могут настроить использование системы управления шиной Profinet, которая обеспечивает быструю и низкую передачу сигнала. Пока есть коммуникационная сеть в любой стране или регионе, можно быстро реализовать удаленные неисправности, устранение неполадок и услуги по техническому обслуживанию.
