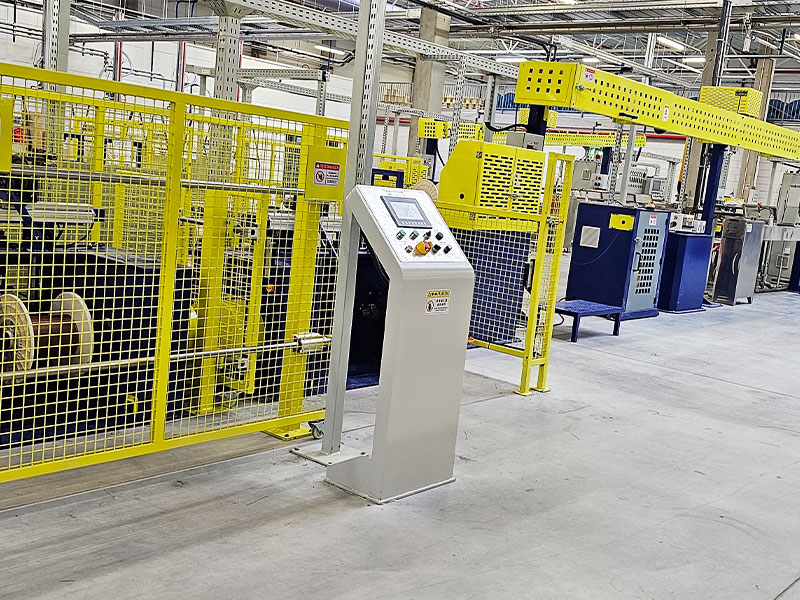

Линия экструзии изоляции для одножильных проводов

Экструзионная линия для изоляции жилы кабеля из БГГ/СПЭ/ТЭП/ТПУ

LSZH/XLPE/TPE/TPU CORE CORE-изоляция. Основная модель машины, как правило, 30-65 мм. Он подходит для экструзии с твердым ядром электронных проводов, огнестойких проводов, шнуров питания и других проводов. Вышеупомянутые экструзионные материалы имеют высокую вязкость, плохую текучесть и большую сопротивление. Следовательно, давление внутри винтовой ствола и головки машины сильное во время экструзионного производства. Сильное давление приводит к высоким температурам. Высокие температуры приведут к разложению материалов и возрасту. Старящие материалы будут находиться в виде небольших твердых частиц, покрытых поверхностью провода, легко сформировать точки разрушения искры, вызывая дефекты продукта. Желательный экструдер с низким содержанием галогеновой изоляции с нулевым галогеном имеет следующие характеристики: большая основная мощность привода двигателя, достаточное охлаждение винта и ствола, хорошее управление температурой, хорошая текучесть канала потока без замыкания плесени, устойчивость к диаметру стабильной проволоки и гладкая поверхность без частиц, стабильная выплата и натяжение поглощения и высокая эффективность производства. Разные пользователи будут иметь разные потребности при заказе этого оборудования. Наша компания может поддерживать персонализированную настройку в соответствии с потребностями пользователей. С точки зрения аппаратного обеспечения, мы можем предоставить различные модели и основные бренды аксессуаров для пользователей на выбор. С точки зрения программного обеспечения для электрического управления, мы также можем обеспечить экономические и практичные или расширенные методы электрического управления. Из -за различных общих конфигураций цена этой машины также сильно различается. Следовательно, основным фактором, который определяет цену этой машины, является позиционирование уровня конфигурации продукта пользователя. Кроме того, поскольку этот продукт, если этот продукт представляет собой нестандартное индивидуальное оборудование с небольшим производством лотов, требуется более длительный период для проектирования, производства, установки и отладки. Пользователи должны зарезервировать достаточные циклы закупок для достижения желаемой доставки продукта.

Расследование +
Предыдущая：нет предыдущей статьи
Последующая：Экструзионная линия для изоляции жилы кабеля из ПВХ/ПЭ/ПП/ПУ
Подробности продукта

Компоненты

● Выплата
● Выпрямление стенда

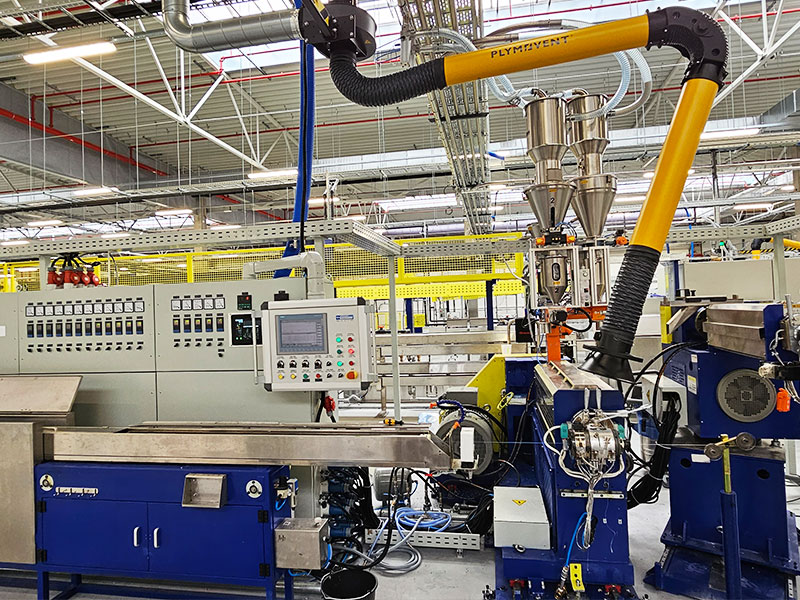

● Главный экструдер
● Экструдерная голова
● Материальная сушильная машина
● Постоянный подвижный рывок
● Охлаждающая вода
● Воздушное сопло
● Капстан
● Подставка для накопления проводов
● Счетчик метра
● Лазерный диаметр
● Высокочастотный тестер Spark
● Занимать
● Электричество управление ящиком
● Ниже приведены пользовательские параметры
● Подогреватель
● Инъекционная машина
● Принтер
● Загрязненный клапан отдачи
● Вакуумное устройство
● Кормление бункерной сушилки
● Комковой детектор
● Вода электростатические конденсаторы
● Эксцентричный датчик
● Электронный рекламный щит
● Другое периферическое вспомогательное оборудование может быть настроено и добавлено.


Технические спецификации

Основные технические параметры 30 25 тип 35 25 Тип 40 ＋ 30 тип 45 ＋ 35 Тип 50 ＋ 35 Тип 60 ＋ 40 Тип 70 ＋ 40 типа 80 ＋ 40 Тип
Подходящий тип провода Подходит для высокочастотного провода, кабеля обработки данных, электронного провода UL, проводки здания BV/BVR, шнура питания, автомобильного провода и других проводов проводника медного провода Сплошная изоляция изоляция.
Диапазон проводников для стандарта США AWG36-26 AWG34-22 AWG32-20 AWG30-18 AWG28-14 AWG26-10 AWG18-5 AWG12-1
Диапазон диаметра проводника Ø0.13-0,40 мм Ø0.16-0,65 мм Ø0.20-0,81 мм Ø0,25-1,02 мм Ø0,32-1,63 мм Ø0.40-2,59 мм AWG18-5 AWG12-2
Диапазон площади дирижера 0,01-0,15 м 0,02-0,35M㎡ 0,03-0,75M㎡ 0,1-1,5 м 0,2-2,5 м 0,5-6,0 м 1,02-4,62 мм Ø2.05-6,54 мм
Экструзия внешнего диаметра Ø0,3-1,0 мм Ø0.4-1,3 мм Ø0,5-1,8 мм Ø0,7-2,3 мм Ø0,8-2,8 мм Ø1.2-3,8 мм 1-16M㎡ 3.5-35M㎡
Диапазон скорости проволоки 15-150 м/мин 20-200 м/мин 30-300 м/мин 40-400 м/мин 50-500 м/мин 60-600 м/мин Ø1,8-6,0 мм Ø3.0-8,0 мм
Машинная структура Возьмите головку экструдера в качестве центральной оси, все детали от выплаты до захвата линейно распределены. Стандартная линия экструзии имеет центр высоты 1 метра и общей длины 20-25 метров
Тип выплаты Активная выплата без вала, электрическое подъем, пневматическое ужесточение, другие типы, такие как выплата флаера, выплата типа вала, выплата типа трения и другая активная или пассивная подставка для выплаты выплаты также можно настроить.
Спецификации выплаты Ø200/300 Ø300/Ø400/Ø500 Ø500/Ø630/Ø800
Выплата 3,7 кВт 5,5 кВт 7,5 кВт
Тип натяжения выплаты Переместите или добавление/удаление противовеса для регулировки натяжения, а также можно настроить для настройки натяжения сервоприводом.
Выпрямление стенда Стенд для выпрямления 5-колесного проводника, OD выпрямляющего колеса проводника-Ø60, однонаправление, с набором инструментов.
Тип восхитителя Приобретатель проводника для медных проводов, предварительный анализ проводника с горячим воздухом в закрытом воздухе или в качестве приготовления прямого типа может быть настроен.
Сила проводника 3KVA 5 кВА 8 кВА 10 кВА
Вывод материала экструдера 20 кг/ч 30 кг/ч 40 кг/ч 50 кг/ч 60 кг/ч 90 кг/ч 130 кг/ч 150 кг/ч
Сила экструдера 11 кВт 15 кВт 22 кВт 30 кВт 37 кВт 55 кВт
Параметры винта О соотношение L / D 28: 1, Коэффициент сжатия: LSZH1.2 ОДИН ПИНТ ВИНТ / XLPE3.0 ОДИН ПИНТ / TPE2.9 Двойная резьба / TPU2.9 Двойной резьбовой винт Соотношение L/D составляет 26: 1, а винтовой материал состоит из 38Crmoala, сделанного в Китае, и может быть настроен.
Тип отопления Литые алюминиевые нагревающие кольца для тела, медные нагревательные кольца для шеи, кварцевые нагревные трубки для зажимов/голов/головы экструдера.
Контроль температуры Body3 Clamp1 Neck1 Head1 Die1 Body4 Clamp1 Neck1 Head1 Die1
Нагревающая сила 4 кВт 6 кВт 8 кВт 9 кВт 10 кВт 14 кВт 18 кВт 22 кВт
Охлаждение ствола 3-сеческий центробежный вентилятор Центробежный вентилятор 4-сечения ＋ Спиральная медная трубка циркулирующая вода
Кормление бункерной сушилки 12 кг 25 кг 50 кг
Сотовая тарелка Машина изготовлена ​​из нержавеющей стали 316 без гальванизации. Он имеет внутреннюю структуру потока, с отверстиями потока, взаимосвязанными патчами без мертвых углов. Сосовая тарелка и фланцевые запечатаны запечатаны коническим герметиком, чтобы предотвратить утечку.
Тип головы Автоцентринг-головка экструдирования типа U7, головка, глубокая канавка, неплохое, может быть настроено с различными структурами, такими как однослойный/двойной слой/однополосная полоса/полоски двойного впрыска и т. Д., Регулируемые и другой тип (автоматическое центрирование микро-регулируемое) также можно настроить.
Главный бренд Глава машины сделана в Китае и может быть настроена на другие бренды, такие как Eurotek, Unitek, Eurocab и Microdia
Головной зажим Существует две половинки зажима для головки машины, с двумя наборами вверх и вниз винтных стержней синхронно. Можно включить односторонний ключ, а другие типы зажимов для головных машин могут быть настроены.
Выравнивание головы Принимая двойную конструкцию штифта с фланцем на фланце, уровень высоты головы остается неизменным в течение длительного времени.
Подвижный рывок Постоянная температура подвижного рычага, самостоятельный температурный бак. Он оснащен двумя нагревательными трубами мощностью 9 кВт, а весь резервуар изготовлен из материала SUS304. Стандартная длина небольшого резервуара составляет 1250 мм, а параметры настройки доступны.
Охлаждающая вода 5 метров однослойный U-образный бак 10 метров однослойный u-образный резервуар, циркулирующая система охлаждения воды, без киллера для воды. Весь бак изготовлен из материала SUS304. Двойные U-образные или W-образные резервуары доступны для настройки.
Воздушная насадка с высоким давлением Можно настроить надувную воду из насадки, материал помпона, двойная выдувая конструкция, установленная в подвижном резервуаре для воды, охлаждающую воду, капстан, другие виды выдувных сопла.
Тип Capstan Одно колесное ремень типа 3 канавки Легкий титановый износостойкий. Анодный алюминий двойной колесный капстан
Диаметр колеса Кэпстана Ø375 Титановый сплав титанового сплава Ø500 тип двойного колеса
Кэпстан власть 3.7 Сервомотор 3,7 Серво -маотор ＋ коробка передач
Подставка для накопления проволоки Наклонная наклонная натяжная подставка для накопления проводов, общая длина 12 метров, стальная пластина, легкая работающая автомобиль, 10 канавок ＋ 9 канавок для колеса накопления провода, общая емкость хранения проволоки составляет 200 метров, натяжение сервопривода. Другие типы настраиваются.
Диаметр колеса проволоки Ø100 Ø150, диаметр колеса можно настроить Ø180, диаметр колеса можно настроить Ø250, диаметр колеса можно настроить
Счетчик метра Руководящий счетчик типа колеса с метром окружности колес 400 мм. Он использует энкодер для обнаружения и обеспечивает тонкую регулировку коэффициента коррекции счетчика. Другие типы устройств счета метров доступны. Счетчик измерителя ролика под давлением, с 500 -миллиметровым метром окружности колес.

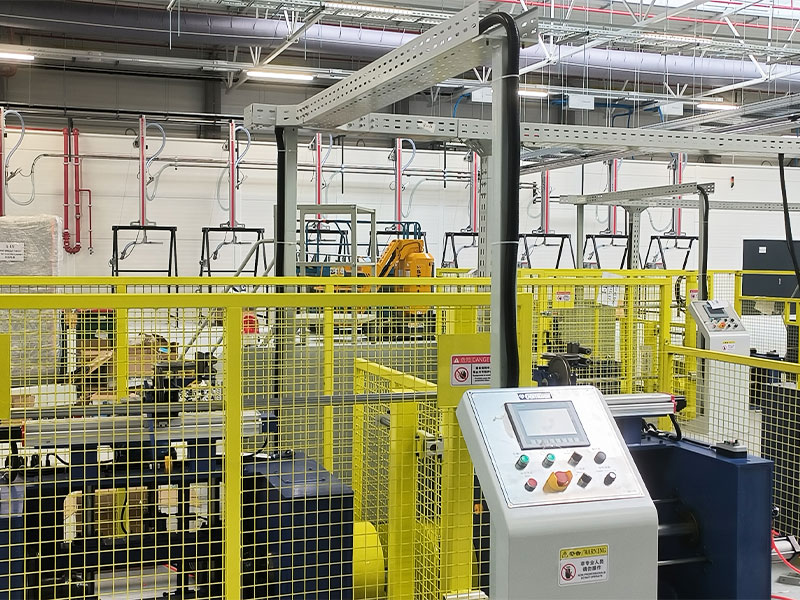

Тип захвата Можно настроить тип двойного типа вала, автоматический тип, изменяющий катушки, или другие машины для поглощения, не связанные с валом. Тип двойной головки, электрический подъем, пневматическое затяжение
Занятие катушки Ø200/300/Ø400 Ø300/Ø400/Ø500 Ø400/Ø500/Ø630 Ø500/Ø630/Ø800
Возьмем силу 2,2 кВт 3,7 кВт 5,5 кВт
Занимая проволока 0,4 кВт сервоприводный двигатель для проводной

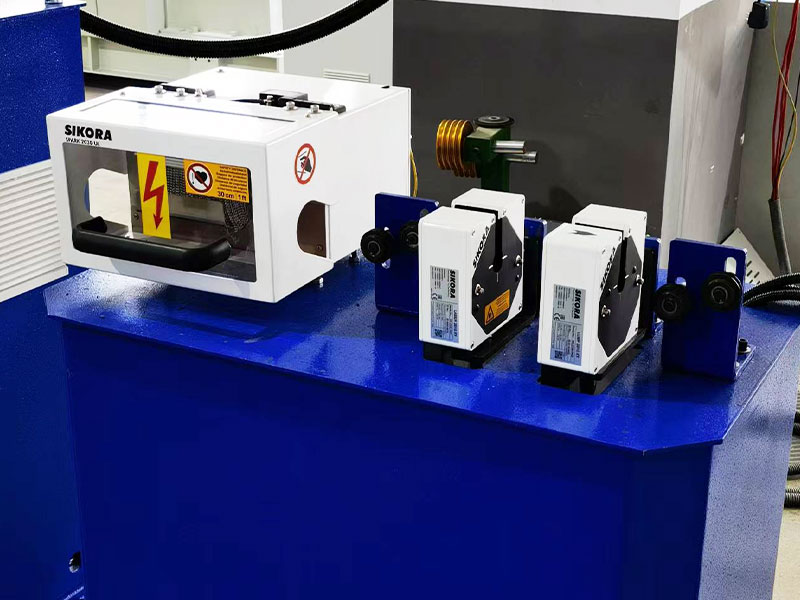

Лазерный диаметр Сделано в чистоанскую диаметр диаметра, точность измерения составляет 0,0001, другие бренды, такие как Sikora/Zumbach/Proton/Takikawa, и т. Д. И т. Д.
Высокочастотный тестер Spark Можно настроить высокочастотное тестер Spark-Tesment, созданный в китайском языке.
Электричество управление ящиком Экологически чистый флажок-сражающий, покрытый краской, электрический шкаф Victor, Weinview 10 ”HMI, Siemens PLC, Scheider Switcheres, RKC-контроллер.
Общая мощность 38 кВт 50 кВт 65 кВт 70 кВт 73 кВт 88 кВт 100 кВт 125 кВт

Дополнительные индивидуальные элементы

Устройство капля Capstan Основная изоляционная изделия из ядра Capstan без проволочного устройства может быть настроено, чтобы добавить его.
Тест на давление Датчики давления или взрывозащитные предохранительные клапаны могут быть настроены на фланце головы.
Принтер Чернильные принтеры или другие типы могут быть настроены.
Вакуумный экстрактор Извлечение вакуума на линии впускного отверстия может быть настроена.
Сушилка Высокоэффективная феном может быть настроена, когда машина находится в высокоскоростной экструзии.
Комковой детектор Настраиваемая опция для добавления функций обнаружения комки в измерительный инструмент на диаметра китайских брендов или настройка других брендов, таких как Sikora/Zumbach/Proton/Takikawa.
Устатический датчик емкости воды Можно настроить датчики для статической емкости воды, такие как бета/Sikora/Zumbach/Proton/Takikawa.
Эксцентричный датчик Эксцентритические датчики, такие как бета/Sikora/Zumbach/Proton/Takikawa, могут быть настроены.
Чиллер Можно настроить чиллер или бак с изолированным слоем.
Висящая электронная доска Светодиодные двойные электронные экраны или другие типы поддерживаются.
Интеллектуальная система управления формулами Можно настроить интеллектуальные системы управления формулировкой, а также такие данные, как натяжение поступления, натяжение линии хранения, температура предварительного нагрева, контроль температуры хоста, диаметр экструзии, расстояние в строке и значения давления воздуха в ПЛК. Он использует режим связи шины Profinet, поддержку сбора и импорта данных MES, процесс производства с одним ключом, стартап с одним ключом и обеспечивает цифровые интеллектуальные продукты.
Периферийное вспомогательное оборудование Другие периферийные аксессуары или специальные настройки для всей машины могут быть настроены.
Электрическая проводка 2,5-метровая верхняя кабельная кабельная подставка, воздушные трубы, сигнальные провода и кабель питания, расположенные с изоляциями, вход в верхнюю часть коробки электрического управления, настраиваемые альтернативные методы.
Правила безопасности Стандарт Производится в соответствии со стандартами безопасности китайских CCC и настраиваемым для соответствия стандартам безопасности CE/CSA/UL.
Стандарты питания 3-фаза 380 В/50 Гц источник питания с настраиваемым напряжением и частотой для разных стран и регионов.




Особенности продукта

● Высокая добыча добычи: Винт-оптимизированный дизайн, устойчивый к износу, непринимающую, хром без падения, без безклений, быстрая изменение цвета, высокая скорость линии, высокий добыча.

● Широкий спектр приложений: В зависимости от типа материалов, он может быть оснащен соответствующим винтом экструдера, который может обеспечить однопоточный тип градиента, тип разделения с двойным потоком BM и другие типы винтов.

● Проектирование утечки: Уникальные конструкции герметизации и позиционирования гарантируют, что фланец не протекает материал, а уровень высоты экструзионной головки остается стабильным даже для долгосрочного использования.

● Высокое качество: Концентричность наших изолированных проволочных продуктов колеблется от 93% до 97%, а внешний диаметр имеет допуск ± 0,005.

● Точный контроль температуры: в пределах ± 1 ℃.

● Интеллектуальный контроль: Мы предоставляем настраиваемые интеллектуальные системы управления, которые позволяют получить доступ к однокачественным клике к формулам SOP, подготовку и запуск машины с одним щелчком, а также интеллектуальную работу.

● Легкое обслуживание: Клиенты за пределами Китая могут настроить использование системы управления шиной Profinet, которая обеспечивает быструю и низкую передачу сигнала. Пока есть коммуникационная сеть в любой стране или регионе, можно быстро реализовать удаленные неисправности, устранение неполадок и услуги по техническому обслуживанию.
