Насколько глубоки залегают провода кабеля? Руководство по глубине установки

Прямой ответ: насколько глубоко зарыты провода кабеля?

Кабельные провода закапываются на глубину от От 6 дюймов (15 см) до 36 дюймов (91 см) в зависимости от типа кабеля, применения, уровня напряжения и требований местных норм. В жилых районах низковольтная ландшафтная проводка может располагаться всего на 6 дюймов ниже уровня земли, а высоковольтные линии электропередачи могут быть проложены на 36 дюймов или глубже. Национальный электротехнический кодекс (NEC) США устанавливает минимальную глубину прокладки кабеля, которая существенно зависит от типа кабеля и условий установки.

Понимание этих глубин — это не просто вопрос соблюдения требований — оно напрямую влияет на безопасность, долговечность и долгосрочную работу кабеля. Кабели изготовлены с использованием точности экструдер для проволоки и кабеля имеют специальную толщину изоляции и материалы оболочки, рассчитанные на то, чтобы выдерживать механические и экологические нагрузки при подземной установке на заданных глубинах.

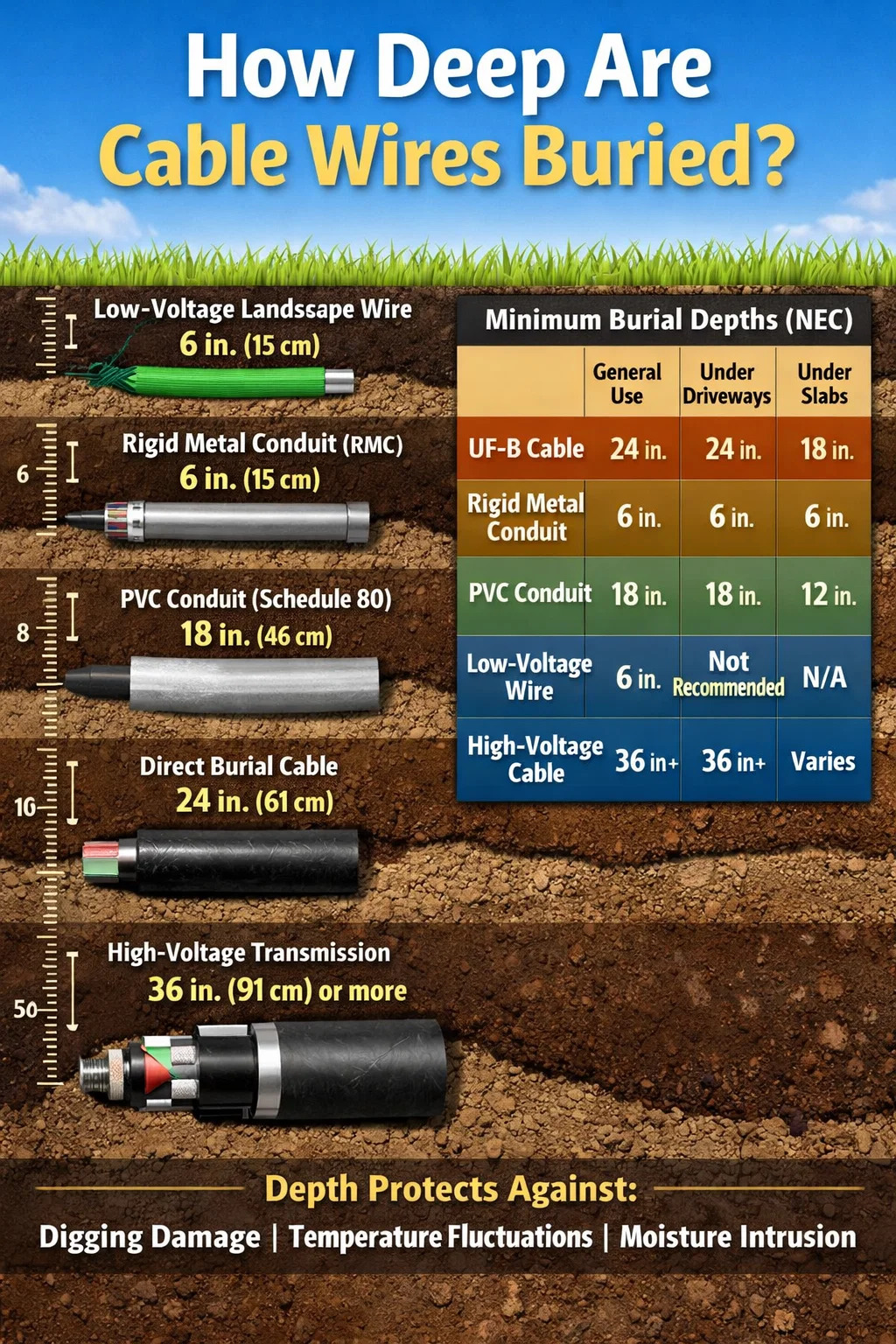

Ниже приводится краткая справочная информация о стандартных минимальных глубинах заглубления в соответствии с таблицей 300.5 NEC:

Почему глубина захоронения имеет большее значение, чем думает большинство людей

Глубина захоронения — это не произвольное правило, придуманное авторами кода. Это существует потому, что кабели сталкиваются со сложным набором физических угроз, когда они прокладываются под землей. Поверхностная активность — пешеходное движение, транспортные средства, садовые инструменты, циклы замерзания и оттаивания, роющие животные — все это порождает механические силы, которые ослабевают с глубиной. Кабель, расположенный на глубине 6 дюймов под поверхностью газона, подвергается серьезному риску со стороны стандартной садовой лопаты. Тот самый кабель на 24 дюйма хорошо защищен.

Помимо механических повреждений, глубина также определяет термическая стабильность . Температура почвы резко колеблется вблизи поверхности. Во многих климатических условиях Северной Америки температура верхних 12 дюймов почвы может колебаться от температуры ниже нуля до более 30°C (86°F) между зимой и летом. Эти экстремальные температуры приводят к тому, что изоляция и материалы оболочки кабеля расширяются, сжимаются и в конечном итоге трескаются или затвердевают, если они не рассчитаны на такие условия. Кабели производятся на современном экструдер для проволоки и кабеля используйте сшитый полиэтилен (XLPE) или специальные соединения ПВХ, устойчивые к термическому разложению, но даже эти материалы выигрывают от буферной температурной среды, которую обеспечивает большая глубина захоронения.

Влажность – еще один критический фактор. На небольшой глубине кабели подвергаются воздействию просачивающихся поверхностных вод, ирригации и скоплений. Несмотря на то, что кабели для прямого захоронения являются водонепроницаемыми по своей конструкции, повторяющиеся циклы влажно-сухой эксплуатации в течение многих лет по-прежнему приводят к ухудшению качества разъемов, концевых заделок и незагерметизированных секций. Коммунальные предприятия и подрядчики, прокладывающие инфраструктурные кабели длиной от 30 до 36 дюймов, сообщают о значительно меньшем количестве сбоев, связанных с влажностью, по сравнению с прокладкой в ​​жилых домах при минимальной кодовой глубине.

Типы подземных кабелей и требования к их конкретной глубине

Не все кабели одинаковы, а различия в конструкции напрямую связаны с тем, как они изготавливаются с использованием разных экструдер для проволоки и кабеля конфигурации — напрямую отражаются на различных требованиях к глубине и пригодности захоронения.

Кабель UF-B (подземный фидер)

Кабель UF-B является наиболее распространенным кабелем прямой прокладки, используемым в жилищном строительстве в США. Обозначение «B» указывает на то, что он пригоден для подземного захоронения без трубопровода. Его проводники изолированы по отдельности, а вся сборка заключена в прочную термопластическую оболочку, устойчивую к влаге, грибкам и коррозии. NEC требует, чтобы UF-B был захоронен на глубине как минимум 24 дюйма при работе без кабелепровода. Такая глубина обеспечивает адекватную защиту от рутинных земляных работ и поверхностных нагрузок.

Типичные области применения включают цепи наружных розеток, подпанели гаражей, питание надворных построек и садовое освещение при более высоких напряжениях. Кабель 12/2 UF-B, питающий наружную цепь на 20 А к отдельно стоящему гаражу, должен быть закопан на полные 24 дюйма на всем протяжении трассы, в том числе под любым ландшафтным дизайном, дорожками или травой.

THWN/THHN Провод в кабелепроводе

THWN и THHN — это отдельные проводники, предназначенные для использования внутри кабелепровода. Они не рассчитаны только на прямое захоронение. Однако при установке в жесткий металлический кабелепровод (RMC) , NEC допускает глубину захоронения всего 6 дюймов . Это связано с тем, что сам кабелепровод обеспечивает механическую защиту, которую в противном случае обеспечивала бы глубина. RMC в 6-дюймовой траншеи гораздо более устойчив к ударам лопаты, чем голый кабель длиной 24 дюйма.

Кабелепровод из ПВХ Schedule 80 предлагает золотую середину — он более ударопрочн, чем Schedule 40, и требует минимальной глубины заглубления в 18 дюймов. Кабелепровод из ПВХ класса 40, наиболее распространенный тип, должен быть заглублен на глубину 18 дюймов при обычном использовании и на глубину 12 дюймов под бетон.

Низковольтные кабели для ландшафтного и ирригационного оборудования

Кабели, работающие под напряжением ниже 30 В, например те, которые используются для освещения садовых дорожек, ландшафтных динамиков и контроллеров капельного орошения, разрешается закапывать на расстоянии всего лишь 6 дюймов . Логика здесь в том, что низкое напряжение представляет минимальную опасность поражения электрическим током. Несмотря на это, 6 дюймов едва достаточно, чтобы избежать большинства садовых инструментов. Многие профессиональные ландшафтные дизайнеры закапывают низковольтные кабели на глубину от 8 до 10 дюймов в качестве практического запаса безопасности, особенно на участках, подверженных возделыванию.

Кабели для телекоммуникаций и передачи данных

Подземные телефонные, оптоволоконные кабели и кабели для передачи данных соответствуют собственным стандартам, обычно устанавливаемым установочной компанией или Ассоциацией телекоммуникационной отрасли (TIA). Волоконно-оптические кабели часто прокладывают под землей. От 18 до 36 дюймов , требующая более глубокой установки под дорогами и подъездными путями. Эти кабели производятся с использованием узкоспециализированных систем экструдирования проводов и кабелей, в которых применяются несколько буферных слоев, силовые элементы и внешние оболочки, оптимизированные для контакта с землей и устойчивости к грызунам.

Кабели электропередачи высокого напряжения

Подземные кабели электропередачи с напряжением выше 2000 В регулируются техническими характеристиками коммунальных предприятий, а не жилыми зданиями NEC. Типичная глубина захоронения колеблется от От 36 до 60 дюймов (от 91 до 152 см) , а в некоторых городских системах воздуховодов верхняя часть группы воздуховодов может находиться на 30 дюймов ниже уровня земли, а кабели внутри проходят еще глубже. Эти кабели являются одними из наиболее сложных продуктов, производимых на крупномасштабных линиях экструдирования проводов и кабелей, и имеют изоляцию из сшитого полиэтилена, металлическое экранирование, броню и многослойную внешнюю оболочку.

Как технология экструдирования проводов и кабелей определяет характеристики подземных кабелей

Способность кабеля выжить на любой глубине захоронения почти полностью зависит от того, как он был изготовлен. А экструдер для проволоки и кабеля является основной машиной в производстве кабелей — она плавит термопластичные или термореактивные соединения и равномерно наносит их на проводники в условиях точно контролируемой температуры, давления и скорости. Качество этого процесса определяет постоянство толщины изоляции, адгезию оболочки, отсутствие пустот в поперечном сечении и устойчивость к воздействиям окружающей среды.

Типы экструдеров, используемых при подземном производстве кабеля

В зависимости от изоляционного материала и типа кабеля используются несколько категорий экструдеров для проводов и кабелей:

• Одношнековые экструдеры — Наиболее распространенная конфигурация для нанесения на кабели оболочек из ПВХ, полиэтилена или ТПЭ. Вращающийся шнек расплавляет и транспортирует компаунд через матрицу к проводнику. Они используются для наружной оболочки UF-B, низковольтного ландшафтного кабеля и проводки общего назначения.
• Тандемные и трехголовочные экструдерные линии — Используется для многослойной конструкции кабеля, где изоляция, полупроводниковые слои и внешние оболочки должны наноситься последовательно или одновременно. Они необходимы для производства подземных кабелей среднего и высокого напряжения, где целостность слоя напрямую влияет на диэлектрические характеристики.
• Линии CV (непрерывной вулканизации) — Специализированная система экструдирования проводов и кабелей, используемая для кабелей с изоляцией из сшитого полиэтилена. После экструзии кабель проходит через нагретую трубку, наполненную азотом или паром, где происходит сшивка. Изготовленный таким образом сшитый полиэтилен может выдерживать температуру проводника до 90°C в непрерывном режиме и до 250°C в условиях короткого замыкания — свойства, важные для подземных кабелей передачи данных.
• Линии непрерывной вулканизации цепной линии (CCV) — Вариант, в котором кабель проходит через трубку цепной формы, при этом гравитация сохраняет геометрию кабеля во время сшивки. Они используются для самых требовательных высоковольтных кабелей, в том числе проложенных на глубине 36 дюймов и более для сетевой инфраструктуры.

Изоляционные материалы и пригодность для захоронения

Состав, подаваемый в экструдер для проволоки и кабеля, определяет пригодность конечного кабеля для конкретной глубины прокладки и условий окружающей среды:

Экструдер для проводов и кабелей должен поддерживать чрезвычайно жесткие допуски по толщине стенок — обычно ±5% или выше для силовых кабелей — поскольку неравномерная изоляция создает локальные точки электрического напряжения, которые могут привести к повреждению диэлектрика спустя годы после установки. Для кабелей, проложенных на глубине, обнаружение и устранение таких неисправностей является дорогостоящим и разрушительным, что делает качество производства на этапе экструдера единственным наиболее важным фактором долгосрочной надежности подземного кабеля.

Региональные различия и различия в кодах за пределами NEC

NEC обеспечивает базовую глубину захоронения в Соединенных Штатах, но это не единственный применимый стандарт, а во многих случаях он даже не самый строгий. Местные поправки, государственные постановления, требования по льготам для коммунальных предприятий и международные стандарты могут увеличить требуемую глубину захоронения сверх минимальных значений NEC.

Местные поправки США

Многие юрисдикции принимают NEC с местными поправками. В Калифорнии, например, есть дополнительные требования в Разделе 24, которые могут потребовать более глубокого захоронения в определенных случаях. Некоторые муниципалитеты в северных штатах требуют более глубокого заглубления, чтобы учесть глубину линии промерзания — в Миннесоте или Мэне, где проникновение промерзания может достигать 48–60 дюймов, коммунальные предприятия и некоторые жилые нормы устанавливают глубину заглубления далеко за пределы минимальных значений NEC, чтобы предотвратить ущерб, связанный с замерзанием.

Международные стандарты

За пределами США требования к глубине подземного кабеля значительно различаются:

• Великобритания (BS 7671/Правила электромонтажа IET): Кабели в садах следует заглублять на глубину не менее 450 мм (приблизительно 18 дюймов) , в то время как кабели под дорогами требуют 600 мм (приблизительно 24 дюйма) с дополнительной механической защитой, такой как кабельные плитки или сигнальная лента.
• Германия (стандарты DIN VDE): Силовые кабели обычно закапываются минимум на 600 мм, при этом требуется 1000 мм (приблизительно 39 дюймов) под дорогами и в общественных местах.
• Австралия (AS/NZS 3000): Минимальная глубина варьируется от 500 мм для кабелей в кабелепроводах в садах до 900 мм для кабелей под доступом транспортных средств.
• Китай (стандарты Великобритании): Подземные кабели низкого напряжения обычно требуются длиной 700 мм, тогда как в городских районах высоковольтные кабели должны иметь длину 1000 мм или глубже.

Эти различия отражают не только традиции регулирования, но и почвенные условия, транспортную нагрузку и характер местной деятельности по нарушению грунта. Страны с плотной городской инфраструктурой склонны предъявлять более высокие требования, поскольку последствия повреждения кабеля — нарушение подачи электроэнергии тысячам людей — оправдывают дополнительные затраты на установку.

Практические соображения по установке при прокладке проводов кабеля под землей

Знание необходимой глубины — это только отправная точка. Правильная прокладка кабеля под землей предполагает принятие ряда решений и мер предосторожности, которые определяют, будет ли кабель надежно работать в течение предполагаемого срока службы от 20 до 40 лет.

Подготовка траншеи и подстилка

Качество основания траншеи имеет почти такое же значение, как и глубина. Кабели никогда не должны лежать на каменистой или неровной почве, которая со временем может создать точечное контактное напряжение. Стандартная практика требует укладки 3-дюймового (75 мм) слоя мелкого песка или просеянной почвы под кабелем с таким же слоем песка над ним, прежде чем траншея будет засыпана естественной почвой. Для высоковольтных кабелей толщина песчаного слоя может составлять 6 дюймов (150 мм) и более. Это необходимо не только для механической защиты, но и потому, что уплотненная, равномерная засыпка обеспечивает более стабильную теплопроводность, что важно для кабелей, где рассеяние тепла от потока тока влияет на номинальную токовую нагрузку.

Предупреждающая лента и системы маркировки

На глубине 12 дюймов над кабелем , установщики должны разместить под землей предупреждающую ленту, которую можно обнаружить. Эта яркая пластиковая лента — обычно желтая для электропроводки и оранжевая для коммуникаций — предупреждает будущих землекопов еще до того, как они доберутся до кабеля. Для дорогостоящих или высоковольтных установок добавляется магнитно-детектируемая лента или трассирующий провод, чтобы обеспечить электронное определение местоположения с помощью прибора для поиска кабеля без раскопок.

Стратегии уменьшения глубины с использованием кабелепровода

Там, где копать на полную глубину 24 дюйма нецелесообразно — например, при благоустроенном ландшафте, под патио или возле корней деревьев — переход на жесткий металлический трубопровод позволяет снизить глубину закапывания всего до 6 дюймов. Это законная и широко используемая стратегия. Кабелепровод должен быть надлежащим образом гидроизолирован на стыках и иметь соответствующие входные и выходные фитинги. Любая точка, где кабель переходит из кабелепровода в непосредственную прокладку, должна быть тщательно обработана, поскольку это соединение является частой точкой отказа.

Позвоните, прежде чем копать

Прежде чем рыть траншею для прокладки кабеля, необязательно обращаться в службу поиска коммунальных предприятий — в большинстве юрисдикций это требуется по закону. В США позвонив 811 (национальный номер «Позвони, прежде чем копать») обеспечивает разметку всех подземных коммуникаций на территории работ в течение 2-3 рабочих дней. Коммунальные кабели — газовые, электрические, водяные, телекоммуникационные — могут быть проложены на глубине, отличной от требуемой стандартами, поскольку они были проложены в соответствии со старыми нормами, разными подрядчиками или в нестандартной конфигурации. Существующие подземные кабели обычно обнаруживаются на глубине от 12 до 18 дюймов, даже если действующие нормы требуют 24 дюйма.

Сращивания и соединения ниже уровня земли

NEC разрешает прямое сращивание кабелей UF-B в земле при условии, что они изготовлены с использованием перечисленных в списке комплектов для подземного сращивания — водонепроницаемых соединителей с гелевым наполнением или термоусадочных сборок, которые сохраняют прочность кабеля на месте соединения. Однако передовая отраслевая практика категорически не рекомендует выполнять подземные соединения, когда это возможно. Каждое соединение является потенциальным слабым местом. Для длинных кабельных трасс следует использовать непрерывные участки от доступной распределительной коробки или протяжной коробки на уровне поверхности, если позволяет длина трассы. Распределительные коробки, установленные в земле, должны быть рассчитаны на использование в сырых или влажных местах и ​​должны быть доступны.

Как конструкция кабеля от линии экструдера влияет на выбор глубины закладки

Монтажник, выбирающий между различными кабельными изделиями для прокладки под землей, по сути, делает выбор между различными философиями производства. Кабель, изготовленный на высокоточном экструдер для проволоки и кабеля Линия с жестким контролем процесса будет иметь более равномерную изоляцию, лучшую адгезию оболочки и более стабильные электрические и механические характеристики, чем линия, произведенная с более низкими стандартами качества, даже если обе технически имеют одинаковые рейтинги и списки.

Например, два кабеля UF-B с одинаковым калибром AWG и номинальным напряжением могут существенно отличаться по:

• Концентричность оболочки — Насколько центрирован проводник внутри изоляции. Плохая концентричность из-за неравномерного выравнивания матрицы экструдера приводит к образованию тонких пятен, уязвимых для диэлектрического пробоя.
• Равномерность толщины оболочки — Внешняя оболочка, толщина которой по окружности варьируется от 0,8 мм до 1,4 мм, обеспечивает неравномерную механическую защиту. Кабели премиум-класса, производимые на экструдерных линиях с ЧПУ, имеют толщину оболочки в пределах ±0,05 мм.
• Качество соединения материала — Конкретный состав ПВХ или полиэтилена, включая УФ-стабилизаторы, тип пластификатора и содержание наполнителя, напрямую влияет на то, как кабель с течением времени выдерживает подземные условия. Более дешевые соединения могут пройти первоначальные испытания, но разлагаются быстрее в реальных почвенных условиях.
• Качество проводника — Бескислородная медь или медь с высокой проводимостью, вытянутая до точных допусков, противостоит окислению лучше, чем медь более низкого качества, особенно в скрытых точках сращивания и выводах, где длительное накопление контактного сопротивления может вызвать перегрев.

При выборе кабеля для захоронения, особенно такого, к которому будет трудно получить доступ после установки, происхождение кабеля и качество изготовления являются законными критериями выбора, а не только маркетинговыми соображениями. Кабели от производителей, которые инвестируют в современные технологии экструдирования проводов и кабелей, искровые испытания в линии и системы контроля эксцентриситета, обеспечивают значительно лучшие долгосрочные характеристики под землей.

Распространенные ошибки, которые приводят к отказам скрытого кабеля

Большинство отказов подземных кабелей в жилых и легких коммерческих помещениях связано с небольшим набором ошибок при монтаже, а не с дефектами продукта. Понимание этих видов отказов помогает объяснить, почему существуют требования к глубине захоронения и почему важно строго их соблюдать.

• Недостаточная глубина: Самая распространенная ошибка. Домовладельцы, а иногда и подрядчики закапывают кабель на глубину 12 или даже 8 дюймов, чтобы сэкономить время, но через несколько лет кабель повреждается в результате обычных работ во дворе. Одна лопата, прорезанная заглубленным 12/2 UF-B, питающим наружную розетку, может создать неисправность, которая приведет к отключению автоматических выключателей, повреждению подключенного оборудования или, в худшем случае, к пожару, если защита от сверхтоков не сработает правильно.
• Использование неправильного типа кабеля: Стандартный NM-B (Romex) предназначен для использования внутри помещений и не предназначен для прямого захоронения, однако его регулярно можно обнаружить в подземных прокладках. У NM-B отсутствует прочная термопластичная оболочка, как у UF-B, и он быстро разлагается под воздействием влаги почвы — обычно в течение 2–5 лет.
• Недостаточная засыпка: Непосредственная засыпка каменистым или глинистым грунтом без песчаной подсыпки создает точечные механические напряжения, а в глинистых грунтах – заболачивание кабеля вокруг кабеля, что ускоряет разрушение оболочки.
• Пропуск защиты при переходах: Там, где подземный кабель входит в здание или переходит из подземного уровня в надземный уровень, он должен быть защищен кабелепроводом, выступающим как минимум на 8 дюймов над чистой поверхностью. Незащищенный кабель на переходах между уровнями очень уязвим к физическим повреждениям, разрушению под воздействием ультрафиолета и проникновению влаги.
• Нет документации кабельных трасс: Неспособность сфотографировать или зарисовать кабельные маршруты перед засыпкой означает, что будущие домовладельцы или подрядчики не смогут узнать, где закопаны кабели, без службы локации, а службы локации не всегда могут найти небольшие жилые кабели на небольшой глубине.

Требования к глубине для особых ситуаций и прокладки кабелей

В разных местах одной установки может потребоваться разная глубина прокладки, а это означает, что одному кабелю, проходящему через участок, может потребоваться изменить глубину, поскольку он пересекает разные типы местности.

Под газонами и садами

UF-B с диагональю 24 дюйма является стандартом для газонов. Эта глубина позволяет очищать типичное оборудование для аэрации газонов, дернователи и большинство садовых инструментов. Однако приподнятые грядки, которые регулярно вкапывают на глубину 12 или 18 дюймов, представляют риск. Настоятельно рекомендуется прокладывать кабель вокруг, а не под грядками.

Подъездные пути и зоны доступа транспортных средств

Для UF-B под подъездными дорогами по-прежнему требуется 24 дюйма. Тем не менее, многие монтажники переходят на жесткий кабелепровод для пересечения проезжей части, чтобы добавить механическую защиту от нагрузки транспортных средств и обеспечить возможность замены кабеля в будущем без проведения раскопок на поверхности проезжей части. Кабелепроводная муфта под проезжей частью, установленная во время строительства подъездной дороги, стоит очень мало; добавление одного постфактум может стоить от 500 до 2000 долларов на резку и восстановление бетона или асфальта.

Под бетонными плитами

Если кабель проходит под существующей или планируемой бетонной плитой (не подъездной дорогой), UF-B можно закопать на глубине 18 дюймов, а кабелепровод из ПВХ — на глубине 12 дюймов. Сама плита обеспечивает значительную механическую защиту, что оправдывает уменьшенную глубину. Кабели под плитами следует по возможности прокладывать в кабелепроводах, чтобы обеспечить возможность замены — ремонт повреждения кабеля под бетонным полом чрезвычайно дорогостоящий, если кабель проложен непосредственно под землей.

Внутренний трубопровод на территориях, контролируемых ирригацией

В коммерческих ландшафтных установках с автоматическим поливом зоны подземных кабелей часто выкапываются для ремонта ирригации. Установка кабелепровода и увеличение глубины закладки до 30 дюймов в этих местах значительно снижает риск непреднамеренного повреждения кабеля во время обслуживания ирригации — распространенный и дорогостоящий вид отказа при управлении коммерческой недвижимостью.

Роль силы тока и тепла в определении глубины прокладки силовых кабелей

Для силовых кабелей, по которым протекает значительный ток, глубина залегания зависит от пропускная способность — максимальный ток, который может выдерживать кабель без превышения его температурного номинала. Подземные кабели рассеивают тепло в окружающую почву, а не в воздух, а термическое сопротивление почвы зависит от содержания влаги, уплотнения и состава. Таблицы допустимой нагрузки NEC для подземных кабелей предполагают конкретные значения термического сопротивления почвы и глубину залегания.

Кабель, закопанный на глубину 24 дюйма в обычную почву, обычно может проводить больший ток, чем тот же кабель, закопанный на глубину 6 дюймов, поскольку более глубокая почва поддерживает более стабильные и, как правило, более низкие температуры, улучшая рассеивание тепла. Инженеры коммунальных предприятий, выполняющие подробные расчеты пропускной способности подземных питателей, учитывают глубину залегания как основную переменную. Для Кабель с изоляцией из сшитого полиэтилена 500 тыс. см3 — производится на линии экструдера для проволоки и кабеля большого диаметра — разница между заглублением на глубину 30 дюймов и глубиной 18 дюймов в сухой песчаный грунт может представлять собой Увеличение допустимой токовой нагрузки на 10–15 % , что напрямую означает способность выдерживать большую нагрузку без необходимости использования более крупного и дорогого проводника.

Вот почему спецификации по прокладке кабеля коммунального назначения обычно требуют глубины, значительно превышающей минимальные нормы. Дополнительная глубина — это не просто предостережение — это инженерная оптимизация, которая максимизирует отдачу от инвестиций в материал проводника, одновременно продлевая срок службы за счет снижения рабочих температур.
