Как рассчитать размер кабеля: полное руководство

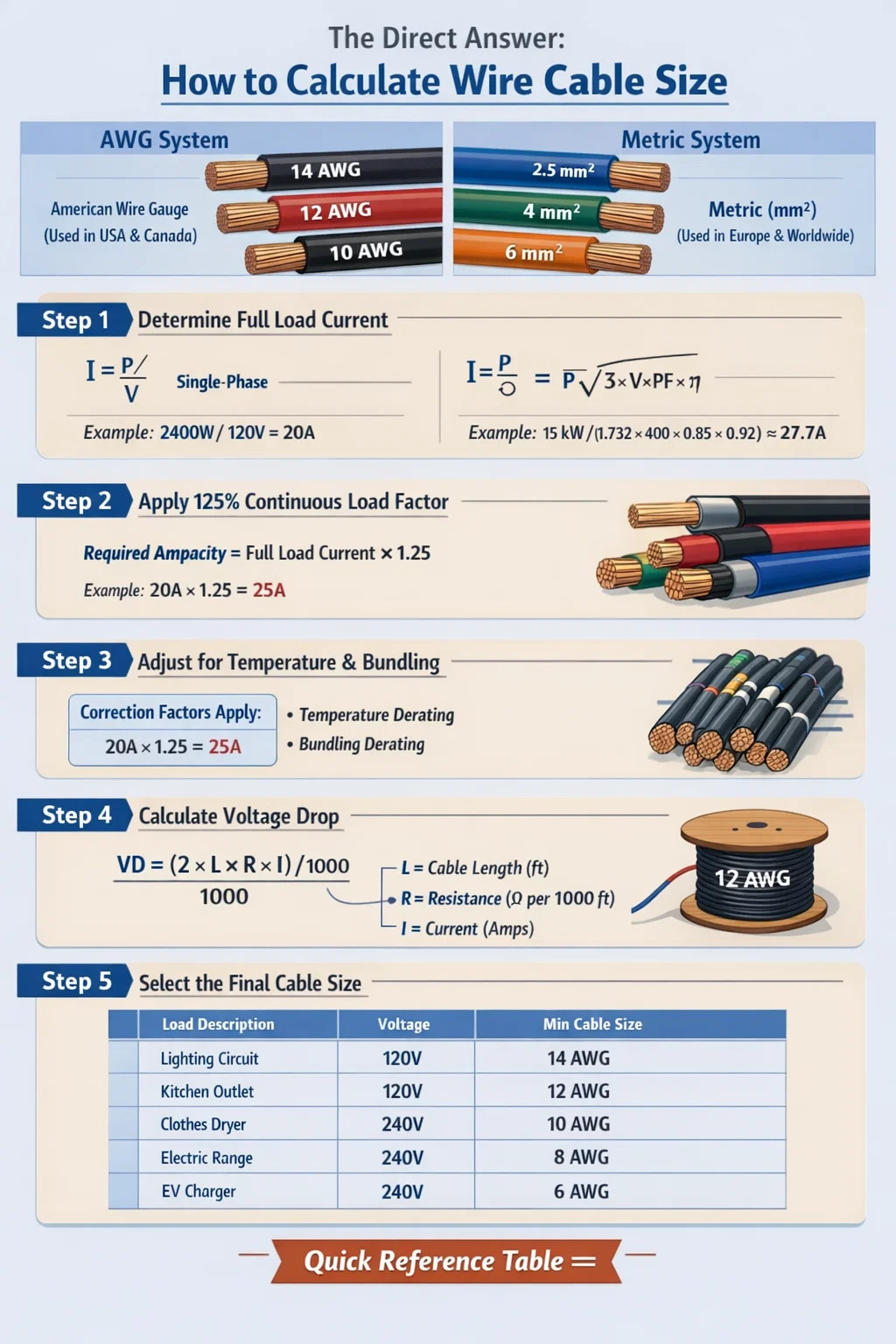

Прямой ответ: как рассчитать размер кабеля

Чтобы рассчитать размер кабеля, вам необходимо определить максимальный ток (силовую нагрузку), который должен выдерживать кабель, а затем применить пределы падения напряжения и коэффициенты безопасности, чтобы выбрать правильное поперечное сечение проводника. Наиболее широко используемая формула основана на законе Ома в сочетании со стандартами Национального электротехнического кодекса (NEC) или IEC. Для большинства систем переменного тока основное правило таково: выбирайте проводник, токовая нагрузка которого превышает 125 % постоянного тока нагрузки. Для цепей постоянного тока или более длинных кабелей приоритет имеет расчет падения напряжения.

С практической точки зрения, если у вас есть непрерывная нагрузка 20 А в цепи переменного тока 120 В, вы умножаете минимальную токовую нагрузку 20 А × 1,25 = 25 А, что указывает на медный проводник 12 AWG в соответствии со стандартными таблицами токовой нагрузки NEC. Для чувствительного к напряжению оборудования на больших расстояниях падение напряжения необходимо рассчитывать отдельно по формуле: ВД = (2 × Д × П × И) / 1000 , где L — длина одностороннего кабеля в футах, R — сопротивление на 1000 футов, а I — ток нагрузки в амперах.

В этом руководстве описан каждый этап процесса расчета, охватывающий системы AWG и метрические (мм²), различные типы изоляции, условия установки, а также качество конструкции кабеля, в том числе то, как экструдер для проволоки и кабеля обрабатывает изоляционный слой — влияет на конечные электрические характеристики и рейтинг безопасности кабеля.

Понимание систем определения размеров проводов и кабелей: AWG и мм²

Прежде чем производить расчет, необходимо понять, какая система измерения применима к вашему региону и применению. Двумя доминирующими стандартами являются американская система калибра проводов (AWG) и метрическая система площади поперечного сечения, измеряемая в квадратных миллиметрах (мм²).

Американская система калибра проводов (AWG)

AWG преимущественно используется в США и Канаде. Как ни странно, меньший номер AWG означает более толстый проводник большей емкости. . Например, медь 4 АРГ пропускает значительно больший ток, чем 14 AWG. Шкала AWG варьируется от 0000 (4/0) на большом конце до 40 AWG для применений с тонкими проводами. В обычной жилой и коммерческой проводке для ответвленных цепей используются сечения 14 AWG, 12 АРГ и 10 АРГ, а в фидерных проводниках могут использоваться сечения 6 АРГ, 4 AWG, 2 AWG или больше.

Метрическая система поперечного сечения (мм²)

Используемая в Европе, Азии, Австралии и большинстве других частей мира в соответствии со стандартами IEC система мм² напрямую описывает площадь поперечного сечения проводника. Общие размеры включают 1,5 мм², 2,5 мм², 4 мм², 6 мм², 10 мм², 16 мм², 25 мм², 35 мм², 50 мм² и более. Провод сечением 2,5 мм² примерно эквивалентен 14 AWG по поперечному сечению. , хотя точная токовая нагрузка зависит от типа изоляции и метода установки.

Пошаговый метод расчета размера кабеля

Правильный размер кабеля следует логической последовательности. Пропуск шагов приводит либо к кабелям недостаточного размера, которые перегреваются и создают опасность возгорания, либо к кабелям слишком большого размера, которые приводят к перерасходу материала и неоправданному увеличению стоимости установки.

Шаг 1. Определите ток полной нагрузки

Отправной точкой для каждого расчета сечения кабеля является определение тока полной нагрузки (FLC) подключенного оборудования. Для резистивных нагрузок, таких как обогреватели, это просто: используйте P = V × I, преобразованное в I = P / V. Для обогревателя мощностью 2400 Вт в цепи 120 В I = 2400 / 120 = 20 ампер .

Для нагрузки трехфазного двигателя формула следующая: I = P / (√3 × V × PF × η), где PF — коэффициент мощности, а η — КПД. Двигатель мощностью 15 кВт при напряжении 400 В с коэффициентом мощности = 0,85 и η = 0,92 дает I = 15 000 / (1,732 × 400 × 0,85 × 0,92) ≈ 27,7А . Всегда используйте паспортные данные, если они доступны, а не рассчитанные оценки.

Шаг 2. Примените множитель непрерывной нагрузки

Для нагрузок, которые работают непрерывно в течение 3 часов и более, раздел 210.19 NEC требует, чтобы проводник имел размер, равный 125% от постоянного тока нагрузки . Если ваша нагрузка постоянно потребляет ток 20 А, минимальная токовая нагрузка проводника должна составлять 20 × 1,25 = 25 А. Этот запас тепловой безопасности учитывает накопление тепла в изоляции при длительной эксплуатации. В стандартах IEC используется аналогичный подход с использованием поправочных коэффициентов, применяемых к базовым значениям токовой нагрузки.

Шаг 3. Примените поправочные коэффициенты для температуры и комплектации

Кабели, проложенные в условиях высоких температур или сгруппированные с другими кабелями, должны иметь пониженные номинальные характеристики. В таблице NEC 310.15(B)(1) указаны температурные поправочные коэффициенты. При температуре окружающей среды 40°C вместо стандартных 30°C номинальные характеристики проводника, рассчитанного на 75°C, должны быть снижены в раз. 0.88 . Это означает, что проводник с номинальным током 25 А при температуре 30°C безопасно пропускает только ток 22 А при температуре окружающей среды 40°C.

Коррекция комплектации не менее важна. Если в кабелепроводе находятся 4–6 токоведущих проводников, применяют коэффициент 0,80. Для 7–9 проводников используйте 0,70. Для 10–20 жил, соединенных вместе, коэффициент снижается до 0,50. Несоблюдение коэффициентов связывания является одной из наиболее частых причин перегрева коммерческих кабельных лотков.

Шаг 4. Рассчитайте падение напряжения

Пределы падения напряжения обычно составляют 3 % для ответвленных цепей и 5 % в сумме для фидера и ответвленной цепи (в соответствии с рекомендациями NEC, но не являются жесткими требованиями для всех случаев). Используйте эту формулу для однофазных цепей переменного и постоянного тока:

ВД (вольты) = (2 × L × R × I) / 1000

Где L = длина одностороннего кабеля в футах, R = сопротивление в Омах на 1000 футов (из таблиц сопротивлений проводников), а I = ток нагрузки в амперах. Коэффициент 2 учитывает как отходящий, так и обратный проводники.

Пример: цепь 120 В, 100 футов в одну сторону, проводящая ток от 15 А до меди 14 AWG (R = 3,14 Ом/1000 футов): VD = (2 × 100 × 3,14 × 15) / 1000 = 9,42 вольта , что составляет 7,85%, что значительно превышает предел в 3%. Обновление до 10 AWG (R = 1,24 Ом/1000 футов) снижает это напряжение до 3,72 В, или 3,1 %, что является предельным, но приемлемым для нечувствительных нагрузок. Для прецизионного оборудования переход на 8 AWG приведет к увеличению этого показателя до 1,8%.

Для трехфазных систем формула изменяется на: ВД = (√3 × L × R × I) / 1000 , заменяя коэффициент 2 на 1,732, поскольку геометрия фазы снижает эффективное сопротивление контура.

Шаг 5. Выберите окончательный размер кабеля

После расчета требуемой токовой нагрузки (со всеми поправочными коэффициентами) и минимального сечения проводника, необходимого для соблюдения ограничений по падению напряжения, выберите тот размер, который больше . Это основной размер кабеля. Всегда округляйте до следующего доступного стандартного размера проводника, но никогда не округляйте в меньшую сторону.

Роль типа изоляции в допустимой токовой нагрузке кабеля

Изоляционный материал, окружающий проводник, напрямую определяет, сколько тепла может безопасно выдержать кабель, что, в свою очередь, определяет номинальную токовую нагрузку. Именно здесь происходит производственный процесс, а именно производительность экструдер для проволоки и кабеля — оказывает прямое влияние на электрические и термические свойства готового изделия.

Общие номинальные значения температуры изоляции и их обозначения NEC включают:

• 60°С (140°Ф) — Тип ТВ, используется в старой жилой проводке. Низкая токовая нагрузка, не подходит для цепей с высокой нагрузкой.
• 75°С (167°Ф) — Типы THW, THWN. Наиболее распространенная коммерческая и промышленная изоляция. Это стандартный столбец, используемый в таблице NEC 310.15 для определения размеров проводников в большинстве новых установок.
• 90°С (194°Ф) — Типы THHN, XHHW-2, RHH. Более высокая базовая токовая нагрузка, но NEC часто ограничивает температуру оконечной нагрузки до 75°C, если только оборудование не рассчитано специально на работу с оконечной нагрузкой 90°С. Может использоваться при полной температуре 90°C на открытом воздухе или при соответствующем номинальном оборудовании.
• 150°С и выше — Специальные кабели с использованием силиконовой резины, ПТФЭ (тефлона) или минеральной изоляции (кабель с минеральной изоляцией). Используется в печах, промышленных печах и высокотемпературном технологическом оборудовании.

Постоянство толщины изоляции имеет решающее значение. А экструдер для проволоки и кабеля На современной производственной линии используется прецизионная геометрия матрицы, контроль температуры расплава и регулировка скорости линии для поддержания одинаковой толщины стенки вокруг проводника. Неравномерная изоляция (в некоторых местах тоньше) создает локальные точки перегрева, которые снижают эффективную теплостойкость, даже если средняя толщина соответствует спецификации. Передовое экструдерное оборудование от производителей из Китая, Европы и Северной Америки теперь использует системы лазерного измерения и автоматическую коррекцию эксцентриситета для достижения допусков по толщине стенок в пределах ±5% или меньше.

Медные и алюминиевые проводники: различия в размерах

Алюминиевые проводники обычно используются для входных кабелей, фидеров и распределительных сетей. Они легче и дешевле меди, но алюминий имеет лишь около 61% проводимости меди Это означает, что вам нужно большее поперечное сечение, чтобы проводить тот же ток.

Практическое правило: чтобы токовая нагрузка соответствовала медному проводнику, алюминию требуется примерно на два размера AWG больше . Если медь 6 AWG выдерживает ток 65 А (при 75 ° C), вам понадобится алюминий 4 AWG, чтобы проводить тот же ток. Что касается метрических размеров, алюминиевый проводник сечением 16 мм² примерно соответствует медному проводнику сечением 10 мм².

Алюминий также расширяется и сжимается сильнее, чем медь, в результате температурных циклов, что со временем может привести к ослаблению соединения. На всех алюминиевых клеммах проводников должны использоваться разъемы класса AL/CU, а на соединениях и клеммах требуется антиокислительный состав, чтобы предотвратить накопление окисления, которое увеличивает сопротивление. В большинстве юрисдикций это требования кодекса, а не необязательная практика.

С точки зрения производства экструзия изоляции на алюминиевые проводники требует тщательного контроля скорости линии и температуры соединения в процессе производства. экструдер для проволоки и кабеля . Химический состав поверхности алюминия отличается от химического состава поверхности меди, а некоторые изоляционные составы прилипают по-другому. Производители качественных кабелей проводят испытания на адгезию, чтобы убедиться, что изоляция надежно прилегает и не отделяется от проводника во время изгиба или термоциклирования.

Определение размеров кабеля для цепей двигателя

Цепи двигателей подчиняются другим правилам, чем обычные ответвленные цепи, поскольку при запуске двигатели потребляют очень высокий пусковой ток — обычно в 6–8 раз больше тока полной нагрузки в течение 0,5–2 секунд. Сам кабель не обязательно должен быть рассчитан на этот пусковой ток (с этим справляется защита от перегрузки по току), но размер проводника должен выбираться в соответствии с правилами статьи 430 NEC, а не стандартными таблицами токовой нагрузки.

Для одного двигателя NEC 430.22 требует, чтобы проводник ответвленной цепи имел размер не менее 125 % тока полной нагрузки двигателя (FLC) как указано в таблицах NEC 430.247–430.250 (не значение, указанное на паспортной табличке, если только паспортная табличка не ниже значения, указанного в таблице). Для однофазного двигателя мощностью 5 лошадиных сил и напряжением 230 В в таблице 430.248 указан FLC как 28 А. В этом случае проводник должен выдерживать минимум 28 × 1,25 = 35 А, что указывает на медь 8 AWG.

Для применений с частотно-регулируемым приводом (ЧРП) необходимо учитывать дополнительные факторы. ЧРП генерируют гармонические токи, которые выделяют дополнительное тепло в проводниках. Многие инженеры добавляют дополнительный запас в 10–15 % сверх стандартного коэффициента в 125 % при выборе кабелей для двигателей с частотно-регулируемым приводом. Между выходом ЧРП и двигателем также обычно требуется экранированный кабель, чтобы сдержать высокочастотный шум и предотвратить повреждение подшипников синфазными токами.

Подробный расчет падения напряжения: длинные кабели

Для кабелей длиной более 50 футов (около 15 метров) доминирующим фактором выбора часто становится падение напряжения, а не токовая нагрузка. Это особенно актуально для солнечных фотоэлектрических (PV) систем, сельскохозяйственных объектов, наружного освещения и промышленных предприятий, оборудование которых расположено далеко от главного распределительного щита.

Расчет необходимого сечения проводника по падению напряжения

Вы можете изменить формулу падения напряжения, чтобы напрямую рассчитать необходимое поперечное сечение проводника. Для меди в однофазной системе:

A (мм²) = (2 × L × I × ρ) / VD_max

Где A — требуемая площадь поперечного сечения в мм², L — длина одностороннего кабеля в метрах, I — ток нагрузки в амперах, ρ (rho) — удельное сопротивление меди = 0,0172 Ом·мм²/м (или 0,0282 для алюминия), а VD_max — максимально допустимое падение напряжения в вольтах.

Пример: Насос потребляет ток 30 А при напряжении 230 В, расположенный на расстоянии 120 метров от распределительного щита. Максимально допустимое падение напряжения = 3% × 230 В = 6,9 В.

А = (2 × 120 × 30 × 0,0172)/6,9 = 123,84/6,9 = 17,95 мм² . Округляем до следующего стандартного размера: 25 мм² медный проводник.

Если бы тот же насос находился всего в 30 метрах, расчет дает 4,49 мм², округляя до 6 мм² — значительно меньше и дешевле. Стоимость занижения размеров при длительных перевозках связана с потерями энергии и ухудшением производительности оборудования, а не только с перегревом.

Падение напряжения в солнечных фотоэлектрических системах постоянного тока

В солнечных установках размер кабеля постоянного тока имеет решающее значение для эффективности системы. Статья 690 NEC рекомендует ограничивать падение напряжения в цепях фотоэлектрических источников до 2% или меньше для максимального сбора энергии. Падение напряжения в 2% в цепной системе на 600 В допускает падение напряжения только 12 В на всей длине кабеля. При силе тока 9 А и длине 50 метров (в одну сторону) требуемое поперечное сечение проводника будет A = (2 × 50 × 9 × 0,0172) / 12 = 1,29 мм², что указывает на фотоэлектрический кабель с сечением не менее 2,5 мм² (USE-2 или PV Wire в США).

Как качество конструкции кабеля влияет на расчеты размеров

Расчеты размеров проводного кабеля предполагают, что кабель соответствует номинальным характеристикам. Это означает, что проводник имеет правильную площадь поперечного сечения, изоляция имеет правильную толщину и диэлектрические свойства, а сопротивление на единицу длины соответствует опубликованным значениям. На практике качество кабеля значительно различается у разных производителей, и эта изменчивость напрямую влияет на то, верны ли ваши расчеты в полевых условиях.

Коэффициент заполнения проводника и скрутка

Многожильные проводники состоят из нескольких проволок меньшего размера, скрученных вместе. Коэффициент заполнения — процент номинального сечения, фактически занятый металлом, — влияет на сопротивление. Многожильный провод сечением 2,5 мм² с плохой укладкой жил может иметь фактическое сечение металла всего 2,3 мм², что увеличивает сопротивление примерно на 8–9% по сравнению со спецификацией. Это напрямую влияет как на падение напряжения, так и на тепловые характеристики. Производители кабелей премиум-класса измеряют сопротивление проводников в соответствии со стандартами IEC 60228 или ASTM B8 для проверки соответствия.

Толщина изоляции и процесс экструзии

Изоляционный слой наносится через экструдер для проволоки и кабеля — машина, которая плавит полимерный компаунд (ПВХ, сшитый полиэтилен, LSZH или другие материалы) и пропускает его через прецизионную матрицу вокруг движущегося проводника. Качество этого процесса экструзии определяет постоянство толщины изоляции, качество поверхности и адгезию к проводнику или внутренней оболочке.

Современные системы экструдирования проволоки и кабеля, используемые ведущими производителями, включают:

• Замкнутый контур контроля эксцентриситета : Лазерные или емкостные датчики измеряют концентричность изоляции в режиме реального времени и автоматически регулируют положение матрицы для корректировки смещения покрытия от центра.
• Контроль давления и температуры расплава : Обеспечивает постоянную вязкость смеси в головке экструдера, предотвращая появление тонких пятен, вызванных изменением температуры в цилиндре экструдера.
• Интеграция тестера Spark : Высоковольтные искровые тестеры сканируют 100% произведенного кабеля на ходу, чтобы обнаружить точечные отверстия или тонкие точки в изоляции перед намоткой кабеля.
• Системы измерения диаметра : Лазерные микрометры непрерывно измеряют внешний диаметр и передают данные обратно для контроля скорости линии и производительности экструдера для соблюдения заданных допусков на диаметр.

При покупке кабеля для критически важных применений — промышленного оборудования, проводки в зданиях, подземных питателей — всегда проверяйте, соответствует ли кабель сертификатам UL, CSA или IEC, проверенным на соответствие соответствующим стандартам. Кабель, протестированный и внесенный в список третьей стороной, гарантирует, что изоляция, нанесенная в процессе экструдирования провода и кабеля, соответствует требованиям минимальной толщины, диэлектрической прочности и термостойкости.

Характеристики изоляции из сшитого полиэтилена и ПВХ

Изоляция из сшитого полиэтилена (XLPE) производится с помощью специального процесса экструдирования проводов и кабелей, который включает этап вулканизации (сшивания) либо путем отверждения паром, отверждения сухим азотом (линия CCV) или отверждения силаном во влажной среде. Сшивка создает трехмерную полимерную сетку, которая дает сшитый полиэтилен. значительно лучшие тепловые характеристики, чем ПВХ : Силовые кабели с изоляцией из сшитого полиэтилена рассчитаны на постоянную температуру 90°C, 130°C при аварийной перегрузке и 250°C при коротком замыкании. Пик ПВХ достигает 70°C для стандартных марок.

Для кабелей среднего напряжения (1–35 кВ) изоляция из сшитого полиэтилена, производимая на проводе тройной экструзии и линии кабельного экструдера — нанесение полупроводникового внутреннего экрана, изоляции из сшитого полиэтилена и полупроводникового внешнего экрана за один проход — является отраслевым стандартом. Этот однопроходный подход исключает загрязнение интерфейса между слоями, что является критическим фактором для диэлектрической целостности высокого напряжения.

Практические примеры размеров проводов в зависимости от применения

Теория становится более понятной на конкретных примерах применения при различных типах установки. Следующие примеры охватывают наиболее распространенные сценарии, встречающиеся в жилых, коммерческих и промышленных условиях.

Цепь жилой кухни (120 В, 20 А)

NEC 210.11(C)(1) требует как минимум две цепи небольших приборов на 20 А на кухне. Кабель: медный 12 AWG/2, тип NM-B (Romex), прерыватель 20А. Длина кабеля от панели обычно составляет 30–60 футов в доме на одну семью. Падение напряжения при токе 20 А на расстоянии 60 футов: VD = (2 × 60 × 1,98 × 20) / 1000 = 4,75 В, что составляет 3,96% . Приемлемо для большинства нагрузок кухонной техники. Для более консервативной установки или при длине более 80 футов обновите кабель до 10 AWG.

Зарядная станция для электромобилей (240 В, 48 А, непрерывный)

Зарядное устройство для электромобилей уровня 2 мощностью 11,5 кВт потребляет ток 48 А при напряжении 240 В. При постоянной нагрузке: 48 А × 1,25 = минимальная токовая нагрузка проводника 60 А. В кабелепроводе выберите медь 6 AWG THWN-2. На расстоянии 50 футов от панели до гаража падение напряжения = (2 × 50 × 0,491 × 48) / 1000 = 2,36 В = 0,98% — ну в пределах. Размер 6 AWG в данном случае определяется токовой нагрузкой, а не падением напряжения.

Промышленный конвейерный двигатель (400 В, 3-фазный, 22 кВт)

FLC = 22000/(1,732×400×0,87×0,92) = 39,7А. Примените коэффициент двигателя 125 %: 39,7 × 1,25 = 49,6 А. Выберите медный провод сечением 10 мм² (номинальный ток 52 А в трехжильном кабеле согласно IEC 60364). Длина кабеля от ЦУП до двигателя составляет 85 метров. Падение напряжения = (1,732 × 85 × 39,7 × 1,83 Ом/км × 0,001) / 1 = 10,7 В = 2,68 % — в пределах 3%. Выбор 10 мм² подтверждается требованиями как по токовой нагрузке, так и по падению напряжения.

Подземный фидер (240 В, 100 А, 150 футов)

Подпанельный фидер на 100 А с алюминиевыми проводниками в кабелепроводе из ПВХ класса 40, заглубленном на глубину 24 дюйма. Требуемая сила тока: 100А. Алюминиевый проводник 1/0 AWG рассчитан на ток 120 А при температуре 75 °C и соответствует допустимой токовой нагрузке. Проверка падения напряжения: алюминий 1/0 AWG R = 0,327 Ом/1000 футов VD = (2 × 150 × 0,327 × 100) / 1000 = 9,81 В = 4,09% . Превышает рекомендуемые 3%. Обновление до алюминия 2/0 AWG (R = 0,259 Ом/1000 футов): VD = 7,77 В = 3,24 % — все еще незначительно. Использование 3/0 AWG, алюминий (R = 0,205 Ом/1000 футов): VD = 6,15 В = 2,56 % — приемлемо.

Учет токов короткого замыкания и повреждения при выборе кабеля

Для кабелей среднего и высокого напряжения, а также для промышленных низковольтных кабелей, расположенных рядом с мощными трансформаторами, проводник также должен иметь такой размер, чтобы выдерживать тепловую энергию тока повреждения в течение времени, которое требуется защитному устройству для устранения повреждения. Это называется термическая стойкость при коротком замыкании проверьте.

Формула: A (мм²) = (I_sc × √t) / K , где I_sc — предполагаемый ток короткого замыкания в амперах, t — время устранения неисправности в секундах, а K — константа материала (K = 115 для медных проводников с ПВХ-изоляцией, начиная с 30 °C; K = 135 для медных проводников с изоляцией из сшитого полиэтилена).

Пример: кабель подает на панель ожидаемый ток короткого замыкания 25 кА, и верхний выключатель отключается через 0,2 секунды. A_min = (25 000 × √0,2) / 115 = (25 000 × 0,447) / 115 = 97,2 мм² . Для этого требуется медный проводник сечением минимум 120 мм² — независимо от тока нагрузки. Рядом с большими промышленными трансформаторами или главными распределительными щитами выбор кабеля часто зависит от размера короткого замыкания.

Распространенные ошибки при расчете размера кабеля

Понимание метода расчета – это только полдела. Практические ошибки в полевых условиях приводят к получению кабелей заниженного или завышенного размера, даже если инженер правильно применяет формулы.

• Использование паспортного тока вместо таблицы NEC FLC для двигателей: NEC 430.22 специально требует использования значения таблицы NEC, а не паспортной таблички, если только паспортная табличка не находится ниже. Использование более низкого паспортного тока двигателя с более высоким КПД и занижение сечения кабеля является нарушением норм.
• Забываем применить пакетное снижение номинальных характеристик: Установка шести проводников THHN в один кабелепровод и подбор каждого по индивидуальной токовой нагрузке — очень распространенная ошибка. Коэффициент связывания 0,80 снижает их эффективную токовую нагрузку, требуя проводников большего размера.
• Без учета будущего роста нагрузки: Цепь с током проводника 95 % не оставляет места для дополнительного оборудования. Оптимальная отраслевая практика заключается в выборе кабелей с номинальной токовой нагрузкой не более 80 % при нормальных условиях эксплуатации.
• Смешение значений AWG и метрики в одной формуле: Использование значений сопротивления AWG (в Ом/1000 футов) с метрическими длинами (в метрах) без преобразования приводит к совершенно неверным результатам. Всегда проверяйте единицы измерения перед расчетом.
• Игнорирование температуры окружающей среды: Кабель, проложенный на чердаке при температуре окружающей среды 50°C вместо стандартных 30°C, требует значительного снижения номинальных характеристик. THHN 12 AWG с номиналом 30 А при температуре 30°C может выдерживать только ток 23 А при температуре окружающей среды 50°C — снижение на 23%.
• Покупка некачественного кабеля: Кабели непроверенных производителей могут иметь фактическое сечение жил на 10–15 % ниже номинального из-за плохого контроля процессов волочения и экструзии проволоки. Всегда покупайте кабель, внесенный в список UL или сертифицированный IEC, из отслеживаемых источников.

Краткий справочник: сводная информация по выбору размера кабеля

Для быстрого ознакомления на месте в следующей таблице приведены общие сценарии нагрузки и минимальные размеры кабелей, необходимые для типичных условий (медный проводник, изоляция 75°C, температура окружающей среды 30°C, одиночная цепь в кабелепроводе, длина до 50 футов).
