Трехрежимный скруточный станок для сетевого кабеля

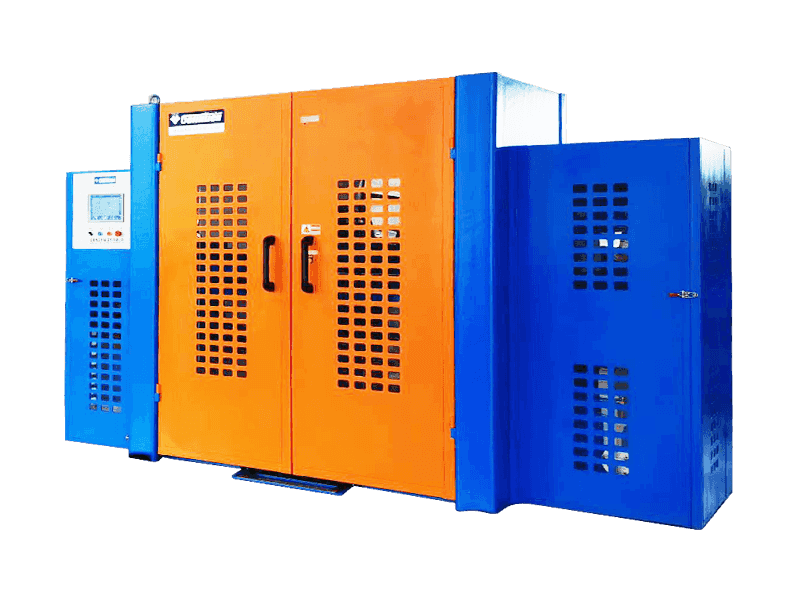

Интегрированный скруточный станок с тройным шагом для сетевого кабеля

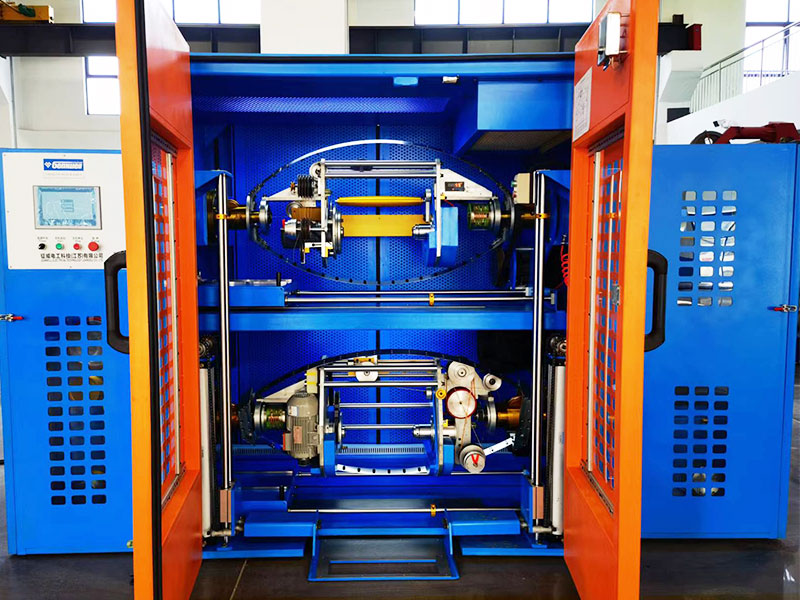

Тройная скручиваемая машина может реализовать три функции: одиночная скручивание, скручивание спины и пары. Вся машина включает в себя одну скручивающуюся часть для Back Twist Pail Off и пары скручивающей части. Плата от выплаты и приемная часть применяют интегрированный дизайн с верхним и нижним слоями, сложенными, чтобы сэкономить место. Существуют внешние и внутренние части выплаты задних поворотов. Внешняя выплата проводится через поворотный угол лука к отверстию шнурного кубика, отклоненного от центра вращения, а внутренняя выплата непосредственно приводит к другому отверстию на симметричной стороне шнурного штока, отклоненного от центра вращения, не проходя через угловой лук. Вращающийся угол лук приводит к уловолищному матрицу, чтобы повернуть так, чтобы два ядра скручивались за один шаг со 100 % выплатой задняя выплата, чтобы сформировать первый шаг. Затем скрученные провода вступают в скручивающий лук для второго и третьего времени скручивания, чтобы достичь тройной функции скручивания. Тройная скручивающая машина имеет высокую эффективность и точную высоту и очень подходит для процесса скручивания ядра сети Cat5/Cat5e/Cat6.

Расследование +
Предыдущая：нет предыдущей статьи
Последующая：нет последующей статьи
Подробности продукта

Компоненты

● Ø500 Внутренний бесшастовый активный податчик
● Ø500 Внешний бесшастовый активный податчик
● Ø500 Двойной натяжение
● Система управления
● Периферийное вспомогательное оборудование может быть настроено.


Технические спецификации

Структура выплаты Одна головка бесшастового активного податчика портального типа внутри скруточной дуги + одна головка бесшастового активного податчика вне скруточной дуги
 захвата структура Горизонтальный бесшастовый приемно-намоточный модуль портального типа, скруточная дуга с двойным шагом
Общая структура машины Интегрированная верхняя и нижняя структура. Активная выплата Гантри-Крубейл Без валана помещается в верхнюю часть интенсивной машины. Безбной активная выплата размещена в правой части. Взаимодействие расположена в нижней части интегрированной машины.
Подходящий тип провода В основном используется для кабеля локальной сети Cat5, Cat5e, Cat6a и т. Д.
Спецификация основной проволоки Диапазон: Ø0,6-1,2 мм, за пределами этого диапазона, можно настроить
Внешний диаметр проводного провода Диапазон: Ø1.2-2,5 мм, за пределами этого диапазона можно настроить.
Стренинг умирает Стандартный размер OD - 25
Метод обратного поворота Достигнуть скручивание или предварительно переворачивать, скручивание означает, что луки машины выплаты и пары поворота вращаются в противоположных направлениях; Предварительный перевод относится к тому же направлению вращающегося направления выплаты и пары, и может быть выбран на сенсорном экране.
Скручивание/предварительное соотношение 0-100%, непрерывно и беспрепятственно регулируется, установите на сенсорном экране, Автоматическое управление ПЛК, автоматическое отслеживание скорости скручивания/скручивания задних скручиваний. При температуре скручивания в 33 процента один шаг сформируется при выплате, в то время как два шага образуются при взлете. Следовательно, общее количество полей составляет три.
Направление S/Z.
Скорость вращения податчика  MAX1800 об / мин (без нагрузки).
Фактическая скорость запуска устанавливается в соответствии с требованиями различных сортов проводов.
Скорость вращения приемника MAX1800RPM/5400TPM (без нагрузки).
Фактическая скорость запуска устанавливается в соответствии с требованиями различных сортов проводов.
Диапазон скорости проволоки Формула для расчета скорости линии: Скорость в лук x 3 x шаг / 1000 = м / мин. Максимальный предел скорости составляет 100 м/мин.
Проволочный скрученный шаг Оптимальный диапазон: 5,0-30,0 мм, точный до одного десятичного места, с непрерывно регулируемым уровнем, выбираемым на сенсорном экране.
Точность высоты тона Точность шага ± 0,3 мм при производстве фиксированной скорости, ± 0,5 мм во время запуска/выключения.
Материал лука Используемый стандартный материал представляет собой стальную полоску на 65 млн с керамическими пропелками, которая может быть настроена на легкий лук из углеродного волокна.
Выплата бауна Стандартная конфигурация - 5,5 кВт двигатель инвертора, который также может быть настроен для сервоприводов.
Занимая мощность лука Стандартная конфигурация представляет собой двигатель инвертора мощностью 5,5 кВт, который также может быть настроен для сервоприводов.
Ставка в лук Электромагнитные тормоза
Тип Capstan Кэпстан с двойным колесом встроен в колыбели портала, чтобы заняться
Диаметр колеса Кэпстана Ø185, Алюминиевый капстан с 5-х каблетом, покрытый алюминиевым капстаном, 5-ролкой, расколотый алюминиевый ролик.
Кэпстан власть Стандартная конфигурация представляет собой двигатель инвертора в 1,5 кВт, который также может быть настроен для сервопривода.
Спецификация выплаты Ø500 Инструментальные колеса ABS.
Спецификация поступления Ø500 Инструментальные колеса ABS. 630 КОЛЕССКИЙ КОЛЕСЫ могут быть настроены.
Внутренняя дыра катушки Стандарт - Ø56 мм, другие размеры могут быть настроены.
Катушка веретена Электрический подъем, нагрузка на скейтборд и разгрузка катушки.
Метод сжатия катушек Мощная эластичная цилиндрическая узел
Вес нагрузки Max300 кг
Выплата барабана Стандартная конфигурация представляет собой двигатель редуктора 2-0,75 кВт, который также может быть настроен для сервопривода.
Поглощающая мощность катушки Стандартная конфигурация представляет собой двигатель редуктора 0,75 кВт, который также может быть настроен для сервопривода.
Установка положения проводной проволоки Стандартом является 30 единиц стержня полированного стержня, которые могут быть настроены для строк контроллера сервопривода.
Обнаружение результатов выплаты материала Аварийный сигнал и автоматическая остановка, когда провод ядра собирается закончить/тревожить, и автоматическая остановка, когда провод сломается.
Тип напряжения Стандарт заключается в том, чтобы настроить натяжение путем перемещения или добавления балансирующих весов, PID контролирует скорость выплаты или взлета или настраивает его, чтобы настроить натяжение сервоприводом.
Диапазон натяжения выплаты 3N-30N/0,3 кг-3 кг/300G-3000G
Диапазон натяжения захвата 5N-50N/0,5 кг-5 кг/500G-5000G
Точность напряжения ± 25 г
Дисплей напряжения Тип связи цифрового датчика давления дисплея, тревога на растяжение и автоматическое выключение.
Управление формулой Пользовательская система управления составами позволяет таким данным, как натяжение, температура, внешний диаметр, высота, S/Z, дистанция обмотки проволоки и барометрическое давление, которые должны быть поданы в ПЛК, поддерживая сбор данных и импорт для цифрового производства.
Безопасность Автоматическое обнаружение и прогнозирование температуры /вибрации /шума /давления могут быть настроены в соответствии со стандартной конструкцией CE /CSA /UL.
Обнаружение искры Может быть настроен, чтобы добавить тестер Spark
Стандарты власти Стандарт состоит из 3-фазовой 380 В/50 Гц, и источник питания может быть настроен для разных стран и регионов.
Интеллектуальное программное обеспечение Настраиваемый для добавления «Лучшее программное обеспечение для автоматической функции совпадения скорости производства» для достижения эффективности производства и качества продукта одновременно.
Устройство перевора Основное смазочное устройство для основного провода может быть на заказ и добавлено. Провод изолирующего сердечника покрыт летучим смазывающим маслом для уменьшения трения во время скручивания пары проводов.




Особенности продукта

● Быстрая скорость: Коробка шпинделя снята с напряжением и отожжен, она долговечна и не деформирована. Вращающийся угол на угла наступает статически сбалансирован и динамически сбалансирован для тестирования и коррекции. Он имеет небольшую вибрацию и низкий шум. Шпиндель не генерирует тепло во время долгосрочной непрерывной работы, а скорость вращения шпинделя быстра.

● Меньше места занято: Он принимает интегрированную структуру, которая экономит более 50% занятий по сравнению с традиционной парой скручивающей пары складного кругового типа.

● Низкая энергия потребляется: Электрическая энергия можно сэкономить выше 50% по сравнению с традиционной парой скручивания спины.

● Стабильное напряжение: Сервомотор может быть настроен как элемент натяжения. После установления общего натяжения захвата распределение выплаты двух основных проводов рассчитывается разумно. Это также обеспечивает точный контроль от выплаты и скорости поступления контроллером движения сервопривода, что достигает стабильного натяжения.

● Точный шаг: Мир исключительно «механизм точной передачи внешней мощности и внутреннего капстана» использует сложную механическую передачу для передачи мощности двигателя за пределами скрученного лука в колесо Капстана внутри. Установка основного Кэпстана в качестве контроля движения, используйте контроллеры движения сервоприводов как для скручивающего лука, так и для основного Capstan, чтобы провести точное управление движением цепи и получить точный шаг на любой скорости.

● Экономия труда: Оснащенный гибким потоком, может плавно проходить через поворотный узел углового лука, а резьба может быть завершена через 1 минуту. Провод может быть отозван в обратном направлении, используя панель управления, сохраняя рабочую силу.

● Разумный: Управление рецептами, поиск рецептов SOP в одном клике, подготовка к стартапу с одним щелчком, старт на один щелчок; Динамическая обратная связь скручивающего шага, коэффициента скручивания задней части, обнаружение/обнаружение/остановку отключения разлома при достижении счетчика, интеллектуальная панель управления

● Низкая скорость отказов: Компоненты электрического управления в угловом луке установлены на колыбели, и все сигналы закрыты с электрическим контролем в странном луке. Кольцо для коллектора углеродных кистей обеспечивает только трехфазное мощность внутренней части углового лука с углами без передачи сигналов, чтобы избежать плохого контакта, помех и низкой скорости отказа.

● Легкое обслуживание: Клиенты за пределами Китая могут настроить для получения управления автобусом Profinet, что обеспечивает быструю передачу сигнала и низкие помехи.

Устранение неполадок и технического обслуживания доступны независимо от местоположения машины в любой стране или регионе по всему миру, если есть сеть связи, а затем можно быстро предоставить услуги по обнаружению неисправностей, устранению неисправностей и техническом обслуживании. .
