Скруточный станок с обратной скруткой для сетевого кабеля

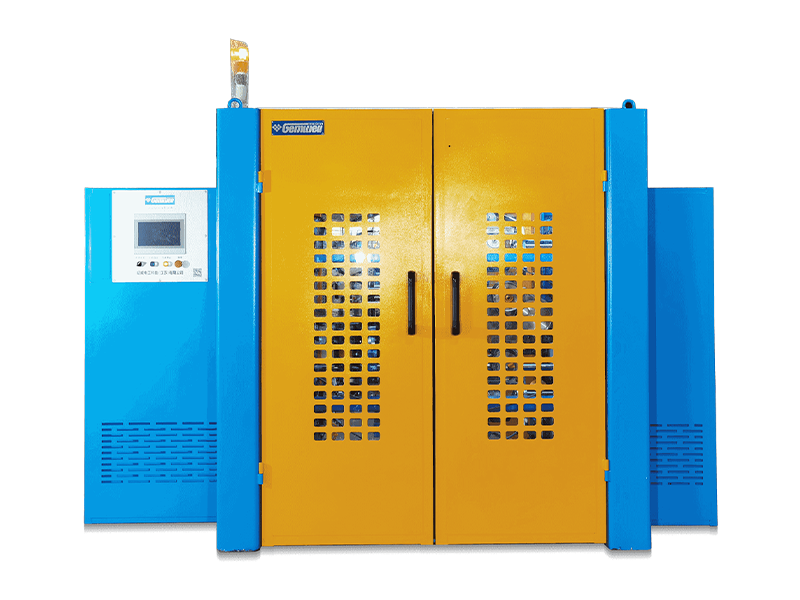

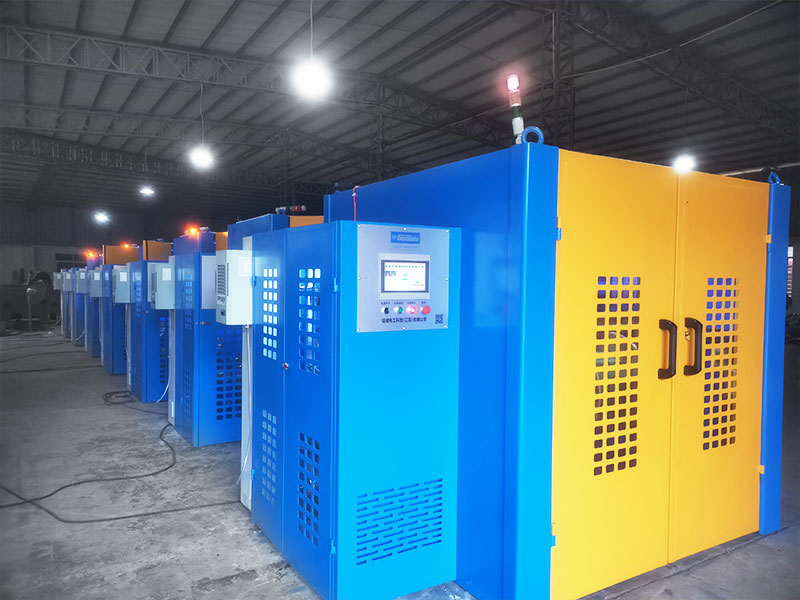

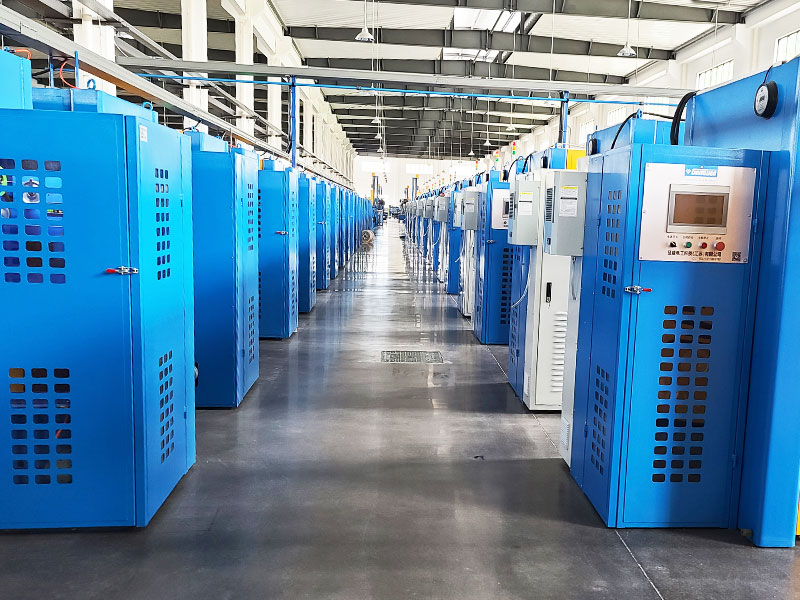

Сетевой кабельный скруточный станок интегрированного типа с обратной скруткой

В процессе скручивания пары проводов ядра очень важны точность высоты тона и плотность парного провода, что оказывает значительное влияние на электрические и физические свойства готового кабеля. Эта машина оснащена независимым колесом Capstan в пределах поворотного угла лука основной скручивающей части. Мощность мощности колеса Capstan передается из внешней части углового лука внутри через механическую передачу в вращающемся главном валу, избегая ненадежных факторов, вызванных традиционной передачей типа углеродной кисти. Кроме того, двигатель Capstan и угловой вращающийся мотор, вращающийся луком, работают синхронно через управление электротехникой электрического блокировки, тем самым достигая беспрепятственного управления электронным шагом с высокой степенью. Скручивающий шаг можно установить в цифровом виде и сформировать стабильно и точно. Кроме того, выплата скручивания задних скручивающихся выплат принимает структуру боя вращающегося углового лука, которая преобразует традиционное пассивное вращение и внешнюю силу поднятия в активное вращение и воздействие двух ядра провода под объединенным действием заднего скручивания и скручивающей силы. Внутреннее напряжение кручения и внешнее напряжение скручивания отменяют друг друга, так что вращательное напряжение скрученного продукта изнутри на внешнюю часть отменяет друг друга до нуля. После скручивания два основных провода плотно вписываются без зазоров и являются естественными прямыми и без силы восстановления. Поддержание стабильной физической структуры может привести к стабильной электрической производительности.

Расследование +
Предыдущая：Сетевой кабельный скруточный станок раздельного типа с обратной скруткой
Последующая：нет последующей статьи
Подробности продукта

Компоненты

● Ø500 Горизонтальный бесшпиндельный портальный податчик с двойной верхне-нижней бобиной
● Стенд для контроля скрутки черного цвета

● Ø500 Двухзаходный парный крутильный аппарат с постоянным натяжением
● Система управления
● Периферийное вспомогательное оборудование может быть изготовлена на заказ.


Технические спецификации

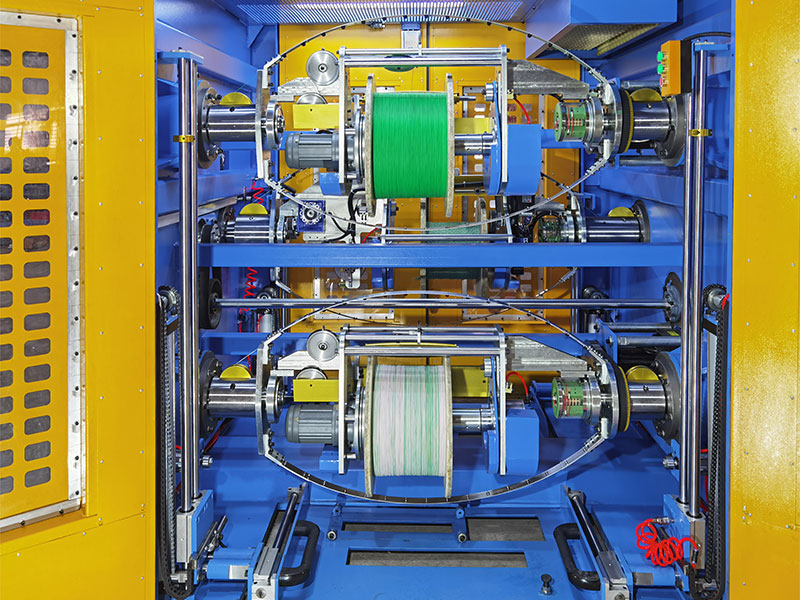

Структура выплаты Горизонтальный бесшпиндельный портальный податчик с двойной верхне-нижней бобиной, податчик обратной скрутки с двойным шагом для крутильных люлек.
Приемная структура Горизонтальный портальный бесшпиндельный приемник, парная скрутка с двойным шагом в крутильной люльке.

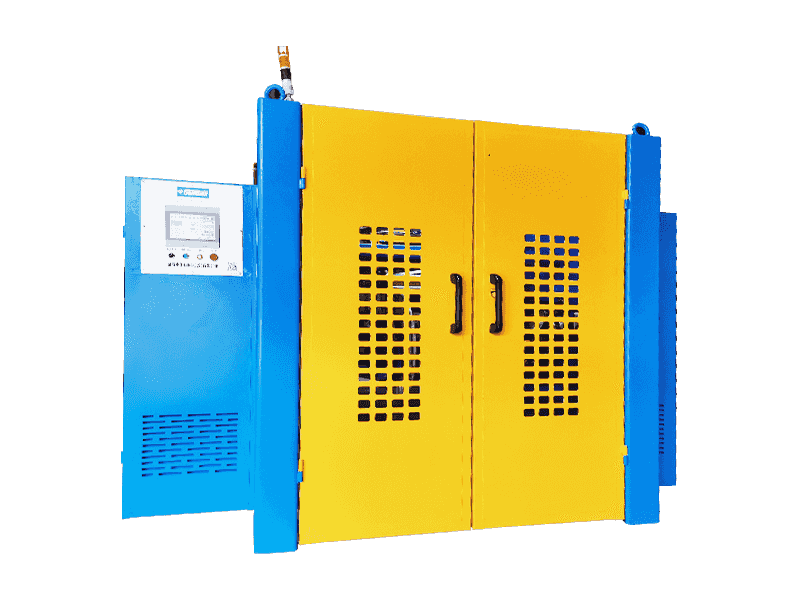

Общая структура машины Устройства подачи с обратной скруткой и приемки скрученного кабеля расположены спина к спине в единой конструкции. Обе стороны (подающая и приемная) оснащены дверцами для операций с катушками.
Подходящий тип провода В основном используется для кабеля локальной сети Cat5, Cat5e, Cat6a, Cat7, Cat8 и других проводов, а также для других проводов передачи сигнала, которые требуют электрических испытаний.
Спецификация основной проволоки Диапазон: Ø0,6-2,0 мм, за пределами этого диапазона, можно настроить
Внешний диаметр стандартного провода Диапазон: Ø1.2-4,0 мм, за пределами этого диапазона можно настроить.
Стационарная волока Стандартный размер OD - 25
Метод обратной скрутки Достигнуть скручивание или предварительно переворачивать, скручивание означает, что луки машины выплаты и пары поворота вращаются в противоположных направлениях; Предварительный перевод относится к тому же направлению вращающегося направления выплаты и пары, и может быть выбран на сенсорном экране.
Скручивание/предварительное соотношение 0-120%, непрерывно и беспрепятственно регулируется, установите на сенсорном экране, Автоматическое управление ПЛК, автоматическое отслеживание скорости скручивания/скручивания спины/спинки.
Направление скрутки S/Z.
Скорость вращения подающего устройства Фактическая скорость запуска устанавливается в соответствии с требованиями различных сортов проводов, максимум 2000 об/мин/4000 т/мин (без нагрузки).
Скорость вращения приёмного устройства Фактическая скорость запуска устанавливается в соответствии с требованиями различных сортов проводов, максимум 2000 об/мин/4000 т/мин (без нагрузки).
Диапазон скорости проволоки Формула для расчета скорости линии: Скорость в лук x 2 x шаг / 1000 = м / мин. Максимальный предел скорости составляет 100 м/мин.
Проволочный скрученный шаг Оптимальный диапазон: 5,0-50,0 мм, точный до одного десятичного зале, с непрерывно регулируемым уровнем, выбираемым на сенсорном экране.
Точность шага Точность шага ± 0,3 мм при производстве фиксированной скорости, ± 0,5 мм во время запуска/выключения.
Материал крутильной люльки Стандартный материал: стальная лента 65Mn с керамическими направляющими, с возможностью замены на облегчённую углепластиковую люльку.
Мощность подающей люльки Стандартная конфигурация-2-5,5 кВт двигатель инвертора, который также может быть настроен для сервоприводов.
Мощность приемной люльки Стандартная конфигурация представляет собой двигатель инвертора 3,7 кВт, который также может быть настроен для сервопривода.
Торможение крутильной люльки Электромагнитные тормоза

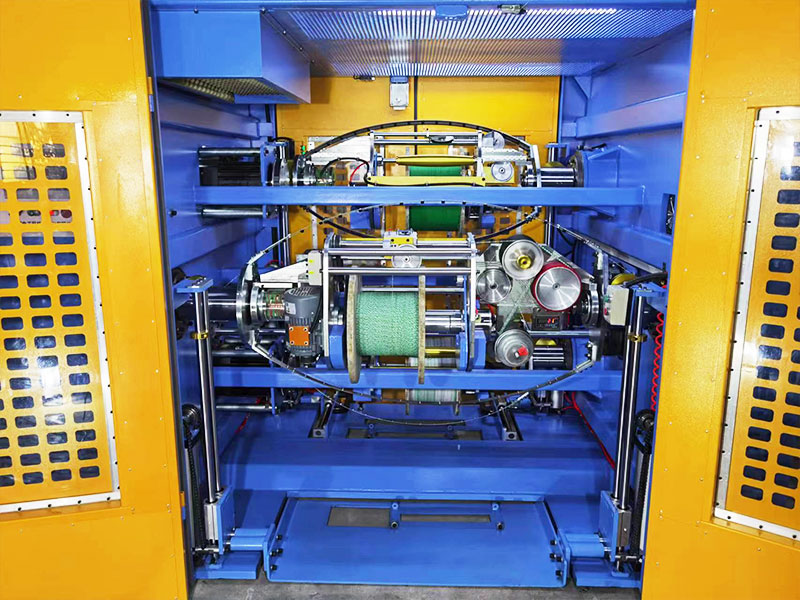

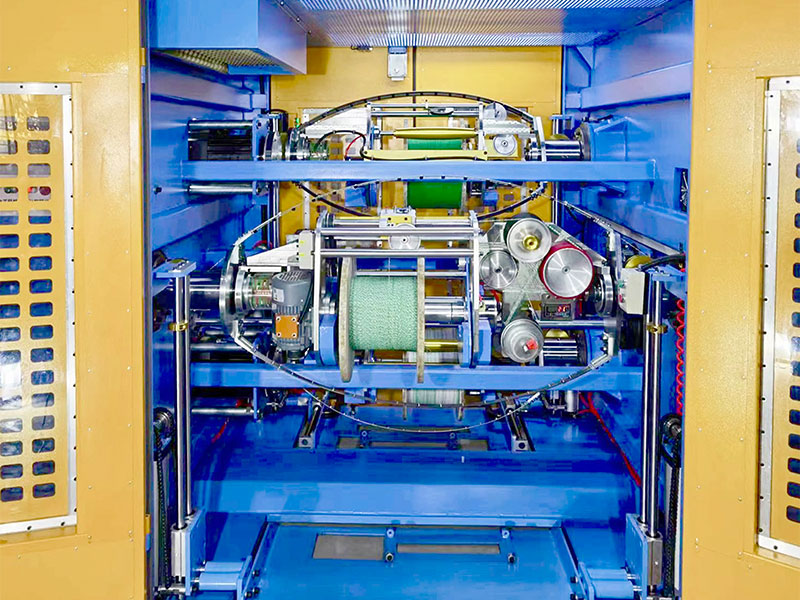

Тип Capstan Двойной колесный капстан встроен в колыбель
Диаметр колеса Кэпстана Ø185, Алюминиевый капстан с 5-х каблетом, покрытый алюминиевым капстаном, 5-ролкой, расколотый алюминиевый ролик.
Мощность Кабестана Стандартная конфигурация представляет собой двигатель инвертора в 1,5 кВт, который также может быть настроен для сервопривода.
Спецификация выплаты Модель Ø500, совместимая с колесами Ø400, инструментов ABS.
Спецификация поступления Модель Ø500 совместима с Ø400. Колеса ABS
Внутреннее отверстие катушки Стандарт - Ø56 мм, другие размеры могут быть настроены.
Подъём оси барабана Электрический подъем, нагрузка на скейтборд и разгрузка катушки.
Метод затяжки катушки  Узел мощного эластичного цилиндра для затяжки шпули:Усилие затяжки >200 кг, с самоблокирующейся защитой и пневматическим освобождением шпули
Грузоподъемность катушки Max300 кг
Мощность разматывающего барабана Стандартная конфигурация представляет собой двигатель редуктора 2-0,75 кВт, который также может быть настроен для сервопривода.
Мощность наматывающего барабана Стандартная конфигурация представляет собой двигатель редуктора 0,75 кВт, который также может быть настроен для сервопривода.
Система позиционирования проволоки на приёмном барабане Стандартом является 30 единиц стержня полированного стержня, которые могут быть настроены для строк контроллера сервопривода.
Мощность системы позиционирования проволоки Можно настроить контроллер сервопривода 0,2 кВт.
Детекция окончания материала на разматывающем устройстве Аварийная сигнализация и автоматическая остановка при приближающемся окончании сердечника (основной проволоки) / сигнализация и автоматическая остановка при обрыве проволоки.

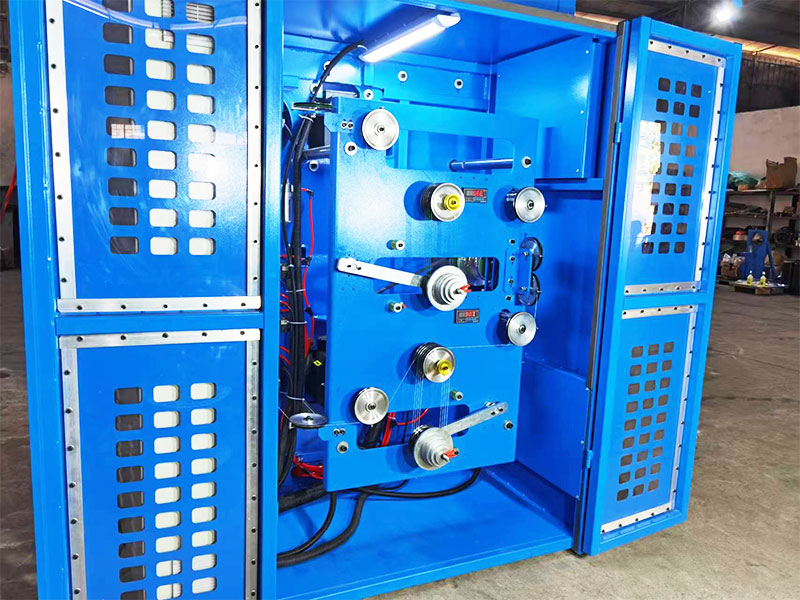

Тип напряжения Стандарт заключается в том, чтобы настроить натяжение путем перемещения или добавления балансирующих весов, PID контролирует скорость выплаты или взлета или настраивает его, чтобы настроить натяжение сервоприводом.
Диапазон натяжения выплаты 3N-30N/0,3 кг-3 кг/300G-3000G
Диапазон натяжения захвата 5N-50N/0,5 кг-5 кг/500G-5000G
Точность напряжения ± 25 г
Дисплей напряжения Тип связи цифрового датчика давления дисплея, тревога на растяжение и автоматическое выключение.
Управление формулой Пользовательская система управления составами позволяет таким данным, как натяжение, температура, внешний диаметр, высота, S/Z, дистанция обмотки проволоки и барометрическое давление, которые должны быть поданы в ПЛК, поддерживая сбор данных и импорт для цифрового производства.
Безопасность и защита  Автоматическое обнаружение и прогнозирование температуры /вибрации /шума /давления могут быть настроены в соответствии со стандартной конструкцией CE /CSA /UL.
Обнаружение искры Может быть настроен, чтобы добавить тестер Spark
Стандарты власти Стандарт состоит из 3-фазовой 380 В/50 Гц, и источник питания может быть настроен для разных стран и регионов.
Интеллектуальное программное обеспечение Настраиваемый для добавления «Лучшее программное обеспечение для автоматической функции совпадения скорости производства» для достижения эффективности производства и качества продукта одновременно.
Устройство для избыточной пропитки сердечника Основное смазочное устройство для основного провода может быть на заказ и добавлено. Провод изолирующего сердечника покрыт летучим смазывающим маслом для уменьшения трения во время скручивания пары проводов.




Особенности продукта

● Быстрая скорость: Коробка шпинделя снята с напряжением и отожжен, она долговечна и не деформирована. Вращающийся угол на угла наступает статически сбалансирован и динамически сбалансирован для тестирования и коррекции. Он имеет небольшую вибрацию и низкий шум. Шпиндель не генерирует тепло во время долгосрочных непрерывно высокоскоростных операций, а скорость вращения шпинделя быстра.

● Меньше места занято: Он принимает интегрированную структуру, которая экономит более 50% занятий по сравнению с традиционной парой скручивающей пары складного кругового типа.

● Стабильное напряжение: Сервомотор может быть настроен как элемент натяжения. После установления общего натяжения поступления натяжение выплаты двух основных проводов рассчитывается разумно, а скорость выплаты и взлета точно контролируется контроллером движения сервопривода, что достигает стабильного напряжения.

● Точный шаг: Мир исключительно «механизм точной передачи внешней мощности и внутреннего капстана» передает мощность двигателя вне углового лука в колесо Capstan внутри углового лука через сложный механический механизм передачи. С основным Capstan в качестве контрольного движения, используйте контроллеры движения сервоприводов как для лука скручивания, так и для основного Capstan, чтобы провести точное управление движением цепи и получить точный шаг на любой скорости.

● Экономия труда: Оснащенный гибким потоком, может плавно проходить через поворотный узел углового лука, а резьба может быть завершена через 1 минуту. Провод может быть отозван в обратном направлении, используя панель управления, сохраняя рабочую силу.

● Интеллектуальный: Управление режимами распределения, поиск рецепта SOP в один клик, подготовка к стартапу в один клик, старт на один клик; Динамическая обратная связь скручивающего шага, коэффициента скручивания задней части, обнаружение/обнаружение/остановку отключения разлома при достижении счетчика, интеллектуальная панель управления

● Низкая скорость отказов: Компоненты электрического управления в угловом луке установлены на колыбели, и все сигналы закрыты с электрическим контролем в странном луке. Кольцо для коллектора углеродных кистей обеспечивает только трехфазное мощность внутренней части углового лука с углами без вырыва, чтобы избежать плохого контакта, помех и низкой частоты отказа.

● Легкое обслуживание: Клиенты за пределами Китая могут настроить для получения управления автобусом Profinet, что обеспечивает быструю передачу сигнала и низкие помехи.

Устранение неполадок и технического обслуживания доступны независимо от местоположения машины в любой стране или регионе по всему миру, при условии, что есть сеть связи, а затем можно быстро предоставить услуги по устранению неисправностей, устранение неисправностей и обслуживание. .
