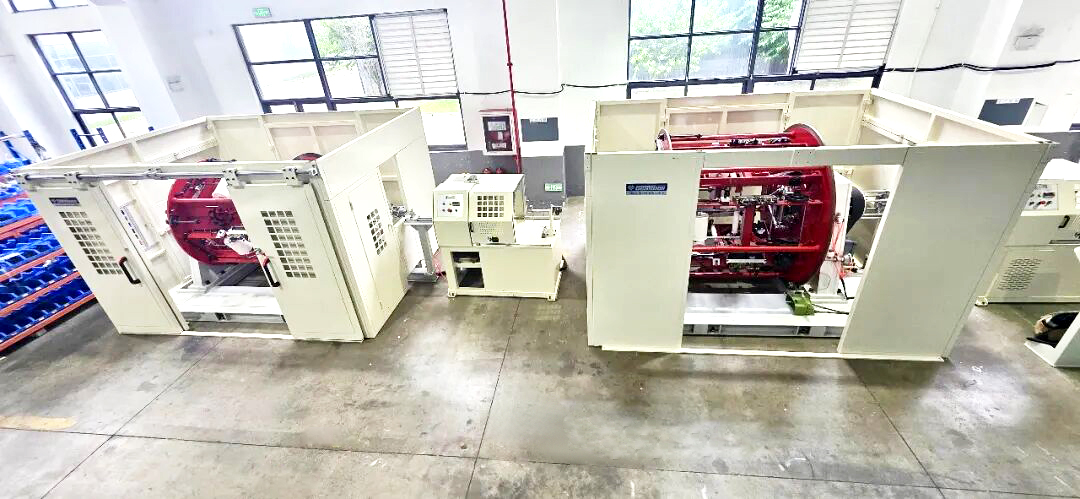

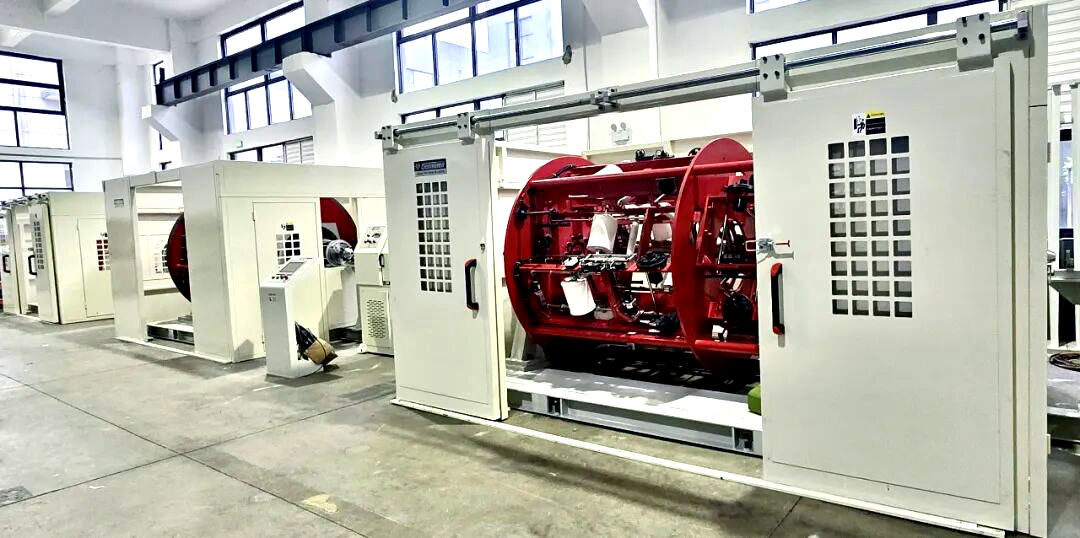

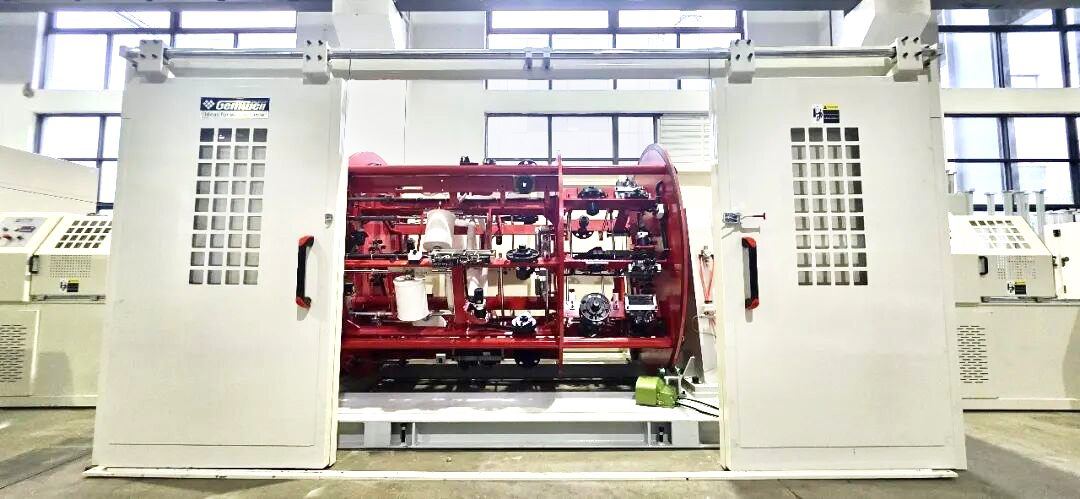

Высокоскоростная планетарная скруточная и кабельная машина с параллельной подачей

Чтобы удовлетворить требования высокоскоростной передачи данных в центрах обработки данных, высокоскоростных соединениях серверов искусственного интеллекта, 5G и приложениях для обработки больших данных, мы разработали специализированную высокоскоростную планетарную скручивающую машину с параллельными парами искусственного интеллекта. Эта машина предназначена для скрутки нескольких пар плоских сигнальных кабелей (таких как типы QSFP и SFP). Он оснащен специально разработанным скручивающим конусно-челночным механизмом, который предотвращает скручивание или переворачивание плоских кабелей во время процесса скрутки, тем самым обеспечивая долговечность и предотвращая усталостные разрушения в кабельных средах центров обработки данных с высокой плотностью. Мы предлагаем индивидуальную настройку для удовлетворения разнообразных требований клиентов; Что касается аппаратного обеспечения, клиенты могут выбирать из различных моделей машин и марок основных компонентов, а электрические системы управления доступны в вариантах от экономичных до расширенных конфигураций. Поскольку цена машины значительно варьируется в зависимости от общей конфигурации, окончательная стоимость в первую очередь определяется выбранным клиентом уровнем спецификации продукта. Кроме того, поскольку это нестандартное изделие, изготавливаемое по индивидуальному заказу небольшими партиями, цикл проектирования, изготовления, монтажа и ввода в эксплуатацию относительно длительный; клиенты должны выделять достаточно времени для обеспечения своевременной доставки.

ВЫСОКОСКОРОСТНОЙ КАБЕЛЬ AI КАБЕЛЬ ПАРАЛЛЕЛЬНОЙ ПАРЫ АКТИВНОГО ТИПА ПЛАНЕТАРНОЙ СВИВКИ

Особенности продукта

Чтобы удовлетворить строгие требования к целостности сигнала высокоскоростных межсоединений 112G/224G PAM4 в вычислительных кластерах искусственного интеллекта и центрах обработки данных, производители высокоскоростных кабелей ЦАП (таких как QSFP-DD и OSFP) сталкиваются со значительными техническими проблемами, включая колебания импеданса, обратные потери и механическую усталость, вызванную плотной прокладкой кабелей. Эта специализированная машина массового производства, предназначенная для высокоскоростной прокладки кабелей из параллельных пар проводов, устраняет эти «болевые точки» высокочастотной передачи. Его основные преимущества заключаются в трех ключевых областях:

1. Динамический контроль натяжения, обеспечивающий стабильные электрические характеристики. В системе используются прецизионные раздаточные устройства с сервоприводом для поддержания постоянного динамического натяжения в нескольких параллельных парах проводов во время высокоскоростной прокладки кабелей. Минимизируя колебания натяжения, система эффективно предотвращает микроскопическую растягивающую деформацию изоляционного слоя, гарантируя, что характеристическое сопротивление и перекос готового кабеля строго соответствуют стандартам высокочастотной передачи.

2. Специальный конический скручивающий челнок, исключающий «переворачивание кромок» плоских пар: Для устранения склонности пар плоских проводов (Twinax) к скручиванию или смещению (переворачиванию) во время скрутки машина оснащена специально разработанным коническим скручивающим челноком. Этот компонент обеспечивает постепенное направление пар проводов перед точкой скрутки, фиксируя их положение во избежание переворачивания; это обеспечивает равномерное распределение напряжений по профилю кабеля и устраняет концентрацию физических напряжений, вызванную деформацией кромок.

3. Устранение внутренних структурных напряжений во время прокладки кабелей: этот процесс повышает устойчивость готового кабеля к изгибу и усталостному разрушению, что критически важно для ограниченных сред с высокой плотностью прокладки маршрутов, встречающихся в центрах обработки данных, тем самым значительно продлевая срок службы физической конструкции при длительной эксплуатации.
