Подробный обзор пяти основных структур высокоскоростного дифференциального медного кабеля (Twinax)

Для кабелей Twinax в серверах AI снижение эффективного Dk изоляции (воздух ≈1, FEP≈2,1) является ключом к снижению высокочастотных потерь, перекосов и нестабильности импеданса. Для достижения этой цели были разработаны пять подходов к малозатратному производству.

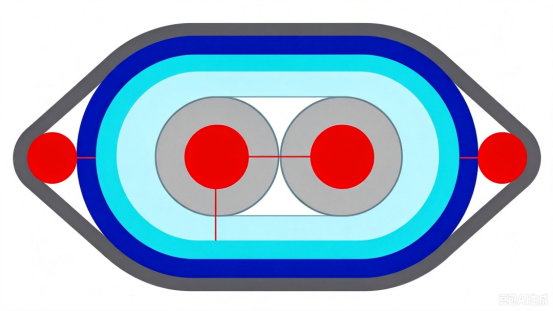

Решение для строительства ленты EPTFE

Иерархическая структура
Красный :Сигнальные проводники (посеребренная медь/медный сплав)
Серый :Внутренняя невспененная (твердая) первичная изоляция из FEP
Светло-голубой :Основной изоляционный корпус из EPTFE
Темно-синий : Внешняя защитная лента/экранирующие слои (медная фольга, алюминиевая фольга и другие структурные компоненты)
Маленькие красные кружочки по бокам : Структура провода заземления/дренажа

1. Принцип процесса
Лента EPTFE наматывается на проводник с контролируемым натяжением и перекрытием. Захваченный воздух внутри микропористой структуры дает низкий эффективный Dk, составляющий ≈1,4–1,6».

2. Ключевые преимущества
Эта конструкция обеспечивает сверхнизкие диэлектрические потери, очень низкие вносимые потери, устойчивость к высоким температурам и эффективную Dk, близкую к воздушной.

3.Приложения
Сверхбыстрый Twinax 448G/800G, высокоскоростные каналы связи на большие расстояния и высокопроизводительные вычислительные соединения, критически важные для IL.

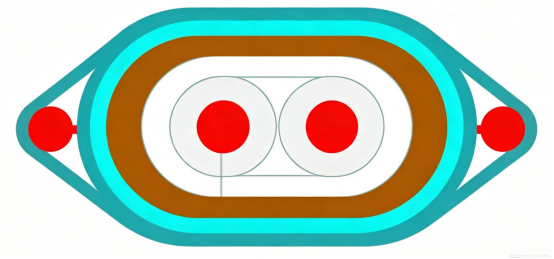

Решение для экструзии двухслойного FEP

Структурное наслоение (изнутри наружу)
Два сигнальных проводника из посеребренной меди или медного сплава.
Внутренний слой : Твердая первичная изоляция из FEP, одножильная, экструдированная.
Внешний слой : Обычная оболочка из FEP, совместно экструдированная на оба проводника.
Заземляющие провода с обеих сторон сборки.

1. Принцип процесса
Двухэтапная экструзия: твердый ФЭП сначала экструдируется по каждому проводнику индивидуально, затем две изолированные жилы размещаются рядом и экструдируются с внешним слоем ФЭП, образуя двухслойную твердую фторопластовую изоляцию.
2.Преимущества
Стабильные размеры, превосходная химическая стойкость и механическая прочность, продуманный процесс с высоким выходом.
3. Сценарии применения
Высокоскоростные кабели средней/короткой длины до 224G; промышленные высокотемпературные высокоскоростные межсоединения; высокоскоростные дифференциальные линии общего назначения с умеренной стоимостью.

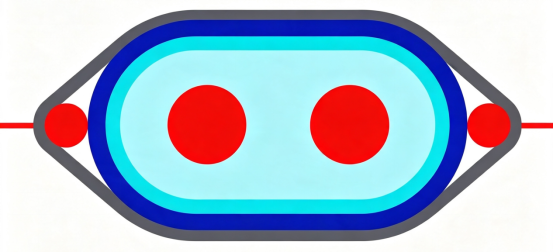

Совместная экструзия двух проводников (монолитный)

Структурное наслоение (изнутри наружу):
Два параллельных сигнальных проводника
Однопроходной экструдированный монолитный твердый диэлектрик FEP/PFA поверх обоих проводников с тонкой внешней защитной лентой.
Заземляющие провода расположены с обеих сторон

1. Принцип процесса
Специально разработанная эллиптическая двухжильная матрица обеспечивает однопроходную экструзию, заключая оба проводника в общий диэлектрик и фиксируя их центральный шаг во время экструзии.

2.Преимущества
Плотное расстояние между проводниками обеспечивает чрезвычайно низкий уровень рассогласований внутри пары; меньше технологических этапов и более низкая стоимость, чем двухэтапная экструзия FEP; отличная однородность импеданса.

3. Сценарии применения
Высокоскоростные кабели короткого действия, соединения печатных плат, соединения объединительной платы и соединения с низким рассогласованием внутри пары.

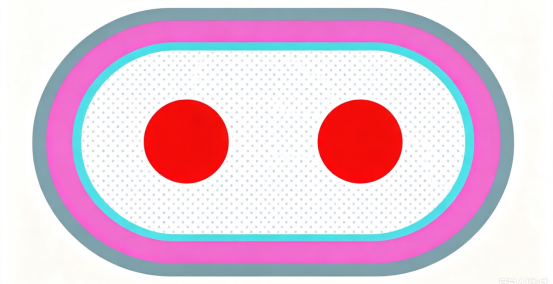

Физически вспененный FEP

Структурное наслоение (изнутри наружу):
Двойные сигнальные проводники
Микроячеистая изоляция FEP.
Твердая внешняя оболочка из FEP.

1. Принцип процесса
Во время экструзии азот под высоким давлением впрыскивается в расплавленный ФЭП, создавая микропоры с закрытыми порами, которые разбавляют диэлектрик воздухом и снижают общее значение Dk.

2.Преимущества
Более низкие Dk и затухание, чем у твердого FEP; контролируемый импеданс.

3.Приложения
Высокоскоростные кабели 224G–448G для центров обработки данных средней и большой дальности
межсоединения.

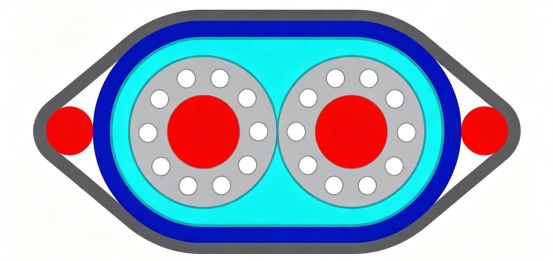

Структура корневого отверстия лотоса

Структурное наслоение (изнутри наружу)

Два сигнальных проводника
Окружные продольные пустотные каналы вокруг проводника (сплошные воздушные полости по длине кабеля, наподобие отверстий корня лотоса).
Внешняя твердая изоляция FEP
Тросы поддержки бокового позиционирования

1. Принцип процесса
Матрица с корнем лотоса создает непрерывные (взаимосвязанные) воздушные каналы для низкого Dk и повышения производительности – в отличие от пустот с закрытыми порами вспененного FEP.

2.Преимущества
Меньшее изменение сопротивления изгибу по сравнению с физической пеной при тех же потерях; более низкая стоимость; отличный ВЧ СИ; нет механизма вспенивания под высоким давлением.

3.Приложения
Высокоскоростные медные кабели PCIe 6.0, 448G нового поколения — новое решение для вычислительных серверов.
