Задняя пара скручиваемой пары для автомобильного кабеля данных

Скруточный станок с обратной скруткой для четырехжильного промышленного Ethernet кабеля

В связи с сильно развитием новых энергетических транспортных средств в последние годы выращивалось электронное оборудование внутри автомобиля, такое как управление двигателями, системы ABS, подушки безопасности, интеллектуальные функции AI, мультимедийная электроника и т. Д. Таким образом, безопасность, комфорт, интеллект, экономия энергии, надежность и удобство автомобилей могут быть улучшены, а выбросы могут быть уменьшены. Соответственно, существуют растущие требования к системам шин, чтобы обеспечить надежную передачу данных связи между различными контрольными единицами. В частности, безопасность элементов управления с помощью автобусных систем, таких как сеть зоны контроллера (CAN) или FlexRay Systems, имеет решающее значение и должна соответствовать спецификациям электромагнитной совместимости. В качестве ядра носителей передачи сигнала, кабели автомобильных данных имеют все более высокие требования к качеству: более быстрая скорость передачи данных, производительность задержки и устойчивость к разломам.  Линия производителя кабеля автомобильного кабеля применяет структуру записи витой пары, которая может достичь быстрой скорости передачи данных (CAN Bus: 1MBIT/S; шина FlexRay: 10 Мбит/с), с определенной задержкой и высокой надежностью. Поскольку скрученная пара автомобильных кабелей данных в основном требует симметрии парных скручиваемых ядерных проводов, и когда кабель проходит передачу дифференциального режима, он преобразует сигнал дифференциального режима в стабильное квантовое значение сигнала общего режима, то есть значение LCL и значение LCTL. Кроме того, контроль низкого затухания и низкой разницы в эхо также требует стабильной и желательной выполненной парной машины. С момента создания завода 20 лет назад Gemwell сосредоточился на разработке исследований и инновациях скручивающих машин. Gemwell Back Twist Pair Pair Swisting Machine для кабеля данных Double Cores Industrial Ethernet теперь стал уважаемым выбором в области новых энергетических данных. Ниже приведена обычная конфигурация из 2 барабанов, пользователи могут увеличить количество оберточных головок в соответствии с различными спецификациями кабеля. В зависимости от разнообразия диаметров проволоки, спецификаций и типов поглощения, выплаты и машин Capstan также могут быть настроены и изменены.

Расследование +
Предыдущая：Скруточный станок с обратной скруткой и вращающимся одинарным шагом для четырехжильного автомобильного кабеля передачи данных
Последующая：Скруточный станок с обратной скруткой для двухжильного промышленного Ethernet кабеля
Подробности продукта

Компоненты

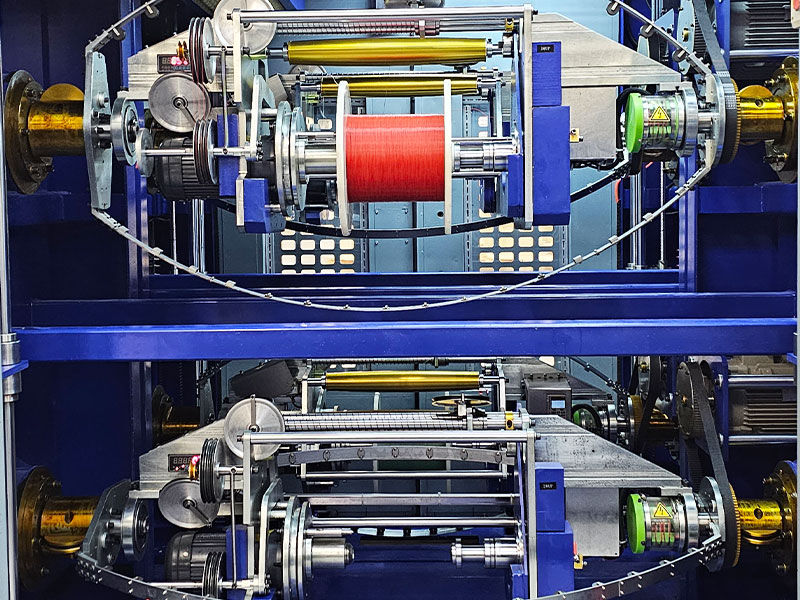

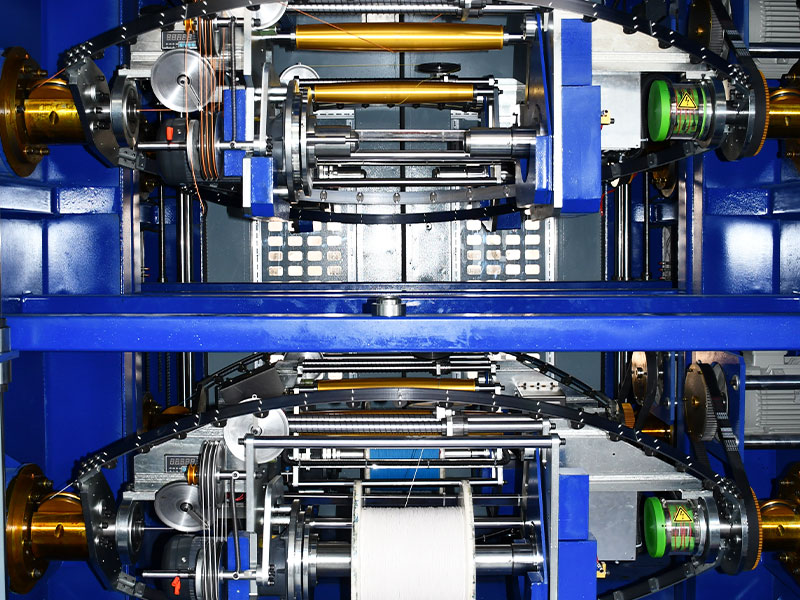

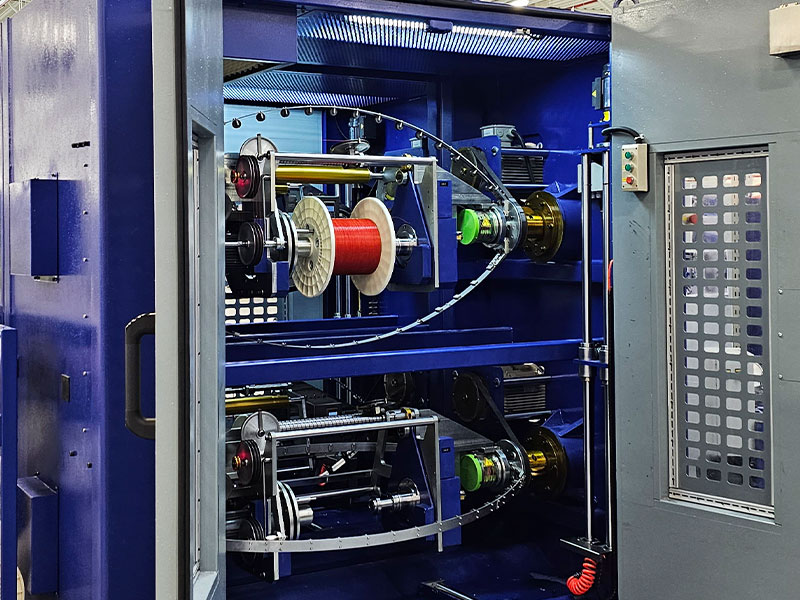

● Ø500 Интегрированный кадр-тип двойной диск обратный поворот выплат
● Back Twist Sweep Stand
● Ø630 Двойной постоянный натяжение
● Система управления
● Периферийное вспомогательное оборудование может быть настроено.


Технические спецификации

Структура выплаты Горизонтальная выплата на лодке с двойным набором.
Взаимная структура Горизонтальная портальная колыбель без вала, подтягивающая пара с двойным шагом.
Общая структура машины Выплата задних поворотов и развлечение расположены вдоль центральной линии, со структурой разделенного типа. Выплаты размещаются обратно в спинку с передними и задними дверями; Место и сбор барабанов может работать в передней части машины.
Подходящий тип провода В основном используется для кабеля LAN Cat5, Cat5e, Cat6a, Cat7, Cat8 и других проводов, а также для других проводов передачи сигнала, которые требуют электрических испытаний.
Спецификация основной проволоки Диапазон: Ø0,6-2,0 мм, за пределами этого диапазона можно настроить
Внешний диаметр проводного провода Диапазон: Ø1.2-4,5 мм, за пределами этого диапазона можно настроить.
Стренинг умирает Стандартный размер OD - 25
Метод обратного поворота Достичь скручивание или предварительно переворачивать, скручивание означает, что луки машины выплаты и пары поворота вращаются в противоположном направлении; Предварительный перевод относится к тому же направлению вращающегося направления выплаты и пары, и может быть выбран на сенсорном экране.
Скручивание/предварительное соотношение 0-120%, непрерывно и беспрепятственно регулируется, установите на сенсорном экране, Автоматическое управление ПЛК, автоматическое отслеживание скорости скручивания/скручивания спины/спинки.
Направление S/Z.
Скорость ротации выплаты MAX2000 об/мин/4000 т/мин (без нагрузки).
Фактическая скорость запуска устанавливается в соответствии с требованиями различных сортов проводов.
Скорость ротации Модель 500 MAX2000RPM/4000TPM (без нагрузки).
Модель 630 MAX1750RPM/3500TPM (без нагрузки).
Фактическая скорость запуска устанавливается в соответствии с требованиями различных сортов проводов.
Диапазон скорости провода Формула для расчета скорости линии: Скорость в лук x 2 x шаг / 1000 = м / мин. Максимальный предел скорости составляет 100 м/мин.
Проволочный скрученный шаг Оптимальный диапазон: 5,0-50,0 мм, точный до одного десятичного зале, с непрерывно регулируемым уровнем, выбираемым на сенсорном экране.
Точность высоты тона Точность шага ± 0,3 мм при производстве фиксированной скорости, ± 0,5 мм во время запуска/выключения.
Материал лука Используемый стандартный материал представляет собой стальную полосу 65 млн с керамическими пропелками, которые можно настроить на легкий лук из углеродного волокна.
Выплата бауна Стандартная конфигурация составляет 2-5,5 кВт Мотор инвертора также может быть настроен для сервопривода.
Занимая мощность лука Стандартная конфигурация для 630 приема составляет 7,5 кВт двигатель инвертора, также может быть настроена для сервопривода.
Ставка в лук Электромагнитные тормоза
Тип Capstan Двойное колесо Capstan встроено в портальную колыбель
Диаметр колеса Кэпстана Ø185, Алюминиевый капстан с 5-х каблетом, покрытый алюминиевым капстаном, 5-ролкой, расколотый алюминиевый ролик.
Кэпстан власть Стандартная конфигурация - 1,5 кВт двигатель инвертора, также может быть настроен для сервопривода.
Спецификация выплаты Модель Ø500, совместимая с колесами Ø400, АБС
Спецификация поступления Модель Ø630, Совместим с колесами Ø500, инструментов ABS
Внутренняя дыра катушки Стандарт - 56 мм, другие размеры могут быть настроены.
Катушка веретена Электрический подъем, нагрузка на скейтборд и разгрузка катушки.
Метод сжатия катушек Мощная эластичная цилиндрическая узел
Вес нагрузки Max300 кг
Выплата барабана Стандартная конфигурация составляет 2-0,75 кВт двигателя редуктора, также может быть настроен для сервопривода.
Поглощающая мощность катушки Стандартная конфигурация составляет 0,75 кВт двигателя редуктора, также может быть настроена для сервопривода.
Установка положения проводной проволоки Стандартом является 30 полированного стержня, можно настроить для строк контроллера сервопривода.
Мощность расположения положения проволоки Можно настроить контроллер сервопривода 0,2 кВт.
Выявление отдачи на выявление Аварийный сигнал и автоматическая остановка, когда провод ядра собирается закончить/тревожить, и автоматическая остановка, когда провод сломается.
Тип напряжения Стандарт заключается в том, чтобы настроить натяжение, перемещая или добавляя балансирующие веса, управляя скоростью выплаты или зачисления, или настроить его для регулировки натяжения сервоприводом.
Диапазон натяжения выплаты 3N-30N/0,3 кг-3 кг/300G-3000G
Диапазон натяжения захвата 5N-50N/0,5 кг-5 кг/500G-5000G
Точность напряжения ± 25 г
Дисплей напряжения Тип связи цифрового датчика давления дисплея, тревога на растяжение и автоматическое выключение.
Управление формулой Пользовательская система управления составами позволяет таким данным, как натяжение, температура, внешний диаметр, высота, S/Z, дистанция обмотки проволоки, барометрическое давление для подачи в ПЛК, поддержка сбора данных и импорт для цифрового производства.
Безопасность Автоматическое обнаружение и прогнозирование температуры /вибрации /шума /давления могут быть настроены в соответствии со стандартной конструкцией CE /CSA /UL.
Обнаружение искры Может быть настроен, чтобы добавить тестер Spark
Экранирование буксировки Активная продольная записка может быть добавлена ​​между выплатой и поглощением.
Предварительно-цифровое формирование Высокоскоростные предварительные Twisters могут быть настроены между выплатой и поглощением.
Заполнение земли Выплаты за заливщик могут быть настроены между выплатой и поглощением.
Стандарты власти Стандарт состоит из 3-фазовой 380 В/50 Гц, и источник питания может быть настроен для разных стран и регионов.
Интеллектуальное программное обеспечение Настраиваемый для добавления «Лучшее программное обеспечение для автоматической функции совпадения скорости производства» для достижения эффективности производства и качества продукта одновременно.
Устройство перевора Основное смазочное устройство для основного провода может быть на заказ и добавлено. Провод изолирующего сердечника покрыт летучим смазывающим маслом для уменьшения трения во время скручивания пары проводов.




Особенности продукта

● Быстрая скорость: Коробка шпинделя снята с напряжением и отожжен, она долговечна и не деформирована. Вращающийся угол на угла наступает статически сбалансирован и динамически сбалансирован для тестирования и коррекции. Он имеет небольшую вибрацию и низкий шум. Шпиндель не генерирует тепло во время долгосрочной непрерывной работы, а скорость вращения шпинделя быстра.

● Стабильное напряжение: Сервомотор может быть настроен как элемент натяжения. После установления общего натяжения захвата распределение выплаты двух основных проводов рассчитывается разумно. Это также позволяет точному контролю от выплаты и скорости поглощения контроллером движения сервопривода, что достигает стабильного натяжения.

● Точный шаг: Мир исключительно «механизм точной передачи внешней мощности и внутреннего капстана» использует сложную механическую передачу для передачи мощности двигателя за пределами скрученного лука в колесо Капстана внутри. Установка основного Кэпстана в качестве контроля движения, используйте контроллеры движения сервоприводов как для скручивающего лука, так и для основного Capstan, чтобы провести точное управление движением цепи и получить точный шаг на любой скорости.

● Экономия труда: Оснащенный гибким потоком, может плавно проходить через поворотный узел углового лука, а резьба может быть завершена через 1 минуту. Провод может быть отозван в обратном направлении, используя панель управления, сохраняя рабочую силу.

● Разумный: Управление рецептами, поиск рецептов SOP в одном клике, подготовка к стартапу с одним щелчком, старт на один щелчок; Динамическая обратная связь скручивающего шага, коэффициента скручивания задней части, обнаружение/обнаружение/остановку отключения разлома при достижении счетчика, интеллектуальная панель управления

● Низкая скорость отказов: Компоненты электрического управления в угловом луке установлены на колыбели, и все сигналы закрыты с электрическим контролем в странном луке. Кольцо для коллектора углеродных кистей обеспечивает только трехфазное мощность внутренней части лука угла напрокат без передачи сигналов, чтобы избежать плохого контакта, помех и низкой скорости отказа.

● Легкое обслуживание: Клиенты за пределами Китая могут настроить для получения управления автобусом Profinet, что обеспечивает быструю передачу сигнала и низкие помехи. Устранение неполадок и технического обслуживания доступны независимо от местоположения машины в любой стране или регионе по всему миру, при условии, что есть сеть связи, а затем можно быстро предоставить услуги по устранению неисправностей, устранение неисправностей и обслуживание. .
