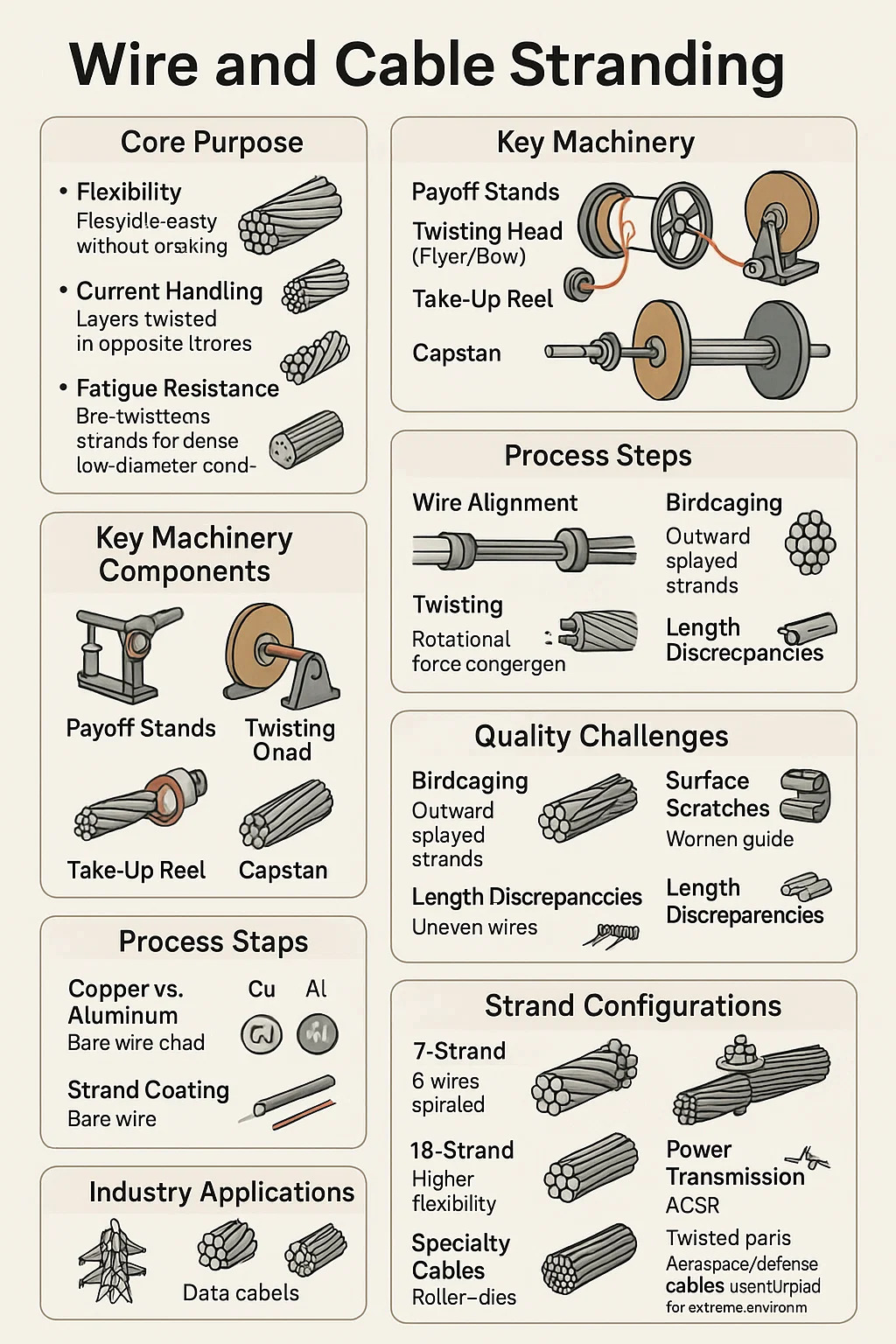

Что такое скрутка проводов и кабелей?

Скрутка проводов и кабелей представляет собой производственный процесс, при котором несколько проводов или жил связываются в единый проводник.

■Основная цель

Гибкость — многожильные проводники легко сгибаются, не ломаясь, в отличие от жестких сплошных проводов.
Управление током. Несколько тонких жил в совокупности пропускают более высокие токи, чем один толстый провод эквивалентного поперечного сечения.
Сопротивление усталости. Многожильные конструкции выдерживают вибрацию (например, в транспортных средствах/машинах) без разрушения.

■Методы скрутки

Скрутка пучков — провода сгруппированы случайным образом для обеспечения базовой гибкости (например, шнуры бытовых приборов).
Концентрическая скрутка — слои, скрученные в противоположных направлениях вокруг центральной жилы (например, силовые кабели).
Скрутка канатов — группы предварительно скрученных прядей, повторно скрученных вместе (например, крановые тросы, лифтовые тросы).

■Ключевые компоненты оборудования

Отводные стенды — удерживайте отдельные катушки с проволокой, подавая их с контролируемым натяжением.
Поворотная головка (флаер/лук) — вращается, чтобы придать поворот; луковые типы подходят для кабелей большего размера.
Приемная катушка — собирает многожильный провод, поддерживая постоянное натяжение.
Кабестан — протягивает провода через систему без проскальзывания.

■Этапы процесса

Выравнивание проводов — пряди пропускаются через керамические или ПТФЭ трубки для предотвращения спутывания.
Скручивание — вращательная сила, приложенная при сближении проводов.
Контроль длины скрутки — регулирует плотность скручивания (например, тугая для гибкости, свободная для жесткости).
Закрывающая матрица — уплотняет пряди до окончательной формы/размера.

■Материальные соображения

Медь против алюминия. Медь легко скручивается; алюминий требует более мягких сплавов, чтобы избежать хрупкости.
Покрытие жилы — голый металл для проводимости или луженый/эмалированный для устойчивости к коррозии.

■Проблемы качества

Клетка для птиц — пряди выпадают наружу, если натяжение несбалансировано — проблема решается с помощью механизмов обратного скручивания.
Царапины на поверхности. Абразивные направляющие повреждают провода; полированная керамика предотвращает это.
Несоответствие длины. Неравномерные выплаты вызывают дефекты «группирования».

■Конфигурации прядей

7-жильный — 6 проводов, навитых вокруг одной жилы (обычно в автомобильной проводке).
19-жильный — повышенная гибкость для робототехнических и медицинских кабелей.
Компактные пряди — роликовые матрицы сжимают пряди для получения плотных проводников малого диаметра.

■Промышленные приложения

Передача энергии — АКСР (алюминиевая жила, армированная сталью) для воздушных линий электропередачи.
Кабели для передачи данных. Витые пары уменьшают электромагнитные помехи.
Специальные кабели. В кабелях для аэрокосмической и оборонной промышленности используются никелированные жилы для экстремальных условий эксплуатации.
