Что делает кабель SATA? Функция, типы и советы

Что делает кабель SATA? Прямой ответ

Кабель SATA (Serial ATA) служит одной основной цели: он создает высокоскоростной канал связи между устройством хранения данных, например жестким диском (HDD), твердотельным накопителем (SSD) или оптическим приводом, и материнской платой компьютера. Без этого кабеля ваша система не сможет читать или записывать на эти устройства хранения данных, что означает отсутствие операционной системы, файлов и работающего компьютера в каком-либо практическом смысле.

На самом деле в любой системе хранения данных работают два типа кабелей SATA: SATA-кабель для передачи данных , который передает сигналы данных между накопителем и материнской платой, а кабель питания SATA , который передает электроэнергию от блока питания (БП) к самому приводу. Оба важны — диск, к которому подключен только один из двух, просто не будет работать.

Физическая конструкция этих кабелей — от толщины изоляции до чистоты проводников — в значительной степени зависит от производственного процесса, лежащего в их основе. Современные кабели SATA производятся с использованием прецизионного оборудования для экструдирования проволоки и кабеля, которое равномерно накладывает изоляцию на медные жилы, обеспечивая целостность сигнала по всей длине кабеля. Эта деталь изготовления нетривиальна; это напрямую влияет на скорость передачи данных, термостойкость и долговечность.

Как кабели SATA передают данные: технический механизм

SATA использует метод последовательной передачи, то есть биты данных передаются по одному в непрерывном потоке, а не параллельно. Это было существенным отличием от старого стандарта PATA (Parallel ATA), который отправлял несколько битов одновременно, но требовал широких ленточных кабелей и страдал от перекрестных помех на более высоких скоростях.

Кабель данных SATA содержит 7 контактов и 3 проводника : две пары дифференциальных сигнальных линий для передачи и приема данных и три линии заземления, снижающие электромагнитные помехи. Дифференциальная передача сигналов означает, что кабель посылает один и тот же сигнал дважды — один раз в обычном режиме и один раз в инвертированном виде — и принимающее устройство сравнивает их, чтобы отфильтровать шум. Такой подход позволяет кабелям SATA надежно работать на высоких частотах без проблем с помехами, от которых страдали старые стандарты.

Сравнение скорости генерации SATA

САТА III, который работает на 6 Гбит/с с эффективным потолком пропускной способности около 600 МБ/с. , является текущим стандартом, используемым практически во всех потребительских настольных компьютерах и ноутбуках. Сам физический кабель обратно совместим со всеми тремя поколениями — кабель SATA III может подключать диск SATA I — хотя скорость будет ограничена максимумом более медленного устройства.

Кабель питания SATA: что он делает и почему это важно

Разъем питания SATA представляет собой 15-контактный разъем, который подает на подключенный диск три отдельных уровня напряжения: 3,3 В, 5 В и 12 В . Каждое напряжение выполняет различную функцию во внутренних компонентах привода. Линия 12 В в основном питает двигатели жестких дисков, вращая пластины со скоростью 5400 или 7200 об/мин. Линия 5 В питает логическую плату привода и электронику чтения/записи. Линия 3,3 В, представленная в версии стандарта SATA, используется некоторыми современными твердотельными накопителями для цепей контроллеров с низким энергопотреблением.

15-контактный разъем питания SATA заменил старый 4-контактный разъем Molex, используемый в системах PATA. Он предлагает гораздо более тонкий профиль, более простую разводку внутри корпуса и возможность одновременно передавать все три уровня напряжения через один разъем. Типичный 2,5-дюймовый твердотельный накопитель в стиле ноутбука питается только от линии 5 В, потребляя всего лишь 1–3 Вт под нагрузкой , а 3,5-дюймовый жесткий диск для настольных ПК, вращающийся со скоростью 7200 об/мин, может потреблять до 8–10 Вт во время операций поиска — преимущественно по шине 12 В.

Качество проводки внутри кабеля питания SATA — особенно сечение медных проводников и прочность изоляции — влияет на стабильность напряжения под нагрузкой. Именно здесь производственные процессы, подобные тем, которые используются при производстве экструдеров для проволоки и кабеля, становятся непосредственно связанными с реальной производительностью.

Как Экструдер для проволоки и кабеля Технология формирует качество кабеля SATA

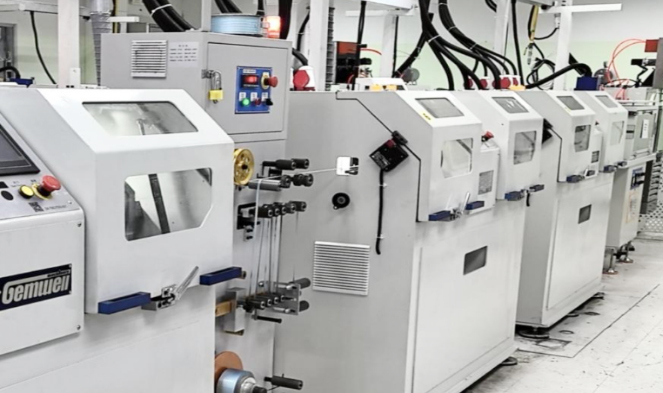

Каждый кабель SATA начинает свою жизнь на экструзионной линии. Экструдер для проволоки и кабеля — это машина, которая проталкивает расплавленный термопластический материал — чаще всего ПВХ (поливинилхлорид), ЛПЭНП (линейный полиэтилен низкой плотности) или ФЭП (фторированный этиленпропилен) — через матрицу вокруг медного проводника, создавая провод с постоянным покрытием. Это не второстепенная деталь; качество экструзии определяет однородность толщины изоляции, диэлектрические свойства, термостойкость и то, насколько хорошо кабель выдерживает годы использования.

В частности, при производстве кабелей SATA экструдер для проводов и кабелей должен наносить изоляцию на очень тонкие проводники с предельной точностью. Кабели передачи данных SATA обычно используют Проводники 28 AWG для сигнальных линий и Проводники 26 AWG для наземных линий. При таких размерах даже небольшое отклонение толщины изоляции — скажем, на 0,02 мм от спецификации — может изменить характеристики импеданса кабеля и повлиять на целостность сигнала на частотах 6 Гбит/с, которых требует SATA III.

На что влияет качество экструзии готового кабеля

• Контроль импеданса: Кабели SATA рассчитаны на дифференциальное сопротивление 100 Ом (±10%). Несоответствия экструзии вызывают изменения импеданса, которые приводят к отражению сигнала и ошибкам данных.
• Диэлектрическая проницаемость: Выбранный изоляционный материал и то, насколько равномерно он наносится экструдером для проводов и кабелей, определяют, насколько быстро сигналы распространяются по кабелю, что напрямую влияет на задержку на наносекундном уровне.
• Температурная устойчивость: Изоляция из ПВХ, экструдированная до нужной толщины, обычно выдерживает температуру от -20°C до 80°C. Тонкие пятна, возникающие из-за плохо откалиброванного экструдера, приводят к разрушению изоляции под воздействием постоянного тепла от нагруженного привода или нагретого внутреннего пространства корпуса.
• Гибкая жизнь: Как many times a cable can be bent without cracking depends on insulation cross-link density and extrusion consistency. Budget cables often fail at the connector entry points after repeated flexing.
• Адгезия проводника: Правильная температура и давление экструзии обеспечивают чистое соединение изоляции с оболочкой проводника без пустот, которые со временем могут привести к проникновению влаги.

Высококлассные производители кабеля используют на своих линиях экструдирования проволоки и кабеля системы искрового тестирования и измерения диаметра в режиме реального времени, которые проверяют каждый метр экструдированной проволоки на наличие дефектов. Кабели SATA потребительского класса от известных брендов обычно проходят этот контроль качества. Сверхдешевые кабели от неизвестных поставщиков, часто продаваемые оптом через Интернет, часто пропускают эти этапы, в результате чего кабели изначально работают нормально, но в течение 12–18 месяцев возникают периодические ошибки.

Плоские и круглые кабели SATA: различия в конструкции и когда они имеют значение

Кабели для передачи данных SATA выпускаются в двух основных физических форматах: плоские (ленточные) и круглые. Оба имеют одинаковое 7-контактное расположение сигналов, но их внутренняя конструкция и практическое поведение значительно различаются.

Плоские кабели SATA являются стилем по умолчанию, поставляемым с большинством материнских плат. Проводники уложены рядом и заключены в плоскую термопластическую оболочку, обычно изготавливаемую с помощью плоского кабельного провода и кабельного экструдера или методом ламинирования. Они недороги в производстве, аккуратно прилегают к поверхностям и их легко провести по внутренним краям корпуса ПК. Однако они имеют ограниченный радиус изгиба — принуждение к крутым изгибам может привести к перекручиванию проводников и вызвать ухудшение сигнала или физическое повреждение изоляции в точках напряжения.

Кабели SATA круглой или плетеной формы. имеют индивидуально изолированные проводники, скрученные или связанные вместе внутри круглой внешней оболочки. Такая конструкция обеспечивает большую гибкость, упрощает прокладку кабелей через узкие каналы и обеспечивает немного лучшее экранирование от электромагнитных помех благодаря расположению сигнальных проводников по витой паре. Их производство обходится дороже, поскольку каждый проводник перед сборкой должен проходить через экструдер для проволоки и кабеля отдельно.

Прямоугольные и прямые соединители

Помимо плоских и круглых кабелей SATA также имеют прямые или угловые (90 градусов) разъемы на одном или обоих концах. Угловой разъем особенно полезен, когда привод установлен близко к боковой панели корпуса, где прямой разъем может выступать наружу и потенциально блокировать поток воздуха или препятствовать закрытию панели. Прямоугольные разъемы создают небольшую концентрацию механических напряжений в точке изгиба, поэтому в этих конфигурациях более важным становится качество кабеля, особенно надежность формования на входе разъема.

Распространенные признаки неисправности кабеля SATA

Кабели SATA выходят из строя, причем чаще, чем ожидает большинство людей. Поскольку симптомы неисправности кабеля очень похожи на симптомы неисправности диска, кабели часто упускают из виду при устранении неполадок. Знание того, на что обращать внимание, экономит время и предотвращает ненужную замену дисков.

• Прерывистое обнаружение привода: BIOS или операционная система иногда видит диск, но не другие. Это классический симптом незакрепленного или поврежденного разъема кабеля передачи данных SATA, который не обеспечивает надежного контакта с контактами.
• Частые ошибки чтения/записи: Приложения сообщают об ошибках при доступе к файлам, либо ОС регистрирует ошибки диска в средстве просмотра событий. Если диагностика SMART показывает, что сам диск исправен, следующим логическим подозреваемым является кабель.
• Внезапное падение производительности: Твердотельный накопитель SATA III, который обычно читает со скоростью 500 МБ/с, внезапно тестирует скорость 150 МБ/с. Эта скорость соответствует пропускной способности SATA I — признак того, что канал согласовывает наименьший общий знаменатель из-за ошибок сигнала в поврежденном кабеле.
• Щелкают или не крутятся диски: Хотя это обычно указывает на проблему с механическим приводом, проблемы с силовым кабелем могут привести к тому, что привод не получит достаточного напряжения для вращения двигателя, вызывая аналогичные симптомы.
• Сбои загрузки после перемещения дела: Перемещение компьютера приводит к изгибу и смещению кабелей. Кабель, который был на грани функциональности, может полностью потерять контакт после одного перемещения.

Решением во всех этих случаях часто является Сменный кабель стоимостью 3–8 долларов. , тем не менее, люди часто часами проводят диагностику совершенно исправного диска. Всегда заменяйте кабель в первую очередь, если проблемы с хранилищем возникают внезапно, без предшествующих признаков износа диска.

Кабели SATA в различных устройствах

Хотя настольные ПК являются наиболее распространенным местом использования кабелей SATA, этот интерфейс используется в широком диапазоне аппаратных средств, а требования к кабелям меняются в зависимости от приложения.

Настольные компьютеры

Стандартные 3,5-дюймовые жесткие диски и 2,5-дюймовые твердотельные накопители в корпусе Tower используют полноразмерные разъемы SATA для передачи данных и питания. Материнские платы форм-фактора ATX обычно обеспечивают От 4 до 8 портов SATA , что позволяет использовать несколько дисков. Высокопроизводительные платы HEDT (High-End Desktop) могут иметь до 12 портов SATA для сборок с интенсивным использованием хранилища, таких как NAS-серверы или рабочие станции для редактирования видео.

Ноутбуки

В ноутбуках используются 2,5-дюймовые диски с тем же интерфейсом SATA, но кабель обычно представляет собой очень короткий ленточный кабель, иногда с прямым подключением, встроенный в отсек для диска. Кабели SATA для вторичного рынка для ноутбуков должны изготавливаться с точными характеристиками длины и гибкости — здесь гибкие свойства оболочки кабеля, частично определяемые выбором провода и материала экструдера кабеля, становятся критически важными, поскольку кабель выдерживает нагрузку каждый раз, когда корпус сгибается во время нормального использования.

Серверы и устройства NAS

В серверных средах кабели SATA должны соответствовать более высоким стандартам долговечности, поскольку доступ к дискам осуществляется постоянно, часто круглосуточно и без выходных. В кабелях серверного класса используются более тяжелые изоляционные материалы и запирающиеся разъемы для предотвращения случайного отсоединения. Некоторые корпоративные установки используют eSATA (внешний SATA) для подключения внешних накопителей — вариант, в котором используется другой физический разъем, но тот же протокол передачи сигналов, с кабелями, экранированными от внешних электромагнитных помех и рассчитанными на длительную работу до 2 метра по сравнению с типичным ограничением в 1 метр для внутренних кабелей SATA.

Оптические приводы и специализированное оборудование

Дисководы DVD и Blu-ray также используют стандартные соединения SATA, как и некоторые ленточные накопители и некоторые промышленные встраиваемые системы. Во всех случаях кабель выполняет одну и ту же функцию: устанавливает путь передачи данных и подает питание. Промышленные приложения иногда требуют кабелей с более широкими температурными классами, а это означает, что производители должны использовать различные изоляционные материалы в своих линиях экструдирования проводов и кабелей — такие материалы, как сшитый полиэтилен (XLPE) вместо стандартного ПВХ, рассчитанного на непрерывную работу при 90 ° C или выше.

SATA против других интерфейсов хранения данных: какое место занимает кабель в общей картине

Понимание того, что делает кабель SATA, также означает понимание того, где он находится по сравнению с другими технологиями подключения к хранилищам, особенно с учетом того, что диски NVMe и M.2 стали широко распространены.

Диски NVMe M.2 подключаются непосредственно к разъему на материнской плате и вообще не требуют отдельного кабеля — они получают как сигналы данных, так и питание через сам разъем M.2. Это делает их более быстрыми и аккуратными в сборках с кабельным управлением. Однако кабели SATA по-прежнему широко актуальны, поскольку жесткие диски по-прежнему доминируют среди систем хранения данных большой емкости с ценой за терабайт — жесткий диск емкостью 20 ТБ в настоящее время стоит в несколько раз дешевле твердотельного накопителя NVMe емкостью 20 ТБ — и все жесткие диски используют интерфейс SATA. Твердотельные накопители SATA также остаются популярными как доступные варианты обновления в старых системах, в которых отсутствуют слоты M.2.

Выбор правильного кабеля SATA: на что обратить внимание

Не все кабели SATA одинаковы. Учитывая, что сам кабель дешев по сравнению с дисками, которые он подключает, а также с учетом стоимости потери данных из-за отказа кабеля, стоит выбирать внимательно. Вот что стоит оценить:

Материал и калибр проводника

Ищите кабели, в которых указаны жилы из бескислородной меди (OFC). Провод OFC содержит меньше примесей, чем стандартная медь, что приводит к более низкому сопротивлению на единицу длины и лучшей передаче сигнала. Проводник протягивается через матрицу для достижения заданного калибра AWG, затем проходит через экструдер для проволоки и кабеля для получения изоляционного покрытия. Кабели, для которых не указан тип проводника, часто изготавливаются из плакированного медью алюминия (CCA), проводимость которого составляет примерно 60% от проводимости меди и является более хрупкой при изгибающих нагрузках.

Блокирующие выступы соединителя

Стандартные разъемы SATA не имеют механизма блокировки. Чтобы оставаться на месте, они полагаются исключительно на трение. В системе с вибрацией — возле мощного вентилятора, в автомобиле или в любом мобильном приложении — это реальный риск. Кабели с защелка или удерживающий зажим на корпусе разъема механически зафиксируйте соединение и предотвратите случайное отсоединение. Многие кабели премиум-класса включают эту функцию за небольшую дополнительную плату.

Длина кабеля

Спецификация SATA допускает длину кабеля до 1 метр (приблизительно 39 дюймов) для внутренних кабелей. В большинстве готовых систем используются кабели длиной 45–50 см, что достаточно для стандартных конфигураций башни. Доступны более длинные кабели, но они создают большее сопротивление и вероятность ухудшения сигнала, поэтому избегайте чрезмерной длины — используйте самый короткий кабель, который удобно доходит от порта материнской платы до накопителя без натяжения и резких изгибов.

Материал куртки

Внешняя оболочка кабеля, наносимая с помощью экструдера для проволоки и кабеля в качестве окончательного экструзионного слоя в многослойных конструкциях кабеля, определяет гибкость, термостойкость и химическую стойкость. В стандартных кабелях используется ПВХ, который является гибким и недорогим. Для сред с высокими температурами (например, серверы с высокой плотностью размещения в стойке или промышленные шкафы) ищите кабели с оболочкой из LLDPE или FEP, которые обеспечивают лучшую термостойкость и меньшую дегазацию — выделение химических паров, которые могут со временем загрязнять чувствительную электронику в герметичных корпусах.

Бренд и сертификация

Для производства кабелей таких известных брендов, как Sabrent, StarTech, Rosewill и Monoprice, используются производственные линии с постоянным контролем качества, включая поточное измерение диаметра во время экструзии и 100% тестирование непрерывности после сборки. Стандартные кабели без обозначения бренда пропускают эти шаги. Список UL (для рынков Северной Америки) и маркировка CE (для европейских рынков) указывают на то, что кабель соответствует минимальным стандартам электробезопасности и конструкции.

Как to Properly Connect and Route SATA Cables

Правильная установка имеет такое же значение, как и качество кабеля. Качественный кабель, установленный небрежно, работает не лучше дешевого.

1. Определите порты SATA вашей материнской платы. Обычно они расположены вдоль правого края платы в системах ATX и имеют маркировку от SATA0 до SATA5 или аналогичную. Сначала используйте порты с меньшим номером; они часто подключаются к основному контроллеру SATA, что обеспечивает наилучшую производительность и поддержку приоритета загрузки.
2. Подключите кабель передачи данных. Разъем данных SATA имеет L-образную выемку, поэтому его можно вставлять только в одной ориентации. Плотно вставьте его в порт данных накопителя, пока не почувствуете, что он вошел полностью. Если вы используете запирающий трос, зафиксируйте защелку.
3. Подключите кабель питания. 15-контактный разъем питания SATA также имеет ключ и вставляется только в одном направлении. Для его вставки требуется большее усилие, чем для разъема для передачи данных, из-за большей площади контакта — применяйте постоянное равномерное давление, а не раскачивайте разъем, что может привести к изгибу или трещине корпуса разъема.
4. Прокладывайте кабель без резких изгибов. Поддерживайте радиус изгиба не менее 25 мм (около 1 дюйма) во всех точках кабеля. Плоские кабели особенно уязвимы к перекручиванию — если имеется прямоугольный разъем, используйте его рядом с приводным концом, чтобы исключить изгиб в точке входа разъема, где возникает большинство сбоев.
5. Зафиксируйте излишнюю длину кабеля. Используйте кабельные стяжки или ленты на липучке, чтобы отвести лишний кабель от вентиляторов и путей воздушного потока. Незакрепленный кабель SATA может затянуться в лопасть вентилятора, что приведет как к повреждению кабеля, так и к выходу из строя вентилятора.
6. Проверьте в BIOS после загрузки. После установки войдите в системный BIOS/UEFI и убедитесь, что диск появился в списке устройств хранения. Если это не так, проверьте оба кабельных соединения, прежде чем предположить, что проблема с диском или материнской платой.

Производственная цепочка, лежащая в основе каждого кабеля SATA

Чтобы полностью понять, что делает кабель SATA и почему качество имеет значение, полезно проследить производственный процесс, в ходе которого он создается. Один кабель SATA проходит несколько этапов производства, прежде чем попадет в руки сборщика ПК.

Все начинается с медного стержня, протягиваемого через волочильную машину до целевого калибра AWG. Затем вытянутый провод проходит через экструдер для проволоки и кабеля, где на него наносится термопластичная изоляция. В одношнековом экструдере — наиболее распространенном типе при производстве кабелей — изоляционный состав подается в форме гранул в нагретый цилиндр, плавится и проталкивается через фильеру, которая покрывает провод по мере его прохождения. Скорость линии для тонкого провода, такого как 28 AWG, обычно составляет 100–600 метров в минуту , при этом температурный профиль экструдера и скорость шнека тщательно контролируются для поддержания постоянной толщины изоляции.

После экструзии изолированные жилы собираются — либо укладываются плоско для конструкции плоского кабеля, либо скручиваются попарно для конструкции круглого кабеля. Конфигурации витой пары следуют определенной скорости скрутки (витков на единицу длины) для управления дифференциальным импедансом. Собранные проводники затем можно пропустить через второй экструдер для проводов и кабелей для нанесения общей внешней оболочки.

Заделка разъема выполняется следующим образом: концы кабеля обрезаются по длине, зачищаются и обжимаются или запрессовываются пластиковыми корпусами разъемов SATA. Затем вся сборка проверяется на целостность, короткое замыкание и, в некоторых случаях, характеристики высокочастотного импеданса с использованием оборудования рефлектометрии во временной области (TDR).

Весь этот процесс — от линии экструдирования проволоки и кабеля до готового кабеля — происходит в основном на предприятиях в Китае, Тайване и во все большей степени во Вьетнаме и Индии. Разница между кабелем стоимостью 2 доллара и кабелем стоимостью 7 долларов обычно заключается в том, какие этапы контроля качества выполняются и насколько тщательно контролируется процесс экструдирования проволоки и кабеля во время производства.
