Одношнековая экструзионная машина: как она работает для кабельных линий

Контент

1 Что на самом деле делает одношнековая экструзионная машина
2 Как работает процесс экструзии внутри бочки
3 Основные компоненты, определяющие качество продукции
4 Одновинтовой или двухвинтовой: что подходит для производства кабеля
5 Где в отрасли используются экструзионные машины для кабеля
6 Параметры конструкции шнека, влияющие на производительность экструзии
7 Аспекты материалов для кабельных соединений
8 Как правильно выбрать машину для линии по производству кабеля
9 Методы технического обслуживания, продлевающие срок службы
10 Текущие тенденции, формирующие оборудование для экструзии кабеля
11 Часто задаваемые вопросы

Что на самом деле делает одношнековая экструзионная машина

A одношнековая экструзионная машина плавится, смешивается и проталкивает пластик или резиновую смесь через формованную матрицу, образуя непрерывный профиль, лист, трубу или покрытие кабеля. В его основе лежит один вращающийся шнек, расположенный внутри нагретой бочки, который создает давление и сдвиг, необходимые для пластификации сырья и подачи его с постоянной, контролируемой скоростью. В производстве проводов и кабелей этот же основной механизм является сердцем каждого процесса. машина для экструзии кабеля Используется для изоляции, обшивки и защитных линий. Краткий ответ для тех, кто сравнивает экструзионное оборудование: одношнековые конструкции остаются доминирующим выбором для производства кабелей, поскольку они сочетают в себе механическую простоту, более низкие затраты на техническое обслуживание и стабильную производительность расплава для обычных соединений, таких как ПВХ, полиэтилен, сшитый полиэтилен, а также бездымных безгалогенных материалов.

Ниже в этом руководстве описывается, как работает машина, какие компоненты наиболее важны, как она соотносится с альтернативами с двумя винтами и что покупатели должны проверить перед покупкой линии для производства кабелей.

Как работает процесс экструзии внутри бочки

Внутри одношнековая экструзионная машина Сырье поступает через бункер и падает в зону подачи бочки. Отсюда шнек транспортирует материал через три функциональные зоны, каждая из которых выполняет определенную работу, прежде чем расплав достигнет матрицы.

Зона подачи: твердые гранулы или порох подаются вперед, начиная нагреваться от нагревателей ствола и трения.
Зона сжатия: глубина канала шнека уменьшается, материал уплотняется, вытесняется захваченный воздух и начинается процесс плавления за счет тепла сдвига и проводимости.
Зона дозирования: расплав гомогенизируется до однородной температуры и вязкости, затем под постоянным давлением подается к ситовому пакету и фильерной головке.

Геометрия шнека, в частности соотношение его длины и диаметра (обычно обозначаемое как соотношение L/D), определяет, сколько времени материал тратит на сдвиг и нагрев. В большинстве линий изоляции и оболочки кабелей используется соотношение L/D от 20:1 до 26:1, что позволяет сбалансировать производительность с достаточным качеством расплава для непрерывного покрытия кабеля.

Основные компоненты, определяющие качество продукции

Каждый машина для экструзии кабеля Конструкция, построенная на основе одного винта, имеет общий набор деталей, но точность каждой детали напрямую влияет на постоянство толщины стенок, качество поверхности и скорость линии.

Основные функциональные компоненты одношнековой экструзионной машины, используемой при производстве кабеля
Компонент	Основная функция	Влияние на качество кабеля
Винт и ствол	Плавит и транспортирует компаунд под давлением.	Определяет однородность расплава и стабильность производительности.
Сменщик экрана	Фильтрует загрязнения из потока расплава	Уменьшает дефекты поверхности и засорение матрицы.
Крестовина умирает	Формирует расплавленный материал вокруг проводника	Контролирует концентричность и толщину стенок
Охлаждающий лоток	Затвердевает экструдированный слой после штампа	Влияет на стабильность размеров и усадку
Убери и возьми	Тянет трос с синхронизированной скоростью и наматывает его.	Определяет постоянство скорости лески и натяжение шпули.

Одновинтовой или двухвинтовой: что подходит для производства кабеля

Покупатели, оценивающие новую линию, часто задаются вопросом, дает ли двухшнековая конфигурация реальные преимущества по сравнению со стандартной одношнековой экструзионной машиной для работы с кабелем. Честное сравнение во многом зависит от обрабатываемого соединения.

Сравнение одношнековой и двухшнековой экструзии для производства кабелей
Фактор	Одиночный винт	Двойной винт
Наиболее подходящие соединения	ПВХ, полиэтилен, сшитый полиэтилен, стандартные термопласты	Высоконаполненные соединения, термочувствительные составы
Капитальные затраты	Нижний	Высшее
Сложность обслуживания	Простота, меньше изнашиваемых деталей	Более сложное обслуживание редуктора и винта
Типичное использование на кабельных заводах	Линии изоляции и обшивки	Линии компаундирования перед гранулированием

Для большинства производителей кабелей, использующих стандартные изоляционные или оболочные компаунды, одношнековая экструзионная машина обеспечивает необходимую стабильность выходного сигнала без дополнительных затрат и сложности, присущих двухвинтовой системе.

Где в отрасли используются экструзионные машины для кабеля

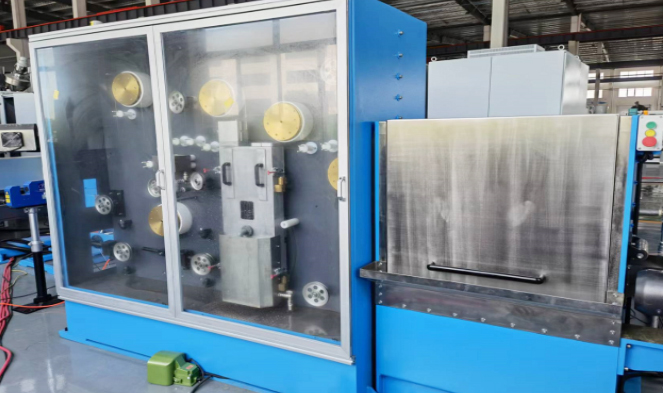

A машина для экструзии кабеля Основанная на одношнековой технологии, поддерживает несколько отдельных производственных линий на типичном заводе по производству проволоки и кабеля:

Экструзия первичной изоляции для строительных проводов, автомобильных кабелей и кабелей управления.
Внешняя оболочка и оболочка силового кабеля и кабеля связи
Экструзия наполнителя и подложки для многожильных кабельных сборок
Линии нанесения покрытия на свободные трубки оптического волокна и буферные слои
Экструзия пенопластовой изоляции для кабелей передачи данных и коаксиальных кабелей

Для каждого применения требуется немного другая конструкция шнека, геометрия матрицы и длина охлаждения, поэтому линии для экструзии кабеля редко продаются как единая фиксированная конфигурация. Производители обычно запрашивают специальные матрицы крейцкопфов и регулируемую скорость линии для переключения между размерами проводников без замены всего экструдера.

Параметры конструкции шнека, влияющие на производительность экструзии

Степень сжатия

Степень сжатия сравнивает глубину канала в зоне подачи с глубиной канала в зоне измерения. Соотношения от 2,5:1 до 3,5:1 являются обычными для кабельных компаундов из ПВХ и ПЭ, что обеспечивает достаточное уплотнение для удаления воздушных карманов без перегрева материала из-за чрезмерного сдвига.

Скорость винта и выходной баланс

Ускорение вращения винта не всегда увеличивает полезную мощность. За пределами определенной скорости температура расплава повышается быстрее, чем может выдержать охлаждающая способность на выходе, что приводит к провисанию толщины стенок мягких изоляционных слоев. Операторы линии обычно настраивают скорость вращения шнека в зависимости от скорости вытягивания, а не выжимают экструдер на механический максимум.

Зоны нагрева бочки

Современные бочки разделены на три-пять независимо управляемых зон нагрева. Точный контроль зон обеспечивает постепенный температурный профиль, что особенно важно для термочувствительных соединений, таких как огнестойкий ПВХ, используемых в строительных проводах.

Аспекты материалов для кабельных соединений

Не каждое соединение ведет себя одинаково внутри одного винтового цилиндра. Понимание усадки, индекса текучести расплава и чувствительности к влаге помогает операторам избегать распространенных дефектов.

Распространенные кабельные компаунды и их характеристики экструзии.
Соединение	Типичное использование	Примечание по обработке
ПВХ	Изоляция и оболочка строительных проводов	Чувствителен к перегреву, требует умеренного сдвига.
ПВД и ПНД	Оболочка кабеля связи	Низкое поглощение влаги, легкое растекание.
СПЭ	Изоляция силового кабеля среднего и высокого напряжения	Требует отверждения после экструзии, жесткого контроля температуры.
Безгалогеновый состав с низким дымовыделением	Оболочка железнодорожных, морских и строительных кабелей	Высоконаполненный, абразивный для поверхностей винтов и цилиндров.

Как правильно выбрать машину для линии по производству кабеля

Выбор между размерами и конфигурациями машин следует начинать с диапазона диаметров проволоки и ожидаемого объема выпуска, а не только с цены. Несколько практических контрольных точек помогут сузить решение:

Сопоставьте диаметр винта с толщиной стенки и диапазоном размеров проводников, запланированным на ближайшие несколько лет, а не только с текущими заказами.
Убедитесь, что головка поддерживает быстросменные инструменты для переключения между работами по изоляции и нанесению оболочки.
Убедитесь, что длина охлаждающего желоба соответствует предполагаемой скорости линии для целевого соединения.
Убедитесь, что размеры двигателя и привода оставляют запас для соединений с более высокой выходной мощностью, добавленных позже.
Попросите разместить датчики давления расплава и температуры, поскольку эти показания являются первым признаком износа винтов.

Покупатели, которые пропускают этап определения размера, часто в конечном итоге приобретают слишком большой размер. одношнековая экструзионная машина при низкой мощности, что увеличивает затраты энергии на метр произведенного кабеля без какого-либо улучшения качества.

Методы технического обслуживания, продлевающие срок службы

Износ шнеков и цилиндров является основной причиной незапланированных простоев линий экструзии кабеля. Последовательный план технического обслуживания обеспечивает стабильную производительность и позволяет избежать дорогостоящей экстренной замены винтов.

Осматривайте сетчатый фильтр и заменяйте фильтры по фиксированному графику, не дожидаясь скачков давления.
Периодически измеряйте диаметр канала ствола, чтобы отслеживать износ в соответствии с исходным допуском.
Следите за тем, чтобы на поверхности матрицы и крейцкопфа не образовывался нагар, который является частой причиной образования полос на изоляции кабеля.
Смазывать редуктор и упорные подшипниковые узлы согласно графику производителя, так как эти детали несут полную осевую нагрузку от давления расплава.
Динамика температуры и давления плавления бревен с течением времени, чтобы обнаружить постепенный износ винтов до того, как он повлияет на допуск по толщине стенки.

Текущие тенденции, формирующие оборудование для экструзии кабеля

Энергоэффективность стала ведущим фактором покупки новых экструзионных линий. Главные двигатели с сервоприводом и нагрев ствола с регулируемой частотой становятся все более стандартными для новых моделей. машина для экструзии кабеля заказов, поскольку они сокращают потребление энергии в режиме ожидания во время запуска и смены материалов. Конструкции подающих барабанов с канавками также становятся все более распространенными на линиях с более высокой производительностью, поскольку рифленая секция улучшает стабильность транспортировки твердых частиц и обеспечивает более высокую производительность при более низких скоростях шнека по сравнению с гладкими секциями подачи.

Еще одним сдвигом является переход к интегрированным системам управления линией, которые синхронизируют скорость шнека экструдера, скорость вытягивания и обратную связь от искрового тестера на единой панели управления, снижая вероятность ошибки оператора, вызывающей неравномерную толщину стенок в ходе производственного цикла.

Часто задаваемые вопросы

Какой размер одношнековой экструзионной машины необходим для изоляции проводов?

В большинстве линий изоляции проводов зданий используются винты диаметром от 45 до 65 мм, в зависимости от диапазона размеров целевого проводника и требуемой выходной скорости.

Может ли одна машина для экструзии кабеля выполнять работы как по изоляции, так и по оболочке?

Да, при условии, что головка предназначена для быстрой смены инструмента, а геометрия винта подходит для обоих типов обрабатываемых материалов, например ПВХ, как для изоляции, так и для оболочки.

Как часто следует заменять шнек и цилиндр?

Сроки замены зависят от абразивности смеси и часов работы, а не от фиксированного календарного графика. Высоконаполненные малодымные компаунды изнашивают компоненты быстрее, чем стандартные ПВХ или полиэтилен.

Что вызывает неравномерную толщину стенок экструдированной изоляции кабеля?

К частым причинам относятся смещенная от центра крейцкопфа фильера, непостоянная температура расплава из-за неравномерного нагрева цилиндра или изношенные скребки шнека, снижающие стабильность давления в матрице.

Подходит ли одношнековая экструзионная машина для экструзии пенопласта?

Да, со шнеком, предназначенным для впрыска газа или химических пенообразователей, и зоной охлаждения цилиндра, расположенной для контроля структуры ячеек до того, как материал достигнет головки.
