Как работает коаксиальный кабель: структура, сигнал и производство

Как работает коаксиальный кабель: краткий ответ

Коаксиальный кабель передает электрические сигналы с помощью двух концентрических проводников — сплошного внутреннего проводника, окруженного трубчатым внешним проводником (экраном), — разделенных диэлектрическим изолятором и обернутых защитной внешней оболочкой. Геометрия удерживает сигнал внутри кабеля, значительно снижая электромагнитные помехи (ЭМП) и потери сигнала по сравнению со стандартной витой парой или параллельным проводом. Вот почему коаксиальный кабель остается предпочтительным выбором для радиочастотной передачи, широкополосного доступа в Интернет, кабельного телевидения и прецизионных приборов, даже несмотря на расширение альтернатив оптоволоконным и беспроводным сетям.

Каждый слой коаксиального кабеля имеет определенное физическое и электрическое назначение. По проводнику течет ток; диэлектрик контролирует импеданс и скорость распространения; щит блокирует шум; куртка защищает от механических повреждений и повреждений окружающей среды. Снимите любой слой, и кабель перестанет работать правильно. Понимание каждого уровня и того, как они взаимодействуют, объясняет, почему разработка коаксиального кабеля более сложна, чем кажется.

Физическая структура коаксиального кабеля, слой за слоем

Внутренний проводник

Центральный проводник обычно представляет собой одножильный или многожильный медный провод, хотя в высокочастотных или высокопрочных устройствах используется медная сталь (CCS) и посеребренная медь. Диаметр варьируется от менее 0,5 мм в миниатюрных радиочастотных кабелях до более 10 мм в больших магистральных кабелях кабельного телевидения. На высоких частотах ток течет вблизи поверхности проводника (это явление называется скин-эффектом), поэтому качество поверхности и проводимость проводника напрямую влияют на показатели потерь. Посеребрение повышает поверхностную проводимость, поэтому его часто используют в кабелях микроволнового типа.

Диэлектрический изолятор

Зажатый между внутренним и внешним проводниками, диэлектрик контролирует два важнейших параметра: импеданс и скорость распространения (VoP). Обычные диэлектрические материалы включают твердый полиэтилен (ПЭ), вспененный полиэтилен, политетрафторэтилен (ПТФЭ) и конструкции с воздушным зазором. Пенополиэтилен снижает диэлектрическую проницаемость примерно с 2,25 (твердый полиэтилен) примерно до 1,4–1,6. , что повышает VoP примерно с 66% до 78–85% скорости света и одновременно снижает диэлектрические потери — и то, и другое желательно для широкополосных или долгосрочных приложений. ПТФЭ выбирают, когда важна температурная стабильность; он сохраняет свои электрические свойства при температуре от –65 °C до 200 °C.

Толщина и однородность диэлектрического слоя напрямую определяют волновое сопротивление кабеля. Даже небольшое эксцентриситет — расположение внутреннего проводника не по центру — смещает импеданс и создает отражения. Вот почему точность экструдера проволоки и кабеля так важна в производстве: матрица с траверсой должна центрировать проводник в пределах допуска, измеряемого в микрометрах.

Внешний проводник (экран)

Экран одновременно выполняет две функции: это путь обратного тока для сигнала и электромагнитный барьер, предотвращающий попадание внешних помех в кабель. Общие конструкции щитов включают:

• Твердая алюминиевая или медная трубка — используется в жестких кабелях кабельного телевидения; почти 100% покрытие, очень низкие потери, жесткий
• Плетеный щит — обычно оптическое покрытие 85–98%; гибкий, прочный, используется в РГ-58, РГ-6, РГ-11
• Комбинация плетений из фольги — фольга обеспечивает 100% покрытие; оплетка повышает механическую прочность и непрерывность постоянного тока; распространен в спутниковых и широкополосных кабелях
• Трехщитовый и четверной щит — несколько слоев фольги и оплетки для условий с высокими помехами; эффективность экранирования может превышать 90 дБ

Внешняя куртка

Оболочка представляет собой внешний защитный слой, обычно изготавливаемый из ПВХ, полиэтилена, LSZH (с низким содержанием дыма и без галогенов) или фторполимеров. Выбор материала оболочки зависит от условий установки: ПВХ экономичен и огнестойок для использования внутри помещений; PE и LLDPE обеспечивают устойчивость к ультрафиолетовому излучению и влаге для захоронения на открытом воздухе; LSZH обязателен в общественных местах и ​​транспортной инфраструктуре из-за снижения выбросов токсичных газов при пожарах. Оболочка наносится с помощью экструдера для проволоки и кабеля в отдельном проходе после завершения изготовления экрана.

Характеристический импеданс: почему доминируют 50 Ом и 75 Ом

Характеристический импеданс не является сопротивлением постоянному току — это частотно-независимое свойство, полностью определяемое геометрией кабеля и диэлектрической проницаемостью изолятора. Формула:

Z₀ = (138 / √εr) × log₁₀(D/d)

Где εr — относительная диэлектрическая проницаемость диэлектрика, D — внутренний диаметр внешнего проводника, а d — внешний диаметр внутреннего проводника. Два значения импеданса доминируют в мире коаксиалов по вполне обоснованным инженерным причинам:

Теоретический минимальный импеданс потерь для коаксиального кабеля с полиэтиленовым диэлектриком составляет примерно 77 Ом, поэтому 75 Ом стало отраслевым стандартом вещания. Значение 50 Ом представляет собой компромисс между максимальной потребляемой мощностью (оптимум ~30 Ом) и минимальными потерями, что делает его более подходящим для двусторонних радиочастотных линий. Несоответствие импеданса между источником, кабелем и нагрузкой приводит к отражению сигнала, стоячим волнам и потерям мощности — проблемам, количественно определяемым коэффициентом стоячей волны по напряжению (КСВН).

Механизм передачи сигнала внутри кабеля

Коаксиальный кабель не передает сигналы так, как интуитивно представляет себе большинство людей. Энергия не течет по проводнику так, как вода течет по трубе. Вместо этого она распространяется как электромагнитная волна в пространстве между внутренним и внешним проводниками — диэлектрической области. Проводники действуют как граничные условия, направляющие и ограничивающие волну. Этот режим распространения называется TEM (поперечным электромагнитным) режимом, в котором компоненты электрического и магнитного поля полностью перпендикулярны направлению движения.

Электрическое поле распространяется радиально между внутренним проводником ( ) и внешним проводником (–), а магнитное поле образует концентрические круги вокруг внутреннего проводника. Поскольку поле полностью заключено внутри экрана, кабель почти не излучает энергию наружу и почти невосприимчив к внешним полям — до тех пор, пока сохраняется целостность экрана. Разрыв экрана, плохой разъем или перекрученный кабель нарушают геометрию поля и приводят к шуму и потерям.

Скорость распространения и электрическая длина

Сигналы распространяются по коаксиальному кабелю со скоростью, составляющей часть скорости света в вакууме, определяемой диэлектриком. Твердый полиэтилен дает VoP около 66%; пенополиэтилен повышает ее до 78–85%; В конструкциях с воздушным зазором из ПТФЭ содержание может достигать 93–98%. Для 10-метрового кабеля с прочным полиэтиленом задержка сигнала в одну сторону составляет примерно 50 наносекунд. Это имеет значение в точной синхронизации, радиолокационных системах и антеннах с фазированной решеткой, где длина кабеля обрезается до определенной электрической длины — долей или кратных длины волны сигнала — для достижения контролируемых фазовых соотношений.

Механизмы ослабления

Потери сигнала в коаксиальном кабеле происходят из трех основных источников:

• Потеря проводника — резистивный нагрев внутреннего проводника и экрана, преобладающий на более низких частотах и пропорциональный √f из-за скин-эффекта
• Диэлектрические потери — энергия, поглощаемая изолятором, когда переменное поле воздействует на его молекулярную структуру; растет линейно с частотой, поэтому на микроволновых частотах используются диэлектрики с низкими потерями, такие как ПТФЭ и пенополиэтилен.
• Радиационные потери — утечка через дефекты экрана; обычно пренебрежимо мал в хорошо сконструированных кабелях, но существенен, если экран поврежден или если моды распространения более высокого порядка возбуждаются выше частоты среза кабеля.

Затухание указывается в дБ на единицу длины на определенных частотах. Стандартный четырехэкранный кабель РГ-6 имеет примерно 2,0 дБ/100 футов на частоте 100 МГц и 6,5 дБ/100 футов на частоте 900 МГц , иллюстрирующий, как потери значительно увеличиваются с частотой. Высококачественные кабели с низкими потерями, такие как LMR-400, снижают затухание на частоте 900 МГц примерно до 2,7 дБ/100 футов за счет более крупных проводников и вспененного диэлектрика.

Как производится коаксиальный кабель: роль Экструдер для проволоки и кабеля

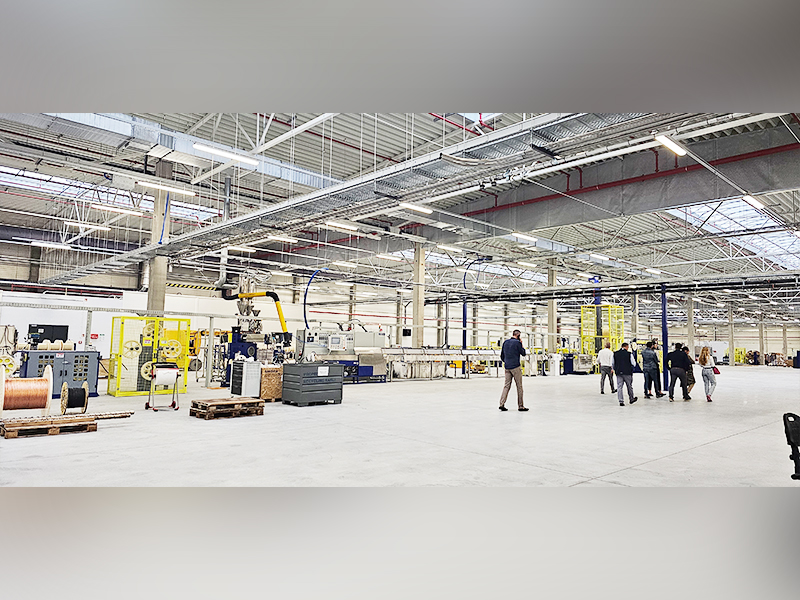

Производство коаксиального кабеля — это многоэтапный процесс, в котором точность размеров на каждом этапе определяет электрические характеристики кабеля. Экструдер для проводов и кабелей занимает центральное место на двух наиболее важных этапах: диэлектрическая изоляция и нанесение внешней оболочки.

Внутренний проводник Drawing and Stranding

Процесс начинается с того, что медный стержень протягивается через ряд матриц для достижения желаемого диаметра проводника. Допуски очень жесткие: для кабеля сопротивлением 50 Ом с проводником диаметром 0,9 мм даже отклонение ±0,01 мм заметно смещает импеданс. Многожильные проводники перед экструзионной линией проходят через машину для скрутки или скрутки.

Диэлектрическая экструзия

Именно здесь экструдер для проволоки и кабеля выполняет свою наиболее важную функцию. Проводник пропускается через фильеру, а вокруг него наносится расплавленный полиэтилен, пенополиэтилен или смесь ПТФЭ под контролируемым давлением и температурой. Концентричность диэлектрика — насколько точно центрирован проводник внутри изоляции — должна поддерживаться в пределах ± 1–2% от толщины стенки диэлектрика, чтобы импеданс оставался в пределах спецификации.

В кабелях из вспененного полиэтилена газ (обычно азот) впрыскивается в поток расплавленного полимера для создания контролируемой ячеистой структуры. Плотность пены напрямую определяет диэлектрическую проницаемость. , поэтому давление газа, температура расплава и скорость линии должны быть четко согласованы. Современные линии экструдирования кабеля используют измерение емкости в реальном времени после головки — измерение емкости на единицу длины дает немедленное представление о диаметре изоляции и диэлектрической проницаемости, обеспечивая автоматическую обратную связь с системой управления экструдера.

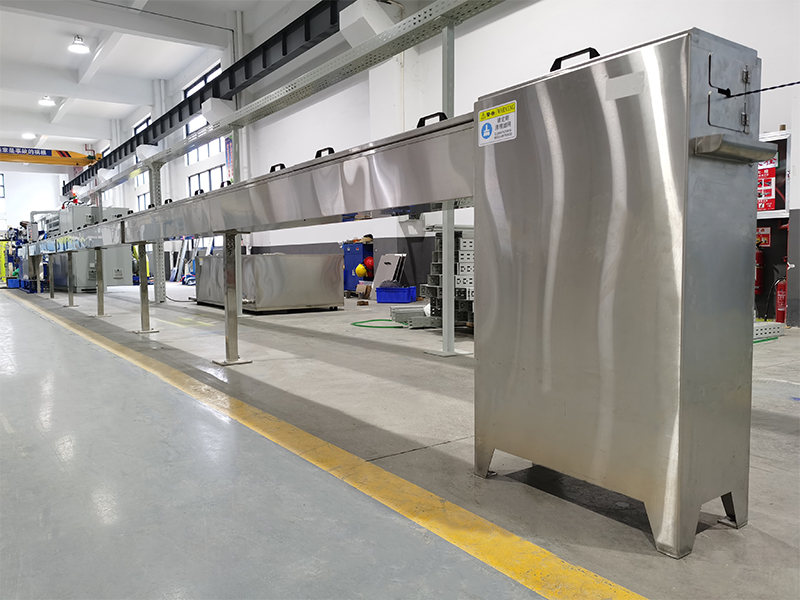

После экструзии изолированный проводник проходит через желоб с водяным охлаждением для затвердевания диэлектрика, прежде чем он достигнет гусеничного тягового устройства. Скорость линии для экструзии коаксиального диэлектрика малого диаметра обычно составляет от 100 до более 500 метров в минуту, в зависимости от размера проводника и толщины диэлектрика.

Экранирование

После того, как диэлектрик остынет и намотается, кабель поступает на экранирующую линию. Экраны из фольги наносятся путем наматывания ламинированной алюминиево-полиэфирной ленты продольно или по спирали поверх диэлектрика. Плетеные экраны наносятся на оплеточной машине с десятками или сотнями бобин, по которым подается тонкая медная или луженая медная проволока. Для кабелей, требующих конструкции из фольги и оплетки, обе операции можно объединить за один проход машины.

Экструзия куртки

На заключительном этапе экструзии внешняя оболочка наносится с помощью другого экструдера для проволоки и кабеля — обычно одношнекового или двухшнекового станка в зависимости от состава. Линии для нанесения покрытий из ПВХ обычно работают со скоростью 50–150 м/мин; Соединения PE и LSZH требуют тщательного температурного профиля вдоль цилиндра экструдера, чтобы предотвратить деградацию. Равномерность толщины стенок оболочки проверяют искровым испытанием (высоковольтным контролем прозвонки напряжением 2–6 кВ) и поточными лазерными диаметрометрами. На готовых кабелях напечатано обозначение типа, полное сопротивление, номинальное напряжение и дата изготовления для идентификации на месте.

Распространенные типы коаксиальных кабелей и их характеристики

Обозначение «RG» (Radio Guide) изначально было системой военных спецификаций США. Хотя многие обозначения RG были заменены номерами деталей, указанными производителем, для современных кабелей, устаревшие обозначения по-прежнему широко известны в отрасли. Понимание различий помогает выбрать правильный кабель для конкретного применения.

Разъемы и оконечная нагрузка: где начинается большинство проблем

Сам кабель является лишь частью коаксиальной линии. Разъем передает сигнал от кабеля к оборудованию и, если он плохо изготовлен или установлен, становится основным источником потери, отражения и сбоя сигнала. Разъем должен сохранять тот же характеристический импеданс, что и кабель по всей своей внутренней геометрии — любой разрыв вызывает отражение.

Распространенные типы коаксиальных разъемов

• BNC (Штык Нил-Консельман) — 50 Ом, до ~4 ГГц, четвертьоборотный байонетный замок; стандарт в испытательном оборудовании, видео и контрольно-измерительных приборах
• SMA (сверхминиатюрная версия A) — 50 Ом, до 18 ГГц, резьбовое; широко используется в радиочастотных модулях, антеннах и СВЧ-сборках.
• N-тип — 50 Ом или 75 Ом, рассчитано на диапазон 11–18 ГГц, устойчиво к атмосферным воздействиям; используется в наружных антеннах и оборудовании базовых станций
• F-тип — 75 Ом, до ~3 ГГц; повсеместно используется в жилых системах кабельного телевидения и спутниковых системах; центральный проводник самого кабеля служит контактом разъема
• ПЛ-259 (ДМВ) — номинально 50 Ом, но не полностью постоянный импеданс; на практике рассчитан на ~ 300 МГц; распространен в радиолюбительстве

Правильное оконцевание требует зачистки кабеля до точных размеров, не сдавливая оплетку, сохраняя концентричность диэлектрика на интерфейсе разъема и применяя правильный момент затяжки при соединении. Один неправильно установленный F-разъем в системе распределения кабельного телевидения может вызвать вход сигнала (утечка внешних сигналов) и выход сигнала (утечка сигналов кабеля), ухудшая производительность всего узла.

Коаксиальный кабель или другие средства передачи: когда его выбирать

Коаксиальный кабель не является правильным выбором для каждого применения, но он сохраняет явные преимущества в конкретных сценариях. Сравнение его с распространенными альтернативами позволяет понять, где он подходит лучше всего.

Коаксиальный кабель или витая пара (Cat5e/Cat6/Cat8)

Витая пара использует дифференциальную передачу сигналов и малую скорость скрутки для подавления электромагнитных помех — подход, принципиально отличающийся от экранированного режима TEM коаксиального кабеля. Витая пара доминирует в структурированных кабелях Ethernet, поскольку она дешевле, легче и ее проще заделывать. Однако он не может работать с коаксиальным кабелем на частотах выше нескольких сотен МГц или в условиях высоких помех. Cat8 поддерживает скорость 40 Гбит/с, но только на расстоянии более 30 метров на частоте 2 ГГц. ; правильно установленный коаксиальный кабель RG-6 передает широкополосные сигналы до 3 ГГц на гораздо большие расстояния с гораздо более простым усилением.

Коаксиальный или оптоволоконный кабель

Оптоволокно обеспечивает практически нулевую восприимчивость к электромагнитным помехам, гораздо меньшее затухание на больших расстояниях (~ 0,2 дБ/км для одномодового кабеля против 40–100 дБ/км для коаксиального кабеля на микроволновых частотах) и пропускную способность, которая затмевает медь. Компромиссами являются стоимость электроники приемопередатчика, хрупкость и неспособность передавать мощность постоянного тока вместе с сигналом. Коаксиальный кабель остается предпочтительным для коротких радиочастотных линий, антенных линий и приложений, требующих передачи сигнала по одному кабелю (например, микрофоны с фантомным питанием, активные спутниковые LNB, питаемые по коаксиалу).

Коаксиальный против волновода

На частотах выше примерно 18 ГГц потери в коаксиальном кабеле становятся непомерно высокими, а волновод — полая металлическая труба, по которой передаются электромагнитные волны — обеспечивает гораздо меньшее затухание. Волновод не имеет внутреннего проводника и, следовательно, нет потерь в центре проводника; его жесткая конструкция и частотно-селективный характер (волновод пропускает только сигналы выше его частоты среза) делают его непригодным для широкополосной или гибкой установки. Коаксиальный кабель доминирует на частотах ниже 18 ГГц там, где необходимы гибкость и возможность подключения.

Контроль качества при производстве коаксиального кабеля

Требования точности, предъявляемые к производству коаксиальных кабелей, делают контроль качества непрерывным, поточным процессом, а не конечной проверкой партии. Линия экструдера проволоки и кабеля для производства коаксиала обычно объединяет несколько измерительных систем одновременно:

• Лазерные измерители диаметра — бесконтактное измерение наружного диаметра диэлектрика с точностью до ±0,001 мм; размещается сразу после охлаждающего лотка
• Мониторы емкости — измерить емкость на единицу длины, которая коррелирует с толщиной диэлектрической стенки и диэлектрической проницаемостью; отклонения вызывают автоматическую коррекцию скорости линии или скорости вращения экструдера.
• Сканеры эксцентриситета — Рентгеновские или ультразвуковые сканеры проверяют концентричность внутреннего проводника внутри диэлектрика в режиме реального времени.
• Искровые тестеры — подайте напряжение постоянного или переменного тока 2–10 кВ на диэлектрик для обнаружения любых точечных отверстий или тонких пятен, которые могут вызвать нарушение изоляции при эксплуатации.
• Завершено тестирование кабеля TDR — рефлектометрия во временной области определяет разрывы импеданса вдоль готового кабеля путем отправки импульса по линии и анализа отражений.

Характеристики однородности импеданса для кабеля кабельного телевидения вещательного класса обычно составляют ± 2 Ом по всей длине кабеля. , с требованиями к структурным обратным потерям (SRL) 23–30 дБ в диапазоне 5–1000 МГц. Постоянное достижение этих показателей при производственных скоростях выше 200 м/мин требует чрезвычайно точной конструкции головки, стабильности материала и замкнутого цикла управления процессом — и все это сосредоточено на производительности экструдера для проволоки и кабеля и связанных с ним измерительных систем.

Реальные приложения, показывающие, как на практике работает коаксиальный кабель

Распространение кабельного телевидения (CATV)

Головная станция кабельного телевидения принимает сигналы и распределяет их по гибридной волоконно-коаксиальной (HFC) сети. По оптоволокну сигнал передается от головного узла к соседним узлам; RG-11 или жесткий коаксиальный кабель передает сигнал от узла к ответвителю (обычно в пределах 500 метров); Капли РГ-6 подключаются от крана к отдельному дому. В каждом сегменте используются усилители для преодоления затухания в кабеле, расположенные с учетом потерь в кабеле на самой высокой несущей частоте — обычно 1 ГГц или выше в системах DOCSIS 3.1.

Базовые станции сотовой связи

Питающий кабель между радиоблоком BTS и антенной наверху башни почти всегда коаксиальный — либо гибкий гофрированный коаксиальный кабель, либо жесткий жесткий кабель. 30-метровый LMR-400, работающий на частоте 900 МГц, теряет примерно 0,8 дБ; на частоте 2,1 ГГц (3G UMTS) тот же прогон теряет около 1,3 дБ. Каждый дБ потерь в фидере напрямую снижает эффективную излучаемую мощность, поэтому установки удаленной радиоголовки (RRH), в которых радиоблок устанавливается на вершине башни, соединенный с модулем основной полосы по оптоволокну, стали доминирующими: они полностью устраняют потери в фидере.

Медицинское и промышленное оборудование

Ультразвуковые преобразователи, сигнальные цепи МРТ и промышленные радарные уровнемеры полагаются на коаксиальные соединения по той же причине, что и вещательные системы: целостность экранирования и контролируемый импеданс. В ультразвуке импульсы МГц-диапазона передаются к пьезоэлектрическим преобразователям и от них с минимальными искажениями. В некоторых случаях материалы диэлектрика и проводника должны быть биосовместимыми, а кабель должен выдерживать циклы стерилизации — требования, которые подталкивают конструкции к использованию специальных фторполимерных диэлектриков, производимых на специальных линиях экструдирования проводов и кабелей.

GPS и спутниковые ресиверы

GPS работает на частотах 1575,42 МГц (L1) и 1227,60 МГц (L2). Коаксиальный путь от активной GPS-антенны к приемнику передает как радиочастотный сигнал, так и питание постоянного тока для встроенного LNA антенны по одному и тому же кабелю. Потери в кабеле напрямую ухудшают соотношение сигнал/шум. 10-метровый RG-6, работающий на частоте 1,5 ГГц, вносит потери примерно в 1,0 дБ. — управляемый; 50-метровый пробег потребует почти 5 дБ, что обычно превышает коэффициент усиления МШУ стандартной активной антенны и требует встроенного усилителя сигнала с питанием.

Часто задаваемые вопросы о том, как работает коаксиальный кабель

Почему коаксиальный кабель так хорошо подавляет электромагнитные помехи?

Потому что электромагнитное поле, передающее сигнал, полностью заключено между внутренним и внешним проводниками. Внешние поля не могут проникнуть через сплошной экран — они индуцируют токи на внешней поверхности экрана, но эти токи не влияют на внутреннее поле. Верно и обратное: внутреннее сигнальное поле кабеля не излучается наружу, что предотвращает помехи другим системам. Эта «коаксиальная симметрия» является фундаментальной причиной того, что коаксиальный кабель превосходит по характеристикам разомкнутый провод или витую пару в радиочастотных средах.

Что произойдет, если вы используете неправильный импедансный кабель?

Использование кабеля с сопротивлением 75 Ом в системе с сопротивлением 50 Ом приводит к несоответствию импедансов. Часть мощности сигнала отражается обратно к источнику при каждом переходе — на входе и выходе. Отраженные и падающие волны объединяются, создавая стоячие волны на кабеле, а это означает, что амплитуда сигнала меняется по длине кабеля, а не является постоянной. КСВ 1,5:1 (небольшое несоответствие для перехода 50/75 Ом) соответствует примерно 4% отраженной мощности. В мощных радиочастотных передатчиках чрезмерная отраженная мощность может повредить усилитель конечного каскада. При прецизионных измерениях это вносит ошибки в измеряемый сигнал.

Можете ли вы одновременно подавать питание и сигнал по коаксиалу?

Да. Это называется питанием по коаксиалу (PoC) или, в контексте спутника, питанием LNB. Напряжение постоянного тока (обычно 13 В или 18 В для спутниковых конверторов; варьируется для систем видеонаблюдения) накладывается на внутренний проводник вместе с радиочастотным сигналом. Тройник смещения — простая сеть индуктор-конденсатор — разделяет пути постоянного тока и радиочастотные пути на каждом конце, позволяя оборудованию извлекать или подавать постоянный ток, не влияя на радиочастотный сигнал. Номинальный ток ограничен размером проводника и номиналом контактов разъема, обычно он составляет несколько сотен миллиампер для стандартного коаксиального кабеля.

Что ограничивает максимальную частоту, которую может обрабатывать коаксиальный кабель?

Два фактора определяют верхний предел частоты. Во-первых, затухание растет с частотой, что в конечном итоге делает кабель непрактичным. Во-вторых, и более фундаментально, когда длина волны сигнала становится сравнимой с поперечными размерами кабеля, в дополнение к моде TEM могут возбуждаться моды распространения более высокого порядка (моды TE и TM). Эти моды распространяются с разными скоростями, вызывая искажение сигнала и утечку излучения. Частота среза для первой моды высшего порядка примерно равна f_c = 7,52/(D d) ГГц (с размерами в см). Стандартный RG-58 обрезает около 11 ГГц; Кабели меньшего диаметра, такие как UT-047, могут работать на частоте выше 65 ГГц.

Как изгиб влияет на характеристики коаксиального кабеля?

Изгиб коаксиального кабеля ниже минимального радиуса изгиба искажает диэлектрик, смещает внутренний проводник от центра и может необратимо деформировать внешний проводник — все это изменяет местный импеданс и увеличивает отражение сигнала. Производители указывают минимальный радиус изгиба, который обычно равен 10–20 внешнему диаметру кабеля для стационарной установки и 6–10 раз для многократного изгибания. Резкие изломы необратимо повреждают. В высокочастотных приложениях с частотой выше 10 ГГц даже небольшие изгибы полужесткого кабеля должны учитываться при определении электрических характеристик сборки.
