Применимые кабели: PCIE4.0, PCIE5.0, PCIE6.0 и т. Д.

PCIE 5.0/6.0/7.0 Высокоскоростные кабели
PCIE 5.0 Высокоскоростные кабели
PCIe (Peripheral Component Interconnect Express) является высокоскоростным интерфейсным стандартом и широко используется для связи между устройствами в компьютерных системах, такими как графические карты, сетевые карты и жесткие диски. PCIE 5.0 является пятым поколением этого стандарта, предлагает значительно повышенные показатели передачи данных и расширенную полосу пропускания. Теоретическая максимальная полоса пропускания PCIE 5.0 может достигать 64 ГБ/с, причем каждая полоса движения может иметь 16 -ГБ/с двунаправленную скорость переноса.

Приложения PCIe 5.0 Высокоскоростные кабели
Эти высокоскоростные кабели в основном используются для внутренней передачи данных на серверах данных, особенно в высокопроизводительных вычислительных средах, таких как AI и серверы, охлаждаемые жидкостью. Они отвечают требованиям быстрой передачи данных на серверах больших данных, центрах обработки данных и различных встроенных приложениях.

Проектирование и производство высокоскоростных кабелей PCIE 5.0
Проектирование и производство высокоскоростных кабелей PCIe 5.0 включает в себя сложный процесс с учетом соображений для высокоскоростной конструкции сигнала и выбора высокоскоростных субстратов. При выпуске спецификации PCIE 5.0 соответствующие корректировки и оптимизации в конструкции PCB (печатная плата) необходимы для обеспечения стабильности сигнала и эффективности передачи.

Рынки высокоскоростных кабелей PCIe 5.0
Хотя высокоскоростные кабели PCIE 5.0 поддерживают сверхбыстрые ставки передачи данных, их более высокие цены сделали их интересными для профессиональных пользователей и заядлых геймеров. SSD PCIE 5.0 могут легко превзойти 12000 МБ/с в последовательных скоростях чтения/записи, но они значительно дороже, чем продукты эквивалентной способности PCIE 4.0.

Будущая разработка высокоскоростных кабелей PCIE 5.0
Организация PCI-SIG выпустила спецификацию кабеля Copperlink, применимую для PCIE 5.0 и 6.0, предлагая скорости передачи данных 32,0GT/S (PCIE 5.0) и 64.0GT/S (PCIE 6.0). Эта спецификация плавно интегрирует кабели PCIe с основными электрическими спецификациями PCIe, обеспечивая более длительные сигнальные расстояния и топологическую гибкость.

Заключение
Таким образом, высокоскоростные кабели PCIE 5.0 являются важным компонентом современных компьютерных систем, обеспечивая надежную поддержку высокопроизводительных вычислений и передачи данных. Поскольку технология продолжает продвигаться, мы можем предвидеть применение и разработку PCIE 5.0 и ее последующих версий в еще более широком диапазоне полей.

PCIE 6.0 Высокоскоростные кабели
Обзор высокоскоростных кабелей PCIE 6.0
Высокоскоростный кабель PCIE 6.0 знаменует собой значительный этап в технологии передачи данных. Это новое поколение кабелей может похвастаться скоростью связи 64GT/S на канал, эффективно удваивая скорость передачи данных своего предшественника, PCIE 5.0. Этот прыжок в производительности особенно важен для высокопроизводительных вычислительных секторов, таких как центры обработки данных, искусственный интеллект и серверы машинного обучения, поскольку он отвечает усиливающимся требованиям обработки данных в этих областях.

Приложения высокоскоростных кабелей PCIE 6.0
Эти кабели в основном предназначены для внутренней передачи данных на различных серверах больших данных, в том числе для AI и жидкого охлаждения. Кабели разработаны для удовлетворения потребностей центров обработки данных и высокопроизводительных вычислительных сред, поддерживая ту же пропускную способность на больших расстояниях, что и медные кабели. Эта возможность жизненно важна для построения крупномасштабных серверов ИИ и машинного обучения.

Будущие разработки высокоскоростных кабелей PCIE 6.0
Поскольку технология продолжает продвигаться, ожидается, что высокоскоростные кабели PCIE 6.0 будут предлагать еще более высокие показатели передачи данных и более низкое энергопотребление. По состоянию на октябрь 2024 года развитие высокоскоростных коммуникационных кабелей PCIE 6.0 продолжается, что указывает на постоянный прогресс в реализации продукта. PCI-SIG уже инициировал работу по разработке кабелей Copprlink для технологии 128,0 GT/S PCIE 7.0, демонстрируя их постоянную приверженность высокоскоростным кабельным решениям. Это говорит о том, что высокоскоростные кабели PCIE 6.0-это всего лишь один шаг к еще более продвинутым технологиям передачи данных, с гораздо большим количеством прорывов на горизонте.

Заключение
Высокоскоростный кабель PCIE 6.0 представляет собой значительный прогресс в технологии передачи данных, обеспечивая высокоэффективные вычисления и центры обработки данных с более быстрой скоростью передачи данных и большей полосой пропускной способности. Хотя это все еще находится на этапе развития, его потенциал уже признан отраслью. По мере того, как технология созревает и продукты запущены, высокоскоростные кабели PCIE 6.0 готовы стать ключевой технологией, способствующей разработке будущих электронных устройств.

PCIE 7.0 Высокоскоростные кабели
Обзор высокоскоростных кабелей PCIE 7.0
Предстоящий PCIE 7.0 представляет собой значительный прогресс в технологии компьютерных взаимосвязей, предназначенную для удвоения скорости передачи данных на PIN -код до 128 GT/S, эффективно в четыре раза в четыре раза в увеличение 32 GT/S PCIE 5.0 и удвоение 64 GT/S PCIE 6.0. Эта улучшенная скорость станет благосклонностью для будущих центров обработки данных и приложений, требующих скорости передачи данных Swifter, в том числе в области искусственного интеллекта и высокопроизводительных вычислений.

Технические функции PCIE 7.0
Характер с высокой пропускной способностью PCIE 7.0 позиционирует его в качестве ключевого игрока в центрах обработки данных, ИИ и высокопроизводительных вычислениях, облегчая более масштабные передачи данных и ускоренные вычисления. С повышенной скоростью PCIE 7.0 может достичь односторонней полосы пропускания 256 ГБ/с в конфигурации X16, значительно повышая производительность приложений с интенсивными данными. Тем не менее, повышение скорости также представляет технические проблемы, такие как целостность сигнала, управление питанием и тепловой дизайн, что требует принятия более передовых технологий и материалов физического слоя.

История развития PCIE 7.0
Путешествие PCIE 7.0 началось в 2022 году, когда PCI-SIG объявил о спецификации на своей конференции разработчиков. К следующему году PCI-SIG завершил первую проектную версию 0.3 спецификации, которая затем была распространена среди участников, отмечая официальное начало стандартной разработки PCIE 7.0.

Сравнение с другими версиями
По сравнению с PCIE 5.0 и 6.0 PCIE 7.0 удваивает частоту шины на физическом слое. Кроме того, стандарт сохраняет модуляцию амплитуды импульсной амплитуды с помощью четырехуровневой передачи сигналов (PAM4), технологии кодирования режима 1B/1BFLIT MODE и коррекции ошибок вперед (FEC), используемой для PCIE 6.0. PCI-SIG указал, что спецификация PCIE 7.0 также фокусируется на улучшенных параметрах и охвате канала, а также на повышение эффективности питания.

Перспективы приложений PCIE 7.0
Возможности с высокой пропускной способностью PCIE 7.0 предлагают широкие перспективы приложений в центрах обработки данных, ИИ и высокопроизводительных вычислениях, поддерживая более масштабные передачи данных и более быстрые скорости вычислений. С введением этого нового стандартного производителя аппаратного обеспечения, разработчиков систем и разработчиков программного обеспечения должны сотрудничать для создания экосистемы, совместимой с PCIE 7.0, включая процессоры, устройства хранения и сетевые карты, которые поддерживают новый стандарт.

Заключение
Таким образом, высокоскоростные соединения PCIE 7.0 символизируют будущую траекторию технологии компьютерных соединений. Его высокая пропускная способность и эффективность должны внести революционные изменения в центрах обработки данных, искусственном интеллекте и высокопроизводительных вычислительных секторах.

Применимый кабель: QSFP

Применимые кабели: Can Bus, Lin Bus, автобус CANFD, Flexray Bus, большая часть автобуса, HSD Bus, также для стандартных кабелей Bus Profinet Ethernet.

Автомобильная шина

Overiow автомобильной автобусы
Автомобильная шина - это критические пути передачи данных, которые соединяют различные электронные системы в автомобиле. Они широко используются в разных автомобильных системах, включая, помимо прочего, трансмиссионер, торможение, рулевое управление, развлечения и кондиционирование воздуха. По мере того, как технология автомобильной электроники быстро развивается, спрос на системы связи транспортных средств также растет. Скорость связи и диапазон передачи автомобильной шины будет улучшена, с увеличением интеграции различных технологий шины в гибридные сети для повышения общей производительности и надежности системы. Эта эволюция способствует разработке и применению различных технологий автомобильной шины, которые необходимы для повышения общей производительности и пользовательского опыта транспортных средств.

Общие типы и функции автомобильной шины
CAN BUS
ВВЕДЕНИЕ: Сеть зоны контроллера (CAN)-это общий двухпроводная последовательная коммуникационная шина, разработанная Bosch в 1983 году.
Особенности: он предлагает максимальную скорость передачи 1 мит/с и имеет неразрушающий арбитраж, распределенное управление в реальном времени и надежные механизмы обработки ошибок и обнаружения.

CAN-FD BUS
Введение: Can с гибкой скоростью передачи данных (CAN-FD) является обновлением CAN, сохраняя свои основные функции, одновременно учитывая ограничения в длине данных и пропускной способности.
Особенности: он поддерживает более высокие скорости передачи данных и обеспечивает максимальную длину данных 64 байта.

Линь автобус
ВВЕДЕНИЕ: Локальная сеть Interconnect (LIN) представляет собой недорогую сеть последовательной связи, основанная на универсальном интерфейсе UART.
Особенности: Почти все микроконтроллеры имеют необходимое оборудование для LIN, а подчиненные узлы могут достичь самосинхронизации без кварца или керамических осцилляторов, снижая затраты на оборудование для устройств.

Flexray Bus
Введение: Flexray-это стандартный протокол, продвигаемый альянсом, сформированным BMW, Daimlerchrysler, Philips и Motorola, в основном используемым для проводных операций.
Особенности: он предлагает высокую пропускную способность и устойчивость к разломам, использует двухканальную связь для избыточности и имеет настраиваемую длину сообщений для высокой гибкости.

Большая часть автобуса
ВВЕДЕНИЕ: СМИ, ориентированная на медиа-транспорт (большинство), представляет собой последовательную технологию серийной передачи, ориентированную на среду, специально разработанную для использования в транспортных средствах.
Особенности: он в основном используется для мультимедийной передачи и поддерживает высокоскоростную передачу данных, подходящую для навигационных и развлекательных систем.

Автомобильная шина
Введение: Ethernet в транспортных средствах-это новое поколение технологии общения в сетевом сетевом районе в автомобилях, основанных на технологии Ethernet.
Особенности: он характеризуется высокой скоростью, высокой надежностью, низкой задержкой и низким электромагнитным излучением. Он поддерживает скорости передачи данных до 100 Мбит / с или даже 1 Гбит / с, что значительно превышает возможности CAN.

HSD Кабели
Введение: Система соединения высокоскоростных данных (HSD) представляет собой полностью экранированную систему взаимосвязки. Кабели HSD оснащены экранированной структурой с 4 проводами (4C), в основном используемой для высокоскоростной передачи данных, такой как удовлетворение высокочастотных требований к данным в автомобильных приложениях. С характерным импедансом 100 Ом он обеспечивает две пары дифференциальных сигналов для автомобильной промышленности. Он может передавать данные на основе дифференциальной передачи сигналов с низким напряжением (LVD) и широко используется в автомобильных информационно-развлекательных модулях, камерах и дисплеях с головным заводом. Он также совместим со стандартами USB2.0/3.0 и Ethernet (10BASE-T1S, 100BASE-TX, 100BASE-T1, 1000BASE-T1, Broadr), обеспечивая высокую эффективность экранирования. В системных приложениях ADAS окружающего обзора камеры соединяются с жгутом проводов через разъемы Fakra, а другой конец жгута, подключенный к разъемам HFM (мини-факра), что позволяет передавать полученные данные в систему вида окружающей среды транспортного средства (AVM). Затем данные передаются на хост через разъем HSD и, наконец, на экран дисплея через кабель подключения HSD.

Новые электрические автомобиль Energy (EV) Кабели и провода
Новые кабели и провода Engergy Engergy (EV) играют ключевую роль в отрасли EV, а их производительность и качество напрямую влияют на безопасность и функциональность всего транспортного средства.

Значение кабелей и проводов EV
Кабели EV и провода являются неотъемлемой частью систем зарядки автомобиля, систем управления двигателями и встроенными электронными устройствами. Они должны обладать хорошей термостойкостью, холодной сопротивлением, коррозионной стойкостью и высокой проводимостью, чтобы обеспечить стабильную работу транспортного средства в различных суровых условиях.

Типы кабелей и проводов.
1. Кабели зарядной станции: эти высоковольтные провода соединяют зарядные станции с электромобилями и обычно имеют большую площадь поперечного сечения и более высокий рейтинг.
2. Быстрая зарядка жгуты: они соединяют быстрого зарядного порта к высоковольтной коробке.
3. Медленная зарядка жгуты: они соединяют порт медленного зарядки к бортовому зарядному устройству.
4. Кабели моторной обмотки: Используются для обмотков двигателей электромобилей, эти кабели требуют превосходной изоляции и теплостойкости.
5. Кабели передачи сигналов: Ответственный за передачу различных сигналов транспортных средств, таких как контрольные и данные данных, эти кабели должны иметь хорошие противоположные возможности и низкие характеристики потерь.
6. Кабели с высокой напряженной батареей: они подключают высоковольтную батарею к высоковольтной коробке.
7. Кабели контроллера двигателя: они подключают высоковольтную коробку к контроллеру двигателя.
8. Высоковольные вспомогательные жгуты: они соединяют высоковольтную коробку с различными компонентами, такими как преобразователи DC/DC, бортовые зарядные устройства, компрессоры кондиционирования воздуха и PTC-кондиционеры.

Характеристики и спецификации проволочных жгутов
Сопротивление электрического тока: проволочные жгуты предназначены для размещения различных уровней электрического тока, с общими оценками 250a, а в некоторых мощных электродвигателях они могут достигать 400А.
Температурная стойкость: они доступны в различных температурных сортах, включая 125 ° C, 150 ° C и 200 ° C. Как правило, для высокотемпературных применений выбираются провода, которые могут выдерживать 150 ° C, в то время как для условий низкой температуры выбираются провода, которые могут выдержать -40 ° C.
Эффективность экранирования: вся цепь жгута высоковольтных проводов защищена, чтобы уменьшить влияние электромагнитных помех (EMI) и радиочастотных помех (RFI) на системы транспортного средства.

Технические характеристики и применения зарядных кабелей
Домашние электромобили: они обычно поставляются с зарядными кабелями переменного тока (AC), которые доступны в рейтингах тока 32A и 16A.
Возможность быстрого зарядки DC: кабели для этой функции предоставляются зарядной станцией и обычно имеют спецификации 120a и 200a, в зависимости от конфигурации мощности зарядной станции.
Технические характеристики кабеля зарядки: кабели 2,5 мм² и 4 квадратных метров подходят для мощных электрических продуктов, с конкретным выбором в зависимости от тока зарядки и соображений расстояния.
Ключевые технологии и материалы в новых электромобилях и кабелях.
Огновые материалы: Чтобы повысить безопасность, многие новые провода энергии и кабели изготавливаются из пламенных материалов для предотвращения пожарных аварий.
Технология экранирования: некоторые новые провода и кабели энергетических транспортных средств включают технологию экранирования для эффективной защиты от электромагнитных помех, тем самым улучшая стабильность передачи сигнала.

Статус рынка и тенденции развития новых электромобилей и кабелей.
С быстрым ростом нового рынка энергетических транспортных средств спрос на новые провода и кабели на новые энергетические транспортные средства также увеличивается. Ожидается, что к 2024 году годовые продажи новых энергетических транспортных средств будут превышать 17 миллионов единиц, что в 50 раз превышает 350 000 единиц, проданных в 2014 году. Заглядывая в будущее, тенденция развития новых проводов и кабелей будет сосредоточена больше на повышении производительности, интеллектуальном вождении, защите окружающей среды и безопасности.

Заключение
Новые электроэнергии электромобиля EV и кабели являются важнейшим компонентом новой цепочки отрасли энергетических транспортных средств, а их производительность и качество напрямую влияют на безопасность и производительность всего транспортного средства. По мере того, как рынок новых энергетических электромобилей продолжает быстро расширяться, рыночный спрос на новые электромобильные транспортные средства и кабели также растет, что указывает на перспективные перспективы рынка.

Применимые кабели: Cat5 / Cat5e / Cat6 / Cat6a / Cat7 / Cat8

Кошачьи сетевые кабели
Кабели сети CAT, также известные как кабели витой пары, являются общим и широко используемым типом сетевых кабелей. Они включают в себя различные стандарты, такие как Cat5e, Cat6, Cat6a и Cat7, каждый с различными характеристиками производительности и сценариями применения.

Классификация по защите типа
Неэкранированная витая пара (UTP): большинство используемых сетевых кабелей используются такого типа. Хотя они не могут полностью противостоять внешним помехам, они используют метод введения интерференционных сигналов. Эти сигналы связаны с магнитно на проводниках, и близко скрученные пары поглощают интерференцию, генерируя сигнал общего режима. На конце приемника этот сигнал может быть отменен по дифференциальным линиям, позволяя анализировать исходный сигнал.
Экранированная витая пара (FTP): эти кабели обеспечивают хорошее сопротивление помехи и подходят для среды с высоким уровнем электромагнитных помех.

Структурные особенности сетевых кабелей
Кабельная конструкция витой пары:
Кабели с витой пары-это трансмиссионная среда, которая напоминает телефонные линии, с каждым проводом изолированной и цветной кодировкой для идентификации. Целью скручивания двух проводников является отмену формы электромагнитных помех (EMI) из других пар и внешних источников.
Чтобы предотвратить помехи между парами, каждая пара скручивается с разной скоростью. Как правило, бело-оранжевая/оранжевая пара плотно скручивается, в то время как бело-коричневая/коричневая пара расположена редко.
Скрученные пары чувствительны к электромагнитным помехам и могут даже потерпеть неудачу. Целостность поворота является важным фактором, и она должна сохраняться во время установки. Повторная обработка может изменить шаг поворота, потенциально приводя к сбою кабеля. Для управления поворотом пар используются такие решения, как тяжелые сетевые кабели или кабели с связанными пары.

Характеристики производительности различных типов кабелей кошачьей сети
Cat5e (Enhanced Category 5e сетевой кабель)
Производительность кабелей Cat5e значительно улучшилась по сравнению с кабелями Cat5. Они предлагают уменьшенное затухание, более низкие перекрестные помехи и более высокий ACR, а также лучшее отношение сигнал / шум и меньшие различия в задержке времени. С максимальной полосой пропускной способности 100 МГц и стандартным калибром 24 авто, эти кабели подходят для гигабитных сетей Ethernet и могут удовлетворить ежедневные потребности в большинстве домов и офисов.

Cat6 (сетевой кабель категории 6)
Производительность передачи кабелей CAT6 намного превышает стандарт улучшенного категории 5E, что делает их идеальными для приложений передачи сети с гигабитной скоростью. Благодаря пропускной способности пропускания 250 МГц эти кабели показывают улучшенную производительность в перекрестных помещениях и потери возврата по сравнению с улучшенными кабелями категории 5E. Хорошая производительность потерь возврата имеет решающее значение для полнодускоростных сетевых приложений нового поколения, и они подходят для приложений с скоростью передачи выше 1 Гбит / с.

Cat6a (Enhanced Category 6 сетевой кабель)
В качестве улучшения по сравнению с CAT6 кабели CAT6A в основном используются в десяти гигабитных сетях. Они имеют значительно лучшую производительность во внешних перекрестных помещениях и других областях по сравнению с кабелями CAT6, с пропускной способностью пропускания 500 МГц и максимальной скоростью передачи 10 Гбит / с.

Cat7 (сетевой кабель категории 7)
В отличие от предыдущих категорий, кабели Cat7 являются экранированными кабелями с витой пар, в основном используемых для 10 Gigabit Ethernet Приложения и разработки. С минимальной пропускной способностью пропускания 600 МГц и скоростью передачи до 10 Гбит / с каждая пара проводов в кабелях Cat7 имеет отдельный щит, и все четыре пары заключены в общий большой щит. Дополнительное экранирование приводит к большему диаметру кабеля. С точки зрения подключения аппаратного обеспечения, системы CAT7 требуют разъемов для обеспечения не менее 60 дБ комбинированных ближних перекрестных помех при 600 МГц для всех пар проводов.

Cat8 (сетевой кабель категории 8)
Это новое поколение сетевых кабелей с двумя защищенными (SFTP). Кабели Cat8 имеют две пары сигналов и могут поддерживать полосу пропускания 2000 МГц, с скоростью передачи достигают 40 ГБ/с. Тем не менее, их максимальное расстояние передачи ограничено 30 метрами, что делает их подходящими для коротких дистанционных соединений в центрах обработки данных между серверами, переключателями, панелями и другим оборудованием. Несмотря на то, что они подходят для центров обработки данных, высокоскоростной и интенсивной пропускной способности среды, они имеют более короткое расстояние передачи по сравнению с Cat7/ улучшенными кабелями Cat7 и намного превышают последнее с точки зрения скорости и частоты. И это также значительно отличается от улучшенного CAT5E, CAT6/ улучшенных кабелей CAT6 с точки зрения скорости, частоты, расстояния передачи и применений.

Историческое развитие и эволюция различных типов кабелей сети кошек
Cat1: максимальная полоса пропускания частоты кабеля составляет 750 кГц, используется для систем тревоги или только для передачи голоса (в основном используется для телефонных кабелей до начала 1980 -х годов), в отличие от передачи данных.
CAT2: максимальная полоса пропускания частоты кабеля составляет 1 МГц, используется для передачи голоса и передачи данных с максимальной скоростью 4 Мбит / с, обычно используемых в старых сетях токенов с использованием спецификации 4 Мбит / с протокола передачи токена.
CAT3: частота передачи составляет 16 МГц, максимальная скорость передачи составляет 10 Мбит/с (10 Мбит/с), в основном используется для голоса, 10 Мбит/с Ethernet (10Base - T) и токен 4 Мбит/с. Максимальная длина сегмента составляет 100 м. Он использует форму RJ разъема и сейчас исчез с рынка.
CAT4: частота передачи составляет 20 МГц, используемая для передачи голоса и передачи данных с максимальной скоростью передачи 16 Мбит/с (ссылка на кольцо токена 16 Мбит/с), в основном используемое для LAN на основе токенов и 10BASE-T/100Base-T. Максимальная длина сегмента сети составляет 100 м. Он использует разъемы RJ и не был широко принят.
CAT5: Эти кабели могут похвастаться максимальной частотой полосы пропускания 100 МГц и скорость передачи данных 100 Мбит / с, подходящие для передачи голоса и передачи данных со скоростью 100 Мбит / с. Преобладательно используемые для Ethernet 100Base-T, кабели CAT5 имеют максимальную длину сегмента 100 метров и используют разъемы в стиле RJ. Опираясь на производительность CAT5, кабели CAT5E предназначены для приложений Gigabit Ethernet (1000 Мбит / с).
CAT6: с диапазоном частот передачи от 1 МГц до 250 МГц системы кабелей CAT6 обеспечивают значительный край в соотношении перекрестных перекрестных помещений мощности (PS-ACR) при 200 МГц, что в два раза больше полосы пропускания CAT5E. Идеально подходит для приложений с тарифами передачи данных, превышающих 1 Гбит / с. Кабель Cat6 придерживается звездной топологии, с максимальной постоянной длиной звена 90 метров и длиной канала не превышает 100 метров. Cat6e - это улучшение Cat6. Кабели Cat6e поддерживают тот же диапазон частот и максимальную скорость передачи данных 1000 Мбит / с, но повышают производительность с точки зрения перекрестных помех, ослабления и отношения сигнал / шум. Они оснащены сепаратором поперечной формы между четырьмя скрученными парами.
CAT7: Разработанный для размещения 10 Gigabit Ethernet Technology, кабели Cat7 включают щит для каждой пары проводов и дополнительный общий щит для всех четырех пар. С точки зрения возможности подключения аппаратного обеспечения, параметры системы CAT7 требуют, чтобы заголовок соединения при 600 МГц, когда все пары проводов обеспечивали не менее 60 дБ интегрированной почти классной ветки.
CAT8: соответствующий стандарт был официально опубликован Ассоциацией коммуникационной ассоциации Америки (TIA) TR - 43 в 2016 году и соответствует стандарту IEEE802.3BQ25G/40GBASE - T. Стандарт определяет минимальную скорость передачи для сетевых кабелей CAT8 для поддержки кабели сетевой кабели 25 Гбит/с и 40 Гбит/с и соответствует стандарту ANSI/TIA - 568 - C.2-1. Он также определяет каналы и постоянные ссылки для сетевых кабелей CAT8 и включает в себя ограничения для дисбаланса резистора, TCL и ELTCTL.

Сценарии приложений для различных типов кабелей сетевых кабелей кошки
CAT5E: Этот тип кабеля идеально подходит для повседневных потребностей сети в домах и офисах, таких как общий просмотр веб -сайтов и обмен файлами. Благодаря возможности поддерживать гигабитные скорости, CAT5E более чем достаточно для типичных сценариев использования сети.
CAT6: часто используется в сетевых средах, которые требуют более высоких показателей передачи данных и устойчивой сопротивления помех, таким как центры обработки данных, корпоративные сети и домашние сети с более высокими сетевыми требованиями. Cat6 может похвастаться пропускной способностью пропускания 250 МГц, что делает его подходящим для гигабитных сетевых приложений и удовлетворяет потребности более требовательных сценариев сети.
Cat6a: Благодаря улучшению производительности во внешних перекрестных помещениях и пропускной способности трансмиссии в 500 МГц, CAT6A в основном используется в сетях с 10 гигабитами. Он особенно хорошо подходит для крупных корпоративных сетей и центров обработки данных, где высокоскоростная и стабильная сетевая передача имеет решающее значение.
Cat7: В качестве экранированного кабеля скрученной пар, Cat7 превосходен в приложениях, включающих 10 -гигабитную технологию Ethernet. Он хорошо работает в расстоянии на расстоянии, достигая 10 Гбит / с расстояний до 100 метров. Это делает его идеальным для высокоскоростных и устойчивых к помех среды, таких как центры обработки данных премиум-класса и профессиональные сетевые установки.
Cat8: Несмотря на ограниченное максимальное расстояние передачи 30 метров, CAT8 поддерживает полосу пропускания 2000 МГц и скорость передачи до 40 ГБ/с. Обычно он используется для краткосрочных соединений в центрах обработки данных, таких как между серверами, коммутаторами, распределительными панелями и другим оборудованием, подходящим для краткосрочных сценариев передачи данных в центрах обработки данных.

Промышленные кабели промышленных эфир
Обзор
Кабели Profinet - это промышленные кабели Ethernet, разработанные на основе протокола Profinet, который в основном используется в различных секторах, таких как производство промышленной автоматизации, железнодорожные транспортные средства и морские суда. Эти кабели совместимы с несколькими протоколами коммуникации Ethernet, включая EtherCAT и Ethernet/IP, обеспечивая стабильные и надежные производительность передачи даже в суровых промышленных средах.

Applications
Производство промышленной автоматизации: используется для проводки машин, оборудования, инструментов и шкафов управления.
Железнодорожные транспортные средства: обеспечивает стабильную и надежную передачу сигналов в системах железнодорожного транспорта.
Морские сосуды: поддерживает эффективную передачу данных в системах коммуникации судов.

Типы и функции
Тип а
Особенности: Подходит для фиксированных приложений, соответствующих стандартам производительности CAT5E.
Приложения: в основном используется для проводки в машинах, оборудовании, приборах и шкафах управления.

Тип б
Особенности: предназначены для установки, которые могут испытывать изгиб, способные выдерживать случайное движение или вибрацию.
Приложения: подходит для среды с потенциальным изгибом, например, определенное оборудование для автоматизации промышленной автоматизации.

Тип c
Особенности: Идеально подходит для приложений цепочки сопротивления или часто перемещающихся сред.
Приложения: подходит для ситуаций управления движением, таких как роботизированные руки и другое оборудование, требующее частых движений.

Технические спецификации
Диапазон температуры:
Фиксированные применения: от -45 ° C до 120 ° C;
Мобильные приложения: от -40 ° C до 110 ° C.
Рабочая температура проводника: 120 ° C.
Тестовое напряжение: 2000В/мин (AC).
Характерный импеданс: 100 ± 15 Ом.
Радиус изгиба: для фиксированных применений это 10D (D означает диаметр кабеля).

Строительство
Проводник: твердый голый медный проводник, диаметр составляет 0,64 мм (22AWG/1).
Изоляция: PE (полиэтилен).
Внутренняя оболочка: TPE (термопластичный эластомер).
Экранирование: экранирование алюминиевой фольги с жестяной медной плетением.
Внешняя оболочка: полиэфирный полиуретан Pur.

Применимые кабели: Кабели робота, промышленные кабели цепей, промышленные кабели управления

Гибкие кабели
Основные концепции гибких кабелей (кабели цепи сопротивления)
Гибкие кабели являются хорошим выбором для передачи питания и передачи сигнала в системах движения, которые требуют частого движения и изгиба. В качестве альтернативы их называют буксируемыми кабелями, мобильными кабелями, роботизированными кабелями и многом другом. Эти кабели предназначены для защиты электрических проводов от запутывания, износа, отрыва, висящего и беспорядка, когда устройства оборудования движутся взад-вперед. Они не только движутся с цепью сопротивления, но и обладают высокой гибкостью, что делает их устойчивыми к повреждениям. Структура проводника гибких кабелей в основном основана на структуре скрученной медной проволоки в соответствии со стандартами DIN, VDE 0295 и IEC 228, в то время как оболочка часто изготовлена ​​из низкой вязкости, гибкой и устойчивой к износу, чтобы уменьшить износ во время непрерывного возвратного движения.

Применение гибких кабелей
Гибкие кабели широко используются в различных промышленных секторах, в том числе, помимо промышленных электронных систем, автоматизированное производство, оборудование для складов, робототехнику, системы пожарной защиты, электромобили, краны, численные машины управления и металлургические отрасли.

Классификация гибких кабелей
Гибкие кабели классифицируются на основе их функций, в основном на кабелях датчиков/энкодера, серво -двигательных кабелях, роботизированных кабелях, чистых кабелях и кабелях цепи сопротивления.
Кабели цепи перетаскивания: они предназначены для использования в цепочках сопротивления, неоднократно перемещаясь и изгибаясь с системой. Они требуют высокой гибкости и устойчивости к изгибе, например, кабелей с высокой скромностью TRVV, которые известны своей короткой длиной укладка, хорошим сопротивлением перекрестных помех и пригодностью для конфигураций высокоскоростной линии сигналов.
Кабели энкодера: чтобы обеспечить точную передачу сигнала во время работы кодеров, необходимы специализированные кабели. Стандартные кабели могут страдать от проблем с экранирующими слоями, что приводит к объединению многоядерных изоляционных слоев, что может повлиять на производительность.
Кабели питания: например, гибкие цепные кабели перетаскивания, такие как TRVV5*2.5, служат линиями электропередачи для гибких роботизированных рук. Они предназначены для устойчивых к изгибам, нефтяным и устойчивым к притяжениям, что делает их идеальными для применений, которые требуют непрерывного, очень гибкого движения, таких как системы драг-цепи, роботы и системы мобильных приводов.

Типы гибких кабелей
Гибкие кабели могут быть в целом классифицированы на следующие типы на основе их спецификаций:

A. Гибкие управляющие кабели
1. ПВХ оболочка Гибкие цепные кабели управления: Flame-Retardant CC101, с радиусом изгиба 8x.
2. ПВХ оболочка экранированных гибких цепных кабелей управления: Flame-Retardant CC111, с радиусом изгиба 10x.
3. ПВХ-оболочка Гибкие цепные кабели управления: Flame-Retardant CC120, с радиусом изгиба 5x.
4. ПВХ оболочка Гибкие цепные кабели управления: Flame-Retardant CC121, с радиусом изгиба 8x.
5. Pur Geath Guble Control Cables: нефтяные, устойчивые к нефти, устойчивые к устойчивости, устойчивые к ультрафиолетовым излучениям, устойчивое к ультрафиолетовому ультрафиолетовому ультрафиолетовому ультрафиолетовому ультрафиолетовому ультрафиолетовому ультрафиолетовому ультрафиолетовому ультрафиолетному ультрафиомусу, резистентному, устойчивому к износу, устойчивому пламени CC127, с радиусом изгиба 8x.
6. Гибкие кабели цепных кабелей с гибкими управлением Pur: устойчивые к маслам, устойчивости к кислоте и щеломе, устойчивым к гидролизу, устойчивым к ультрафиолетовым, низкотемпературным, устойчивым к износостойке, устойчивым к пламени CC117 с радиусом изгиба 10x.
7.
8. Pet
9. Pet

B. Гибкие силовые кабели
1. ПВХ оболочка Гибкие кабели цепи электроэнергии: Flame-Retardant CC305, с радиусом изгиба 8x.
2. ПВХ оболочка экранированных гибких кабелей цепи электроэнергии: Flame-Retardant CC336, с радиусом изгиба 10x.
3. Pet
4. Pet

C. Гибкие кабели шины данных
1. Кабели цепочки данных ПВХ.
2. Кабель цепочки данных с экранированным в переносе: устойчивый к масляным, кислотный и щелочный, устойчивый к гидролизу, устойчивое ультрафиолетовое, низкотемпературное, устойчивое к износу, устойчивое к пламени CC43, с радиусом изгиба 10x.
3. Petp оболочка Экранированные Кабели данных Цепочки данных: устойчивые к маслам, устойчивости к кислоте и щеломе, устойчивым к гидролизу, устойчивым к ультрафиолетовым, низкотемпературным, устойчивым к износостойке, устойчивым к пламени CC46 с радиусом изгиба 10x.
4. Пету-оболочка Экранированные кабели Цепочки данных: устойчивые к маслям, устойчивости к кислоте и щеломе, устойчивым к гидролизу, устойчивым к ультрафиолетовым, низкотемпературным, устойчивым к износостойке, устойчивым к пламени CC48 с радиусом изгиба 12x.

D. Гибкие сервоприводы
Служные цепные кабели с ножом: нефтяные, устойчивые к масляным, кислотный и щелочной резистентный, устойчивый к гидролизу, устойчивый к ультрафиолетовому ультрафиолетовому, устойчивому, устойчиму к износу, устойчивому износостойкому, устойчивому CC46, с радиусом изгиба 10x.

Функции внутренней структуры гибких кабелей
Кабели цепи сопротивления тщательно разработаны с учетом нескольких критических факторов, чтобы обеспечить их надежность и долговечность в суровых условиях:
1. Растягивающий центр
Ядро кабеля спроектирована для того, чтобы иметь истинную центральную линию, которая определяется количеством ядер и пространством в области поперечного сечения каждого проводника. Этот метод эффективно охраняет структуру, не позволяя ей перейти к центру кабеля.
2. Конфигурация проводника
Выбор гибкого проводника имеет решающее значение. Как правило, чем лучше проводник, тем более гибкий кабель. Тем не менее, чрезмерно тонкие проводники могут привести к запутанию. Обширные эксперименты определили оптимальную комбинацию диаметра, длины и продольного экранирования для отдельных проводов, которые обеспечивают хорошую прочность на растяжение.
3. Изоляция основных проводов
Изоляционные материалы в кабеле не должны придерживаться друг друга и должны поддерживать каждого отдельного проводника. Только формованные ПВХ или TPE материалы с высоким давлением доказали свою надежность в приложениях с участием миллионов метров кабелей цепных цепи.

4. Случайный провод
Структурная структура должна быть намотана вокруг стабильного растягивающего центра с хорошей длиной укладка. Из -за применения изоляционных материалов, начиная с 12 основных проводов должна быть спроектирована в соответствии с состоянием движения, с методом пакета, применяемым из 12 основных проводов.
5. Внутренняя и внешняя оболочка
1) Внутренняя оболочка: бронированные внутренние оболочки из экструзии заменяют недорогие шерстяные материалы, наполнители, гарантируя, что структура, стоящая нетронутой, остается нетронутой.
2) Внешняя оболочка: внешние оболочки, изготовленные из различных модифицированных материалов, предлагают различные функции, такие как сопротивление ультрафиолета, низкотемпературная сопротивление, устойчивость к масле и оптимизация затрат. Все внешние оболочки обладают высокой устойчивостью к износу и не придерживаются каких -либо веществ.

Характеристики производительности гибких кабелей
1. Высокая гибкость: разработана со специальной гибкой структурой, такой как использование тонких мультицепочечных проводов для ядра для сердечника, двухцепочечных сердечных проводов, а некоторые с устойчивой к крутям структуру, которая включает в себя ядро ​​усиления в среднем, эти кабели могут стабильно и надежно адаптироваться к таким действиям, как подъем, намотка и развертывание. Они не легко повреждены при частых изгибах и широко применимы в различных средах, требующих изгиба, таких как деревообработанное оборудование и оборудование для передачи логистики.
2. Сопротивление изгиба: способный выдерживать многочисленные циклы изгиба без лома, с изгибающим сроком службы, превышающим 5 миллионов циклов, что отвечает требованиям высокоскоростного возвратного движения среды или ситуации с частым изгибом.
3. Устойчивость к истиранию: оболочка, часто сделанная из износостойких материалов, уменьшает износ во время непрерывного возвратного движения, тем самым продлевая срок службы кабеля.
4. Устойчивость к погоде: подходит для различных климатических условий, эти кабели могут работать нормально при высоких или низких температурах, а также во влажной среде.
5. Сопротивление разрывов: нелегко разорвать под внешние силы, обеспечивая целостность и правильное функционирование кабеля.

Меры предосторожности для использования гибкого кабеля
Требования к укладке:
1. При установке гибких кабелей крайне важно избегать их скручивания. Вместо того, чтобы раскрыть кабель от одного конца кабельного барабана или катушки, барабан или катушка должны быть повернуты, чтобы выложить кабель. При необходимости кабель может быть проложен или подвешен. Кабели для этой цели должны быть взяты непосредственно с кабельной катушки.
2. Внимание должно быть уделено минимальному радиусу изгиба кабеля, чтобы предотвратить повреждение из -за чрезмерного изгиба.
3. Кабели должны быть расставлены в свободной стороне рядом с цепью кабеля, как можно больше. Они могут быть разделены проставками или резьбы через промежутки в опорных кронштейнах. Пространство между кабелями в цепи должно составлять не менее 10% диаметра кабеля, а кабели не должны касаться или запутываться друг с другом.
4. Оба конца кабеля должны быть закреплены, или, по крайней мере, движущийся конец внутри кабельной цепи должен быть закреплен. Как правило, расстояние от точки перемещения кабеля до конца цепи должно быть в 20-30 раз больше диаметра кабеля.
5. Убедитесь, что кабель может свободно перемещаться в рамках радиуса изгиба, не принуждая его, позволяя относительно двигаться между кабелями и руководящим устройством.
6. Техническое обслуживание и замена: если кабельная цепь разбивается, его кабели также следует заменить, так как урон от чрезмерного растяжения неизбежен.

Известные бренды на рынке
В качестве жизненно важного промышленного компонента проектирование и использование кабельных цепей необходимы для обеспечения стабильной работы оборудования и безопасности персонала. На рынке доступно множество брендов кабельных цепей, причем некоторые известные бренды получают высокую репутацию за их качество: такие как IGU из Германии, Lapp, Helu, E & E и Conkable. Эти бренды, как правило, предлагают хорошую износную стойкость, антивозрастные и анти-переключающие возможности, поддерживая стабильную производительность в различных суровых рабочих условиях.

Применимые кабели: USB2.0, USB3.0, USB3.1, USB4.0

USB 3.1 Кабели
Обзор
Кабели универсальной последовательной шины (USB) являются стандартной внешней шиной для подключения компьютеров к внешним устройствам, облегчая связь между ними. Эти кабели бывают разных типов, такие как USB Type-A, Type-B, Micro-USB и новый тип-C. Разъем Type-C с его обратимой конструкцией и высокими скоростями передачи данных стал интерфейсом для смартфонов, планшетов и других устройств. USB 3.1/4.0, также известный как «Super Speed ​​USB», представляет собой высокоскоростный USB-стандарт, который может подключаться к различным внешним устройствам, включая принтеры, клавиатуры и мышей. По сравнению с более ранним USB 1.0/1.1 и USB 2.0, USB 3.1 значительно улучшился с точки зрения скорости передачи и энергопотребления, что делает его одной из современных спецификаций USB.

Ключевые функции
Скорость передачи
USB 3.1 может похвастаться максимальной скоростью переноса 10 Гбит / с, что вдвое больше, чем у 5 Гбит / с USB 3.0, что позволяет обеспечить более эффективные резервные копии файлов, копирование данных и передачи носителя. Фактическая эффективная полоса пропускания составляет приблизительно 7,2 Гбит/с, с теоретической скоростью передачи, способной достигать 900 МБ/с, эффективно удваивая скорость USB 3.0.

Функциональное расширение
USB 3.1 представляет несколько новых функций, таких как обнаружение зарядного устройства, передача аудио и вывод, позволяя пользователям выполнять больше операций через один интерфейс. Кроме того, USB 3.1 использует хорошие методы управления энергопотреблением, повышение энергоэффективности и поддерживая более длительные расстояния кабеля.

Типы интерфейса
USB 3.1 использует меньший интерфейс Type-C, который предлагает обратимую ориентацию заглушки, высокоскоростную передачу данных и возможности зарядки, что делает его популярными USB-интерфейсами в текущем использовании.

Различия версий
USB 3.1 охватывает две отдельные версии: USB 3.1 Gen1 и USB 3.1 Gen2. USB 3.1 Gen1 имеет такую ​​же максимальную скорость переноса, что и USB 3,0, достигая 5 Гбит / с, в то время как USB 3,1 Gen2 может достичь максимальной скорости переноса 10 Гбит / с. Это означает, что USB 3.1 Gen2 может облегчить более быструю передачу данных, повышая производительность пользователей.

Заключение
Таким образом, USB 3.1 представляет собой новое поколение высокоскоростных стандартов USB, которые наблюдали значительные улучшения скорости передачи, функционального расширения и типов интерфейса.

Применимые кабели: HDMI, DP

HDMI Кабели
Основные концепции кабелей HDMI
HDMI (мультимедийный интерфейс высокой четкости)-это полностью цифровой аудиовизуальный интерфейс, предназначенный для передачи бесконечного видео высокой четкости и многоканальных аудиосигналов одновременно. Этот интерфейс значительно оптимизирует процесс подключения устройств, что делает передачу контента высокой четкости более удобной и эффективной.

Ключевые особенности кабелей HDMI
- Передача высокой четкости: способна передавать несжатые видео и аудиосигналы, обеспечивая ясность изображений и подлинность звука.
-Plug-and-Play: поддерживает горячие перепады, позволяя соединения без необходимости перезапуска устройств.
- Многоканальная поддержка аудио: одновременно передает несколько аудиоканалов, улучшая аудио.
- Защита цифрового контента (HDCP): защита защищенного авторским правом от несанкционированного копирования и распространения.

Типы кабелей HDMI
Кабели HDMI бывают разных типов, каждый с конкретными приложениями и характеристиками:
1. Стандартный HDMI Тип A:
Особенность: Общий тип с 19 булавками, подходящий для устройств высокой четкости
Приложения: ноутбуки и ЖК -телевизоры.

2. HDMI Тип B:
Особенность: В основном используется в профессиональных условиях, предлагая более высокие показатели передачи и пропускную способность.
Приложения: профессиональное аудио оборудование и игровые приставки.

3. HDMI Тип C (Mini HDMI):
Особенность: Компактный по размеру, идеально подходит для портативных устройств.
Приложения: цифровые камеры, игроки MP4 и смартфоны.

4. HDMI Тип D (Micro HDMI):
Особенность: Еще меньше по размеру, подходящая для небольших мобильных устройств
Приложения: Мини -планшеты и умные часы.

5. HDMI Тип E:
Особенность: Специально разработано для развлекательных систем в транспортных средствах с механическим замком для надежных соединений
Приложения: Используется в автомобильных аудиосистемах и навигационных устройствах.

Выбор версии
Кабели HDMI различных версий поддерживают различную полосу пропускания и функциональные возможности. Рекомендуется выбрать кабели, которые поддерживают новые стандарты версий, чтобы обеспечить хорошую совместимость и производительность.

Качество разъема
Высококачественные разъемы HDMI часто используют покрытие золота или серебра, что может эффективно снизить потерю сигнала во время передачи.

Кабельный материал
Кабели HDMI с чистыми медными ядрами обеспечивают лучшее качество передачи сигнала. Кроме того, кабель с умеренной гибкостью помогает продлить срок службы.

Длина кабеля
Выбор соответствующей длины кабелей HDMI имеет решающее значение. Кабели, которые слишком длинные, могут вызвать деградацию сигнала, в то время как слишком короткие, которые могут не хватать гибкости. Рекомендуется обеспечить некоторую дополнительную длину при рассмотрении длины кабеля.

Использование среды
Различные среды, такие как домашние театры, офисы и транспортные средства, могут иметь различные требования к проводке и препятствия, которые также могут повлиять на выбор кабелей HDMI.

Применимые кабели: Электронный провод ， высокотемпературный провод

Электронные провода, часто называемые жизненными линиями электронных устройств, необходимы для передачи сигналов, подачи питания и подключения различных компонентов в электрических системах.

Определение и применение электронных проводов
Известный как электрический проволока на английском языке, эти провода преимущественно используются в низковольтных приложениях, таких как внутренняя проводка электронных и электрических устройств. Учитывая их широкое использование в электронике, электронные провода классифицируются на основе материала на различные типы, включая провода PVC, SRPVC, XLPE, FEP и силиконовый.

Типы электронных проводов
Разнообразие электронных проводов обширно, с общими типами:
- Соответствующие ROHS, изолированные провода из ПВХ: UL1007, UL1015, UL1028, UL1095, UL1569, UL1617, UL1618 и т. Д.
- ROHS-совместимые ПВХ Плоские кабели: UL2468, UL2651 и т. Д.
- ROHS-совместимые облученные провода ПВХ: UL1429, UL1571, UL1430, UL3443, UL3336, UL1685 и т. Д.
- RoHS-compliant irradiated PE wires: UL3199, UL3495, UL3635, UL3652, UL3173, UL3265, UL3266, UL3271, UL3290, UL3295, UL3297, UL3415, UL3417, UL3289, UL3321, UL3398, UL3470, etc.
- Низкий дым нулевой галоген (LSZH) Экологические провода: UL1640, UL10368, UL3302, UL3384, UL3385, UL3386 и т. Д.

Технические характеристики электронных проводов
Спецификации электронных проводов разнообразны и определяются по необходимой конфигурации проводника (количество цепей/мм), диаметром проводника (мм) и толщиной (мм). Например, как UL1007, так и UL10368 имеют подробные таблицы спецификации, в которых перечислены проводные датчики и толщины изоляции в соответствии с системой американского проводного датчика (AWG).

Применение электронных проводов
Электронные провода используются в различных приложениях на разных устройствах. Например, в видеооборудовании видео кабели передают видеосигналы; В аудио оборудовании звуковые кабели несут аудиосигналы; и в компьютерных устройствах кабели данных передают данные между компьютером и периферийными устройствами. Кроме того, электронные провода используются для обеспечения питания для продуктов, таких как шнуры компьютерного питания и зарядные устройства для мобильных телефонов. Существуют также различные типы шнуров питания, аудио -кабелей и сетевых кабелей.

Сертификаты безопасности для электронных проводов
Сертификаты безопасности для электронных проводов имеют решающее значение, с общими сертификатами, включая сертификацию UL от Laboratories Андеррайтеров, глобально признанный знак безопасности продукта. Продукты, несущие сертификацию UL, соответствуют соответствующим стандартам в Соединенных Штатах и ​​во всем мире, что означает, что их безопасность, качество и надежность гарантированы.

Заключение
Электронные провода являются незаменимыми в современных электронных устройствах, с огромным количеством типов и спецификаций, подходящих для широкого спектра применений. Будь то для передачи сигнала, источника питания или компонентного соединения, электронные провода играют важную роль. Выбор соответствующего электронного провода необходим для обеспечения правильного функционирования электронных устройств.

Применимые кабели: Питание проводка, кабель питания, кабель управления

Строительство BV проволока
Определение и приложения
Провод BV-это тип PVC-медикологического проводности. Он в основном используется для проведения электроэнергии и передачи электрической энергии в зданиях, поиска широкого применения в системах питания, систем освещения, систем кондиционирования воздуха и систем связи. Универсальность провода BV очевидна в следующих областях:
1. Системы питания:
Провод BV имеет решающее значение для внутренних систем питания зданий, что облегчает передачу электроэнергии из источника питания в различные электрические устройства. Он соединяет источники питания, переключатели, розетки и осветительные приспособления, чтобы обеспечить подачу и управление электрической энергией.
2. Системы освещения:
BV Wire играет ключевую роль в системах освещения зданий, передавая электрическую энергию на светильники для их правильного функционирования. Как один из основных потребителей электрической мощности в зданиях, роль BV -провода в системах освещения необходима.
3. Системы кондиционирования воздуха:
Провод BV также жизненно важен в системах кондиционирования воздуха зданий. Эти системы состоят из компонентов, таких как компрессоры, кондиционеры, воздуховоды, панели управления питанием и терминальные устройства, которые полагаются на провод BV для получения и работы с электрической энергией.
4. Системы связи:
Помимо передачи мощности, BV -проволока также может использоваться для передачи сигналов связи. Например, телефонные и компьютерные линии могут быть направлены с помощью электрической проводки.

Спецификации и приложения
BV Wire поставляется в различных спецификациях, каждый из которых подходит для различных секторов, таких как жилые, коммерческие и промышленные условия. Выбор соответствующей спецификации провода BV на основе фактических потребностей обеспечивает надлежащую работу электрических цепей.
1. Жилой BV Wire:
Жилой BV -проволока обычно использует спецификации, такие как 1,5 мм², 2,5 мм² и 4 мм². Он используется в основном для домашнего источника питания и систем освещения, включая розетки и светильники.
2. Коммерческий BV Wire:
Коммерческий провод BV обычно использует такие спецификации, как 4 мм², 6 мм² и 10 мм². Из-за более высоких потребностей в мощности в коммерческих зданиях необходимы более крупные участки поперечного сечения.
3. Промышленная проволока BV:
Промышленная проволока BV обычно использует спецификации, такие как 10 мм², 16 мм² и 25 мм². Из-за высоких требований к мощности в промышленных районах, более крупные районы поперечного сечения необходимы для удовлетворения требований тяжелых нагрузок.
4. Высоковольтный провод BV:
Высоковольтный провод BV используется для передачи высоковольтной электрической энергии и обычно использует такие спецификации, как 35 мм², 50 мм² и 70 мм². Эти провода используются для подключения подстанций и основных сетей питания.

Соображения по выбору провода BV
Выбор провода BV должен учитывать несколько факторов, включая емкость источника питания, требования к нагрузке, длину линии и стандарты безопасности. Выбор правильной спецификации электрической проводки необходим для обеспечения безопасности и стабильной работы электрических цепей.

Общие модели и стандарты проволоки BV
Существуют различные модели провода BV, каждая из которых подходит для различных сценариев применения и придерживаться определенных стандартов. Примеры включают 60227 IEC 01 (BV), 60227 IEC 02 (RV) и BVV. Эти модели и стандарты обеспечивают надежность и безопасность проволоки BV в различных условиях окружающей среды и требованиях к использованию.

Заключение
Провод BV является важным методом проведения и передачи электрической энергии в зданиях. Он играет значительную роль в системах питания, систем освещения, систем кондиционирования воздуха и связи. Различные размеры проводов в основном используются в различных областях, таких как домашняя, коммерческая и промышленная и т. Д. Выбор правильного размера проводки в соответствии с фактическими потребностями, может обеспечить нормальную работу схемы.

Применимые кабели: шнур питания, кабель управления

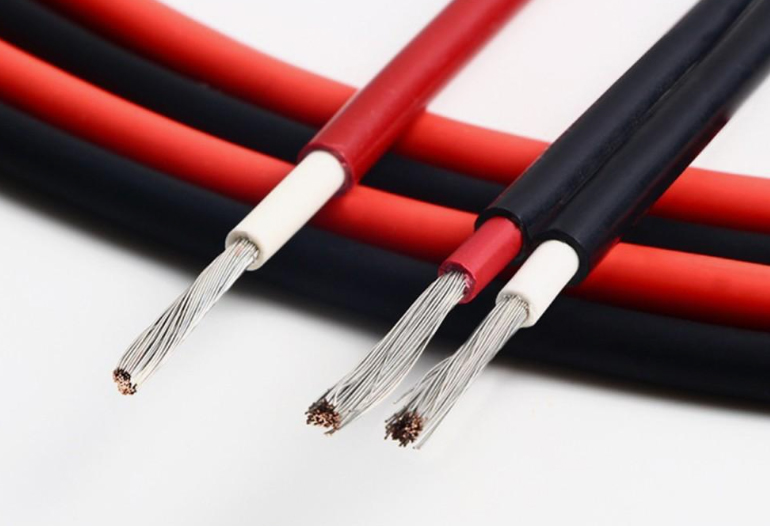

Определение и характеристики фотоэлектрических кабелей
PV -кабели представляют собой специализированные электрические кабели передачи, предназначенные для систем производства солнечной энергии. Они спроектированы для работы в суровых климатических условиях, включая высокие температуры и ультрафиолетовое (УФ) излучение. Ключевые особенности фото -кабелей заключаются в следующем:
- Устойчивость к погоде: они способны надежно функционировать в плохих погодных условиях.
-Высокотемпературная толерантность: с номинальной температурой до 120 ° C эти кабели могут непрерывно работать в высокотемпературных средах.
- УФ и озоновое сопротивление: они эффективно защищают от повреждения, вызванного ультрафиолетовым излучением и озоном.
- Расширенный срок службы: в на открытом воздухе их срок службы значительно превышает срок службы резиновых и ПВХ -кабелей.

Структура солнечных фотоэлектрических кабелей
В качестве критического компонента систем солнечной энергии структура PV -кабелей напрямую влияет на стабильность и эффективность системы. Вот обзор основной структуры фото -кабелей, а также функции и функции каждой части:
- Проводник: проводники в фото-кабелях обычно изготавливаются из медной или алюминиевой сплавы с высокой точкой. Медь является хорошим выбором для его хорошей электрической проводимости и коррозионной устойчивости, в то время как алюминиевые сплавы используются в определенных приложениях из -за их легкой природы. Эти проводники специально рассматриваются и имеют повышение квалификации тока и устойчивости к старению для адаптации к потребностям долгосрочной работы систем производства солнечной энергии на открытом воздухе.
- Изоляционный слой: изоляционный слой окружает проводник и предотвращает утечку электрической точки зрения и повреждение от внешних факторов. PV -кабели обычно имеют изоляционный слой, изготовленный из полиолефиновых материалов, известных своими высокими изоляционными свойствами и сопротивлением погоде, поддерживая стабильные характеристики в неблагоприятных условиях окружающей среды. Толщина изоляционного слоя также является критическим фактором, влияющим на производительность кабеля. По сравнению с обычными кабелями, фотоэлектрические кабели имеют более толстый изоляционный слой, обеспечивая большую стойкость к напряжению и более высокую температуру, обеспечивая невысокий кабель или прокола во время расширенной работы.
- оболочка: оболочка - это внешний слой кабеля. ПВ кабельные оболочки изготовлены из коррозионных материалов, которые защищают кабели от разложения окружающей среды.
Различия между кабелями постоянного тока и переменного тока
Кабели DC: в основном используются для соединения солнечных батарей к инверторам.
Кабели переменного тока: используется для связывания инверторов с электросети или бытовой электрической приборов.

Стандарты и правила для фотоэлектрических кабелей
Чтобы обеспечить качество и безопасность фотоэлектрических кабелей, многочисленные страны и организации установили соответствующие стандарты и правила. Эти стандарты охватывают требования и методы тестирования для изоляционных материалов, тепловое сопротивление, огнестойкость и электрические характеристики фотоэлектрических кабелей.

Ключевые международные и китайские стандарты
-IEC60227-1: Общие сдельные провода и кабели с поливинилахлоридом.
-IEC60245-2: теплостойкий мягкий резиновый или силиконовый резиновый изолированные провода и кабели.
- ISO21848: Солнечные кабели, изолированные с резиной и пластиками.
- UL4703: Солнечные кабели и разъемы.

Приложения фото -кабелей
PV -кабели широко используются в электрической установке солнечных и наружных устройств на открытом воздухе, особенно в применении солнечных фотоэлектрических компонентов в системах. Они подходят для уровней безопасности класса II, с максимально допустимым уровнем постоянного напряжения 1,8 кВ.

Рекомендации по выбору фотоэлектрических кабелей
При выборе фотоэлектрических кабелей рассмотрите следующие факторы:
- Выбор зоны поперечного сечения кабеля: для удовлетворения требований к мощности системы и максимальной пропускной способности передачи тока.
- Возможности кабельной выносливости: включая механическую прочность, сопротивление погоды и сопротивление растяжения.

Основные модели фотоэлектрических кабелей
- PV1-F: предназначен для электрических установков на солнечном устройстве на наружном солнечном устройстве, с хорошим холодным сопротивлением, сопротивлением ультрафиолетовым ультрафиолетовым излучением, сопротивлением озонам и сопротивлением погоды.
-H1Z2Z2-K: кабель с поперечной изоляцией электронов с номинальной температурой 120 ° C, способным работать в суровых климатических условиях.
Из приведенной выше информации очевидно, что PV-кабели являются незаменимой частью систем солнечных энергопотреблений, а их выбор и применение должны придерживаться строгих стандартов и правил для обеспечения долгосрочной стабильной работы. Он имеет устойчивость к ультрафиолету и может эффективно противостоять эрозии влаги, химикатов и ультрафиолетовых лучей.

Инновационный дизайн
С точки зрения выбора материала и структурной конструкции, фотоэлектрические кабели непрерывно развиваются и улучшаются. Например, некоторые компании экспериментируют с новыми проводящими материалами, такими как алюминиевые сплавы, для снижения затрат и повышения кабельной проводимости. Кроме того, исследования изоляционных и внешних материалов продолжаются для улучшения производительности кабеля с точки зрения сопротивления напряжения, высокотемпературной сопротивления и сопротивления погоды. В структурном дизайне инновации в фотоэлектрических кабелях включают в себя соображения для требований радиуса изгиба, что делает кабели более удобными для установки и использования. Внешняя оболочка кабелей также использует материалы с сильной устойчивой к ультрафиолетовым ультрафиолетовым ультрафиолетовым ультрафиолетом и сопротивлением погоды, чтобы адаптироваться к сложной наружной среде.
Благодаря этим структурным проектам и инновациям надежность и долговечность фотоэлектрических кабелей повышаются, обеспечивая прочную основу для долгосрочной работы систем солнечной энергии.

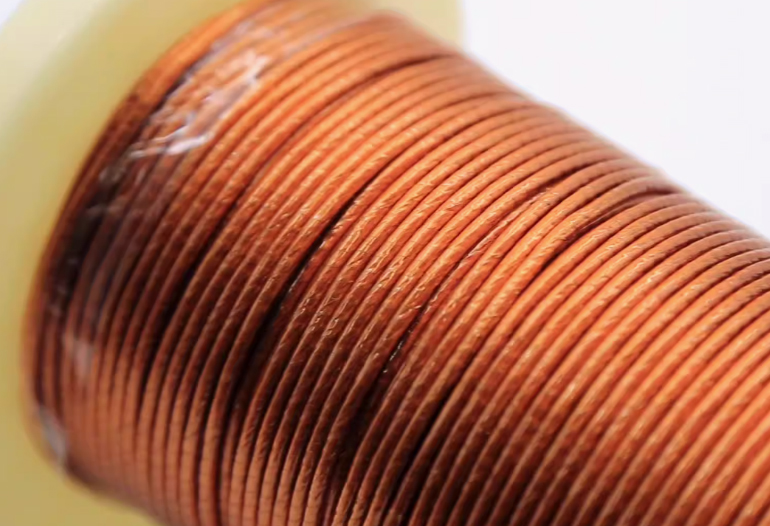

Обзор провода LITZ
LITZ WIRE, полученный из немецкого термина «Litzendraht», относится к уникальному типу проводника, состоящего из нескольких индивидуально изолированных тонких проводов, скрученных или плетеных вместе. Эта отличительная структура обеспечивает проволоку LITZ с хорошей производительностью при высокочастотной передаче сигналов путем значительного снижения эффекта кожи и потери взаимной индуктивности. Общие применения проволоки LITZ включают высокочастотные индукторы, трансформаторы, инверторы, топливные элементы, двигатели, связь и ИТ-оборудование, ультразвуковые устройства и оборудование для сонара.

Исторический фон лиц проволоки
Концепция Litz Wire восходит к началу 20-го века, с его первоначальным применением в средних частотных системах радиовещания в качестве расширенного радиотехнологии. Со временем LITZ провода широко использовался в различных областях, включая ультразвуковые диагностические системы, радиочастотные системы идентификации и высокочастотные расходные материалы.

Эволюция проволоки LITZ
Ранние применения Litz Wire в первой половине 20 -го века соответствовали технологическим возможностям того времени. Например, первая среднечастотная радиопередача в 1923 году стала возможной благодаря использованию проволочных катушек LITZ. В 1940-х годах LITZ провода использовалась в первых ультразвуковых диагностических системах и радиочастотных системах идентификации. К 1950-м годам LITZ Wire использовался в ультра-коротких катушках удушья.

Скручивающие конструкции проволоки LITZ
Прямой круговой провод Litz: этот тип провода LITZ скручивается через один или несколько ступеней.
Композитный круговой провод Litz: он может подвергаться нескольким ступеням скручивания, с предварительно перевернутыми прядями, продолжающими скручиваться несколько раз по мере необходимости, таких как 3-цеточный композитный провод LIT или 5-целевый композитный провод LIT.
Концентрический круговой провод Litz: Каждый отдельный провод концентрически скручивается вокруг центрального проводника проволоки LITZ, расположенного в одном или нескольких слоях, например, 7-проводной концентрической проволоке LIT или 7-целевой концентрической проволоке LIT.
Основное преимущество провода LITZ лежит в его скручивающей структуре, которая эффективно уменьшает потери вихревого тока на высоких частотах и ​​повышает электрические характеристики провода. Шаг и направление поворота являются важными параметрами конструкции для провода LITZ. Длина откладывания (скручиваемое шаг) определяет осевое расстояние, необходимое для цепи, чтобы завершить одну полную революцию вокруг ядра проволоки LITZ, в то время как направление поворота может быть либо по часовой стрелке (Z-тип), либо против часовой стрелки (S-тип).

Типы проводов LITZ
Стандартный провод LITZ
Стандартные провода Litz скручены через один или несколько процессов. При использовании в качестве основания для обертывания проволоки, экструзии или других функциональных покрытий налагаются более строгие требования. Изоляция может быть усилена путем применения изоляционной пленки на стандартный провод LITZ. Обычно используемые внешние покрытия включают в себя шелк, полиимидную пленку и ПЭТ, которые улучшают прочность проволоки и теплостойкость. Выбирая соответствующую комбинацию пленочных материалов, слоев и перекрытия, может быть повышена диэлектрическая прочность, напряжение разрушения, теплостойкость и гибкость. Этот продукт предлагает два оценок температуры: F/155 ° C и H/180 ° C, с пиковым рабочим напряжением до 1414 В. Строгой мониторинг производственных процессов, сертифицированный VDE, обеспечивает постоянный высокопроизводительный уровень продукта.

Изолированные litz -провода
Термопластичная экструзия: еще один вариант изоляции для проводов LIT -получения предоставляется путем экстрадирования термопластичных материалов на поверхности стандартных проводов LITZ. Экструдированный слой очень гибкий и обеспечивает дополнительную защиту от влаги и химикатов. Экструзия ETFE (этилен-тетрафторэтилен-сополимер) на проволоке LIC обеспечивает изоляцию в высоковольтных средах. Тройной изолированной экструдированные провода LITZ обладают хорошей гибкостью и соответствуют улучшенным требованиям к изоляции для различных стандартов безопасности, с компактной формой, которая улучшает коэффициент заполнения катушки для более эффективных электрических характеристик.
Для подкрепления можно использовать высокопрочные провода LITZ: для тонких лит-проводов или тех, у кого высокие потребности в прочности растягивания или срока службы сгибания, монофиламента или многофиламентальных пряжи. Чтобы достичь лучшей производительности, эти высокопрочные пряжи расположены в центре провода LITZ. Проводы LITZ могут быть спирально обернуты различными материалами пряжи, такими как очень тонкий нейлон или натуральный шелк, покрывая проволоку одним или несколькими слоями ткани пряжи во время обертывания.

Перспективы рынка и приложений для проводов LITZ
С 1951 года Elektrisola начал подавать высокочастотную проволоку LITZ. Они были быстро интегрированы в новые конструкции, такие как катушка ферритового дросселя в электромагнитных балластах в 1960-х годах, системы магнитно-резонансной томографии в 1970-х и 1980-х годах, а также высокочастотные поставки мощности переключения в 1990-х годах. Поскольку электронные продукты развиваются в сторону более высоких частот и миниатюризации, рыночный спрос на провода LITZ продолжает расти. Новые применения для проводов LITZ разрабатываются и применяются в области возобновляемых источников энергии, электрических транспортных средств и медицинских технологий для будущих продуктов, таких как высокочастотные поставки электроэнергии, электромагнитные балласты, высокочастотные индукторы, трансформаторы, инверторы, топливные элементы, электромобили, общение и ИТ, ультразвуковое оборудование, оборудование для ядерного магнитного резонанса, по телефонам, с общими, с общими, с помощью радиоотреднного оборудования. перспективы.

Выбор спецификации продукта
При выборе проводов LITZ важно рассмотреть спецификации продукта, включая материал проводника, изоляционный материал, номинальную площадь поперечного сечения и рекомендуемую частоту. Эти параметры напрямую влияют на электрические характеристики и диапазон применения проводов LITZ.

Заключение
Как важнейший электронный компонент, провода LITZ играют все более важную роль в современных электронных устройствах. Понимание основных концепций, типов, методов производства и перспектив рыночного применения лиц помогает в лучшем выборе и использовании этого высокопроизводительного проводника.
